Технико-экономические характеристики коммерческих зданий из ЛМК

17 октября 2012

Быстровозводимые здания из легких металлоконструкций (ЛМК), проектируемые и поставляемые компаний «Андромета», отличаются:

  • низкой металлоемкостью,
  • высокой точностью изготовления деталей,
  • простотой монтажа,
  • большими возможностями по адаптации к технологическим требованиям и инфраструктурным условиям конкретного проекта.

Наши здания – это больше, чем просто ангары. Это многофункциональные модульные конструкции, сочетающие преимущества апробированных типовых решений с индивидуальным подходом к потребностям каждого заказчика.

Основные характеристики

  • Свободный пролет L – 24, 21, 18, 15, 12 м
  • Высота до низа несущих конструкций   H –    от 3 до 12 м с шагом 0,6 м (другие – по согласованию)
  • Длина     –    без ограничений
  • Шаг колонн – 6,0; 4,5; 3,0 м (другие – по согласованию)
  • Снеговые районы  –    I-VI
  • Ветровые районы I-IV
  • Сейсмические районы до 9 баллов
  • Температура от -40оС до +50оС

Компания проектирует и поставляет как полнокомплектные здания, так и готовые к сборке металлокаркасы зданий.

Каркасы

Каркасы зданий изготавливаются из стальных холодногнутых оцинкованных профилей толщиной от 0.8 до 4 мм  и высотой от 100 до 400 мм.

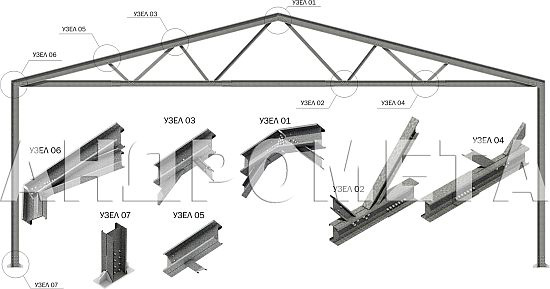

Каркас здания – ферменного типа с верхним шарнирным сопряжением колонн с фермой. На фермы и колонны опирают продольные элементы каркаса: стеновые прогоны, используемые для крепления оконных систем и стеновых ограждающих конструкций, прогоны кровли, по которым укладываются кровельные ограждающие конструкции.  Стеновые и кровельные прогоны также выполняют роль распорок, при необходимости устанавливаются распорки по поясам ферм. В случае установки кранов подкрановые балки устанавливаются на специальные конструкции крановой эстакады.

Пространственная жесткость здания обеспечивается совместной работой каркаса и системы гибких связей,  устанавливаемых с предварительным натяжением. Устойчивость каркаса здания в поперечном направлении обеспечивается жесткостью колонн и ферм, в продольном направлении – вертикальными и горизонтальными связями.


Соединение колонн с фундаментом – жесткое и осуществляется при помощи анкеров. Шаг колонн составляет от 3 до 6 м.

Все элементы каркаса соединяются между собой разъемно при помощи болтов. Сварочные операции в данной технологии полностью исключены.

Для уменьшения веса конструкции и сокращения числа соединений (то есть снижения трудоемкости монтажных операций) детали  каркаса сопрягаются между собой напрямую  -  без соединительных пластин.

Для исключения ошибок при монтаже все детали, входящие в комплект каркаса здания, выполняются с позиционирующими отверстиями.

В зависимости от требуемых размеров и функционального назначения здания оно может иметь свободные пролеты в диапазоне от 9 до 24 м с шагом от 3 до 6 м (другие размеры – по согласованию). Здание может быть одно-, двух- или многопролетным.

Пример каркаса трехпролетного здания

Высота здания выбирается исходя из требований Заказчика и может быть от 3 до 12 м с шагом 0,6 м (другие высоты – по согласованию). Длина здания также выбирается Заказчиком. Для оптимизации экономических характеристик коммерческого здания мы рекомендуем выбирать длину, кратную шагу колонн – 6,0; 4,5 или 3,0 м.

Скат кровли может быть предусмотрен различный, его выбор определяется, как правило, функциональным назначением здания. Например, для производственных и складских зданий, ангаров целесообразно применять меньший скат вплоть до плоской кровли (наиболее дешевый вариант); для коровников, птичников и других сельскохозяйственных зданий – больший с учетом необходимости устройства естественной коньковой вентиляции.

В здании может быть предусмотрено: подъемно-крановое оборудование (опорные кран-балки) грузоподъемностью до 25 тонн,  внутренние перегородки, междуэтажные перекрытия, фонари для обеспечения естественной аэрации и освещения и другие архитектурные элементы.

Поставка металлокаркаса

Срок поставки металлокаркаса в нашей компании – от 30 дней.

Каркасы поставляются в виде комплектов промаркированных деталей заводского изготовления, что существенно упрощает монтаж и исключает неправильную сборку конструкций. Форма всех деталей оптимизирована с точки зрения компактности упаковки, что позволяет сэкономить на транспортных расходах. В комплект поставки каркаса входят:  металлоконструкции, анкерные болты, крепежный набор, техническое задание на фундаменты, технический паспорт и подробная инструкция по монтажу металлоконструкций. Кроме этого, заказчик каркаса может заказать технический паспорт на ограждающие конструкции здания.

Заботясь об экономическом эффекте для заказчика, мы предлагаем динамичную схему поставки каркаса здания, позволяющую максимально сократить сроки строительства:

Вид продукции Срок поставки, в днях от заключения договора Вид работ по возведению объекта
Техническое задание на фундаменты 7-10 Нулевой цикл: фундаментные работы
Комплект анкерных болтов 7-10
Технический паспорт на ограждающие конструкции 30 Заказ ограждающих конструкций
Технический паспорт на металлоконструкции 30 Монтаж каркаса и ограждающих конструкций
Комплект металлоконструкций каркаса 30-45

Монтаж каркаса

Монтаж каркаса осуществляется по принципу «конструктора» и требует минимума усилий и специальной подготовки. Наши инженеры позаботились о том, чтобы клиент не испытывал проблем с организацией монтажных работ: привлечением дорогостоящей строительно-монтажной организации и большими затратами на спецтехнику (крупномасштабное подъемное оборудование и сварочное оборудование Вам не потребуются).
Конструктивы зданий «Андромета» выполнены таким образом, что их просто невозможно собрать неправильно. Все соединения – только болтовые, сварочные работы полностью исключены. Форма и маркировка деталей позволяют контролировать правильность сборки непосредственно по ходу работ. В сочетании с высокой точностью изготовления всех деталей на высокотехнологичном автоматизированном оборудовании, напрямую принимающем программы производства из проектной документации, это обеспечивает гарантированно качественный монтаж в рекордно короткие сроки.

Теплоизоляция зданий

В зависимости от функционального назначения коммерческое здание может быть запроектировано неутепленным («холодным») или утепленным. Неутепленные здания, как правило, используются в промышленных целях в качестве ангаров, складских помещений. В социально-бытовой сфере такие здания возводят в качестве помещений для торговли, общепита, проведения культурно-массовых мероприятий (летние кафе, павильоны), особенно в регионах с теплым климатом.

Утепленные здания имеют гораздо более широкий спектр применений, причем в зависимости от назначения здания, бюджета проекта и предпочтений заказчика возможны различные варианты комплектации зданий теплоизолирующими материалами. Основные виды теплоизолирующих материалов, обычно применяемых нашей компанией при поставке полнокомплектных коммерческих зданий, описаны здесь.

Ограждающие конструкции

Выбор вида ограждающих конструкций – важный момент не только с технической, но и с эстетической точки зрения. Ограждающие конструкции – «лицо» здания, их форма и цвет во многом определяют его внешний облик, особенно если Вы выбрали серийный вариант исполнения здания. Технология строительства металлокаркасных зданий практически не накладывает ограничений на тип применяемых ограждающих конструкций. Компания «Андромета» предоставляет своим клиентам возможность выбора: заказать полнокомплектное здание, поручив поставку ограждений нам (Вам останется только определиться с цветом), либо самостоятельно заказать ограждающие конструкции: здание будет спроектировано и изготовлено исходя из сделанного Вами выбора, технический паспорт на ограждения Вы получите заблаговременно – с тем расчетом чтобы к моменту готовности каркаса здания они также могли быть заказаны и доставлены.
Основные виды ограждающих конструкций, обычно применяемых нашей компанией при поставке полнокомплектных коммерческих зданий описаны здесь.

В любом случае Вы можете воспользоваться нашими рекомендациями.

Требования к фундаментам

Для установки каркасного здания из легких металлоконструкций, как правило, применяются облегченные фундаменты, в некоторых случаях возможно применение в качестве основания даже обычной бетонной плиты.  Однако, при выборе фундамента необходимо учитывать локальные геологические особенности места возведения объекта. Вид фундамента для установки каркасного здания выбирается на основании геодезических изысканий и соображений экономической целесообразности.



Требования к инженерной инфраструктуре

Одно из достоинств нашей технологии в том, что она не ограничивает выбор места строительства объекта привязкой к инженерным сетям. Ангар или другое здание из легких металлоконструкций можно при необходимости возвести «в чистом поле». Поэтому требования к инженерной инфраструктуре сводятся к выполнению условий, диктуемых назначением здания, энергопотреблением и другими потребностями в ресурсах (вода, газ и пр.) оборудования, которое в нем размещается, особенностями применяемых производственных процессов. При проектировании зданий специалисты компании не только учитывают все указанные факторы, но и дают заказчику квалифицированные рекомендации по оптимизации проекта в привязке к назначению объекта и имеющимся инженерным сетям.
