За последние два десятилетия ангары из легких стальных тонкостенных конструкций (ЛСТК) заняли прочные позиции на российском рынке быстровозводимых зданий. Главное их преимущество – высокая скорость возведения, а значит - кратное приближение точки безубыточности для инвестора.  Легкость, простой монтаж и демонтаж, который можно вести при любой погоде без удорожания стройки, удобство транспортировки на большие расстояния – делают эти сооружения  особенно актуальными при строительстве на удаленных территориях.
Вашему вниманию - ангары из ЛСТК от производителя «Андромета», ведущего российского поставщика строительных металлоконструкций. Наша команда,  которая первой в России внедрила промышленное производство каркасов из холодногнутого оцинкованного профиля, продолжает развивать эту технологию, совершенствовать  конструкции, чтобы сделать их еще более дружественными, надежными и экономичными.


Примеры наших ангаров:

Цех 36 х 41 х 6 м
Московская область, г.Щелково
2017
36х41х6 м
1476 кв.м
Открыть проект
Автосервис 280 кв.м
Калужская область
2019 г.
11,8х24х4,9 (h) м
280 кв.м
Открыть проект
Цех окраски металлоконструкций
Московская область, Чеховский район
2014
18 * 54 * 6 (h) м
972 кв.м
Открыть проект
Холодный склад 12 х 30 х 4,8 м
Московская область
2015 г.
12 х 30 х 4,8 м
360 кв.м
Открыть проект
Автономный доильный модуль
Калужская область
2013
16 * 32 * 3,5 м
512 кв.м
Открыть проект
Свиноферма 30 х 36 х 2,3 м
г.Тверь
2016
30 х 36 х 2,3 м
1080 кв.м
Открыть проект
Торговое здание. Проект XL
Псковская область, г.Новосокольники
2016
24 х 54 х 6 м
1296 кв.м
Открыть проект
Конно-спортивный манеж
Калужская область
2014 г.
22,6 х 42,4 х 6 (h) м
958 кв.м
Открыть проект

Каркас ангара из ЛСТК СТЕРК®

!

«Андромета» выпускает ангары под брендом СТЕРК®, которые можно заказать по готовому или индивидуальному проекту.  Первый вариант – быстрее и экономичнее, т.к. рабочая документация уже выполнена, и заказ сразу после предоплаты отправляется в производство. В каталоге на нашем сайте  можно выбрать и заказать готовые ангары самых разных размеров и типов: представлено более 300 проектов.

Варианты поставки:

  • каркас
  • полнокомплектное здание

Срок поставки: от 6 недель

Доставка по России и СНГ: транспортными компаниями со склада поставщика в г.Обнинск Калужской области

Буклет Серия СТЕРК

1
Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Если необходим ангар с большей шириной пролета,  вместо серийной конфигурации СТЕРК мы изготовим для вас каркас со сварными рамами.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

2
Полезная высота

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:

  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения).
  • При необходимости большей высоты ангара применяются комбинированные решения: сочетание сварных колонн и ферм из холодногнутых профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

3
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

4
Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772

Соединение с колоннами – на болтах нормальной прочности

Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

5
Колонна

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

6
Ферма
  • Бесфасонные узлы примыкания раскосов к поясам.
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
  • Уклон – 25%.

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

7
Рядовая рама
  • Сопряжение колонн с фермой – шарнирное
  • Сопряжение с фундаментом – жесткое
  • Все соединения – на болтах нормальной прочности, сварка исключена!

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

8
Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

9
Гибкие связи

Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

10
Жесткие связи по покрытию

В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

11
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

12
Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

13
Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

14
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

15
Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.


Листовка Профлист

Буклет Производственные здания

16
Ограждающие конструкции стен

Стандартные варианты:

  • Профлист (холодное здание)
  • Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
  • Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
  • Сэндвич-панели

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Листовка Профлист

Коммерческие здания на стальных каркасах (альбом-презентация)

17
Простой монтаж коммуникаций

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы  СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)



Этапы строительства ангара

  1. Подготовка фундамента. Легкие сооружения  из холодногнутых профилей не требуют массивных оснований: их устанавливают на неглубокий точечный фундамент, а иногда – просто на бетонные плиты. Проект фундамента выполняется исходя из данных геодезических изысканий по техническому заданию поставщика каркаса, которые мы выдадим в самом начале работы вместе с комплектом анкеров.
  2. Монтаж каркаса. Каркасы СТЕРК® собираются на болтах из полностью готовых деталей, выполненных заводским способом с высокой точностью. Умные детали устроены так, что неправильно собрать их просто не получится. Подготовки перед монтажом они не требуют. Детали собираются в укрупненные блоки, потом вызывается кран и быстро устанавливает их в проектное положение.
  3. Монтаж ограждающих конструкций, окон, ворот, дверей
    Выполняется согласно технической документации поставщиков. «Андромета» может выпустить для заказчика рабочую документацию ограждающих конструкций, даже если заказан только каркас.
  4. Монтаж внутренних коммуникаций
    В системе СТЕРК® трубопроводы, кабели и светильники монтируются прямо по каркасу без дополнительных подконструкций. Это удешевляет  и упрощает устройство коммуникаций.

Ангары ЛСТК СТЕРК®: преимущества

  • Быстровозводимость: конструкции заводского исполнения полностью готовы к монтажу
  • Технологичность: только болтовые соединения, никакой монтажной сварки!
  • Легкость: удельный вес каркаса от 23 кг/кв.м площади, что в 2 раза ниже, чем у чернометаллического аналога
  • Универсальность: большой диапазон размеров, доступно множество индивидуальных опций
  • Компактность: одна фура доставит каркас площадью до 800 кв.м
  • Долговечность: цинковое покрытие 1-го класса служит десятилетиями, не требуя восстановления

Отзывы

Поскольку здание имело серийные размеры каркаса, мой заказ был выполнен очень быстро: в середине декабря был заключен договор, а в январе конструкции уже были отгружены.
Мовсисян А.Р. – индивидуальный предприниматель
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Для нужд компании необходимо было построить здание склада, желательно в короткие сроки. Фактический срок поставки - на 1 неделю меньше договорного.
ООО «Ремэкспо»
И.Г.Катранов – Главный инженер
Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству

Цены

Каркас здания
?
  • несущие конструкции здания
  • комплект прогонов для крепления ограждающих конструкций
  • каркасы проемов
  • набор анкеров
  • набор крепежа
  • технический паспорт на каркас (монтажные схемы и инструкции)
Цена по запросу
Заказать
Холодное здание
?
  • каркас здания
  • ограждающие конструкции: стеновой и кровельный профлист
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа для профлиста (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа ограждающих конструкций (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
Вам спецпредложение!
№ 82
Ангар по готовому проекту
Рекомендуется: для производственных зданий, складов.

Размеры: 24 x 60 x 8 м

Площадь: 1 440 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 10%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 83

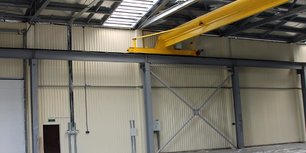

Крановое здание
Крановое здание по готовому проекту
Рекомендуется для производственных и складских зданий.

Размеры: 24 x 84 x 7,8 м

Площадь: 2 016 кв.м

Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м

Кровля: двускатная, уклон 25%.

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 84
Антресоль. Пристройка с лестницами
Склад-холодильник по готовому проекту
Рекомендуется для фруктохранилищ

Размеры: 33 x 45 x 7.3 м

Общая площадь: 1 533 кв.м

Вместимость по продукту: 1800 т

Снеговой район: I - II

Ветровой район: I - IV

К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)

Шаг рам: 6 м.

Кровля: двускатная, уклон 13%

Площадка для конденсаторов над кровлей

Антресоль: 5,38 х 9 м

Каркас: комбинированный из сварных и холодногнутых профилей

№ 85
Здание СТЕРК® по готовому проекту
Рекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулей

Размеры: 12 x 30 x 4,8 м

Площадь: 360 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 86
Ангар СТЕРК® по готовому проекту
Рекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.

Размеры: 24 x 62 x 8 м

Площадь: 1 488 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 87
Здание КРС СТЕРК® по готовому проекту
Рекомендуется для коровников (~350 голов), телятников и других зданий КРС

Размеры: 34 x 84 x 4 м

Площадь: 2 856 кв.м

Вместимость: ~ 350 голов

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 88
Гараж СТЕРК ® по готовому проекту
Рекомендуется для: гаражей, мастерских

Размеры: 8 x 10 x 3,5 м

Площадь: 80 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 89
Наилучшее цена/площадь
Магазин СТЕРК ® по готовому проекту
Рекомендуется для магазинов, супермаркетов, небольших производственных зданий.

Размеры: 18 х 40 х 4 м

Площадь: 720 кв.м

Снеговой район: I -III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 90
Здание КРС по готовому проекту
Рекомендуется для телятников (~ 620 голов) и коровников

Размеры: 18,1 x 138 x 3,7 м

Площадь: 2498 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса: IV.

Шаг рам: 3м - наружные; 6 м – внутренние.

К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров

№ 91
Здание СТЕРК® по готовому проекту
Рекомендуется для производственных зданий, складов.

Размеры: 18 x 60 x 4,8 м

Площадь: 1 080 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

Все спецпредложения (15)
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
