Базовая конфигурация
Несущие конструкции каркаса представляют собой стальные рамы, объединенные системами связей и элементов жесткости. Все элементы изготавливаются из стальных холодногнутых оцинкованных профилей (толщина стали 1,2 - 3,5 мм; высота профиля 100 - 380 мм).
Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)
Соединения: на оцинкованных болтах нормальной прочности
ТУ 1122-002-82866678-2013«Профили холодногнутые из оцинкованной стали для строительства»
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
![img]()
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)

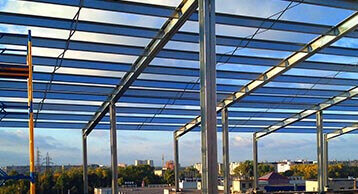

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
- Сварные, из стали марки С255 по ГОСТ 27772
- Соединение с колоннами – на болтах нормальной прочности
- Крепление к фундаменту – на анкерных болтах
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
- Бесфасонные узлы примыкания раскосов к поясам
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили
- Уклон – 25%
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
- Сопряжение колонн с фермой – шарнирное
- Сопряжение с фундаментом – жесткое
- Все соединения – на болтах нормальной прочности, сварка исключена
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()

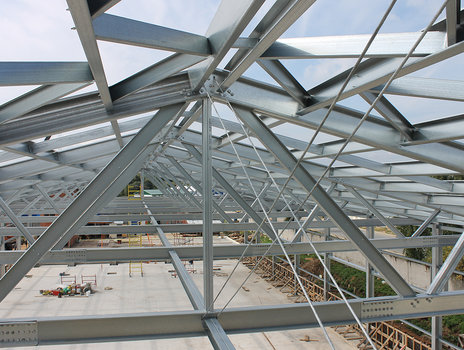

Инновация компании «Андромета» - гибкие связевые системы. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.
Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
Коммерческие здания на стальных каркасах (альбом-презентация)
![img]()

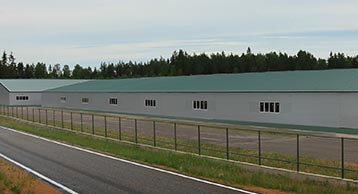

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Листовка Профлист
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
![img]()

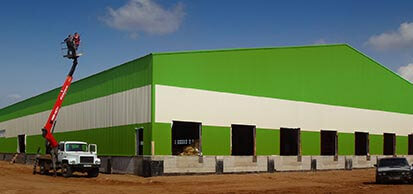

Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Листовка Профлист
Буклет Серия СТЕРК - быстровозводимые здания нового поколения
![img]()

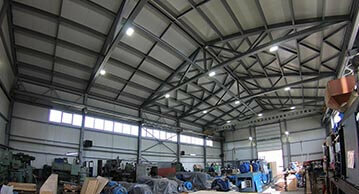

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.
