Быстровозводимые здания аэровокзала

Здания на каркасах из легких металлоконструкций высокой заводской готовности производства завода «Андромета» - быстрое и малозатратное решение для возведения практически любых объектов инфраструктуры аэропортов. Компания располагает всеми необходимыми ресурсами и практическим опытом реализации разномасштабных проектов стального строительства, чтобы эффективно выполнять заказы такого ответственного и требовательного сегмента, как авиационный транспорт, обеспечивая высокое качество, ритмичный график поставок конструкций, полное соответствие строительным нормам и техническим требованиям заказчика. Наши технологии позволяют проектировать и строить объекты для авиации широкого спектра назначений: от большепролетного ангара для самолетов до вспомогательных инфраструктурных построек. Для каждой задачи мы находим и реализуем оптимальное с точки зрения металлоемкости и технологичности монтажа конструкторское решение, чтобы обеспечить экономию ресурсов заказчика и высокий темп строительных работ.

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Буклет Производство строительных металлоконструкций

Серия СТЕРК®: небольшие аэровокзалы, багажные терминалы, карго терминалы, ангары и эллинги для малой авиации, подсобные сооружения (фабрики-кухни, мастерские и др.)

СТЕРК® - это здания с каркасом из стальных холодногнутых оцинкованных профилей пролетом до 24 и высотой до 8,4 метро в. Каркас собирается из полностью готовых деталей, выполненных с машиностроительной точностью и снабженных элементами, исключающими ошибки на монтаже. Благодаря высокому соотношению прочности и веса, которое достигается за счет эффективных конструкторских решений и современных материалов, легкие конструкции СТЕРК® оказывают минимальную нагрузку на основание и могут использоваться в районах со сложными геологическими условиями, включая сейсмозоны.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ ДЕТАЛИ И УЗНАТЬ БОЛЬШЕ!

?

Почему СТЕРК®?

СТЕРК®– современное высокотехнологичное решение, которое позволят Вам сократить инвестиционный цикл и получить наилучшее соотношение цена/качество/срок строительства.

Типовые проекты предусматривают все необходимое для быстрого строительства и оснащения зданий для торговли: простая болтовая сборка, возможность простого зонирования пространства и установки торгового, а в случае гипермаркета – и складского оборудования; монтаж светильников и инженерных систем прямо по каркасу без дополнительных опор.

Обшивка и отделка здания может быть выполнена любыми легкими материалами. После сборки конструкций и монтажа коммуникаций Ваш объект полностью готов к эксплуатации.

Узнать больше

1

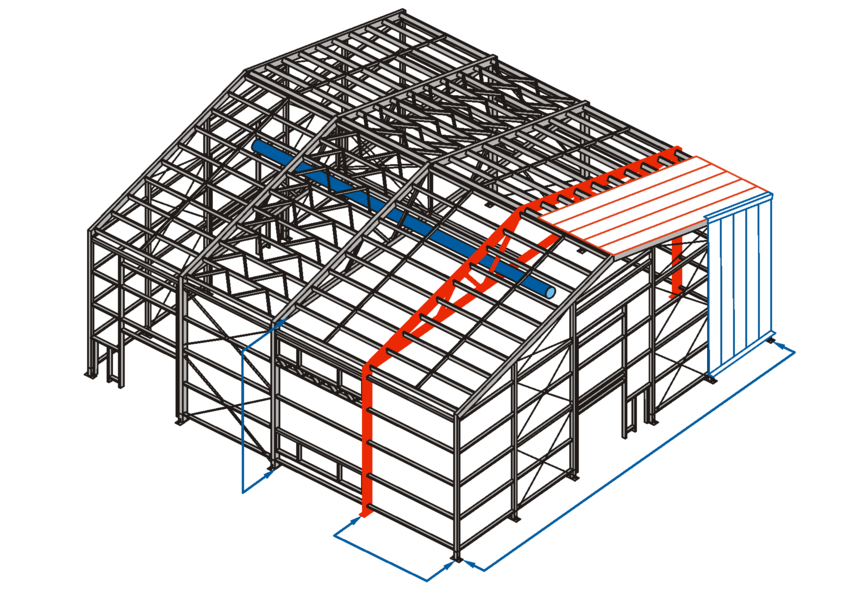

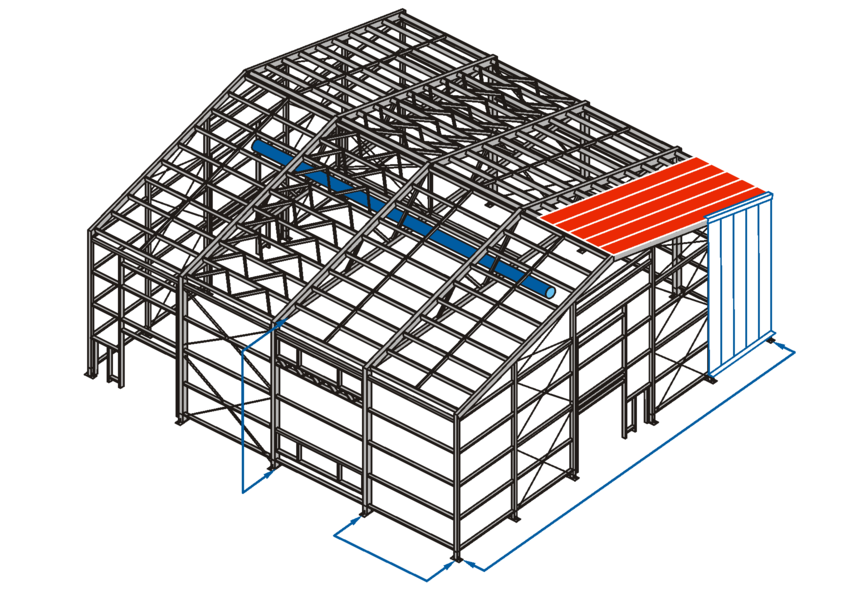

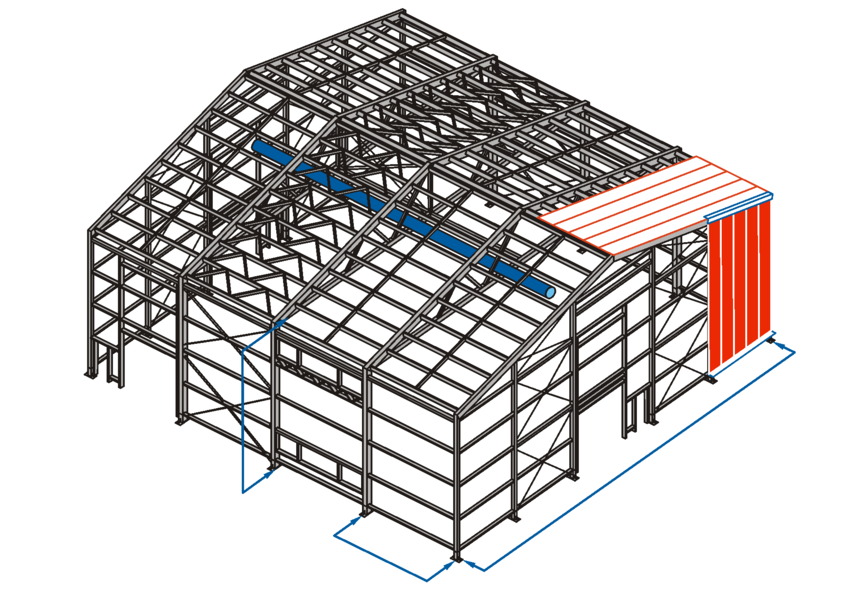

Ширина пролета

12, 15 , 18, 21, 24 м (базовое исполнение)
3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

2

Полезная высота

от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
3 – 9 м (опциональные исполнения)

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

3

Шаг рам

6 м (базовое исполнение)
3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

4

Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772
Соединение с колоннами – на болтах нормальной прочности
Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

5

Колонна

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

6

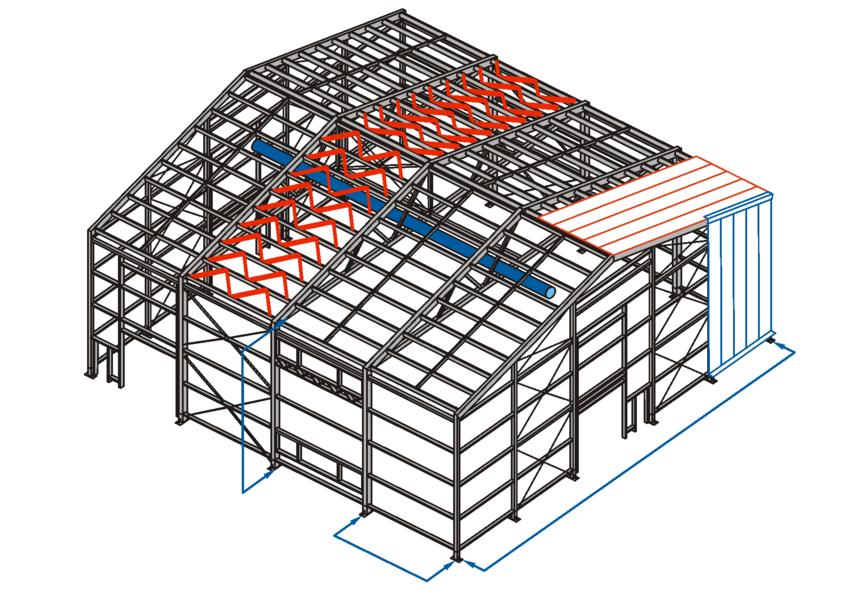

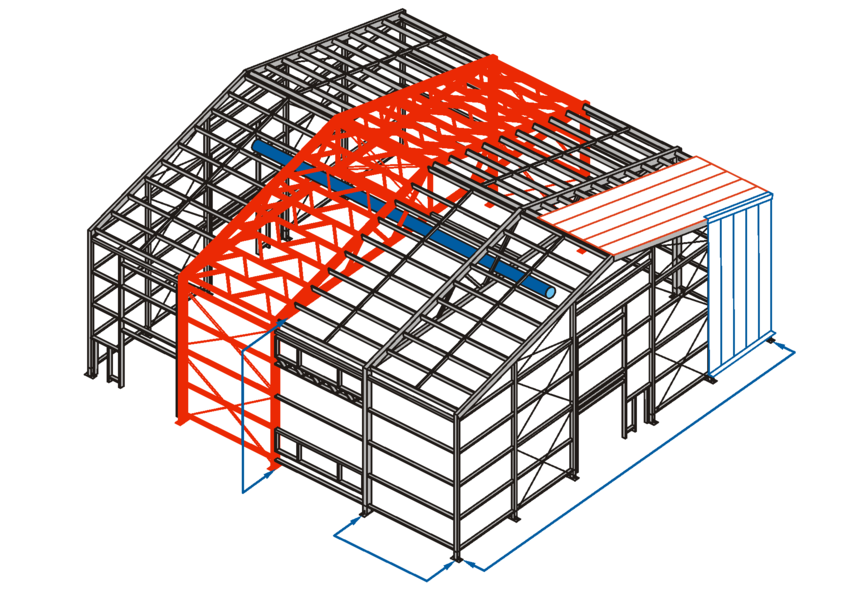

Ферма

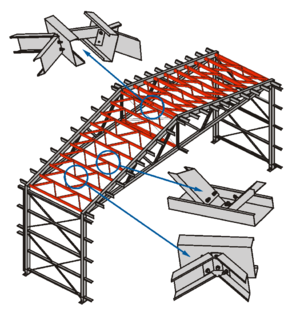

Бесфасонные узлы примыкания раскосов к поясам
Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили
Уклон – 25%

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

7

Рядовая рама

Сопряжение колонн с фермой – шарнирное
Сопряжение с фундаментом – жесткое
Все соединения – на болтах нормальной прочности, сварка исключена

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

8

Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

9

Гибкие связи

Инновация компании «Андромета» - гибкие связевые системы. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.

Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.

10

Жесткие связи по покрытию

В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.

11

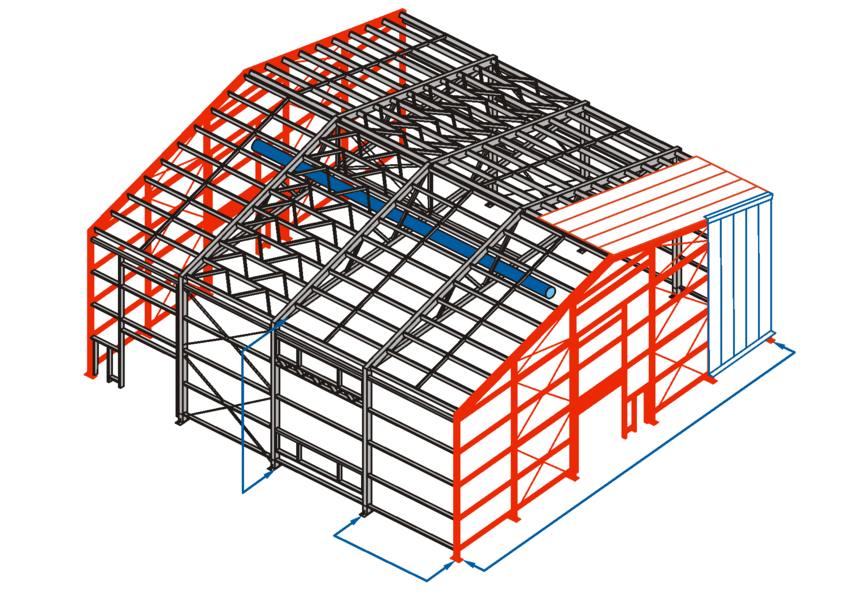

Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

12

Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

13

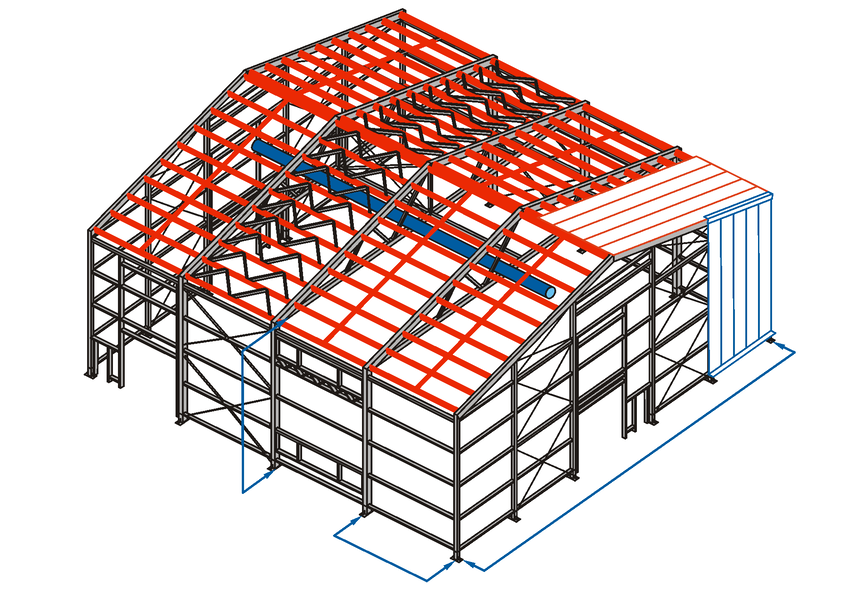

Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

14

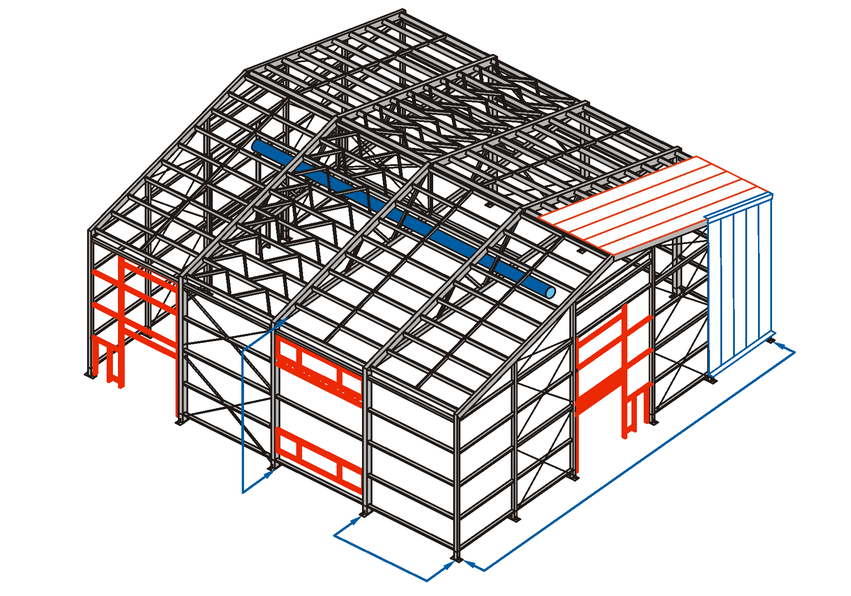

Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

15

Ограждающие конструкции кровли

16

Ограждающие конструкции стен

Конструктив наших зданий оставляет широкий простор для реализации различных отделочных решений и выбора ограждающих конструкций. Для культурно-развлекательного заведения важен привлекательный внешний вид здания и достойная внутренняя отделка. Для придания эффектного и узнаваемого облика Вашему клубу, вместо типовых решений, Вы можете использовать фасадные панели, различные виды сайдинга, витражи, светопрозрачные панели и любые другие легкие фасадные системы. Внутренняя отделка здания также может быть выполнена самыми разными материалами сообразно Вашему вкусу и бюджету.

Торгово-развлекательные объекты

17

Простой монтаж света и коммуникаций

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа инженерных сетей и светового оборудования: зеркальные шары, ультрафиолетовые лампы, лазеры, силовые и слаботочные электрокабели и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Сварные и комбинированные каркасы: самолетные ангары, крановые логистические терминалы, ремонтные цеха

Сочетание сварных конструкций и холодногнутых оцинкованных профилей – актуальный тренд последнего времени, обусловленный развитием технологий производства строительных металлоконструкций и экономическими факторами. Металлоемкость такого каркаса до 50% ниже, чем полностью чернометаллического. Независимо от материала каркаса и технологии его изготовления, «Андромета» исходит из принципа максимальной заводской готовности для сокращения затрат на монтаже, исключения процесса монтажной сварки - дорогостоящего и трудно поддающейся контролю в построечных условиях. 95% наших конструкций полностью монтируется под ключ на болтах.

?

Что такое комбинированный каркас?

Это рациональное сочетание сварных элементов и холодногнутых оцинкованных профилей, при котором каждая деталь используется наиболее эффективно.
Комбинированные решения очень разнообразны, ведь каждое из них —результат анализа конкретных технических требований к каркасу и условий его работы для выбора оптимальной конструктивной схемы.

Узнать больше

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

1

Рамы переменного сечения из сварных двутавров

Проектируя рамы переменного сечения, конструкторы компании Андромета обязательно учитывают 2 фактора: металлоемкость каркаса и трудоемкость изготовления и монтажа конструкций. Результат – оптимальное решение для снижения общей стоимости строительства здания.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

2

Колонны из сварных двутавров

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

3

Стойки фахверка из прокатных двутавров

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

4

Стойки фахверка из профильной трубы

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

5

Фахверки из холодногнутых профилей

Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

6

Главные балки перекрытия из сварных двутавров

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

7

Второстепенные балки перекрытия из холодногнутых профилей

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

8

Фермы из холодногнутых профилей

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК серии СТЕРК® широко применяются в комбинированных системах.

Особенность ферм СТЕРК® - бесфасонный способ соединения элементов, что снижает общую металлоемкость. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей. Сопряжение с колоннами – на болтах нормальной прочности.

9

Ригели из двутавра переменного сечения

Применение балки переменного сечения снижает общую металлоемкость каркаса. Узлы сопряжения ригелей, как правило, выполняются на высокопрочных болтах с предварительным натяжением.

10

Связи жесткие

В комбинированных системах, наряду с гибкими связями, применяются различные связевые системы жесткого типа – из круглой трубы, уголка, полосы и других материалов. Если необходимо оставить свободным пространство между соседними колоннами (например – для организации воротных проемов) - используются портальные связи.

11

Прогонные системы кровли и стен из холодногнутых профилей

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.

Все прогоны выполняются из холодногнутых С-профилей и устанавливаются по разрезной схеме.

12

Крановая эстакада из сварных двутавров

В зданиях СТЕРК с каркасом из холодногнутых профилей крановая эстакада представляет собой самостоятельную конструкцию, не передающую нагрузку на каркас здания. Колонны эстакады и подкрановые балки выполняются из сварных двутавров постоянного сечения.

Преимущества независимой крановой эстакады:

Повышение уровня безопасности (динамические нагрузки от крана не передаются на каркас здания)
Возможность установки крана с пролетом и длиной хода, меньшими ширины и длины здания
Возможность установки в одном здании нескольких эстакад разной грузоподъемности

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

13

Подкрановые балки из прокатных двутавров

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

14

Подкрановые балки из неравнополочных сварных двутавров

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

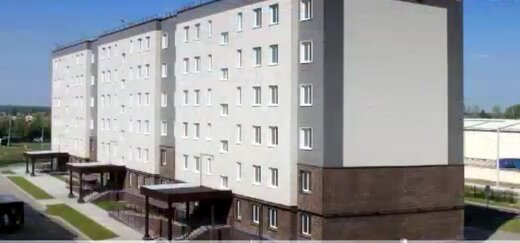

Серия СТИЛТАУН®: административные здания высотой 1-6 этажей, отели, жилые дома для персонала аэропортов

СТИЛТАУН® - это синергия преимуществ двух инновационных материалов: быстровозводимого ЛСТК каркаса и сверхлегкого пенобетона. Каркас собирается из панелей, которые доставляются на место строительства в виде компактно упакованных наборов деталей с картой раскладки и крепежом в комплекте, либо в уже собранном виде. Приготовление и заливка пенобетона выполняется на стройплощадке при помощи мобильных установок, способных работать при температуре до минус 20 С.

!

Технические характеристики и условия строительства

Высотность: 1 – 6 этажей
Свободные пролеты межэтажных перекрытий: до 8,5 м
Огнестойкость стен и перекрытий: REI 90 (по результатам огневых испытаний НИЦ «Строительство»)
Срок эксплуатации зданий – 50 и более лет (по заключению МИСИС)
Снеговые районы: I-V
Ветровые районы: I-V
Сейсмичность площадки строительства: до 9 баллов по MSK-64

Узнать больше

Презентация Стилтаун

1

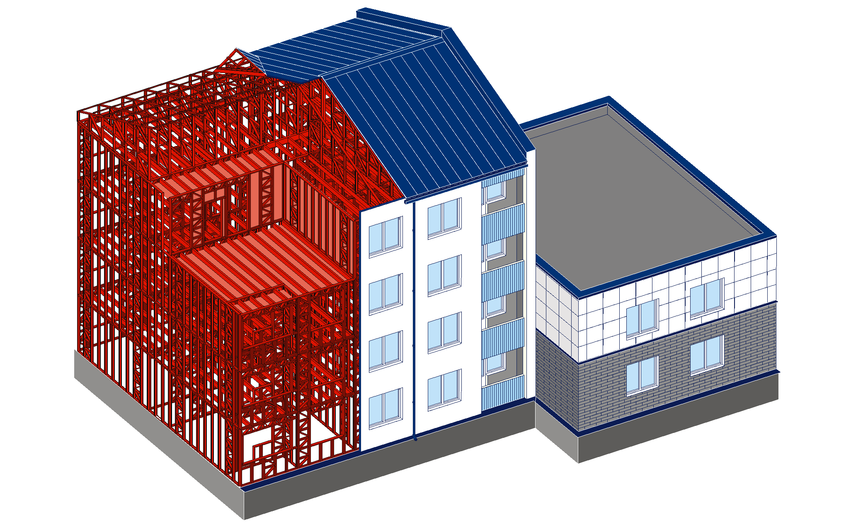

Быстровозводимый каркас

Технология СТИЛТАУН® обеспечивает высокую скорость и машиностроительную точность производства готового к монтажу каркаса из стальных холодногнутых профилей.

Каркасы зданий поставляются на строительную площадку в виде наборов промаркированных деталей, снабженных монтажными схемами и инструкциями.

Технология СТИЛТАУН позволяет параллельно вести процессы монтажа каркаса, прокладки по каркасу инженерных сетей здания и заливки пенобетона, чтобы обеспечить высокий темп стройки.

2

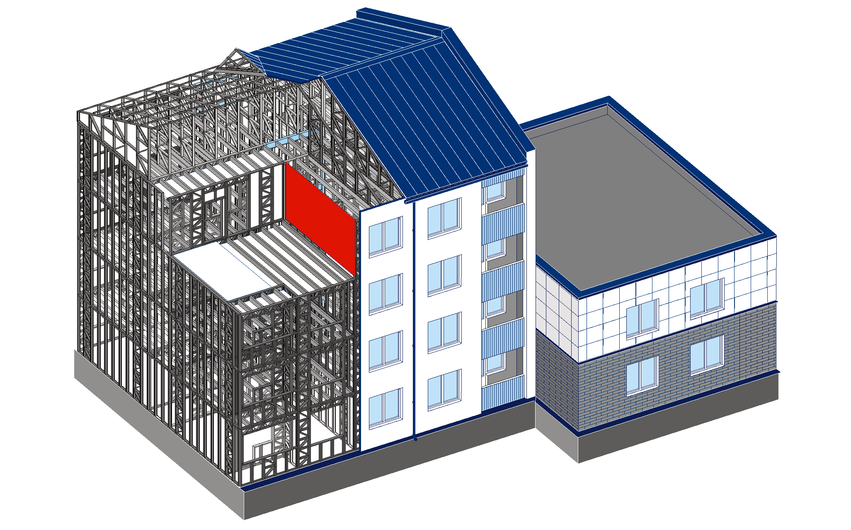

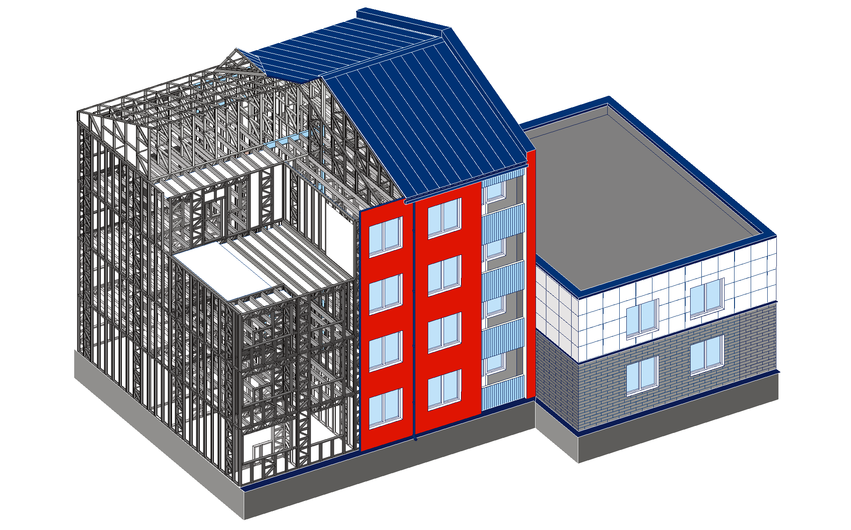

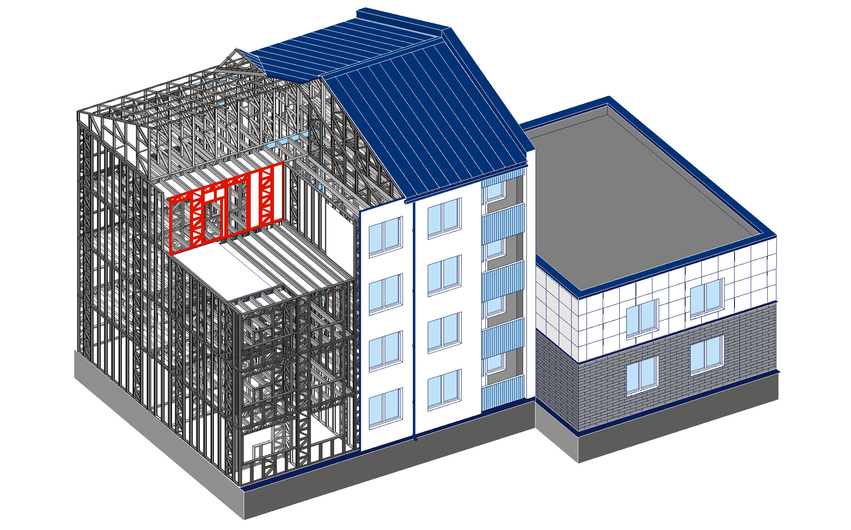

Стеновые панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм. Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой. Монтаж – на саморезах, в сейсмостойком исполнении – на болтах. Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники. Для ускорения работ возможна поставка на площадку собранных и готовых к установке панелей с наружной обшивкой.

Самонесущая каркасная стеновая панель с заполнением легким пенобетоном для гражданского строительства

3

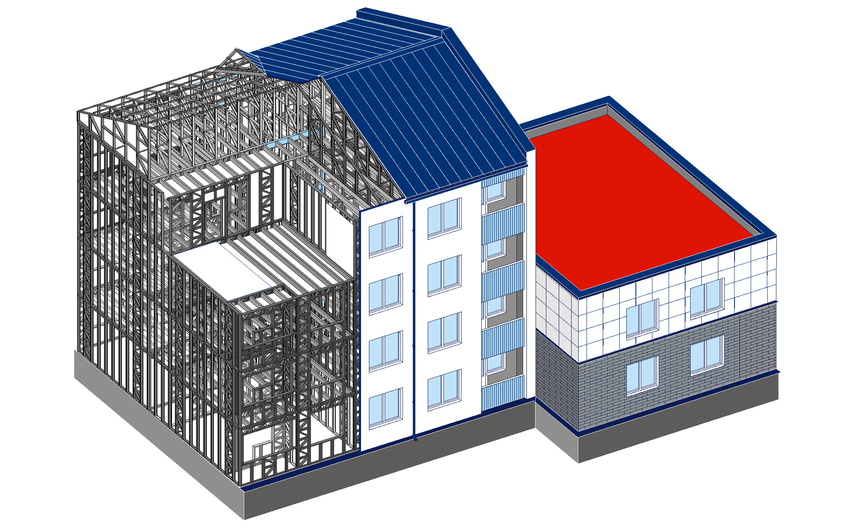

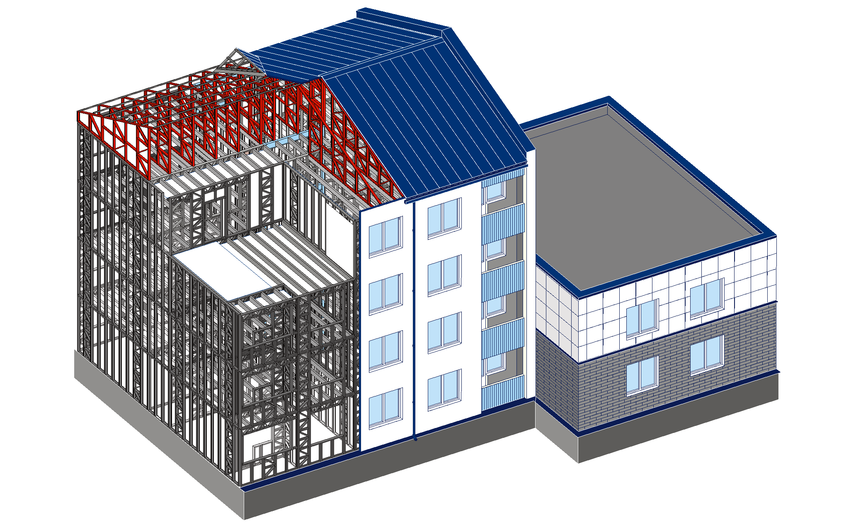

Кровельные панели

Выполнены из холодногнутых оцинкованных профилей высотой 150 мм, толщиной 0,7 – 1,6 мм.
Каждая панель поставляется в виде пакета готовых к сборке конструкций с монтажной схемой.
Монтаж – на саморезах, в сейсмостойком исполнении – на болтах.
Вес всех элементов допускает их ручное перемещение и монтаж, что позволяет собирать панели без крановой техники.

Буклет Стилтаун

Презентация Стилтаун

4

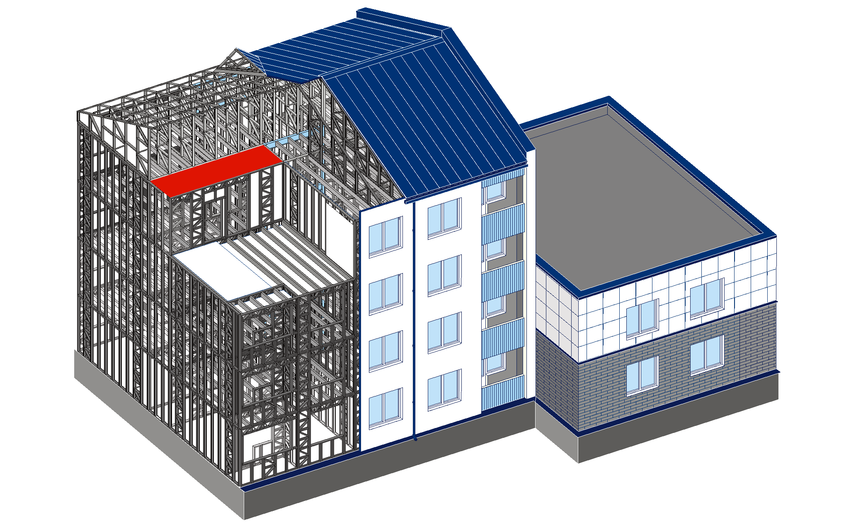

Балки перекрытий

Выполнены из холодногнутых оцинкованных профилей (высота и толщина – по расчету). На стенках профилей могут быть выполнены сервисные отверстия для прокладки коммуникаций (электрика, водоснабжение и др.).

Применение профилей большого сечения из стали толщиной до 3,5 м обеспечивает жесткость перекрытий, исключая эффект «зыбкости».

Буклет Стилтаун

Презентация Стилтаун

5

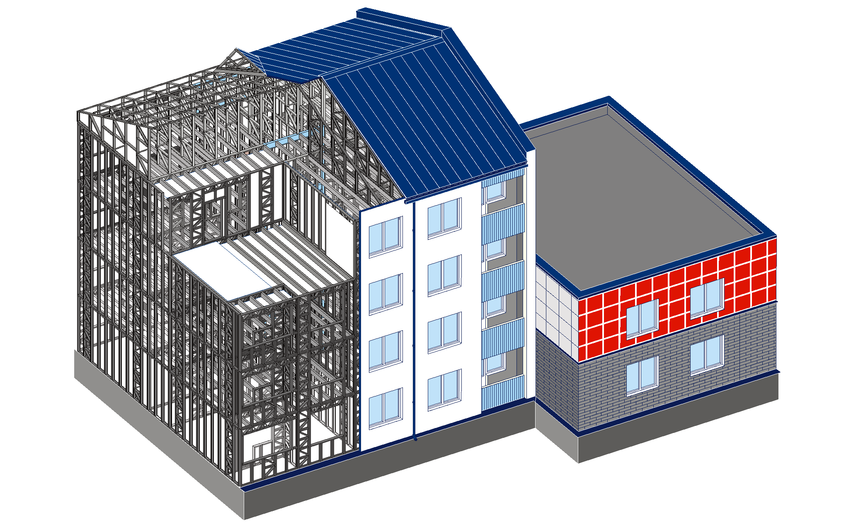

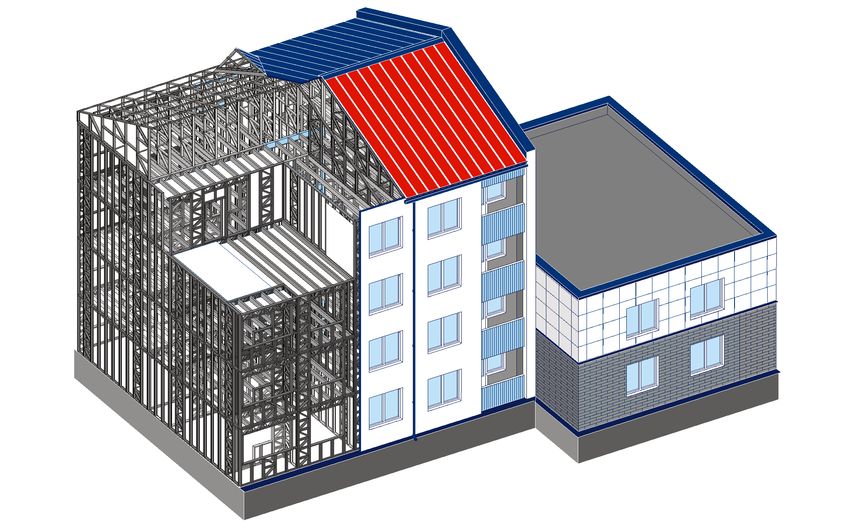

Пенобетонная наружная стена с навесным фасадом

Качество тепловой защиты металлокаркасных домов СТИЛТАУН® с пенобетоном подтверждено натурными тепловизионными испытаниями на построенном объекте. Показано, что сопротивление теплопередаче пенобетонных наружных стен в 2 раза выше, а потери тепла – в 3 раза ниже нормативов СНиП.

Отчет о тепловизионных испытаниях

Буклет Стилтаун

6

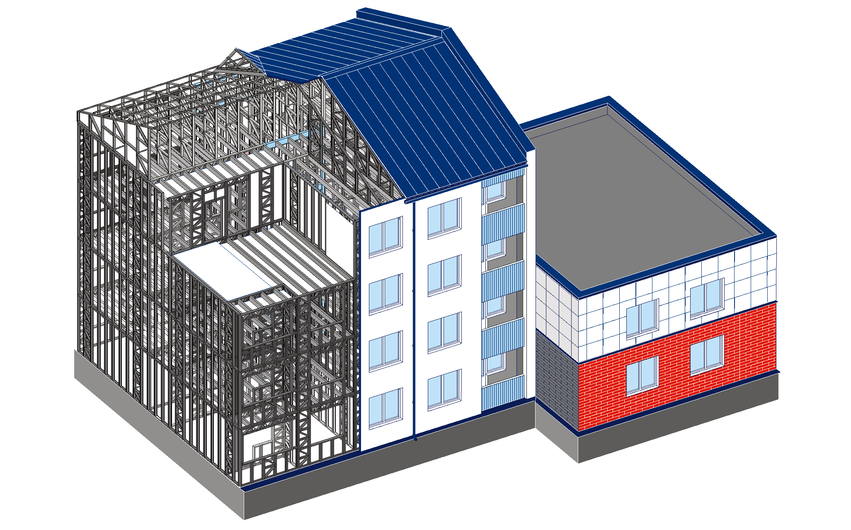

Пенобетонная наружная стена с кирпичной облицовкой

Исследования долговечности и коррозионной стойкости несущих стен жилых домов Стилтаун® с пенобетоном были проведены ведущей российской научной организацией в области коррозионной защиты металлов - Кафедрой защиты металлов и технологии поверхности Национального исследовательского технологического университета «МИСиС». Согласно выданному заключению, несущие конструкции из стали с цинковым покрытием класса Z275 устойчивы к коррозии и могут эксплуатироваться в среде пенобетона сроком более 50 лет.

Отчет о коррозионных испытаниях

Презентация Стилтаун

7

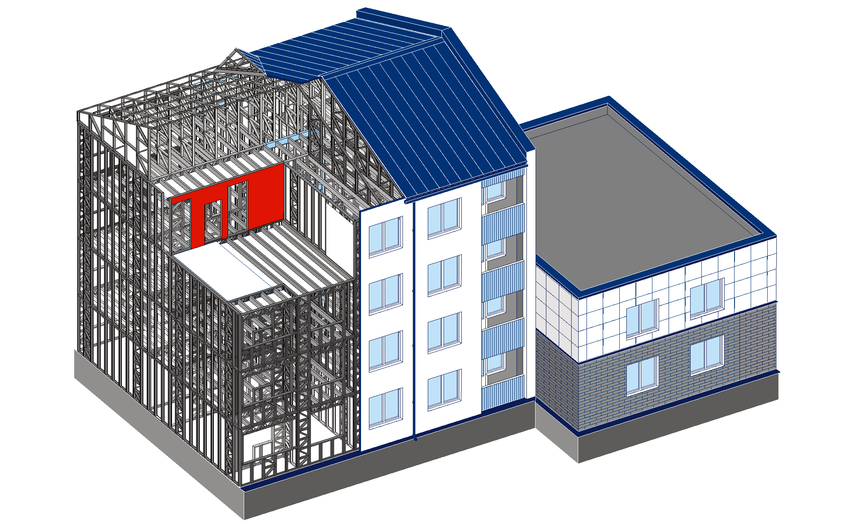

Наружная стена по «сухой» технологии с отделкой штукатуркой

Буклет Стилтаун

Презентация Стилтаун

8

Пенобетонная внутренняя стена

Соответствие пожарно-технических характеристик несущих стен металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости стен - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости несущей стены

Буклет Стилтаун

9

Внутренняя стена по «сухой» технологии

Буклет Стилтаун

Презентация Стилтаун

10

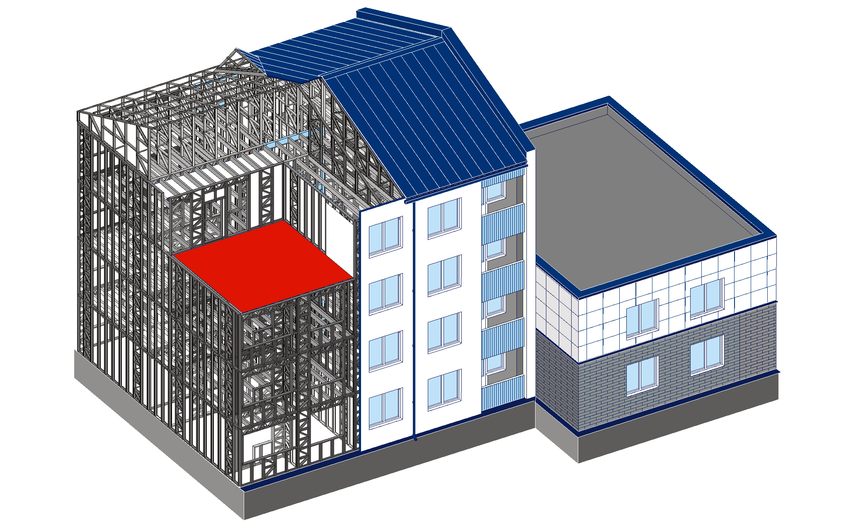

Пенобетонное перекрытие

Соответствие пожарно-технических характеристик перекрытий металлокаркасных домов СТИЛТАУН® с пенобетоном нормам пожарной безопасности подтверждено огневыми испытаниями, выполненными ИЦ «Огнестойкость» при ЦНИИСК им. В.М.Кучеренко. Согласно их результатам, предел огнестойкости перекрытий - REI90. Это позволяет применять их для объектов I – V степени огнестойкости с классом конструктивной пожарной опасности С0.

Протокол испытаний огнестойкости перекрытия

Презентация Стилтаун

11

Перекрытие по «сухой» технологии
