Каркасы из гнутых профилей СТЕРК


Конструктивная система СТЕРК® - совокупность технических решений, позволяющих проектировать и возводить здания с несущими каркасами из стальных холодногнутых С-профилей на единой элементной базе и с использованием типовых узлов. Серия имеет большой размерный ряд, предусматривает набор опций для реализации индивидуальных требований (пристройки, антресоли, крановые эстакады и др.).

На базовую линейку зданий СТЕРК® разработаны комплекты рабочей документации: заказ передается в производство, минуя трудоемкий этап проектирования.

Конструктив СТЕРК®

!

Базовая конфигурация

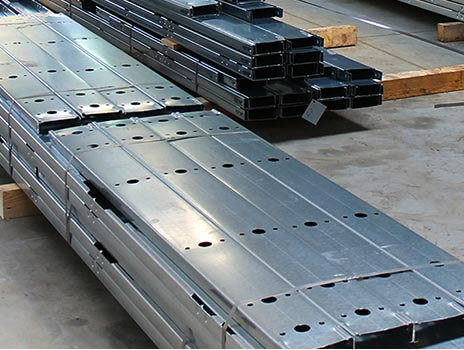

Несущие конструкции: из стальных холодногнутых С-профилей

Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)

Размеры профилей:

  • по толщине стали: 1,2..3,5 мм;
  • по высоте профиля: 100..380 мм.

Профили изготавливаются заводом «Андромета» по ТУ 1122-002-82866678-2013

ТУ 1122-002-82866678-2013«Профили холодногнутые из оцинкованной стали для строительства»

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

1
Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

2
Полезная высота
  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения)

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

3
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

4
Базы колонн
  • Сварные, из стали марки С255 по ГОСТ 27772
  • Соединение с колоннами – на болтах нормальной прочности
  • Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

5
Колонна

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

6

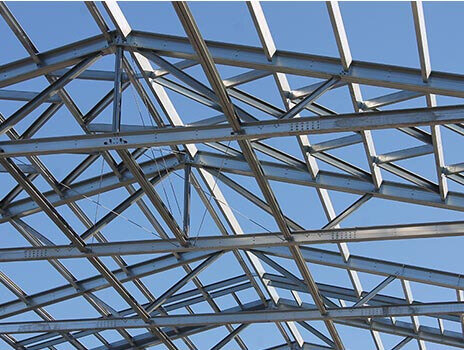

Ферма
  • Бесфасонные узлы примыкания раскосов к поясам
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили
  • Уклон – 25%

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

7
Рядовая рама
  • Сопряжение колонн с фермой – шарнирное
  • Сопряжение с фундаментом – жесткое
  • Все соединения – на болтах нормальной прочности, сварка исключена

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

8
Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

9
Гибкие связи

Инновация компании «Андромета» - гибкие связевые системы. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.

Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

10
Жесткие связи по покрытию

В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

11
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

12
Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

13
Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

14
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

15
Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Буклет Серия СТЕРК - быстровозводимые здания нового поколения



16
Ограждающие конструкции стен

Стандартные варианты:

  • Профлист (холодное здание)
  • Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
  • Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
  • Сэндвич-панели

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Листовка Профлист

Буклет Серия СТЕРК - быстровозводимые здания нового поколения



17
Простой монтаж коммуникаций

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

Создание серии СТЕРК®- результат более чем 25-летней успешной практики в сфере проектирования и производства быстровозводимых зданий. Это новое поколение металлокаркасных сооружений, созданное на базе новых инженерных решений и широких технологических возможностей, предоставляемых современным оборудованием. В основе концепции СТЕРК® - принципы ресурсосбережения, надежности и универсальности применений.

Почему СТЕРК®?

ЭКОНОМИЧНОСТЬ
СТЕРК® – это прямая экономия на стоимости металлокаркаса, а также - на монтаже, транспортировке, фундаментах. Металлоемкость здания снижена по сравнению с аналогами за счет оптимизации конструктива на основе тщательной инженерной проработки и расчетов. «Умные» детали полной заводской готовности позволяют максимально упростить и ускорить монтаж. Отсутствие необходимости в тяжелой грузоподъемной технике, компактная упаковка деталей для сокращения объема грузоперевозок - также снижают расходы. Легкость конструкций позволяет сэкономить на нулевом цикле.
БЫСТРОВОЗВОДИМОСТЬ
Достигается за счет переноса большой части монтажных процессов со стройплощадки на завод, где производятся комплекты деталей металлокаркасов. Они приходят на площадку в состоянии полной заводской готовности: с уже выполненными крепежными отверстиями, вырезами и маркировкой. Монтаж сводится к простой болтовой сборке. Сварка полностью исключена. Префабрикация - это сокращение трудозатрат, исключение ошибок и отходов на монтаже, независимость процессов от погоды, следовательно – высокий темп строительства.
ИНДУСТРИАЛЬНОСТЬ
Благодаря сквозной автоматизации процессов - от разработки чертежей до выпуска готовых деталей - человеческий фактор, главный источник ошибок и брака, практически не влияет на результат. Уникальный машинный комплекс, специально изготовленный под технологию СТЕРК®, в едином цикле с профилированием выполняет все элементы, необходимые для сопряжения и соединения деталей: высечки, крепежные отверстия, пуклёвки, маркировку и другие. Все операции выполняются с машиностроительными допусками (+- 1 мм по позиционированию отверстий), что гарантирует быструю и качественную сборку здания.

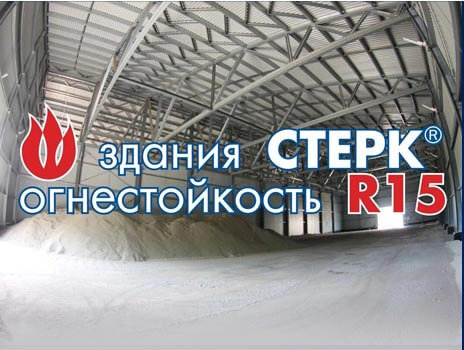

ОГНЕСТОЙКОСТЬ
СТЕРК® - единственные в России здания из холодногнутых стальных профилей с официально подтвержденным ВНИИПО (головное предприятие в области пожарной безопасности) пределом огнестойкости R15, что позволяет эксплуатировать их без дополнительной огнезащиты на объектах IV cтепени огнестойкости
ДОЛГОВЕЧНОСТЬ
СТЕРК® изготавливается из высококачественной горячеоцинкованной стали с пределом текучести не менее 350 МПа и цинковым покрытием не ниже 275 г/кв.м (1 класс). Соединительные узлы решены без применения фасонных элементов, что исключает использование черного металла. Это повышает уровень коррозионной защиты и гарантирует длительный срок службы.
ВАРИАТИВНОСТЬ
Благодаря универсальному конструктиву и большому набору опций серия СТЕРК® позволяет строить объекты самого разного функционала. Заранее запроектированные модули дают возможность быстро конфигурировать здания с необходимыми характеристиками для удовлетворения потребностей предприятий разного профиля и масштаба. Широкий диапазон размеров и свободная планировка позволяют удобно и рационально использовать внутреннее пространство, при необходимости разделяя его на зоны. Серийные здания СТЕРК® адаптированы для установки климатического и осветительного оборудования, систем вентиляции и обогрева.
НЕЗАВИСИМОСТЬ ОТ КЛИМАТА
Преимущества СТЕРК®, связанные с легкостью, удобством транспортировки и простотой монтажа особенно важны в труднодоступных районах и сложных климатических условиях: горная местность, вечная мерзлота, сейсмозоны.
  • • Простота и скорость монтажа при экстремальном климате - решающий фактор экономии!
  • • Выигрыш на транспортных расходах (которые в арктической зоне доходят до 60% общей стоимости стройки) может составить половину цены всего проекта!
  • • Малый вес удешевляет фундаменты и повышает конструктивную безопасность в условиях сложной геодезии, минимизируя нагрузку на почвы!
СЕЙСМОСТОЙКОСТЬ
Чем меньше собственный вес здания, тем ниже сейсмовоздействие. Кроме того, сейсмостойкость каркасов СТЕРК® обусловлена их регулярной паутинообразной структурой из множества связанных элементов, которая эффективно перераспределяет энергию сейсмоколебаний, не приводя к обрушению.
ЭКОЛОГИЧНОСТЬ
«Зеленое строительство» приобретает все большую актуальность. По данным Минприроды, на стройку приходится до 20% городских отходов, и политика в отношении их утилизации будет ужесточаться. Для застройщика это означает дополнительную финансовую нагрузку, поэтому безотходность, возможность рецикла легких стальных конструкций становится весомым экономическим аргументом.

Характеристики СТЕРК®

Исполнение
Базовая конфигурация
Опциональные конфигурации
Ширина пролета
12, 15, 18, 21, 24 м
3 – 36 м
Полезная высота
от 3 до 8,4 м с шагом 0,6 м
3 – 9 м
Длина
18 – 198 м
без ограничений
Число пролетов
1
1 - 7
Кровля
двускатная, уклон 25%
односкатная, двускатная (уклон 10 – 30%), плоская
Воротные проемы
3 х 3 (h*) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
По заданию
Оконные проемы
4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
По заданию

Конфигурации СТЕРК®

Базовая конфигурация


  • Этажность: 1

  • Пролеты: 1

  • Ширина пролета:12, 15, 18, 21, 24 м

  • Кровля: двускатная, уклон 25%.l
  • Подробнее
    Многопролетные здания



  • Пролеты – независимые здания, опираемые на собственные колонны

  • Число пролетов: 1 - 7
  • Подробнее
    Многопролетные здания с общей двускатной кровлей


  • Конфигурация часто используется для сельскохозяйственных зданий

  • Кровля обычно имеет большой угол ската

  • Возможен заказ конструкций конькового фонаря
  • Подробнее
    Здания с односкатной кровлей



  • Рекомендуется для небольших объектов (ширина 9 - 15 м)

  • При примыкании к существующему зданию - позволяет избежать снегового мешка
  • Подробнее
    Здания с плоской кровлей



  • Обычно используются по архитектурным соображениям

  • Экономически оправданы при пролетах свыше 36 м
  • Подробнее
    Крановые здания





    Крановая эстакада - отдельно стоящая с опиранием на собственные колонны

    Подробнее
    Здания с пристройками





    Пристройка - самостоятельное односкатное сооружение, примыкающее к основному.

    Подробнее
    Здания с междуэтажными перекрытиями



  • Возможна организация одного или нескольких этажей

  • Перекрытия могут быть частичными (антресоли) или на всю площадь
  • Подробнее

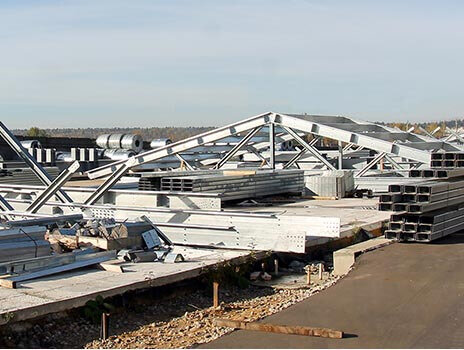

    Монтаж СТЕРК®

    • Комплект поставки включает набор промаркированных деталей и крепежных изделий
    • Все элементы имеют полную заводскую готовность: не требуют дополнительной обработки на стрйплощадке
    • Все соединения - на оцинкованных болтах нормальной прочности
    • Сборка выполняется при помощи ручного инструмента (шурупогайковерты, ключи)
    • Кран необходим только для монтажа собранных в укрупненные блоки колонн и ферм

    Узнать больше
