Монтаж коммерческих зданий из ЛСТК

Практические рекомендации по монтажу металлоконструкций

Вашему вниманию – некоторые  приемы эффективного возведения металлических конструкций ЛСТК, которые выработаны на основе накопленного практического опыта  инженеров-проектировщиков компании «Андромета» и ее партнерских строительных организаций.

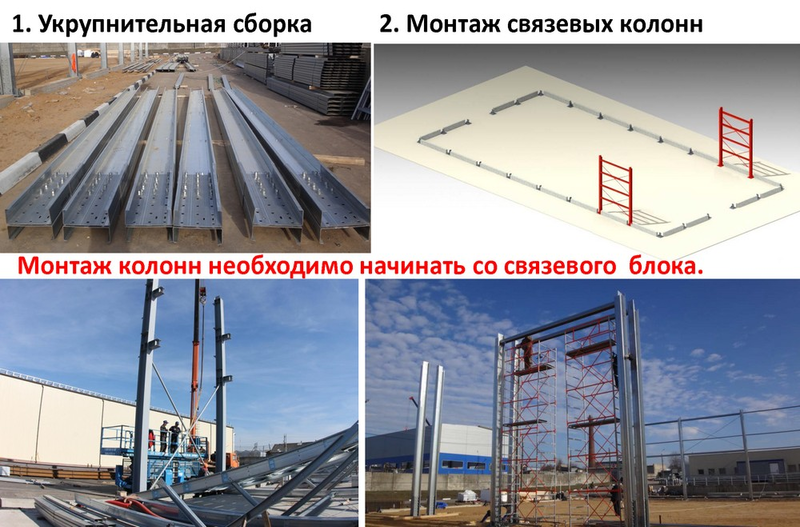

Укрупнительная сборка

Металлические несущие конструкции перед монтажом  собирают в укрупненные блоки. Это касается колонн, стоек, ферм.
Последовательность укрупнительной сборки рассмотрим на примере колонн.

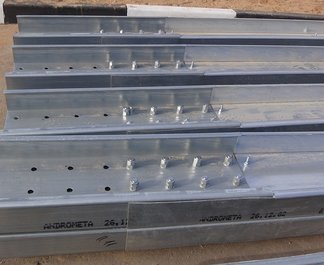

1. Для предварительной укрупнительной сборки колонн необходимо подготовить деревянные прокладки и разместить их на площадке по габариту колонны.
2. Разложите на прокладках первые элементы колонн стенками вверх (открытая часть профиля должна быть обращена вниз).
3. Уложите вторые элементы колонн на первые, ориентируя открытой частью профиля вверх (стенки профилей должны соприкасаться). Между профилями уложите дополнительные элементы (фасонки, сухари и т.д), если они предусмотрены проектом.
4. Пользуясь монтажными пробками, совместите скрепляемые детали. Установите во все крепежные отверстия болты с двумя шайбами и одной гайкой(одна шайба подкладывается под головку болта, вторая – под гайку). Закрутите гайки в болтовых соединениях без затягивания.

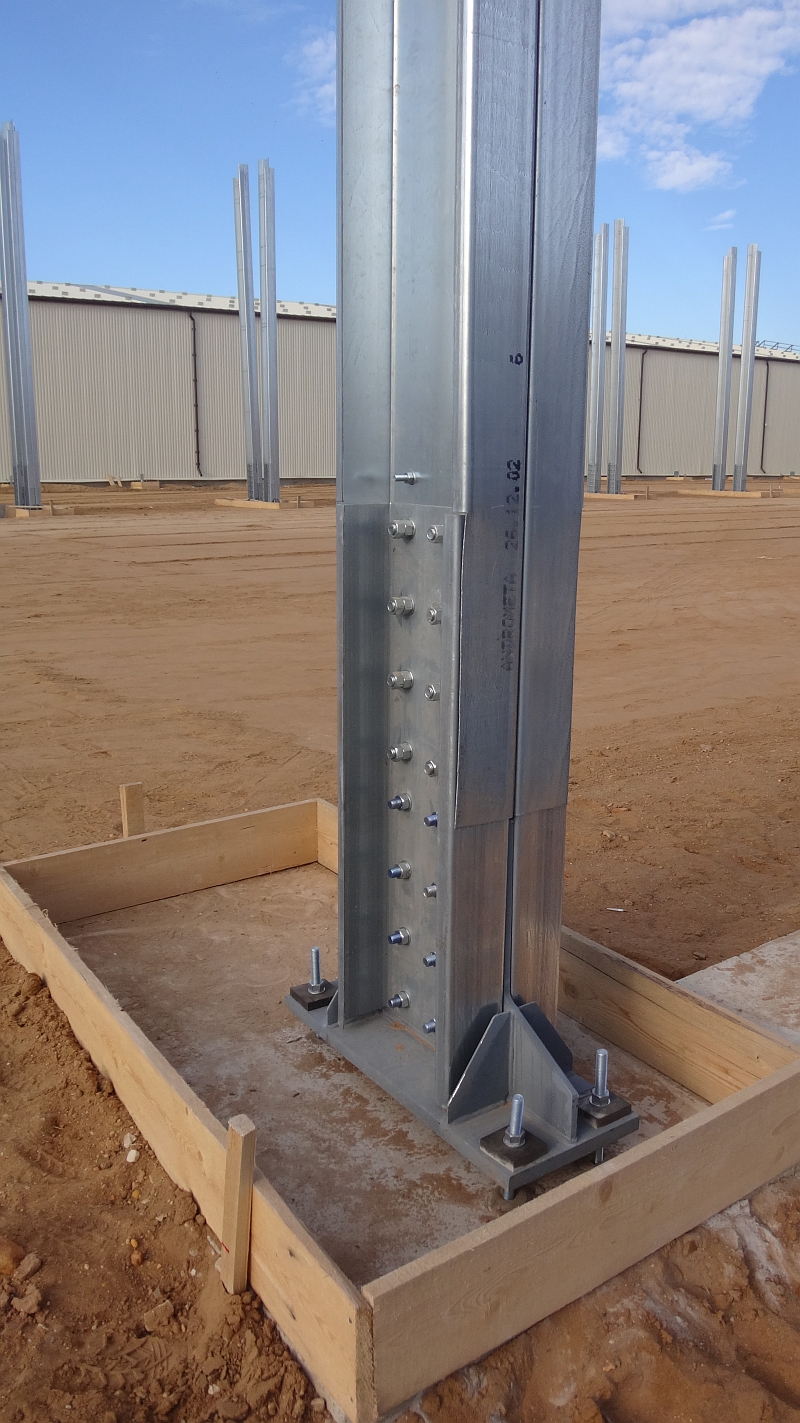

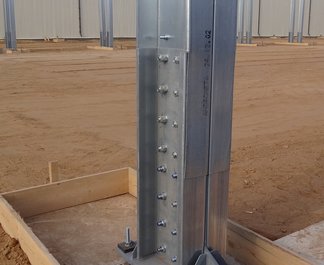

5.  Установите базы колонн между гнутыми профилями, ориентируя детали по отверстиям.
6. Проконтролируйте взаимное расположение опорной поверхности базы и полки элементов колонны( угол между этими поверхностями должен быть прямой).
7. Перед полным затягиванием болтов проведите контрольные замеры  геометрических размеров собранных элементов.
8. В зависимости от проектного решения, гайки болтов могут быть закреплены от самотвинчивания постановкой контргаек или затяжкой болтовых соединений на расчетное усилие. При постановке болтов с контролируемым усилием затяжки, контроль выполняют по моменту закручивания динамометрическим ключом или по углу поворота гайки.

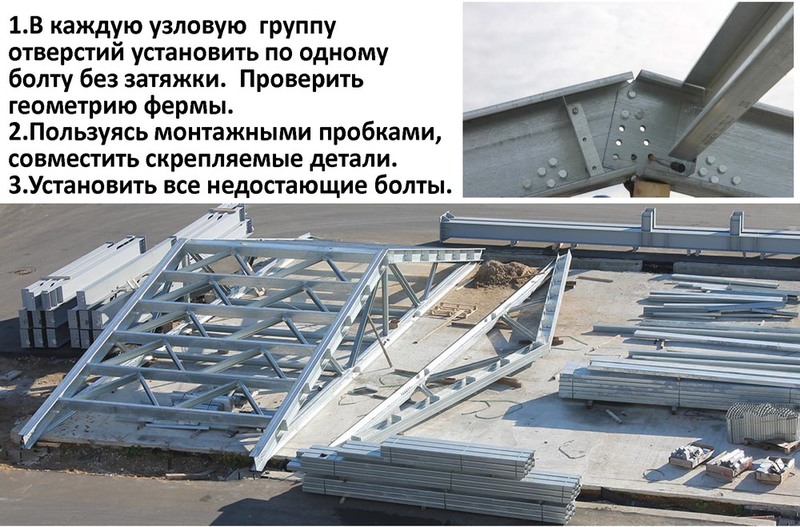

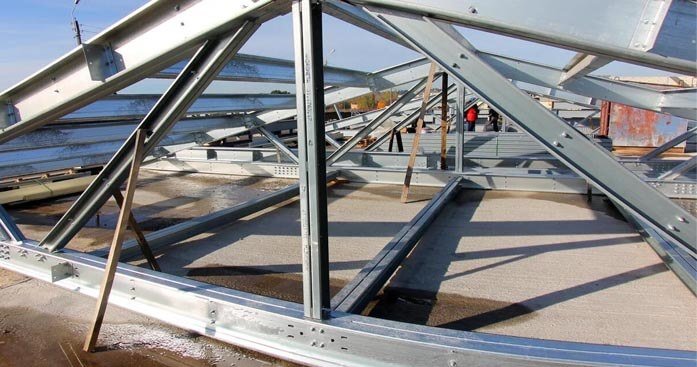

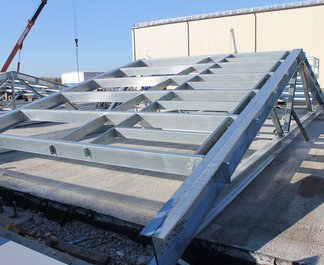

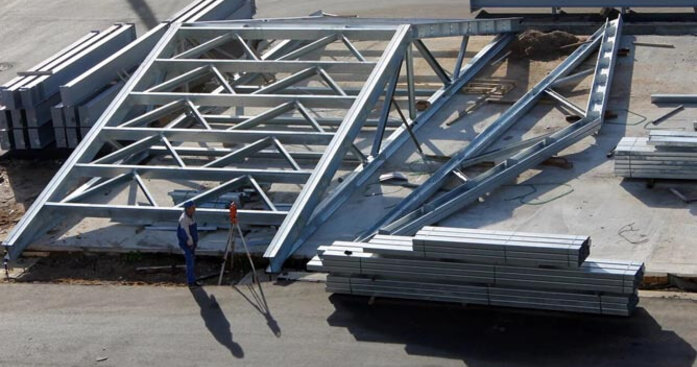

Аналогично сборке  колонны производится укрупнительная сборка стоек, балок и ферм покрытия. При сборке фермы в каждую узловую  группу отверстий устанавливают  по одному болту без затяжки, контролируют геометрические размеры фермы и только после этого устанавливают остальные  болты.

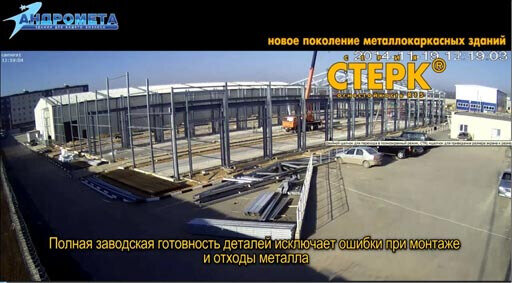

Установка колонн

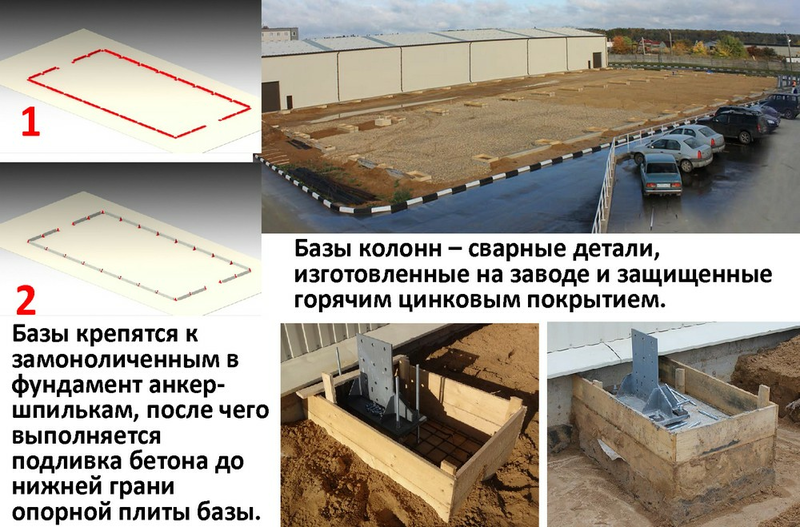

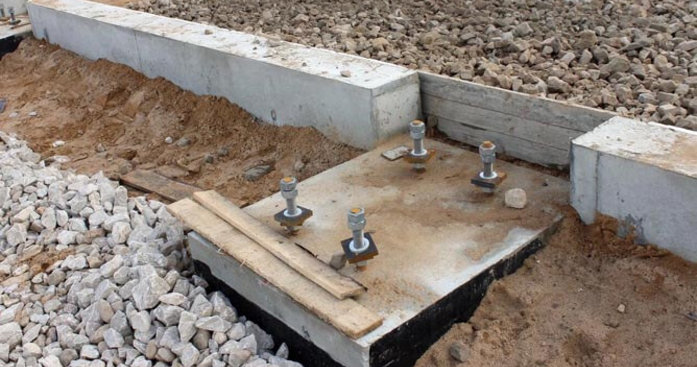

1. Крепление металлических  конструкций на фундаменты предусматривается на анкерных болтах (клиновые, химические и т.д.). Их установка выполняется в соответствии с инструкцией производителя.

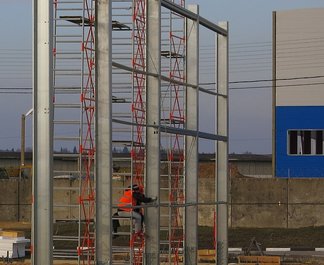

2. На подготовленные фундаменты устанавливают и закрепляют колонны поперечных рам, начиная  со связевого  блока. При монтаже необходимо удерживать колонну в вертикальном положении, пока она не будет закреплена к фундаментам и зафиксирована временными связями (текстильные канаты или другие материалы, исключающие возможность деформации конструкций).

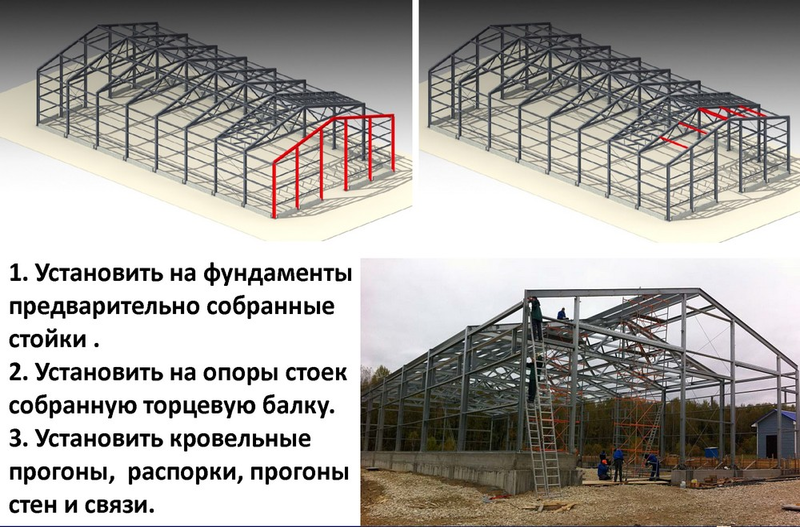

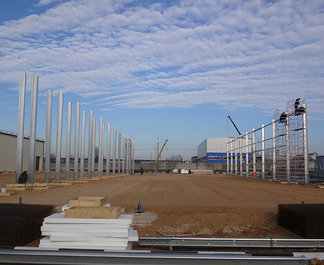

3. Установив  все колонны связевой секции, закрепив их на фундаменты и обеспечив устойчивое положение при помощи временных связей, их соединяют прогонами и распорками
4. Устанавливают и натягивают на проектное усилие гибкие связи, контролируя  проектное расстояние по осям здания. Контроль натяжения связей осуществляется по моменту закручивания гайки, либо другим способом, гарантирующим получение заданного усилия натяжения.

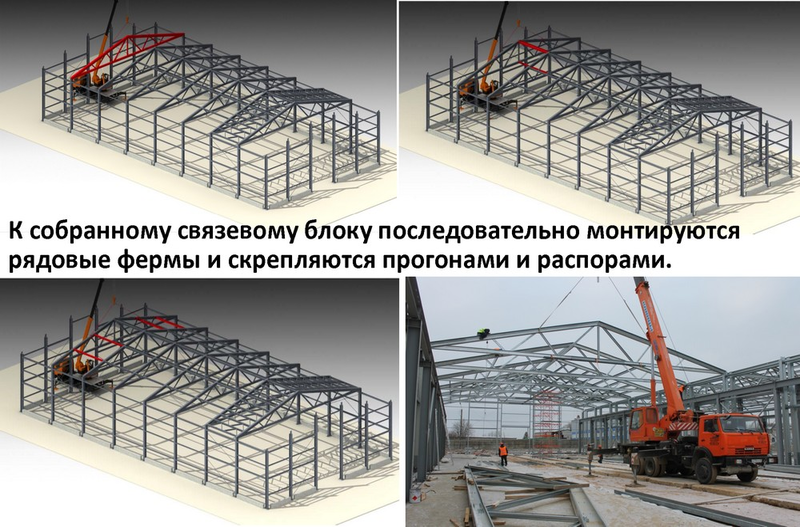

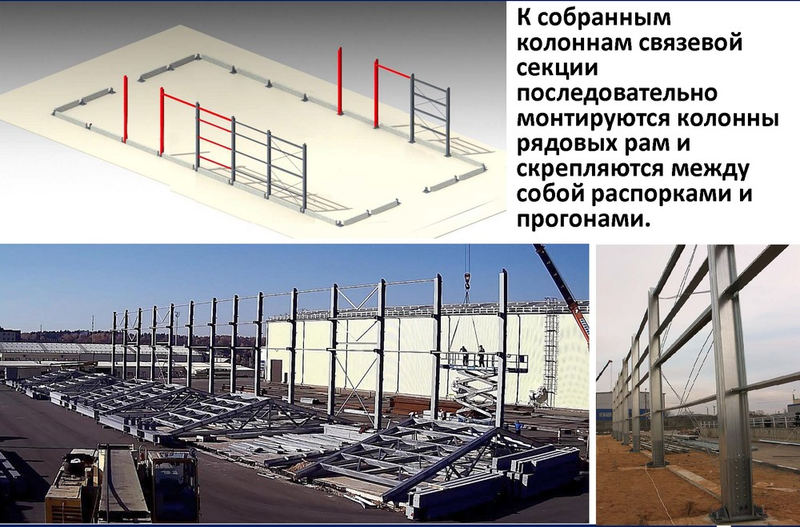

5. К собранным колоннам связевой секции последовательно монтируются колонны рядовых рам и скрепляются между собой распорками и прогонами. Не допускается установка последующих колонн без установки всех прогонов и распорок между предыдущими колоннами.

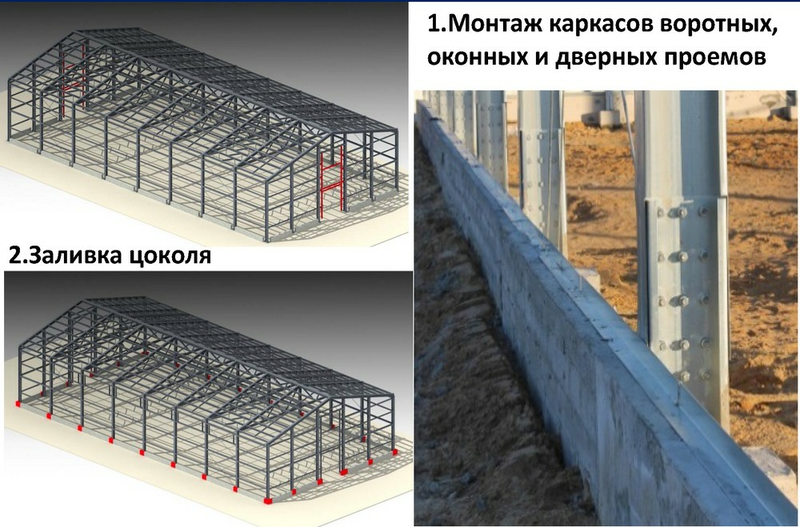

6. Временные связи с колонн снимают  только после их полного закрепления, выполнения подливки под базы и набора ею 50% прочности на сжатие.

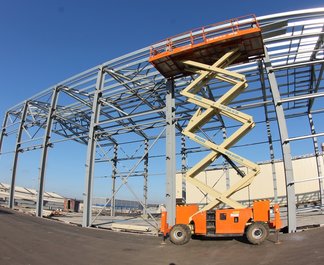

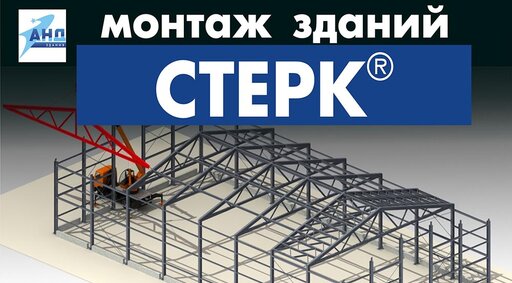

Установка конструкций покрытия

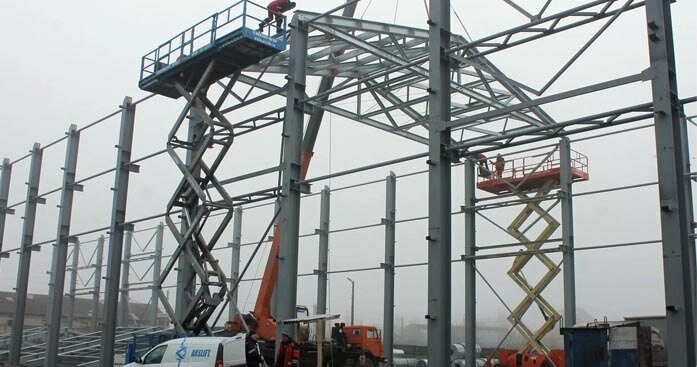

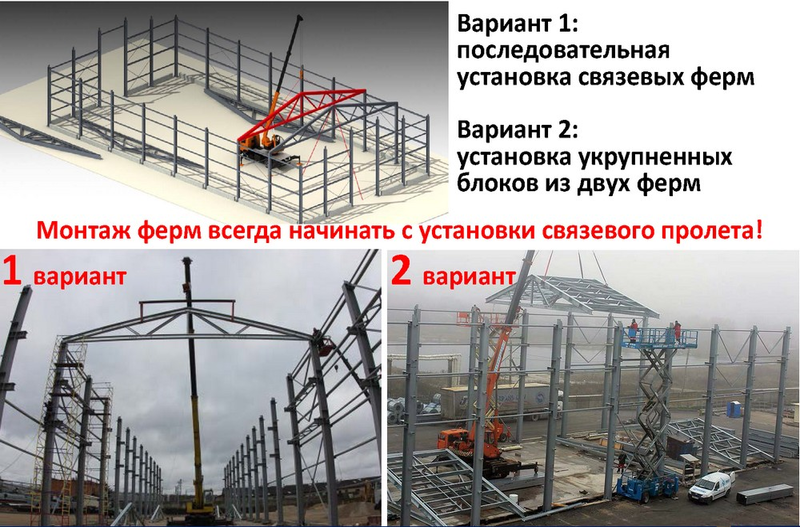

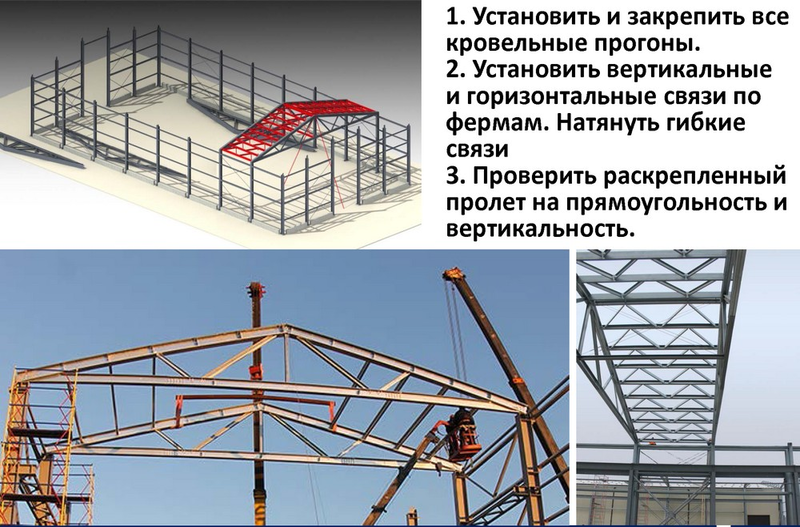

Установку покрытия всегда начинают с организации связевого пролета.
Подробнее о монтаже ферменных конструкций серии СТЕРК читайте здесь.

Монтаж ограждающих конструкций

Сэндвич панели, профлист, полистовые сборки монтируются  согласно схемам раскладки и инструкциям поставщика. При заказе полнокомплектных зданий в компании «Андромета» вся  документация по монтажу ограждающий конструкций поставляется вместе со зданием. Но даже если заказ включает только поставку металлических конструкций, по просьбе заказчика может быть выпущен и технический паспорт ограждающих. Он содержит схемы раскладки и подробные инструкции по их установке.
