Конфигурации и опции СТЕРК®

Здания СТЕРК® могут поставляться как в базовой конфигурации, так и в различных модификациях, включая набор дополнительных конструктивных опций, позволяющих придать зданию необходимую функциональность и индивидуальный облик.

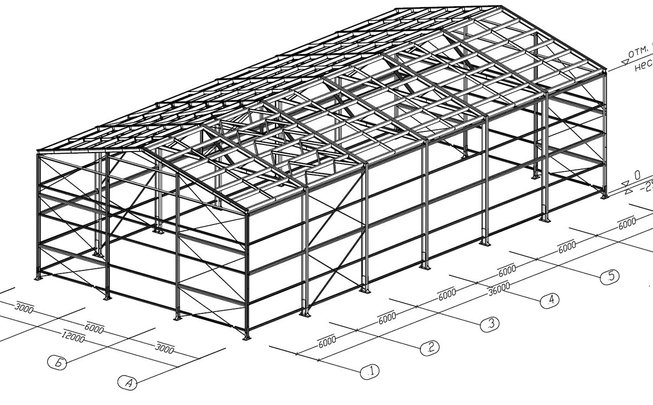

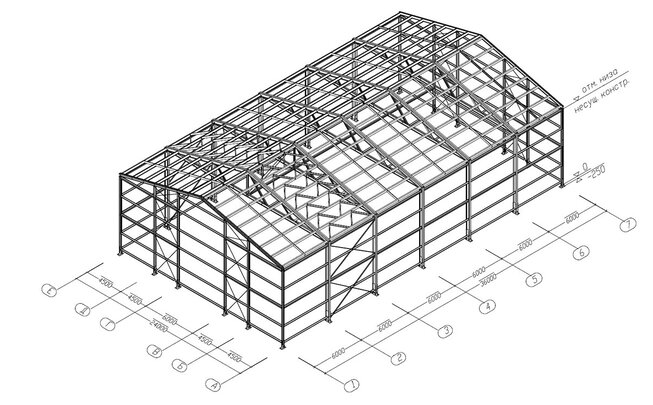

Базовая конфигурация СТЕРК

Наведите на узел, чтобы посмотреть его увеличенное изображение
1
2
3
4
5
6
7

Одноэтажное однопролетное здание с двускатной кровлей уклоном 25%. Ширина пролета s определяется как расстояние между наружными гранями колонн и может составлять: 12, 15, 18, 21, 24 м. Шаг рам выбирается в зависимости от климатического района строительства (снеговых, ветровых и сейсмических нагрузок) и может составлять: 6; 4,5 или 3 м.

Высота здания h измеряется от основания колонн до нижних поясов ферм и может составлять от 3 до 8,4 м с шагом 0,6 м. Другие размеры возможны по индивидуальному заданию.

!

Особенность организации соединений поперечника СТЕРК – непосредственное примыкание элементов без применения фасонных элементов. Это снижает общую металлоемкость каркаса и повышает уровень его защиты от коррозии благодаря отсутствию чернометаллических деталей.

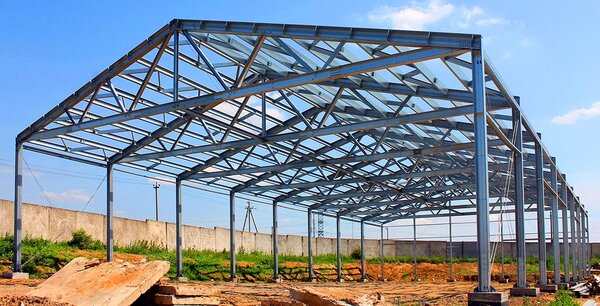

Поперечник здания СТЕРК состоит из шарнирно сопряженных между собой колонн и ферм треугольного очертания. Сопряжение колонн с фундаментом – жесткое. Торцевые рамы состоят из стоек и балок постоянного сечения. Опирание колонн и стоек на фундамент – точечное, соединение жесткое.

Пространственная жесткость здания обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением. Конструктивно связи являются гибкими и выполнены из цельных металлических прутков, устанавливаемых и натягиваемых при помощи резьбового соединения.

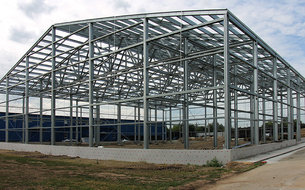

Серийные каркасы СТЕРК

Пролет 12 - 18 м
Пролет 21 - 24 м
!

ВАЖНО! На всю базовую линейку зданий СТЕРК® разработаны комплекты рабочей документации: заказ сразу передается в производство, минуя трудоемкий этап проектирования.

Примеры зданий СТЕРК базовой конфигурации

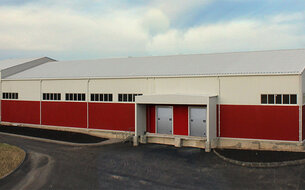

Cклад фармацевтики
Московская область
2013
24 * 60 * 7.2
1440 кв.м
Открыть проект

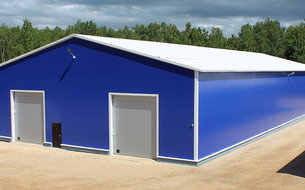

Склад 21 х 48 х 6 м
Калужская область
2017г.
21 х 48 х 6 м
1008 кв.м
Открыть проект
Автосервис на 8 постов 720 кв.м
Московская область, Ногинский район
2015 г.
2 * (12 * 30 * 4,8 м)
720 кв.м
Открыть проект
Производственно-складское здание 21х54х5,4 м
Московская область
2015
21х54х5,4 м
1134 кв.м
Открыть проект

Основные конструктивные опции

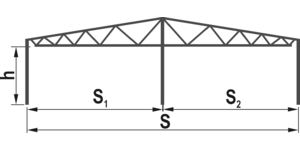

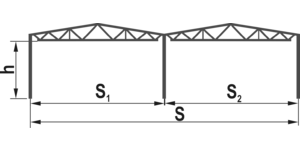

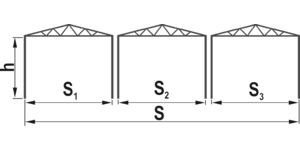

Многопролетные здания

При серийном исполнении многопролетного здания СТЕРК® каждый пролет представляет собой самостоятельную конструкцию, опираемую на собственные колонны. Число пролетов серийного здания может составлять от 1 до 6. Расстояние между рядами колонн примыкающих пролетов, как правило, принимается равным 500 мм. Это следует учитывать при определении внешних габаритов здания для привязки к участку строительства.

При определенных условиях целесообразно организовать опирание смежных пролетов на общий ряд колонн; такие решения имеются в библиотеке готовых проектов компании «Андромета», а также могут быть предложены в рамках индивидуального проектирования.

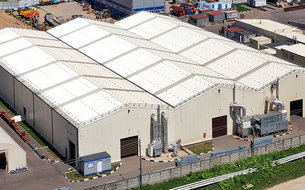

Логистический комплекс
Московская область, Железнодорожный
2014 г.
3670 кв.м
Открыть проект
Производственный комплекс с кран-балками
Калужская область
2015
3 х (24 * 84 * 7.8 м)
2016 кв.м
Открыть проект
Примеры многопролетных зданий

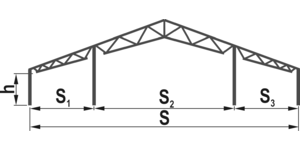

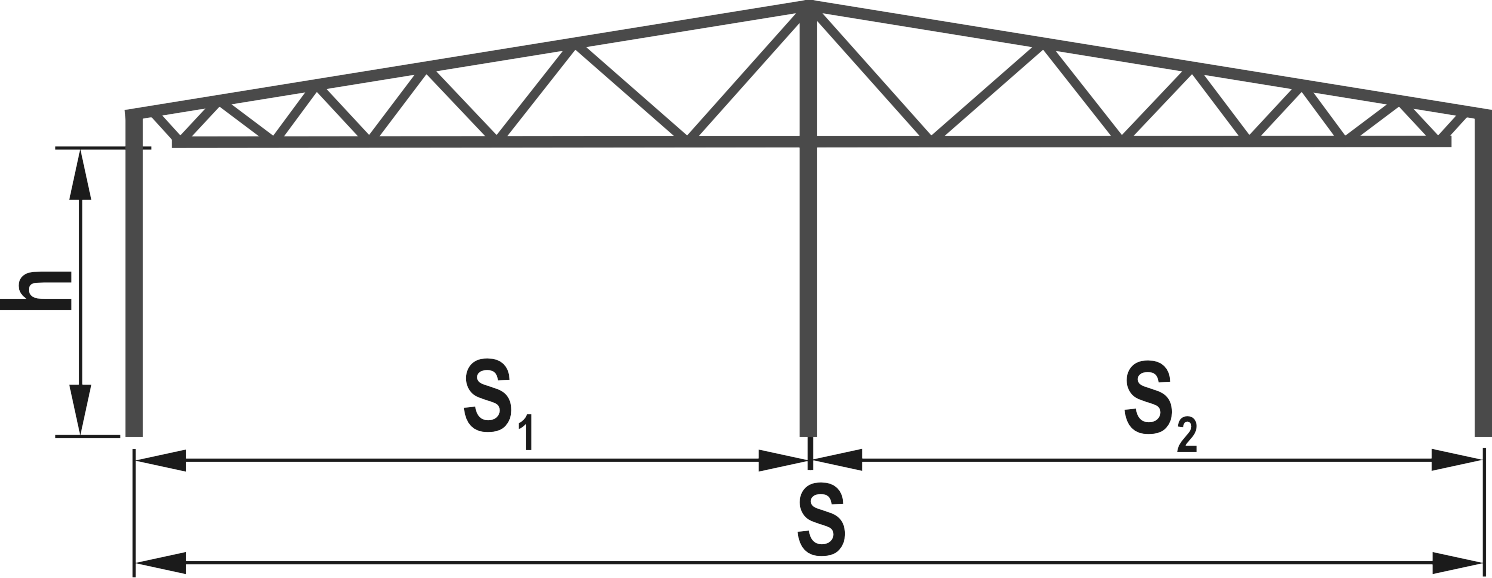

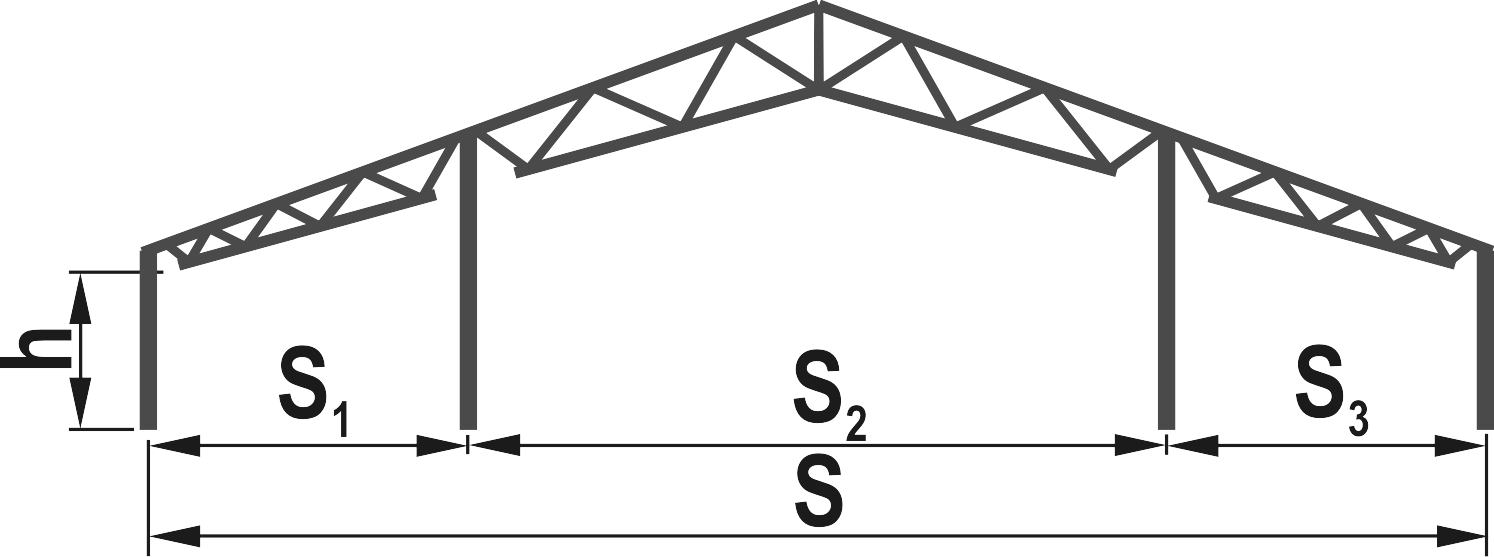

Многопролетные здания с общей двускатной кровлей

Данная конфигурация часто используется для сельскохозяйственных зданий – коровников, телятников, молочных ферм. В этом случае кровля, как правило, проектируется с большим углом ската и с возможностью установки дополнительных конструкций конькового фонаря. В некоторых случаях общую двускатную кровлю целесообразно использовать и в многопролётных зданиях других назначений.

Здание такого типа можно заказать индивидуально или подобрать из числа проектов повторного применения.

Склад минерального сырья 48* 60 * 8,4 м
Новгородская область
2016
48* 60 * 8,4 м
2 880 кв.м
Открыть проект
Производственно-складское здание 36 х 41 х 8 м
Московская область, Раменский район
2019 г.
36 х 41 х 8 м
1476 кв.м
Открыть проект
Примеры многопролетных зданий с общей двускатной кровлей

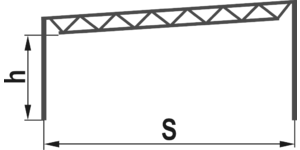

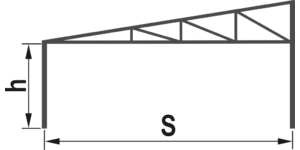

Здания с односкатной кровлей

Односкатная кровля рекомендуется для зданий небольшого размера (ширина 9 - 15 м, высота 3 – 4,8 м), а также в случаях, когда проектируемое здание примыкает к уже существующему: односкатная кровля позволяет избежать возникновения снегового мешка, а значит - облегчить конструкцию здания. Односкатная кровля обычно имеет угол ската ~ 10%.

Исходя из конкретных условий проекта, несущие конструкции покрытия могут быть решены различными способами – как правило, применяются ферменные конструкции с плоскими или наклонным нижними поясами либо с параллельными поясами. Конструкции ферм выполняются из спаренных оцинкованных С- профилей.

Мини-склад 14 * 18 * 3 м
Московская область
2013
14 * 18 * 3 м
252 кв.м
Открыть проект

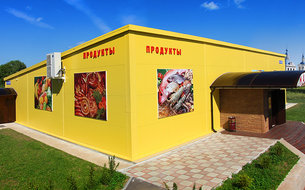

Магазин. Проект S
Московская область, Домодедово
2014
15 * 20 * 3 (h)м
300 кв.м
Открыть проект
Примеры зданий с односкатной кровлей

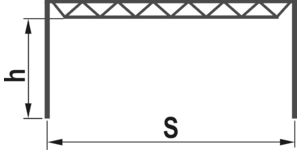

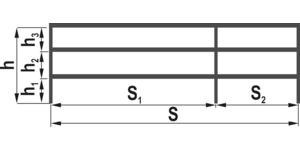

Здания с плоской кровлей

Плоская кровля позволяет наиболее полно использовать весь внутренний объем здания. Кроме того, она широко используется по архитектурным соображениям. Здания с плоской кровлей наиболее часто применяются для торгового или офисного назначений и состоят из двух и более этажей.

Как правило, каркас здания с плоской кровлей является комбинированным: колонны и основные балки покрытия и перекрытий здания выполняются из сварного дутавра; второстепенные балки, прогонные системы, каркасы проемов – из холодногнутых оцинкованных профилей.

Складское здание с плоской кровлей
Московская область, г.Домодедово
2020
24 х 60 х 7,2 (h) м
1440 кв.м
Открыть проект

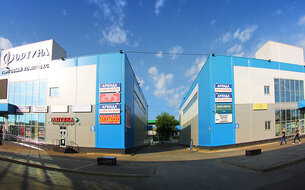

Торговый комплекс
Московская обл., г.Люберцы
2015
2х(24х30х9,6 м)
2880 кв.м
Открыть проект
Примеры зданий с плоской кровлей

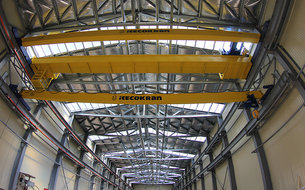

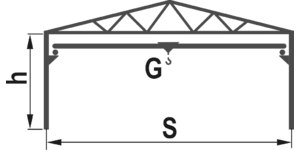

Крановые здания

Крановая эстакада в серийном здании СТЕРК® представляет собой отдельно стоящую конструкцию, не передающую нагрузки на несущий каркас здания. В этом случае несущие конструкции здания выполняются из спаренного С-образного оцинкованного профиля, а конструкции эстакады - из сварного двутавра соответствующего нагрузкам сечения (определяется грузоподъмностью, пролетом крана, отметкой верха балки и другими параметрами кранового оборудования).

По индивидуальному заданию возможна поставка зданий с опиранием подкрановых путей на колонны самого здания. В этом случае колонны и подкрановые балки из сварного двутаврового профиля вместе с элементами пространственной жесткости представляют собой единую систему, на которую опираются конструкции кровельного покрытия из оцинкованного профиля.

Цех грузообработки (ангар с кран балкой)
Московская область, Железнодорожный
2017
18 * 56 * 8,85 м
1008 кв. м
Открыть проект
Цех с двухуровневой крановой эстакадой
Калужская область
2017
18 х 82 х12 м
1 476 кв.м
Открыть проект
Примеры крановых зданий

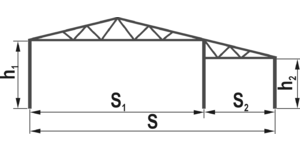

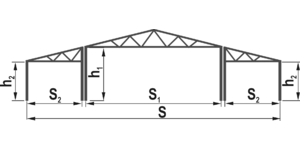

Здания с пристройками

В серийном решении СТЕРК® пристройка доступна в качестве дополнительной опции и представляет собой самостоятельное односкатное здание, примыкающее к основному. Размеры стандартной пристройки привязаны к серийному размерному ряду СТЕРК®: высота - кратная 0,6 м, ширина - кратная расстояниям между стойками фахверка серийного здания, длина - кратная шагу колонн основного здания. Однако на практике часто используются индивидуальные решения, которые определяются функциями пристроек и, так же, как и они, отличаются большим разнообразием.

Как правило, пристройки используют для организации вспомогательной функциональной зоны: например, входная группа, погрузочная зона, помещение для хранения сырья или продукции. Частным случаем пристройки может быть навес - открытая складская или технологическая площадка, покрытая настилом от дождя.

Кроликоферма на 3000 голов маточного стада
Тверская область
2015 г.
1806 кв.м
Открыть проект
Цех столярный
Тверская область,Западная Двина
2015
24 * 60 * 4,2 (h)м
1008 кв.м
Открыть проект
Примеры зданий с пристройками

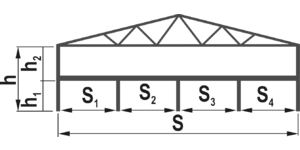

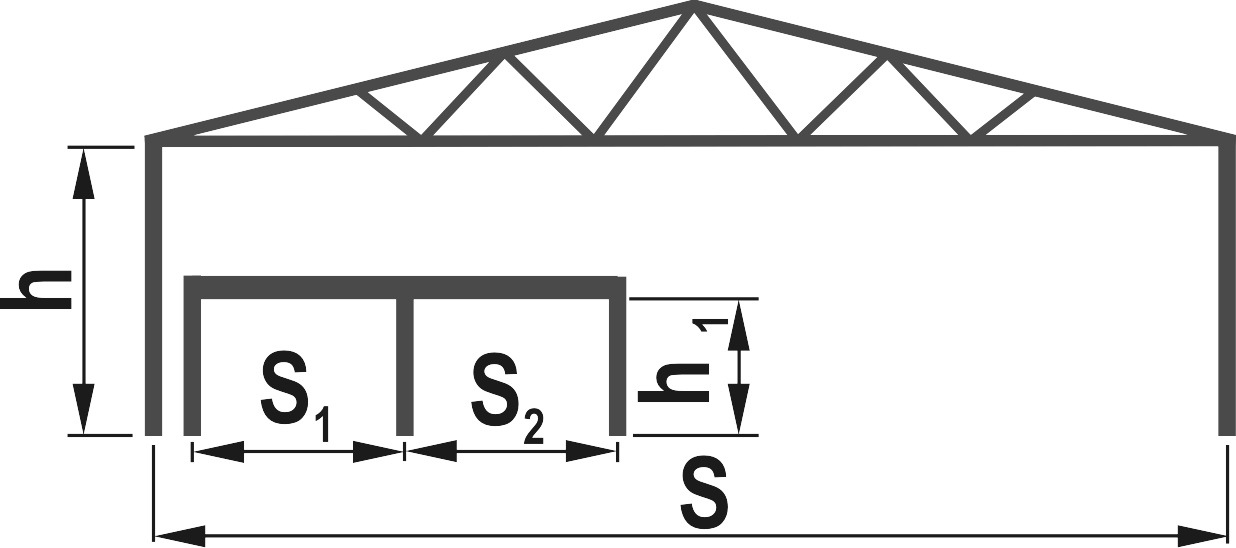

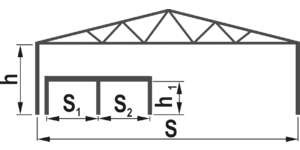

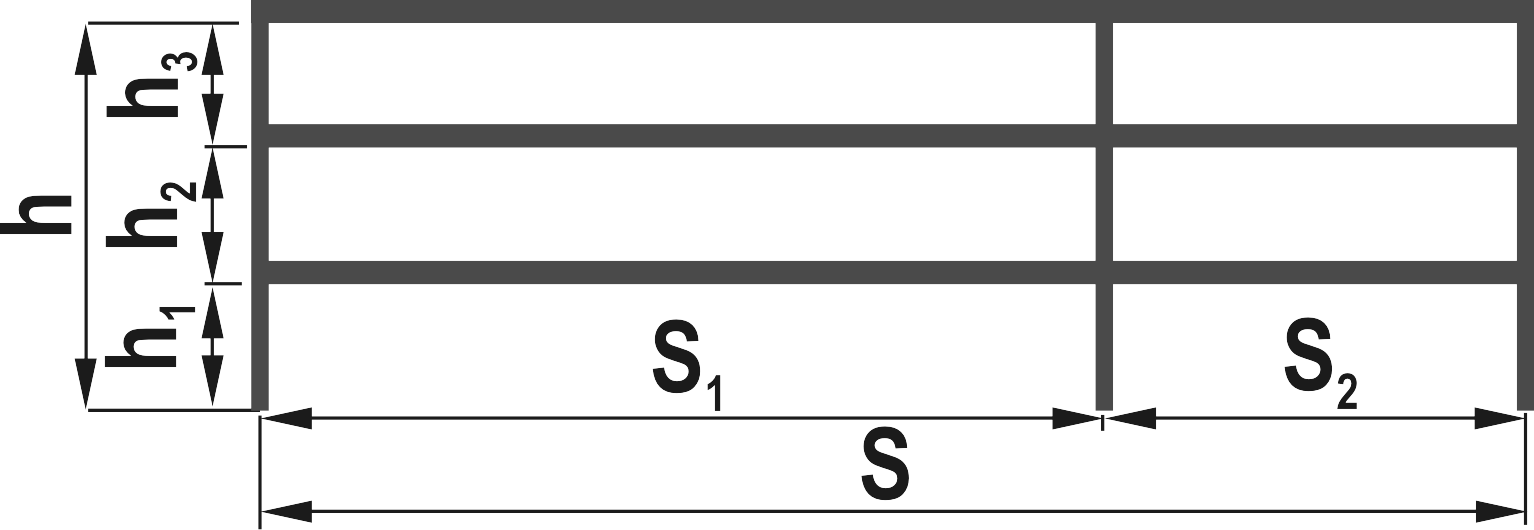

Здания с междуэтажными перекрытиями

В здании СТЕРК® возможна установка одного или нескольких междуэтажных перекрытий. Перекрытия могут быть частичными (антресоли) или занимать всю площадь здания. В серийном конструктиве СТЕРК® перекрытие решено без передачи нагрузок на основной каркас – с опиранием на собственные колонны, и полностью выполняется из оцинкованного профиля. При необходимости перекрытия могут опираться и на колонны основного здания. В этом случае, как правило, колонны и основные балки перекрытия выполняются из сварного двутавра, второстепенные балки – из гнутого оцинкованного профиля. Выбор конкретного конструктивного решения определяется техническими требованиями заказчика – размерами перекрытия, допустимым шагом установки его опор, а также требуемой нагрузкой на междуэтажное перекрытие. Нагрузка определяется строительными нормативами исходя из назначения помещений, которые будут располагаться на этаже.

Холодильный склад-фруктохранилище 5000 т
Краснодарский край
2016
36 х 90 х 7.6 (h)м
4 040 кв.м
Открыть проект
Склад с антресолью
Московская область
2013 г.
24 * 60 * 6 м
1584 кв. м
Открыть проект
Примеры зданий с междуэтажными перекрытиями
!

Здесь представлены только самые основные, наиболее часто встречающиеся на практике конфигурации и конструктивные решения серийных и индивидуальных зданий, поставляемых компанией «Андромета». Разнообразие реально возникающих задач необозримо шире. В каждом конкретном случае наши специалисты-проектировщики рассматривают комплекс технико-экономических факторов чтобы выработать оптимальное для заказчика решение. На сегодняшний день компания «Андромета» располагает несколькими сотнями готовых проектов самых разнообразных зданий. С некоторыми из них вы можете ознакомиться на нашем сайте.

Каталог готовых проектов

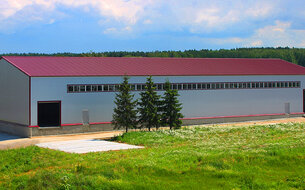

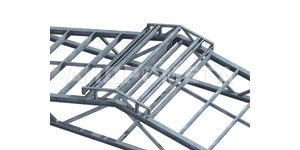

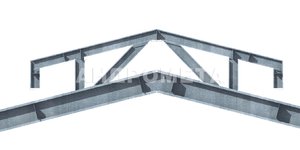

Светоаэрационный фонарь

Светоаэрационный фонарь – специальная кровельная конструкция, предназначенная для организации естественного освещения и вентиляции здания. Как правило, такие фонари устанавливают на сельскохозяйсвенных зданиях с ненормируемым температурным режимом помещения (например – коровники), реже – на производственных зданиях. Компания «Андромета» комплектует свои здания продольными светоаэрационными фонарями собственной конструкции: они легко монтируются , создают минимальную нагрузку на кровлю, обеспечивают эффективный воздухообмен и инсоляцию и при этом исключают проникновение осадков внутрь помещения. Несущие конструкции фонаря выполнены из холодногнутых оцинкованных профилей, покрытие – из поликарбонатного листа, боковое ограждение – из стального профилированного листа. Светоаэрационный фонарь может устраиваться по всей длине конька либо на заданном участке. При необходимости может быть установлено несколько фонарей с разрывами.

Коровник на 600 голов
Калужская область
2012 г.
34,85х126х3,7 м
4 391 кв.м
Открыть проект
Коровник на 350 голов
Калужская область
2014
34х84х4(h) м
2856 кв. м
Открыть проект
Примеры зданий со светоаэрационными фонарями
