Логистические объекты

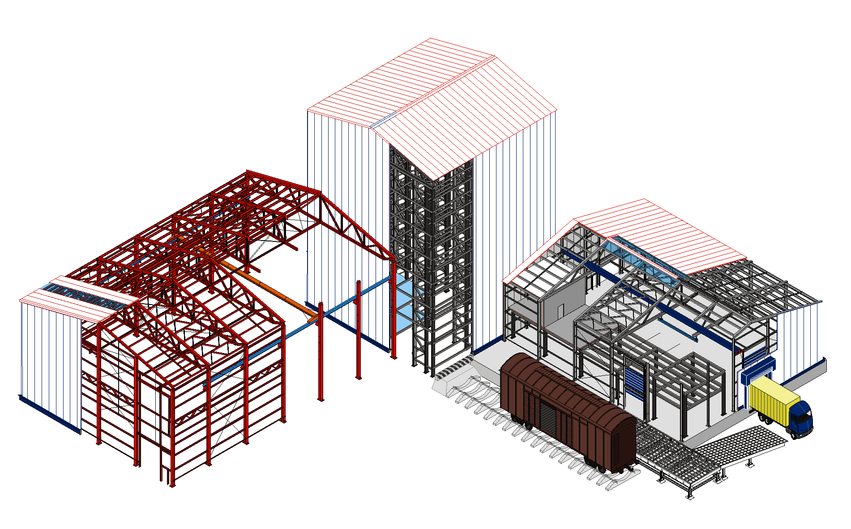

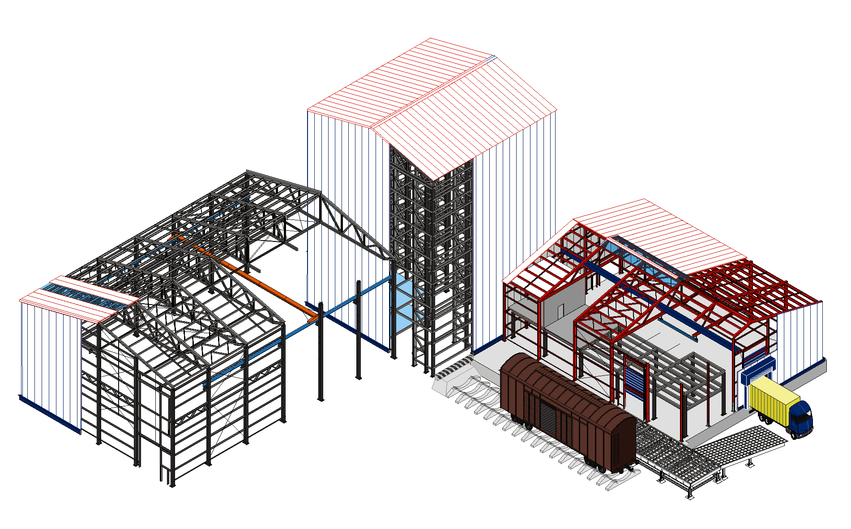

Для складов класса А с полезной высотой 10 и более метров и шагом колонн не менее 9 м, а также для крановых складских зданий и цехов грузообработки применяются комбинированные решения каркасов. Самые нагруженные элементы (колонны, подкрановые балки) выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей.

Рациональное сочетание сварных конструкций и гнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям категорийности складского здания, его безопасности и эксплуатационной надежности.

Буклет Здания со стальными каркасами комбинированного типа

Буклет Быстровозводимые складские здания

Для большинства задач складской и производственной логистики мы рекомендуем серийные каркасы СТЕРК®. Каркас состоит из деталей заводского изготовления, конструкция которых разработана таким образом, чтобы максимально упростить и удешевить сборку и исключить ошибки монтажников. Будучи системой заранее запроектированных конструктивных модулей, СТЕРК® позволяет быстро конфигурировать здания с необходимыми размерами и характеристиками для удовлетворения потребностей как небольших складов, так и крупных терминалов и логистических центров.

Здания СТЕРК® выгодно отличают от аналогов 3 преимущества:

• полная заводская готовность всех элементов (упрощение монтажа)
• полное отсутствие чернометаллических деталей (повышение долговечности)
• официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Буклет Быстровозводимые складские здания

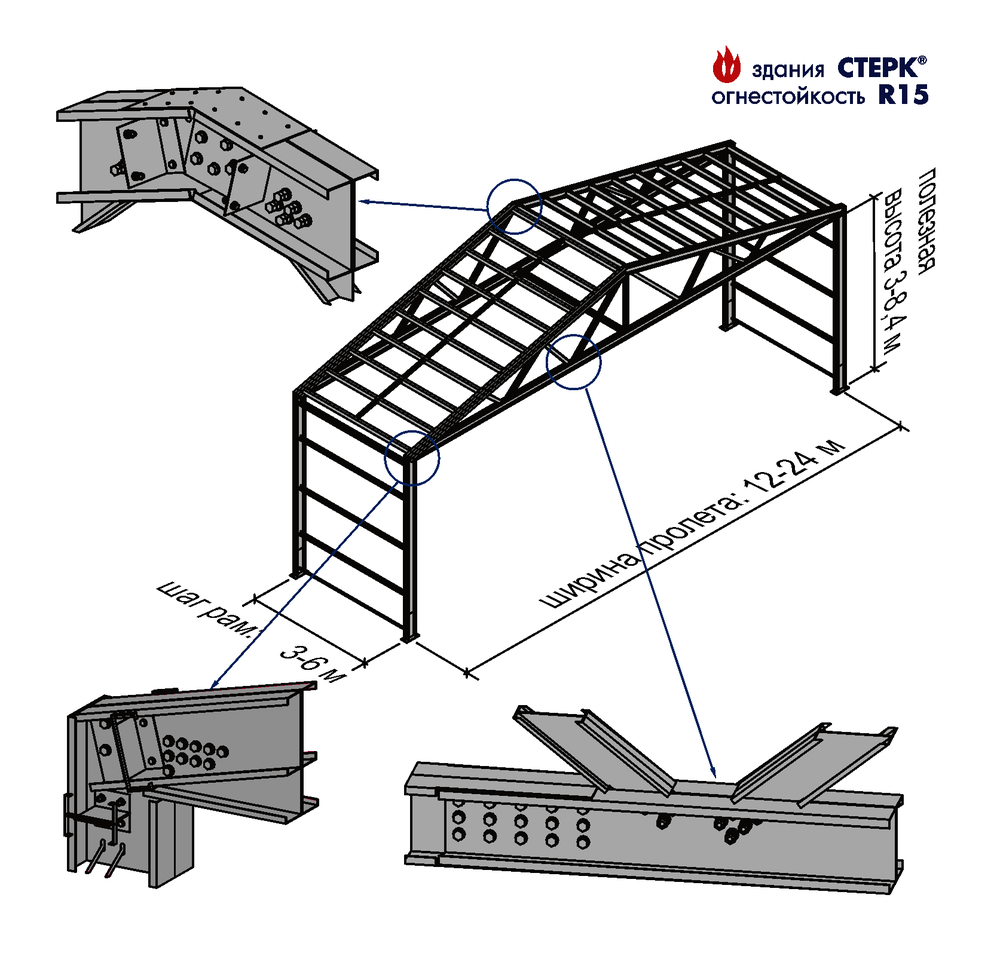

Конфигурации ферм складских зданий выбираются при проектировании, исходя из требований технического задания и экономической целесообразности. Во многих случаях оптимальное решение – серийные треугольные фермы СТЕРК® с уклоном верхнего пояса 25%.

Особенность фермы СТЕРК® - бесфасонное примыкание раскосов к поясам, т.е. отсутствие деталей из черного металла. Это минимизирует вес и повышает уровень антикоррозионной защиты конструкции.

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Буклет Быстровозводимые складские здания

В зависимости о параметров складского здания (высота, климатические и технологические нагрузки и др.), колонны могут выполняться из сварного либо прокатного двутавра или из холодногнутых оцинкованных С- профилей, объединенных болтами в единое двутавровое сечение.

Буклет Здания со стальными каркасами комбинированного типа

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из металлоконструкций.

В системе СТЕРК также используются жесткие связи по покрытию из стальных холодногнутых профилей. В комбинированных системах применяются различные конструкции связей жесткого типа – из круглой трубы, уголка, полосы и других материалов.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

• Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
• Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
• Дверные проемы: 0.9 х 2.1(h) м

По заданию организуются проемы любых других требуемых размеров.

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Презентация Коммерческие здания на стальных каркасах

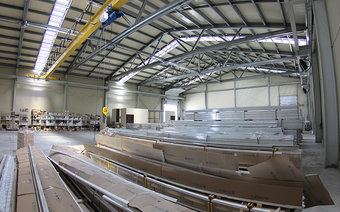

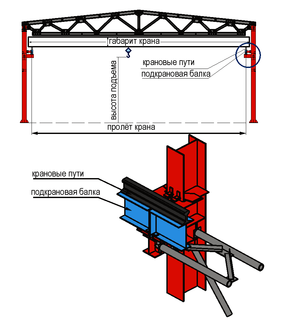

Крановые складские здания оснащаются эстакадой, которая может быть совмещена с несущими конструкциями самого здания: подкрановые балки опираются на колонны, на них монтируются крановые пути. Совмещением достигается увеличение полезного объема склада, который не теряется на установку отдельно стоящей крановой эстакады. Решение также минимизирует номенклатуру элементов каркаса и объем монтажных работ.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

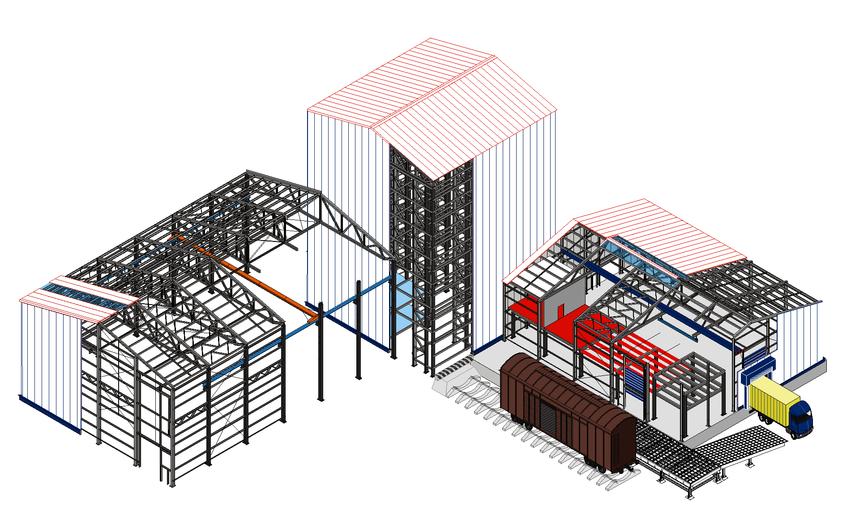

В складских зданиях может быть организовано вертикальное зонирование: устройство этажей, антресолей, мезонинов для приема и отправки транспорта и др. Наше типовое решение межэтажных перекрытий - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.

Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Широкий диапазон размеров и свободная планировка металлокаркасных зданий позволяют удобно и рационально разделить внутреннее пространство склада на требуемые функциональные зоны в соответствии с конкретными бизнес-процессами данного склада: офисные помещения, зоны приемки, хранения, отбора, консолидации, и пр. При необходимости в одном здании можно организовать разные условия хранения, разделив его объем перегородками или несущими внутренними стенами и организовав соответствующую теплоизоляцию.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Фермы из холодногнутых профилей СТЕРК®, которые применяются и в комбинированных каркасах, не требуют модификаций для установки в помещения разнообразных инженерных систем, используемых на современных складах: климатического оборудования, систем видеонаблюдения, пожаротушения, охранной сигнализации и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Складские здания (альбом-презентация)

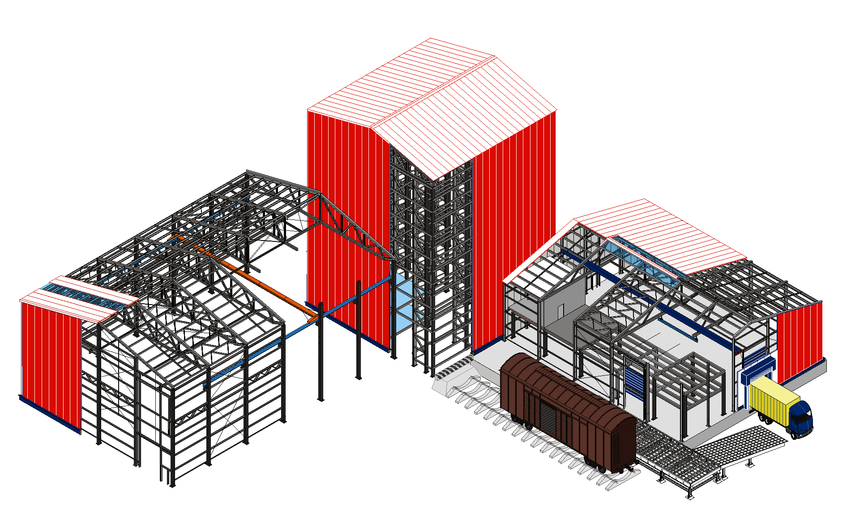

Выбор стеновых ограждающих конструкций складов зависит от режима их эксплуатации и вида товаров, для которых они предназначены. Если в помещении не предполагается постоянное присутствие персонала и по условиям хранения продукции не требуется поддержание положительной температуры, можно рекомендовать самый экономичный вариант исполнения – неутепленный (ограждающие конструкции выполняются из профилированного листа, без теплоизолирующих материалов). В прочих случаях Вы можете выбрать между люксовым исполнением с комплектаций сэндвич-панелями и более бюджетной полистовой сборкой из профнастила с минераловатным утеплителем.
«АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Складские здания (альбом-презентация)

Для организации естественного освещения в складских зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

Складские здания (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)

Буклет Быстровозводимые складские здания

Складские здания (альбом-презентация)

Буклет Быстровозводимые складские здания

Складские здания (альбом-презентация)

Компанией «Андромета» разработано типовое решение самонесущего стеллажного склада с каркасом из стальных холодногнутых оцинкованных профилей, полностью отвечающее требованиям строительных норм безопасности. Конструкция позволяет возводить высотные склады, в том числе морозильные.

Преимущества высотного самонесущего склада:

• максимальный полезный объем при минимальной площади застройки за счет большой  высоты
• эффективное использование объема за счет интеграции стеллажных систем в конструкции здания
• эффективное использование морозильного оборудования.

Буклет Быстровозводимые складские здания

Складские здания (альбом-презентация)

Почему склад от «Андрометы» - лучшее решение?

Металлокаркасы складских зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).

Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.

Буклет Быстровозводимые складские здания

Складские здания (альбом-презентация)

Почему склад от «Андрометы» - лучшее решение?

Металлокаркасы складских зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).

Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.

Буклет Быстровозводимые складские здания

Складские здания (альбом-презентация)

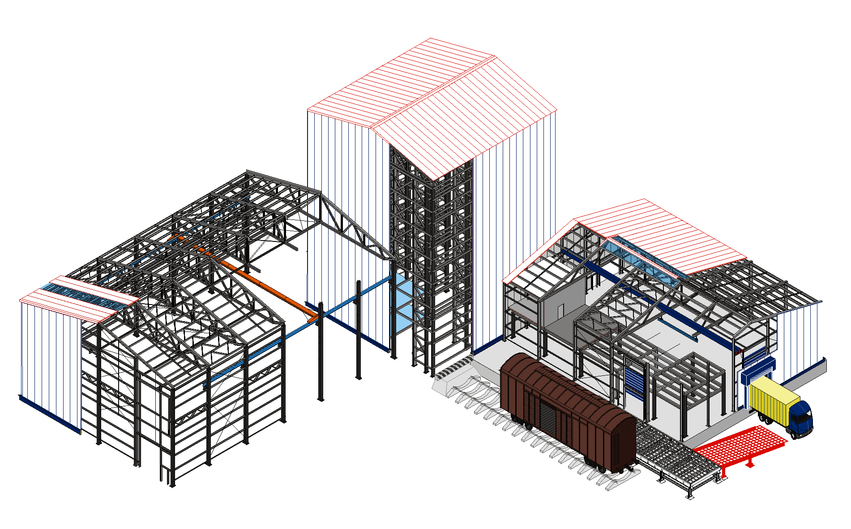

Компанией «Андромета» разработана конструкция универсальной быстровозводимой металлической платформы с возможностью регулировки высоты и горизонтального положения (перемещение относительно продольной оси). Конструкция монтируется на болтах без применения крановой техники и является сборно-разборным сооружением с возможностью многократного использования. Разработка выполнена в интересах ОАО РЖД, но может быть применена для устройства погрузочно-разгрузочных сооружений на терминалах, складах и других логистических объектах.
