Заказ профиля

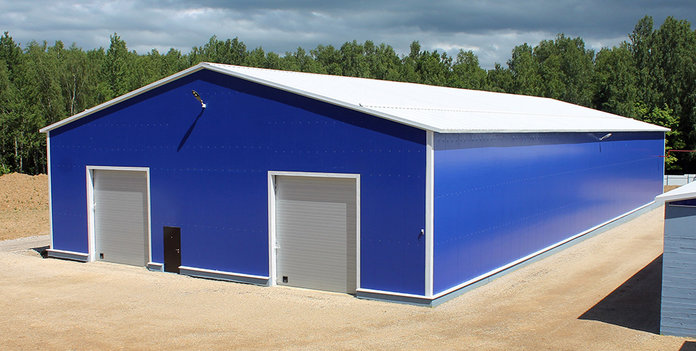

Склад 21 х 48 х 6 м

Район
Калужская область
Год строительства
2017г.
Размеры
21 х 48 х 6 м
Полезная площадь
1008 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 21 х 48 х 6 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 25%

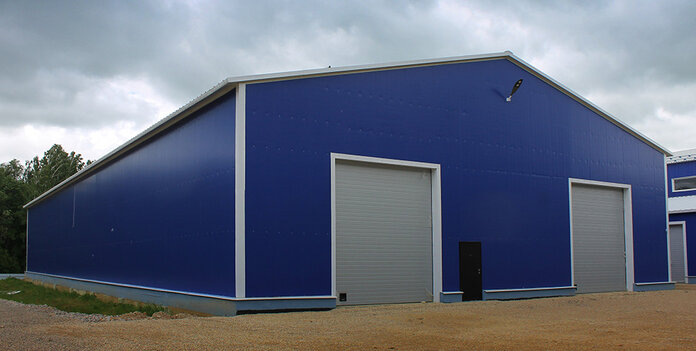

Ворота: подъемно-секционные 4,0х4,5(h)м - 2 шт. по торцу здания
Двери: 0,9 х 2,1 (h)м - 1 шт. по торцу здания
Ограждающие конструкции:

- кровли - полистовая сборка двуххслойная (профлист, мягкий минераловатный утеплитель 150 мм)

- стен - полистовая сборка трёхслойная (профлист, мягкий утеплитель 100 мм, профлист)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания склада 21 х 48 х 6 м

Варианты поставки:
- каркас здания
- полнокомплектное здание

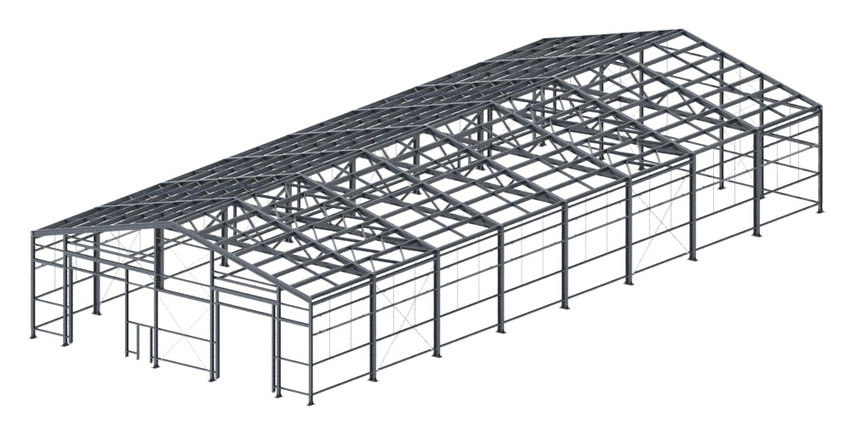

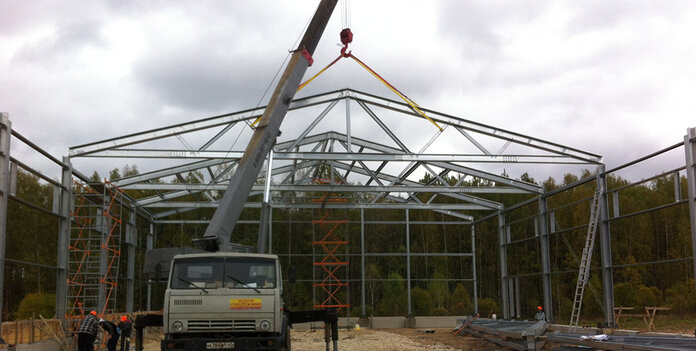

Каркас


Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением

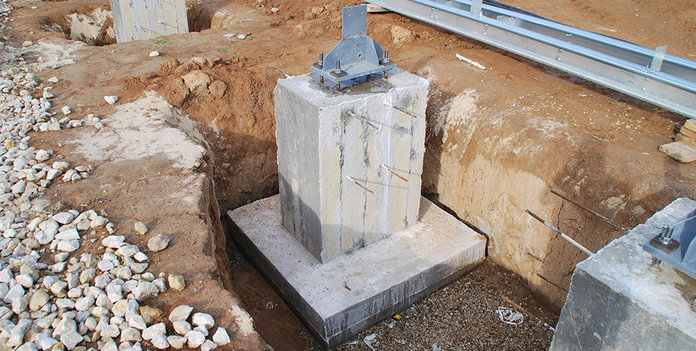

  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



1
Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Тип каркаса: рамно-связевой

  • Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
  • Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Вертикальные связи: гибкие, установлены с предварительным натяжением
  • Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное



Хочу такое здание

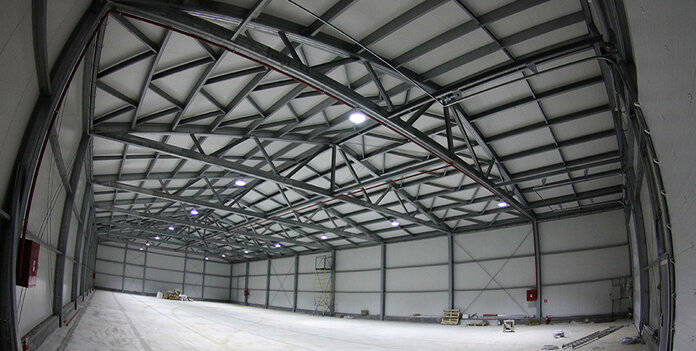

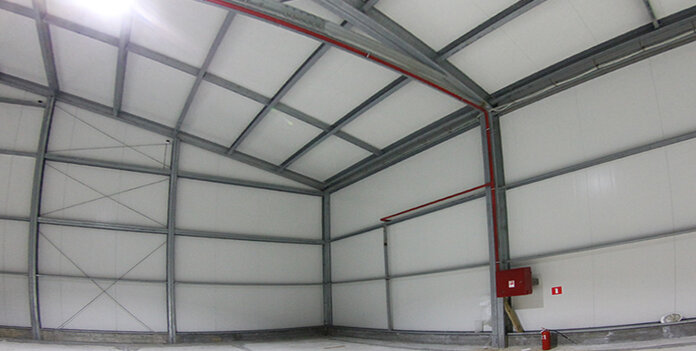

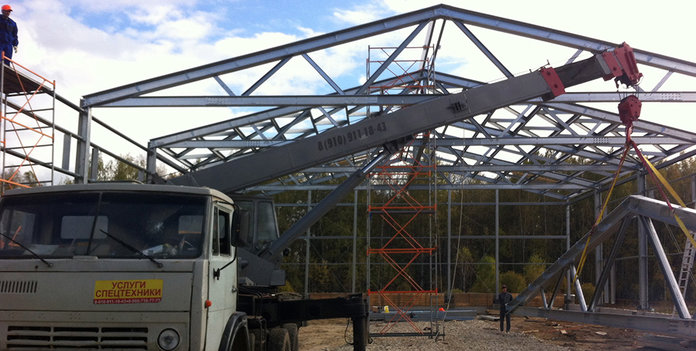

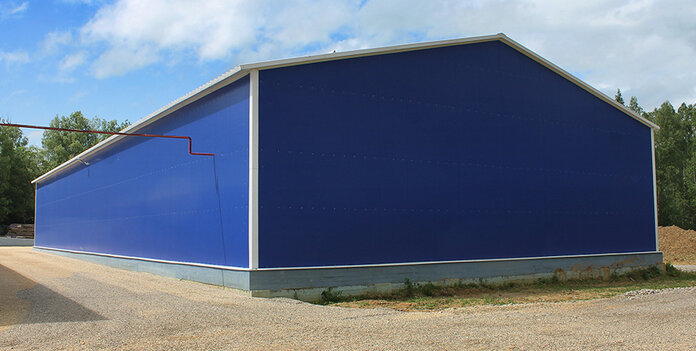

Складские здания из металлоконструкций: о проекте склада 21 х 48 х 6 м

Один из часто заказываемых типоразмеров быстровозводимых зданий СТЕРК на каркасах из холодногнутых оцинкованных профилей – это здания пролетом 21 или 24 м и высотой 6 м.

Склад построен на производственной площадке металлообрабатывающего предприятия в г.Ферзиково Калужской области в 2017 гг. Ранее здесь было посртроено еще 2 здания из холодногнутых профилей производства ООО "Андромета": двухэтажное здание системы СТИЛТАУН, совмещающее функции АБК и мини-отеля для руководства и гостей предприятия; а также производственный цех, представляющий собой серийное здание СТЕРК, конструктивно идентичное складскому зданию, представленному на этой странице. Ввиду различий функционального назначения и потребности в освещенности внутри зданий они отличаются наличием и расположением ворот и окон. Складское здание, не рассчитанное на постоянное пребывание людей, оснащено только воротами размерами 4 х 4,5 м.
Конструктивная система СТЕРК позволяет проектировать и строить здания пролетом от 12 до 24 м и высотой от 3 до 8,4 м на единой элементной базе и с использованием идентичных узлов. По конструктивной схеме здание СТЕРК в базовой конфигурации – это однопролетный каркас, состоящий из поперечников, включающих колонны постоянного сечения и фермы треугольного очертания, шарнирно связанные между собой. Соединение поперечников с фундаментом – жесткое. Пространственная жесткость каркасов обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями, установленными с предварительным натяжением.

Все элементы конструкций поставляются заводом «Андромета» в виде деталей, выполненных в необходимый размер, с крепежными и технологическими отверстиями, вырезами для сопряжения деталей и маркировкой. Все указанные операции выполняются индустриальным способом в едином автоматизированном технологическом цикле с профилированием, что обеспечивает высокий уровень точности изготовления элементов и позиционирования отверстий. Полная заводская готовность конструкций повышает экономическую эффективность строительства за счет сокращения трудозатрат и исключения ошибок и брака на монтаже.

Другие проекты

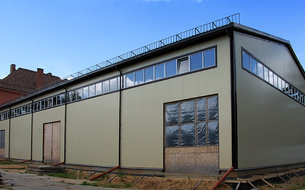

Производственно- складской комплекс
Калужская область, г.Балабаново
2014
24*60*6м, 21*54*6м
2574 кв.м (общая)
Открыть проект
Склад минерального сырья 48* 60 * 8,4 м
Новгородская область
2016
48* 60 * 8,4 м
2 880 кв.м
Открыть проект
Производственные склады сырья
Новгородская область
2015 г.
24 * 60 * 8,4 (h)м
2 880 кв.м
Открыть проект

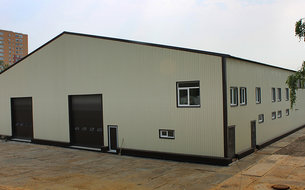

Производственный склад 30 х 44 х 6 м
