№ 82Ангар по готовому проектуРекомендуется: для производственных зданий, складов.Размеры: 24 x 60 x 8 м
Площадь: 1 440 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Шаг рам: 6 м.
К-во пролетов: 1
Этажность: 1
Кровля: двускатная, уклон 10%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров
№ 83Крановое зданиеКрановое здание по готовому проектуРекомендуется для производственных и складских зданий.Размеры: 24 x 84 x 7,8 м
Площадь: 2 016 кв.м
Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м
Кровля: двускатная, уклон 25%.
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров
№ 84Антресоль. Пристройка с лестницамиСклад-холодильник по готовому проектуРекомендуется для фруктохранилищРазмеры: 33 x 45 x 7.3 м
Общая площадь: 1 533 кв.м
Вместимость по продукту: 1800 т
Снеговой район: I - II
Ветровой район: I - IV
К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)
Шаг рам: 6 м.
Кровля: двускатная, уклон 13%
Площадка для конденсаторов над кровлей
Антресоль: 5,38 х 9 м
Каркас: комбинированный из сварных и холодногнутых профилей
№ 85Здание СТЕРК® по готовому проектуРекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулейРазмеры: 12 x 30 x 4,8 м
Площадь: 360 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 86Ангар СТЕРК® по готовому проектуРекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.Размеры: 24 x 62 x 8 м
Площадь: 1 488 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 87Здание КРС СТЕРК® по готовому проектуРекомендуется для коровников (~350 голов), телятников и других зданий КРСРазмеры: 34 x 84 x 4 м
Площадь: 2 856 кв.м
Вместимость: ~ 350 голов
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Шаг рам: 6 м.
К-во пролетов: 1
Этажность: 1
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 88Гараж СТЕРК ® по готовому проектуРекомендуется для: гаражей, мастерскихРазмеры: 8 x 10 x 3,5 м
Площадь: 80 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 5 м
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 89Наилучшее цена/площадьМагазин СТЕРК ® по готовому проектуРекомендуется для магазинов, супермаркетов, небольших производственных зданий.Размеры: 18 х 40 х 4 м
Площадь: 720 кв.м
Снеговой район: I -III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 5 м
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
№ 90Здание КРС по готовому проектуРекомендуется для телятников (~ 620 голов) и коровниковРазмеры: 18,1 x 138 x 3,7 м
Площадь: 2498 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
Степень огнестойкости каркаса: IV.
Шаг рам: 3м - наружные; 6 м – внутренние.
К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)
Этажность: 1
Кровля: двускатная, уклон 20%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров
№ 91Здание СТЕРК® по готовому проектуРекомендуется для производственных зданий, складов.Размеры: 18 x 60 x 4,8 м
Площадь: 1 080 кв.м
Снеговой район: I - III
Ветровой район: I
Сейсмичность: до 6 баллов
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м.
Кровля: двускатная, уклон 25%
Степень огнестойкости каркаса без огнезащиты: IV
Каркас: из холодногнутых оцинкованных С-профилей
- Готовые
проекты - Кто мы
Поставки: по всей России и СНГ
Товарные склады и терминалы
«Андромета» предлагает рациональные, проверенные практикой решения для строительства складов классов А+, А, В+, В, С, логистических терминалов и комплексов на базе быстровозводимых металлокаркасов нового поколения: серия СТЕРК® (каркас пролетом до 24 м из стальных холодногнутых оцинкованных профилей) и гибридные каркасы из сварных металлоконструкций и холодногнутых профилей. Особенности наших конструкций – высокая заводская готовность, предельно простой монтаж и малый вес - обеспечат заказчику сокращение инвестиционной стадии, минимум рисков и полное соответствие технологическим требованиям и нормативам.
Поставка складского здания возможна в трех вариантах:
самый быстрый: по готовой рабочей документации – серийная линейка СТЕРК® или проект повторного применения- самый надежный: по индивидуальному техническому заданию – разработка проекта (КМД, при необходимости – КМ) и производство конструкций
- самый специальный: изготовление каркаса по проекту КМ Заказчика (с разработкой КМД).
ПРИМЕРЫ ГОТОВЫХ ПРОЕКТОВ СКЛАДСКИХ ЗДАНИЙ
СКЛАДСКОЕ ЗДАНИЕ с ОСНОВНЫМИ ОПЦИЯМИ
Эффективность работы логистического предприятия во многом определяется правильной организацией движения и обработки товарных потоков. Поэтому основная задача при проектировании и строительстве складских зданий - создание оптимальной пространственной конфигурации с учетом категории склада, направлений и интенсивности перемещения грузов, используемых систем хранения, погрузочной и транспортировочной техники.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
?
Почему стоит предпочесть склад от «Андрометы»?
-
1
Склады класс А, А+, крановые: комбинированный каркас
![img]()
-
2
Склады класса В, С, бескрановые: каркас из гнутых профилей СТЕРК®
![img]()
-
3
Ферма
![img]()
-
4
Колонна
![img]()
-
5
Прогонные системы
![img]()
-
6
Связи
![img]()
-
7
Каркасы проемов
![img]()
-
8
Совмещенная крановая эстакада
![img]()
-
9
Вертикальное зонирование: перекрытия
![img]()
-
10
Горизонтальное зонирование: внутренние стены
![img]()
-
11
Инженерные системы
![img]()
-
12
Ограждающие конструкции кровли
![img]()
-
13
Ограждающие конструкции стен
![img]()
-
14
Светопрозрачные участки кровли
![img]()
-
15
Кран-балка
![img]()
-
16
Подкрановые пути для подвесной тали
![img]()
-
17
Самонесущий стеллажный склад
![img]()
-
18
Стеллажи
![img]()
-
19
Докшелтеры
![img]()
-
20
Пандус
![img]()
-
21
Железнодорожная рампа
![img]()
Почему стоит предпочесть склад от «Андрометы»?
Металлокаркасы складских зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).
Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.
Для складов класса А с полезной высотой 10 и более метров и шагом колонн не менее 9 м, а также для крановых складских зданий и цехов грузообработки применяются комбинированные решения каркасов. Самые нагруженные элементы (колонны, подкрановые балки) выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей.
Рациональное сочетание сварных конструкций и гнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям категорийности складского здания, его безопасности и эксплуатационной надежности.
Оптимальный выбор для большинства задач складской логистики - серийные каркасы СТЕРК®, которые выгодно отличают от аналогов 3 преимущества:
- полная заводская готовность всех элементов (упрощение монтажа)
- полное отсутствие чернометаллических деталей (повышение долговечности)
- официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
- Бесфасонные узлы примыкания раскосов к поясам: снижение общей металлоемкости и повышение уровня коррозионноый защиты (отсутствие черного металла)
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Фермы данной конструкции применяются как в каркасах серии СТЕРК, так и в различных комбинированных структурах.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
В зависимости от расчетных нагрузок колонны здания могут быть выполнены из сварных двутавровых профилей (комбинированные каркасы) либо из спаренных холодногнутых С-профилей, объединенных в единое двутавровое сечение при помощи болтов (какасы СТЕРК ®).
Буклет Здания со стальными каркасами комбинированного типа
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.
Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из металлоконструкций.
В системе СТЕРК также используются жесткие связи по покрытию из стальных холодногнутых профилей. В комбинированных системах применяются различные конструкции связей жесткого типа – из круглой трубы, уголка, полосы и других материалов.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Крановые складские здания оснащаются эстакадой, которая может быть совмещена с несущими конструкциями самого здания: подкрановые балки опираются на колонны, на них монтируются крановые пути. Совмещением достигается увеличение полезного объема склада, который не теряется на установку отдельно стоящей крановой эстакады. Решение также минимизирует номенклатуру элементов каркаса и объем монтажных работ.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
В складских зданиях может быть организовано вертикальное зонирование: устройство этажей, антресолей, мезонинов для приема и отправки транспорта и др. Наше типовое решение межэтажных перекрытий - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Широкий диапазон размеров и свободная планировка металлокаркасных зданий позволяют удобно и рационально разделить внутреннее пространство склада на требуемые функциональные зоны в соответствии с конкретными бизнес-процессами данного склада: офисные помещения, зоны приемки, хранения, отбора, консолидации, и пр. При необходимости в одном здании можно организовать разные условия хранения, разделив его объем перегородками или несущими внутренними стенами и организовав соответствующую теплоизоляцию.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Фермы из холодногнутых профилей СТЕРК®, которые применяются и в комбинированных каркасах, не требуют модификаций для установки в помещения разнообразных инженерных систем, используемых на современных складах: климатического оборудования, систем видеонаблюдения, пожаротушения, охранной сигнализации и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.
Серийные фермы СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Складские здания (альбом-презентация)
Выбор стеновых ограждающих конструкций складов зависит от режима их эксплуатации и вида товаров, для которых они предназначены. Если в помещении не предполагается постоянное присутствие персонала и по условиям хранения продукции не требуется поддержание положительной температуры, можно рекомендовать самый экономичный вариант исполнения – неутепленный (ограждающие конструкции выполняются из профилированного листа, без теплоизолирующих материалов). В прочих случаях Вы можете выбрать между люксовым исполнением с комплектаций сэндвич-панелями и более бюджетной полистовой сборкой из профнастила с минераловатным утеплителем.
«АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Складские здания (альбом-презентация)

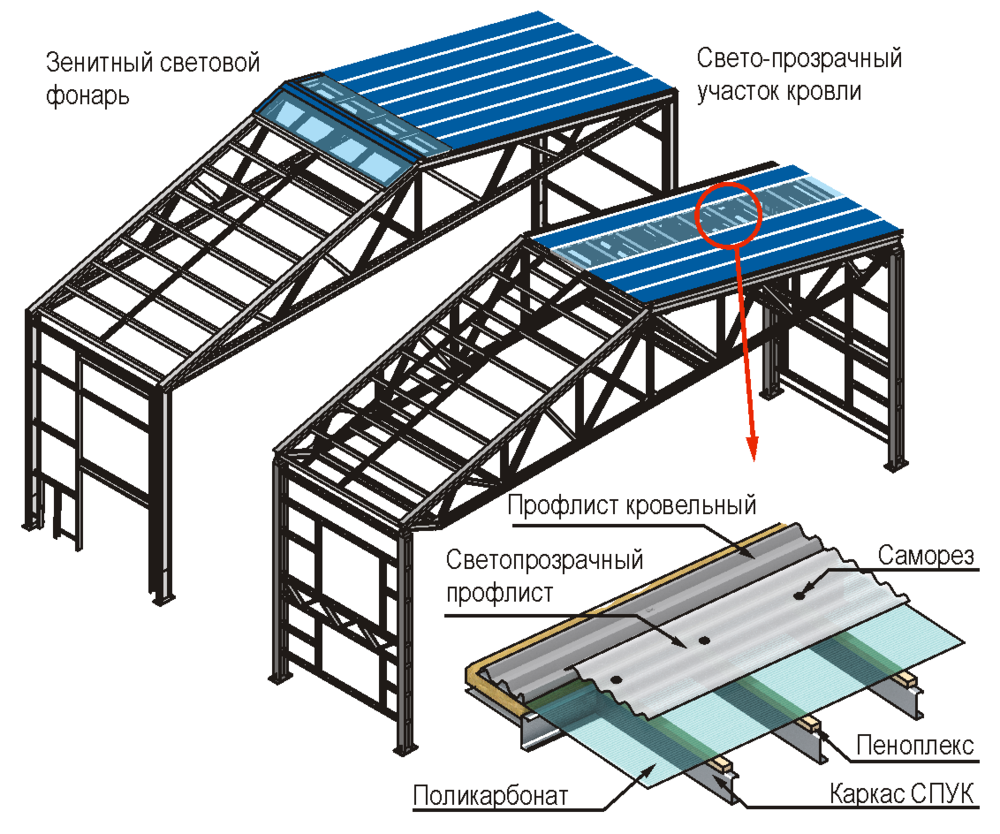

Для организации естественного освещения в складских зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Складские здания (альбом-презентация)
Коммерческие здания на стальных каркасах (альбом-презентация)
Компанией «Андромета» разработано типовое решение самонесущего стеллажного склада с каркасом из стальных холодногнутых оцинкованных профилей, полностью отвечающее требованиям строительных норм безопасности. Конструкция позволяет возводить высотные склады, в том числе морозильные.
Преимущества высотного самонесущего склада:
- максимальный полезный объем при минимальной площади застройки за счет большой высоты
- эффективное использование объема за счет интеграции стеллажных систем в конструкции здания
- эффективное использование морозильного оборудования.
Почему стоит предпочесть склад от «Андрометы»?
Металлокаркасы складских зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).
Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.
Почему стоит предпочесть склад от «Андрометы»?
Металлокаркасы складских зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).
Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.
Компанией «Андромета» разработана конструкция универсальной быстровозводимой металлической платформы с возможностью регулировки высоты и горизонтального положения (перемещение относительно продольной оси). Конструкция монтируется на болтах без применения крановой техники и является сборно-разборным сооружением с возможностью многократного использования. Разработка выполнена в интересах ОАО РЖД, но может быть применена для устройства погрузочно-разгрузочных сооружений на терминалах, складах и других логистических объектах.
Быстровозводимая регулируемая железнодорожная платформа ПУМА (альбом-презентация)
Компанией «Андромета» разработана конструкция универсальной быстровозводимой металлической платформы с возможностью регулировки высоты и горизонтального положения (перемещение относительно продольной оси). Конструкция монтируется на болтах без применения крановой техники и является сборно-разборным сооружением с возможностью многократного использования. Разработка выполнена в интересах ОАО РЖД, но может быть применена для устройства погрузочно-разгрузочных сооружений на терминалах, складах и других логистических объектах.
Быстровозводимая регулируемая железнодорожная платформа ПУМА (альбом-презентация)

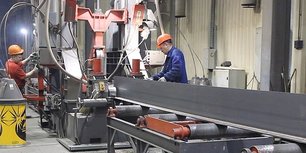

ИСПОЛЬЗУЕМЫЕ ТЕХНОЛОГИИ
Располагая сильным конструкторским отделом и диверсифицированным парком производственного оборудования, компания «Андромета» выпускает эффективные новаторские конструкции складских зданий на стыке технологий, чтобы обеспечить клиенту максимальную финансовую отдачу при минимальных вложениях. Складские здания проектируются на базе обширной библиотеки типовых конструктивных решений, элементов и узлов, что позволяет быстро спроектировать каркас, при необходимости оснастив его подкрановыми балками, пандусами, необходимым количеством воротных проемов нужных размеров, дополнительными опорами для стеллажей и пр.
Производственные процессы на заводе «Андромета» выстроены по принципу единого автоматизированного цикла – разработка чертежей, экспорт их в формате заданий для оборудования с ЧПУ, выпуск готовых деталей. Это минимизирует сроки изготовления конструкций и исключает ошибки при выполнении заказов.
30 - летний опыт нашей команды на рынке быстровозводимых зданий, сотни выполненных проектов в сфере логистики и обработки грузов гарантирует нашим заказчикам оптимальные решения для быстрого, экономного и качественного строительства складских зданий.
Преимущества
- Высокая заводская готовность
- Простая и быстрая сборка
- Сварка исключена: только болтовые соединения
- Решения для складов классов А+,А, В+,В, С
- Простое встраивание стеллажей и других систем хранения
- Простой монтаж инженерных систем без дополнительных опор
- Возможность установки ворот докового типа в любых местах и количествах
- Сжатые и строго соблюдаемые сроки поставки
- Минимум рейсов на доставку конструкций

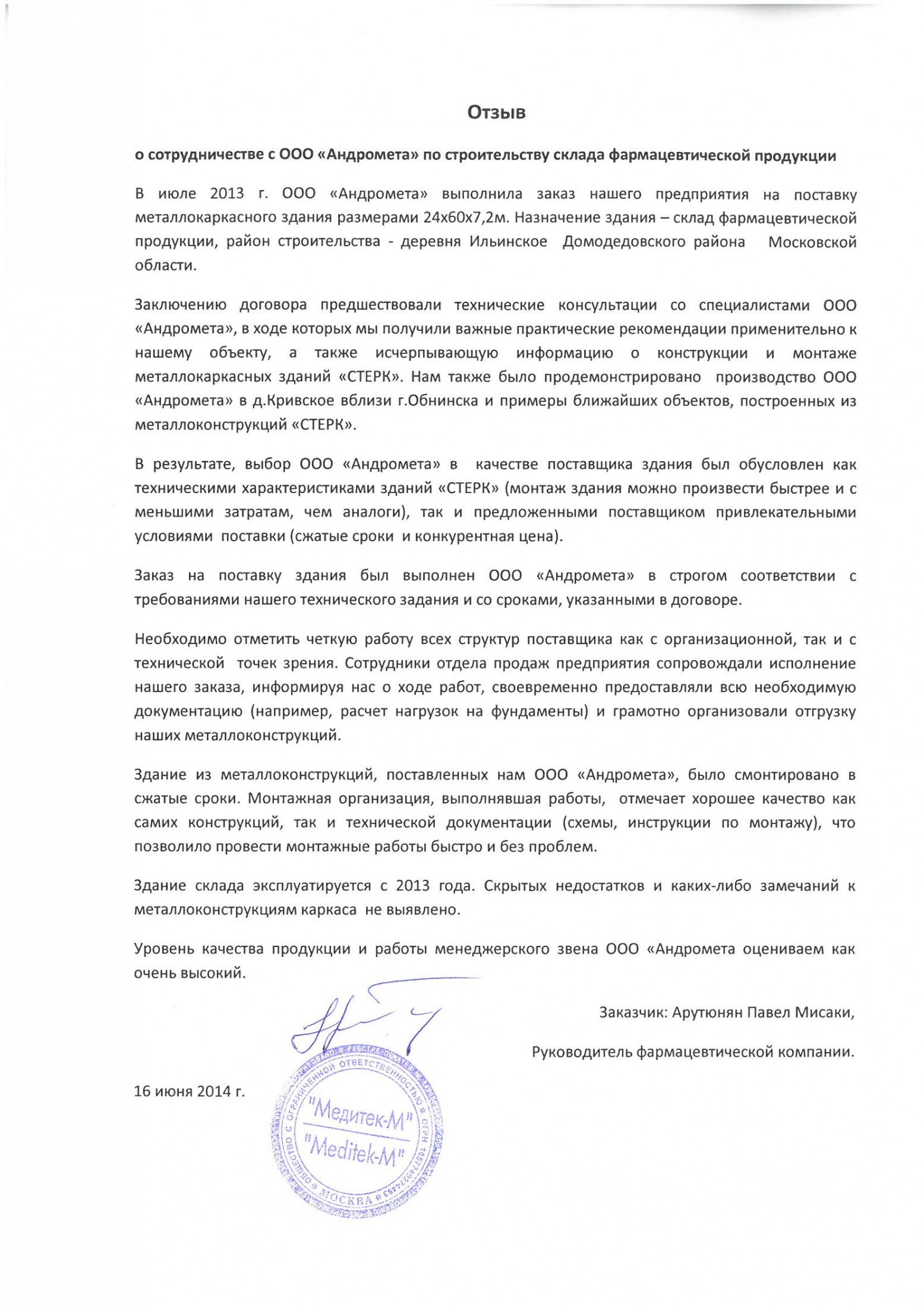

Отзывы
Цены
- несущие конструкции здания
- комплект прогонов для крепления ограждающих конструкций
- каркасы проемов
- набор анкеров
- набор крепежа
- технический паспорт на каркас (монтажные схемы и инструкции)
- каркас здания
- ограждающие конструкции: стеновой и кровельный профлист
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа для профлиста (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- комплект доборных элементов (уголки, нащельники)
- комплект крепежа ограждающих конструкций (саморезы)
- технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
- каркас здания
- ограждающие конструкции кровли и стен согласно ТЗ
- услуги монтажа здания (на готовый фундамент)
Как сэкономить
- Выбирайте здание из серийной линейки СТЕРК® или по готовому проекту. Такие здания изготавливаются по уже имеющимся рабочим чертежам, что сокращает затраты на проектирование и срок поставки.
- Серийные типоразмеры СТЕРК. Полный каталог готовых проектов
- Воспольуйтесь нашими специальными предложениями
- Закажите у нас только каркас как самую ответственную часть здания. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.
Полезные материалы
Материалы для скачивания:
