Холодные склады упаковки

Район
Тульская область, г.Богородицк
Год строительства
2014 г.
Размеры
2 х (24 х 60 х 7,2 м)
Полезная площадь
2880 кв.м
Состав:
2 идентичных корпуса (отличаются расположением проемов)
Тип каркаса
СТЕРК®: каркас из ЛСТК рамного типа
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 24 х 60 х7,2(h) м (h - высота до низа несущих конструкций)
К-во пролетов: 1
Этажность: 1
Шаг рам: 6 м
Кровля: вускатная, уклон 25%
Ворота: подъемно-секионные 3,0 х 3,5(h)м - 1 шт.

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: III снеговой район

Расчетная ветровая нагрузка: I ветровой район

Рейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV (R15) без дополнительной защиты (заключение ВНИИПО)

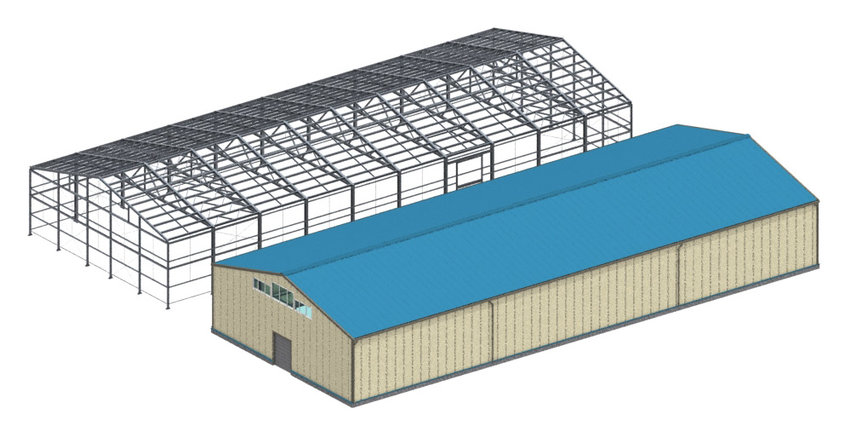

Конструктивные решения зданий холодных складов

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1


Каркасы серии СТЕРК

Материал : холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

1
п
2
Ограждающие конструкции кровли и стен

Оцинкованный и окрашенный профлист.

«АНДРОМЕТА» комплектует здания профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Холодные склады упаковки: о проекте

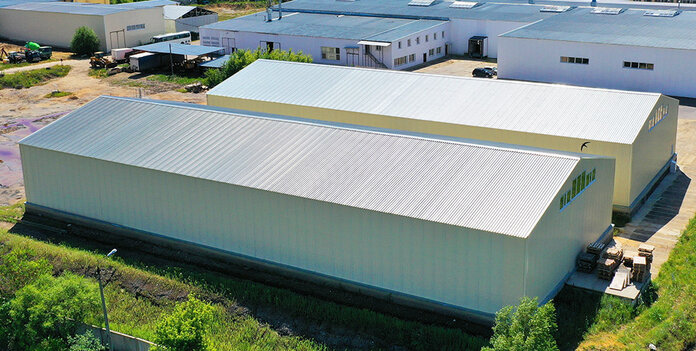

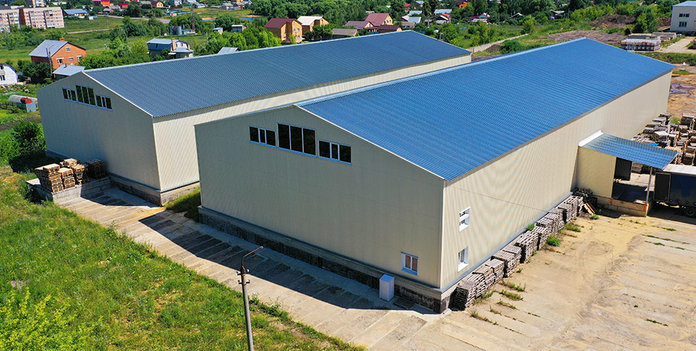

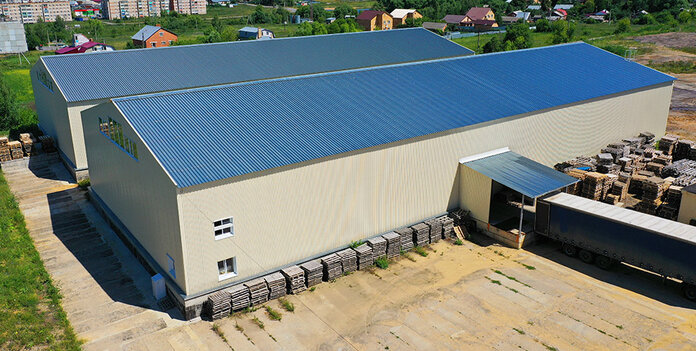

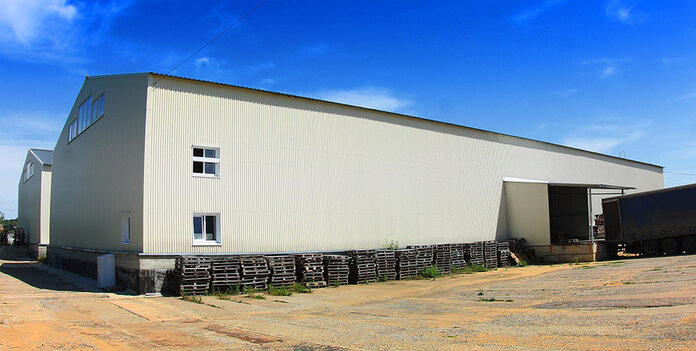

Быстровозводимые склады в г.ТулаВ 2014 году компания «Андромета» поставила Тульскому предприятию по производству картонной тары и упаковки два складских корпуса размерами 24 х 60 х7,2 м.
В 2019 году заказчик предоставил нам возможность наружной фотосъемки своих объектов и сообщил, что за 5 лет эксплуатации не выявил никаких изменений в состоянии несущих конструкций каркасов, в том числе – визуальных изменений цинкового покрытия. Как и все каркасы СТЕРК®, конструкции выполнены из стали 350 с цинковым покрытием 275 гр/кв.м.

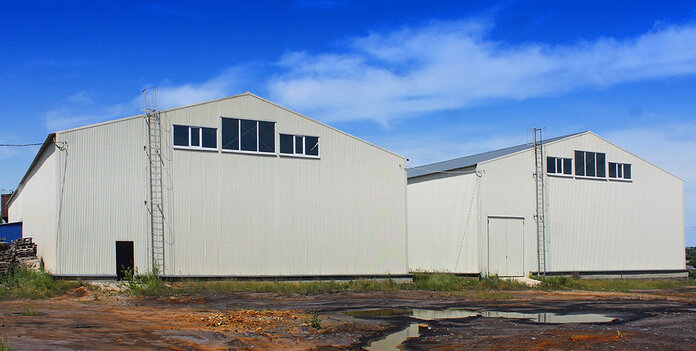

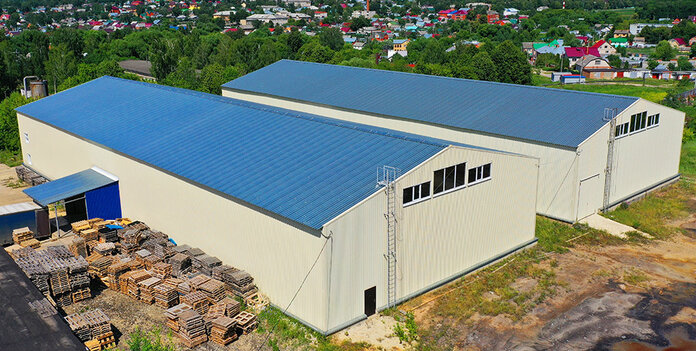

Это два здания СТЕРК базовой конфигурации, отличающиеся только расположением ворот (в одном случае подъемно-секционные ворота размерами 3,0 х 3,5 м установлены по торцу, в другом – по длинной стороне здания).

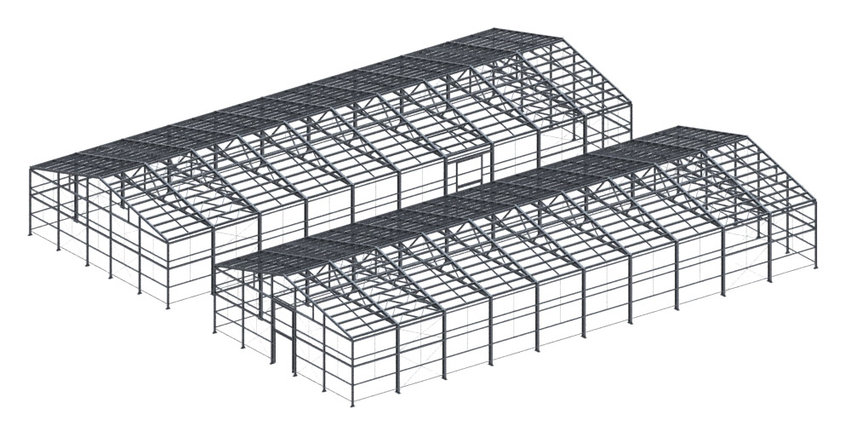

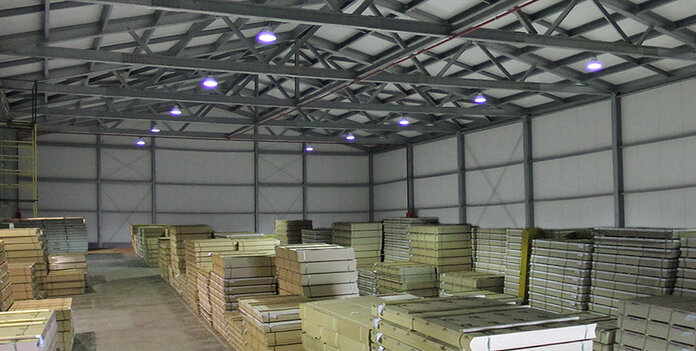

Холодные склады упаковкиПоперечники зданий СТЕРК состоят из шарнирно сопряженных между собой колонн и ферм треугольного очертания с уклоном верхнего пояса 25%. Сопряжение колонн с фундаментом – жесткое. Торцевые рамы состоят из стоек и балок постоянного сечения. Опирание колонн и стоек на фундамент – точечное, соединение жесткое. Пространственная жесткость здания обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением. Конструктивно связи являются гибкими и выполнены из цельных металлических прутков, устанавливаемых и натягиваемых при помощи резьбового соединения.


Особенность организации соединений поперечника СТЕРК – непосредственное примыкание деталей без применения фасонных элементов. Это снижает общую металлоемкость каркаса и повышает уровень его защиты от коррозии благодаря отсутствию чернометаллических деталей.

На всю базовую линейку зданий СТЕРК® в компании «Андромета» разработана конструкторская документация: такие заказы сразу передаются в производство, минуя трудоемкий этап проектирования. Для заказчика это – сокращение срока поставки и стоимости каркаса.

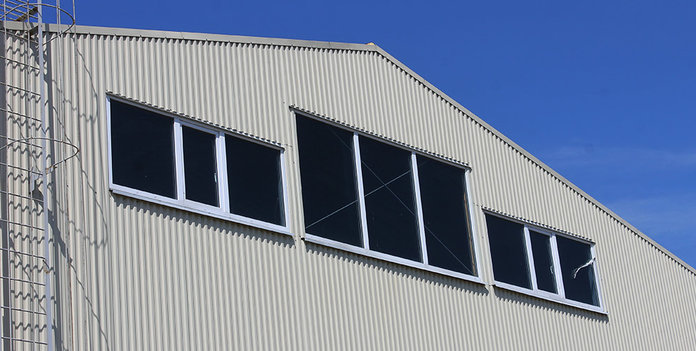

Здания складов – холодного исполнения. В качестве обшивки использовался оцинкованный и окрашенный профлист. По желанию заказчика здание может быть поставлено также в утепленном исполнении. В качестве теплоизоляции оптимальна полистовая сборка, обладающая наилучшим соотношением цены и теплозащитных свойств. Смотреть похожий проект утепленного здания.

Хочу такое здание

Другие проекты

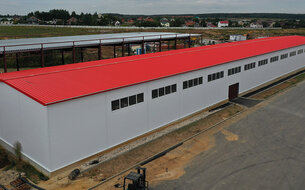

Холодный ангар 30 х 120 х 6 м
Московская область
2016 г.
30 х 120 х 6 м
3600 кв.м
Открыть проект
Склад горючих материалов
Московская область, г.Домодедово
2019 г.
15 х 90 х 6(h) м
1350 кв.м
Открыть проект
Склад стеллажного хранения
Московская область
2015 г.
24 * 62 * 8 (h) м
1488 кв.м
Открыть проект

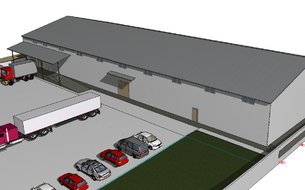

Склад для сейсмоактивной зоны (до 9 баллов)
