Заказ профиля

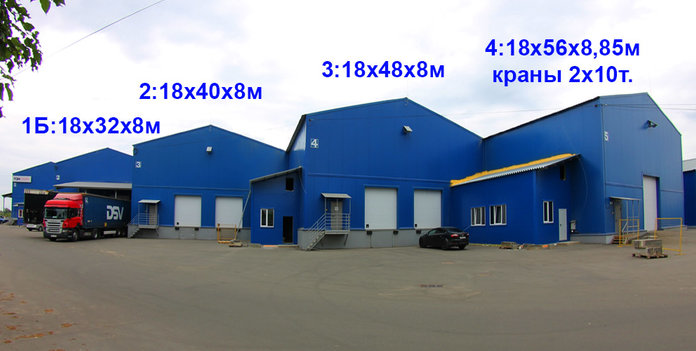

Логистический комплекс

Район
Московская область, Железнодорожный
Год строительства
2014 г.
Полезная площадь
3670 кв.м
Заказчик
Логистическая компания ПЭК
Подрядчик
ООО «Совинтех»
Особенности
Кран
Примыкание
Тип каркаса

Характеристики

Наименование Параметр Значение
Корпус 1: Размеры:

18 х 28 х 8 (h*) м (блок А), 18 х 36 х 8 (h) м (блок Б)

Ворота:

подъемно-секционные с распашной дверью 0,9х2,0 (h) м:
3,6х3,6(h)м – 1 шт., 3,6х4,0(h)м – 1 шт., 2,0х2,4(h)м – 1 шт.

Двери:

наружные стальные 0,9х2,1(h)м - по 2 шт.

Корпус 2: Размеры:  18 х 40 х 8 (h) м
Ворота: 3,2х3,3(h)м – по 2 шт., 2,0х2,4(h)м – по 1 шт.,
Двери: наружные стальные 0,9х2,1(h)м - по 1 шт.
Корпус 3: Размеры:  18 х 48 х 8 (h) м
Ворота: 3,2х3,3(h)м – по 2 шт., 2,0х2,4(h)м – по 1 шт.,
Двери: наружные стальные 0,9х2,1(h)м - по 1 шт.
Корпус 4: Размеры:  18 х 48 х 8,85 (h) м
Крановая эстакада:  для 2-х кранов грузоподъемностью по 10т, пролет 16 м
Ворота:

4,0х4,5(h)м – 2 шт.

Двери:

наружные стальные 0,9х2,1(h)м - по 2 шт.

Общие характеристики комплекса К-во пролетов: 1 (все корпуса)
Шаг колонн:

- каркасы зданий - 4 м;
- крановая эстакада корпуса 4 – 6 м

Кровли:

двускатные, уклон 25% (все корпуса)

Водосток:

внутренний организованный (водосточные желоба на стыках корпусов)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV(R15) без дополнительной защиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена
Стоимость каркаса на 10% ниже аналогов
Монтаж каркаса на 20% дешевле аналогов
Фундамент - на ~ 15% дешевле
Простое встраивание оборудования и коммуникаций
Повышенная антикоррозионная защита
Сжатые и строго соблюдаемые сроки поставки
Минимум рейсов на доставку конструкций
Всесезонность строительства
Минимум эксплуатационных расходов
Cокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Cокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения зданий логистического комплекса

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

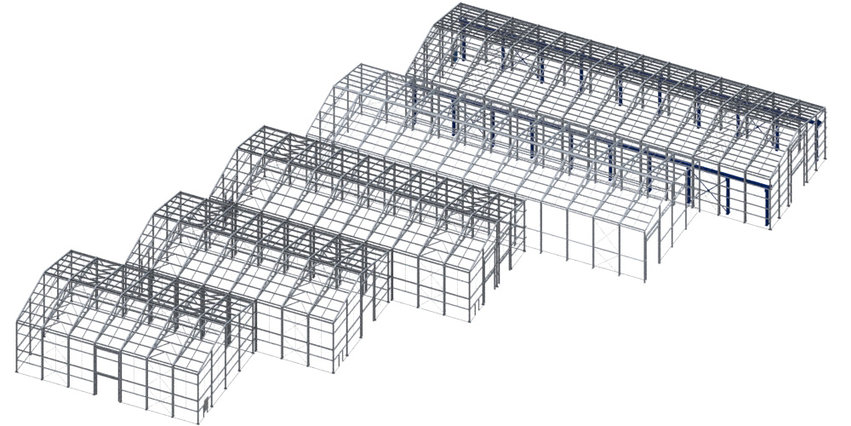

Несущие каркасы всех зданий логокомплекса полностью изготовлены из холодногнутых оцинкованных профилей и решены в рамках конструктивной системы  СТЕРК®. Это однопролетные рамно-связевые каркасы ферменного типа с двускатными кровлями уклоном 25%. Отличия от базовой конфигурации СТЕРК® - шаг поперечников, который принят равным 4 м, учитывая большую полезную высоту зданий. Соединения всех элементов треугольных решетчатых ферм и узлы присоединения ферм  к колоннам реализованы по бесфасонному принципу – с непосредственным примыканием элементов друг к другу и соединением на болтах нормальной прочности. Исключение чернометаллических соединительных элементов снижает металлоемкость каркаса и трудоемкость его сборки, увеличивает срок службы сооружения и снижает эксплуатационные затраты на восстановление антикоррозийных покрытий.

1
dghz
2

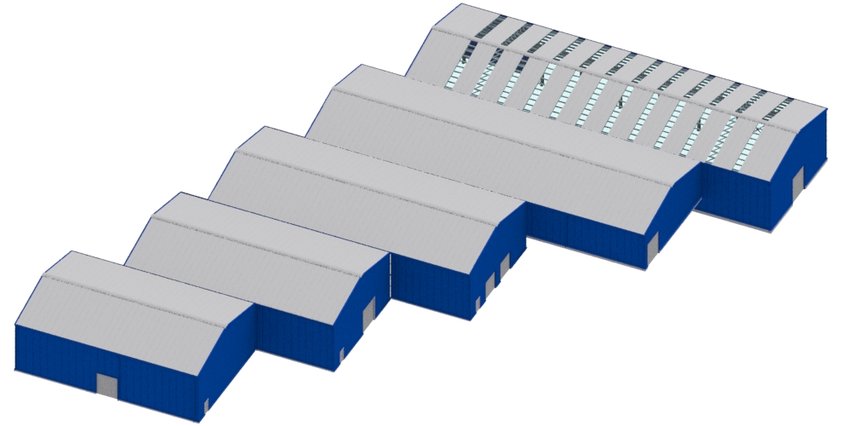

Ограждающие конструкции

- кровли: полистовая сборка двухслойная: профлист, утеплитель минераловатный фольгированный толщиной 150 мм (все корпуса)

- светопрозрачные участки (корпус 4): поликарбонат сотовый 16 мм + фибролист, hразмеры в плане 1 х18 м – 12 шт.

- стены: сэндвич-панели с минераловатным сердечником толщиной 100мм, раскладка вертикальная (все корпуса)

3

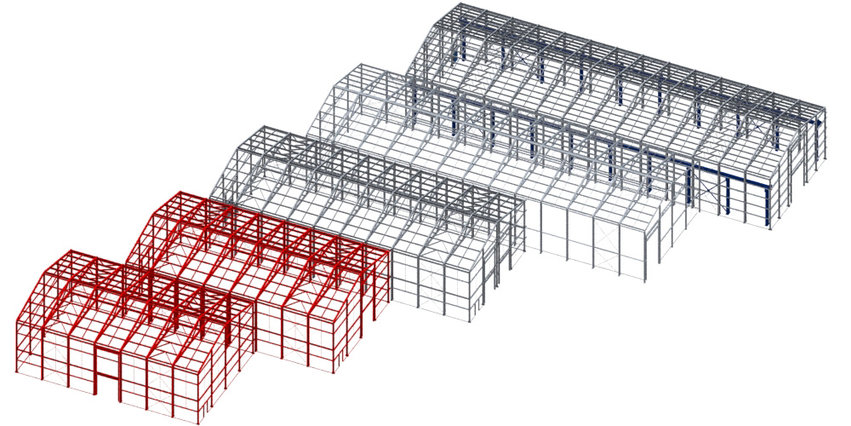

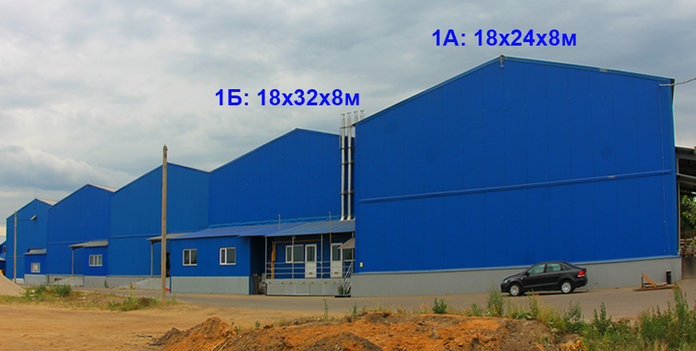

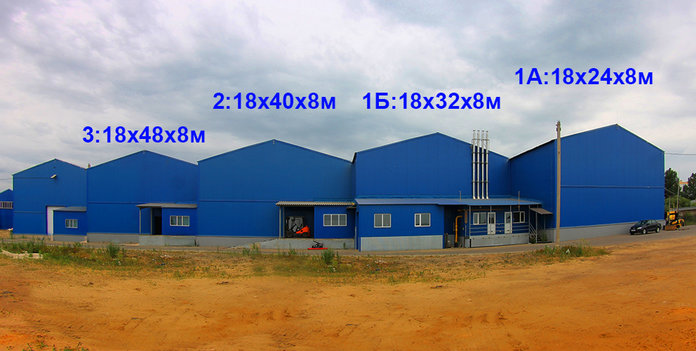

Корпус 1

Размеры: 18 х 28 х 8 м (блок А), 18 х 36 х 8 м (блок Б)

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

4
Корпус 2

Размеры:18 х 40 х 8 м

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

5
Корпус 3

Размеры: 18 х 48 х 8  м

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

6

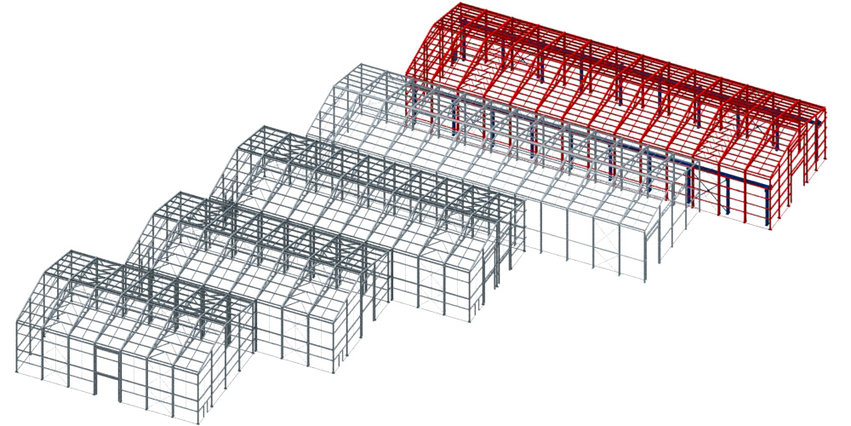

Корпус 4

Размеры: 18 х 48 х 8.85  м

Каркас здания: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Отдельно стоящая крановая эстакада: из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27772, покрытие - грунт ГФ-021 толщиной 40 мкм)

Подробнее об этом здании

Хочу такое здание

Отзыв заказчика

Благодаря высокому профессиональному уровню управления, применению современных проектных решений, новейших производственных технологий проектирование и изготовление было выполнено в запланированные сроки при оптимальной стоимости. ООО «Совинтех» дает высокую оценку и рекомендует ООО «Андромета» в качестве производителя металлоконструкций.
ООО «Совинтех»
Гребенкина Е.Г. – заместитель генерального директора

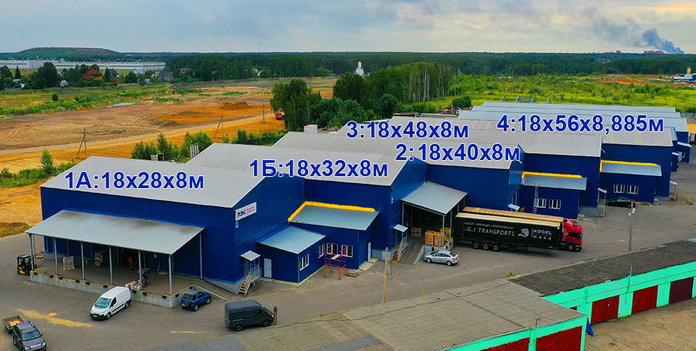

О проекте логистического комплекса

Строительство складов – одно из самых востребованных применений серии быстровозводимых зданий СТЕРК® на каркасах из стальных холодногнутых оцинкованных профилей. Возможности серии рассчитаны на обширный круг задач складского строительства, включая возведение крупных логистических комплексов и терминалов. Система СТЕРК®, созданная по принципу трансформера, позволяет легко реализовать требуемые объемно-планировочные решения на единой элементной базе и с применением типовых узлов. При необходимости серийный каркас может быть модифицирован путем дополнения или частичной замены несущих конструкций из холодногнутых профилей элементами из черного металла (комбинированный каркас) – как правило, сварной балкой, которая выпускается заводом ЛМК «Андромета», либо горячекатаными профилями. Это позволяет использовать систему СТЕРК® для возведения складов любой категории – вплоть до А+.

Примером модифицированного решения СТЕРК® может служить крупный логистический комплекс ведущей российской транспортной компании ПЭК в г.Железнодорожный Московской области, для которого «Андромета» спроектировала и изготовила каркасы 4-х зданий общей площадью ~ 3700 кв.м.

Логокомплекс предназначен для обработки и хранения непродовольственных грузов. В поставку завода «Андромета» входила его часть, состоящая из четырех  корпусов – трех складов стеллажного хранения (корпуса 1-3) и цеха грузообработки (корпус 4). Каркасы зданий примыкают друг к другу, образуя температурно-деформационные швы. Все здания имеют пролет 18 м, причем первый корпус состоит из 2 конструктивно независимых объемов шириной 18 м каждый. Все складские корпуса имеют полезную высоту 8 м и разные длины в соответствии с генпланом. Для удобства погрузочно-разгрузочных работ пол зданий складов располагается на высоте 1.05 м над уровнем подъездов. В торцевых стенах всех складов предусмотрено по два погрузочно-разгрузочных дока, оснащенных докшелтерами и уравнительными платформами.

Корпус грузообработки высотой 8,85 м оборудован двумя кран-балками грузоподъёмностью 10 т каждая, для которых в здании установлена отдельно стоящая одноуровневая эстакада с общими для обоих кранов подкрановыми путями (подробнее - на странице проекта). Эстакада выполнена из сварных двутавровых балок, а несущие каркасы всех 4-х зданий полностью изготовлены из холодногнутых оцинкованных профилей и решены в рамках конструктивной системы СТЕРК®.

Проект строительства логистического комплекса был выполнен в 2014 году, а летом 2019 представители компании «Андромета» посетили объект с целью его фотосъемки и получения обратной связи по поводу качества поставленных конструкций. За 5 лет эксплуатации каких-либо механических отклонений и видимых изменений состояния цинкового покрытия не выявлено. Заказчик конструкций, которым выступала компания «Совинтех», дал положительный отзыв о сотрудничестве с нашим предприятием.
