Склад для сейсмоактивной зоны (до 9 баллов)

Район

г.Ереван, Армения

Год строительства

2016

Размеры

24 х 60 х 6(h) м

Полезная площадь

1440 кв.м.

Пролеты

1

Этажность

1

Особенности

Сейсморайон

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	24 х 60 х 6(h) м (h - высота до низа несущих конструкций)
Шаг рам:	6 м
Окна:	1,8 х 0,9(h)м – 20 шт., 1,8 х 1,2(h)м – 1 шт., 0,9 х 1,2(h)м – 2 шт., по торцам
Ворота:	3 х 3(h)м – 2 шт. по длинной стороне
Двери:	1,0 х 2,1(h)м – 2 шт., 0,9 х 2,1(h)м – 1 шт. по длинной стороне; 0,8 х 2,1 (h)м – 1 шт.,
Козырьки:	3 шт. общей площадью 81 кв.м, покрытие - профлист

Информация

Климатические условия строительства

Снеговая нагрузка: 98 кг/кв.м

Ветровая нагрузка: 50 кг/кв.м

Сейсмонагрузка: до 9 баллов

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

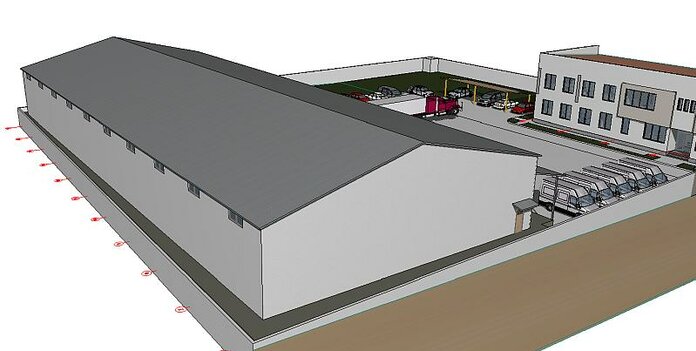

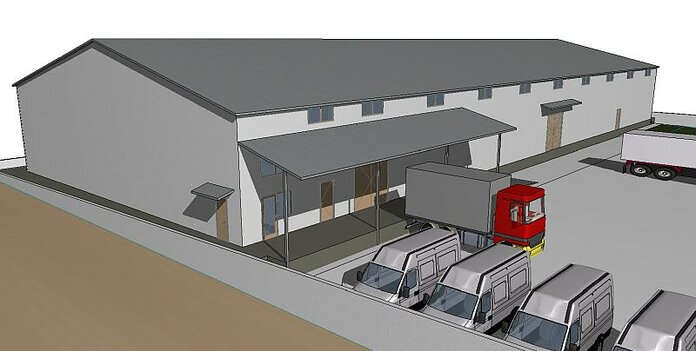

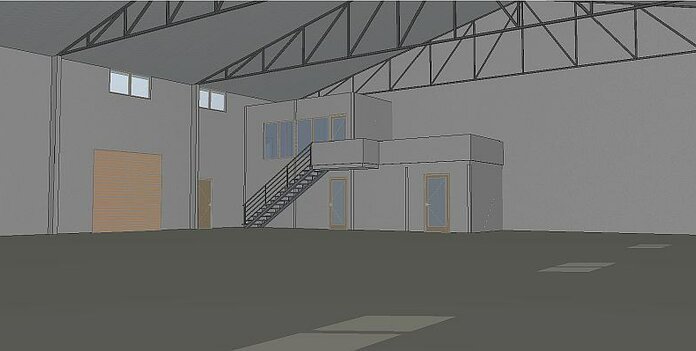

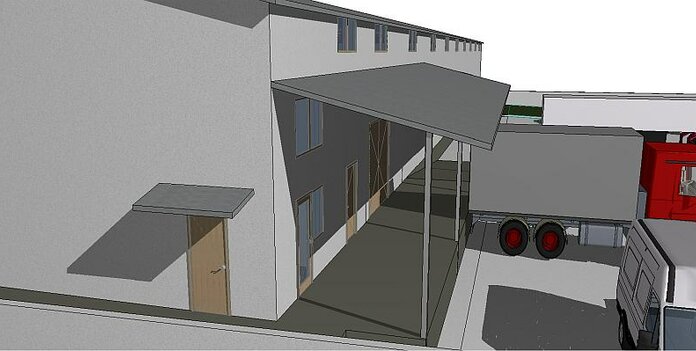

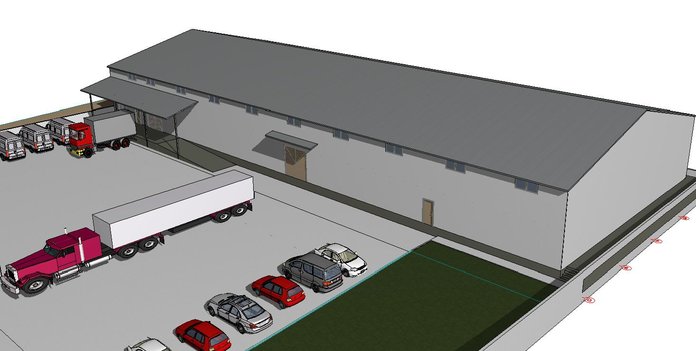

Конструктивные решения здания склада для сейсмоактивной зоны (до 9 баллов)

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

1

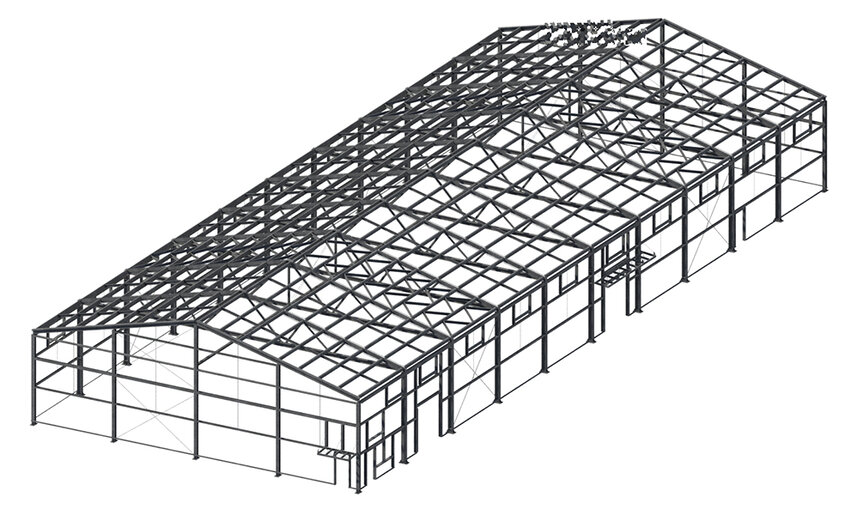

Тип каркаса: комбинированный

фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)

1

2

Ограждающие конструкции

кровля: сэндвич-панели
стены: сэндвич-панели

Хочу такое здание
