Чем производственные здания от «Андрометы» лучше других?
Металлокаркасы производственных зданий поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).
Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()

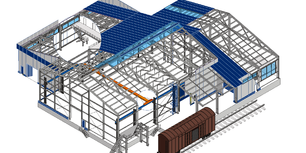

Рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности производственного здания. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей. Комбинированные решения отличаются большим разнообразием: для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.
Буклет Здания со стальными каркасами комбинированного типа
Буклет Производственные здания
![img]()
Производственные бескрановые здания небольших размеров целесообразно полностью изготавливать из стальных холодногнутых оцинкованных профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса.
Здания из гнутых профилей серии СТЕРК® выгодно отличают от аналогов 3 преимущества:
• полная заводская готовность всех элементов (упрощение монтажа)
• полное отсутствие чернометаллических деталей (повышение долговечности)
• официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).
Буклет Стерк - новое поколение металлокаркасных зданий
Буклет Производственные здания
![img]()
Крановые здания комплектуются эстакадой, которая может быть совмещена с несущими конструкциями самого здания: подкрановые балки опираются на колонны, на них монтируются рельсы кранового пути. Это решение минимизирует номенклатуру элементов каркаса и объем монтажных работ.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Крановая эстакада может быть решена в виде независимой конструкции с опиранием на собственные колонны без передачи нагрузок на каркас здания. Это решение исключает динамическое воздействие работающего крана на основной каркас, а также позволяет при необходимости установить кран пролетом меньшим, чем ширина здания.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Конфигурации ферм производственных зданий выбираются при проектировании, исходя из требований технического задания и экономической целесообразности. Во многих случаях оптимальное решение – серийные треугольные фермы СТЕРК® с уклоном верхнего пояса 25%.
Особенность фермы СТЕРК® - бесфасонное примыкание раскосов к поясам, т.е. отсутствие деталей из черного металла. Это минимизирует вес и повышает уровень антикоррозионной защиты конструкции. Сопряжение с колоннами – на болтах нормальной прочности.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются в комбинированных системах.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
В зависимости о параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут выполняться из сварного либо прокатного двутавра или из холодногнутых оцинкованных профилей, составленных в единое двутавровое сечение.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Инновация компании «Андромета» - гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
«Андромета» применяет в своих конструкциях также различные связевые системы жесткого типа – из круглой трубы, уголка, полосы и других материалов. Если необходимо оставить свободным пространство между соседними колоннами (например – для организации воротных проемов) - используются портальные связи.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
В производственных зданиях часто требуется вертикальное зонирование, устройство технических этажей, антресолей, площадок для установки и обслуживания оборудования. Все это требует организации межэтажных перекрытий.
Наше типовое решение - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.
Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Листовка Профлист
Буклет Производственные здания
![img]()
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
![img]()
Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при внедрении новых технологических процессов, модернизации оборудования и др.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
