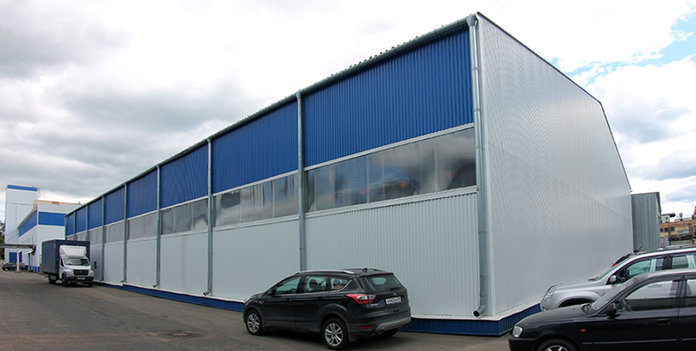

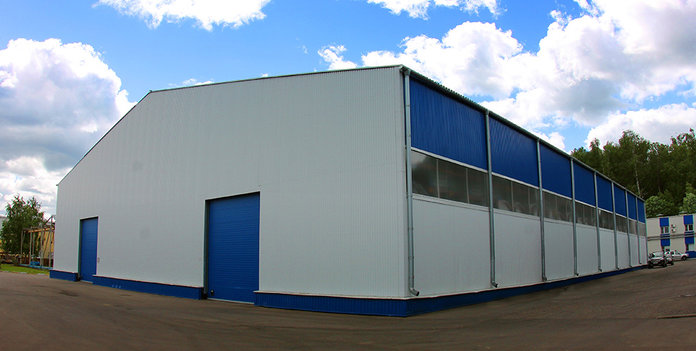

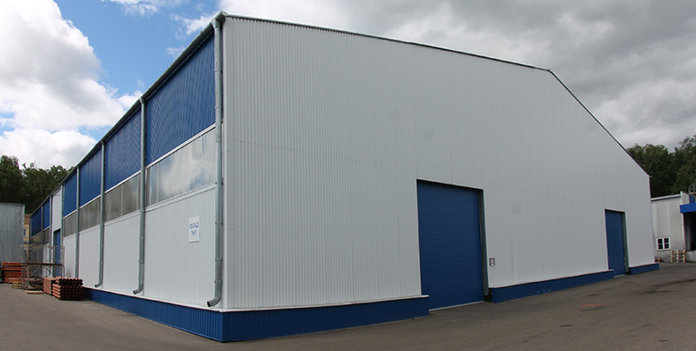

Ангар 36 х 48 х 7 м

Район

Калужская область

Год строительства

2015 г.

Размеры

36 х 48 х 7 м

Полезная площадь

1728 кв.м

Назначение

Холодный склад

Пролеты

2 (18м, 18 м)

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размер:	36 х 48 х 7 (h)м (h - высота до низа несущих конструкций)
Шаг рам:	6 м
Этажность:	1
Кровля:	двускатная, уклон 20%

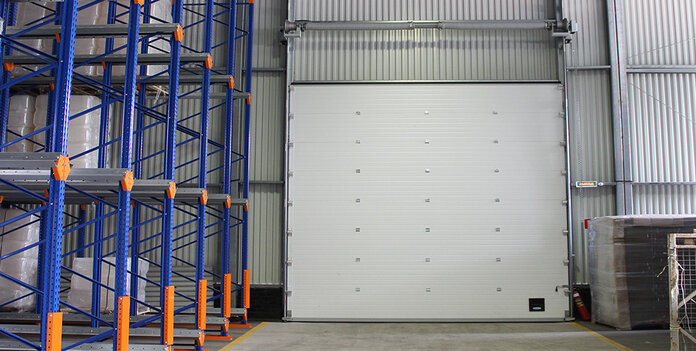

Ворота:	подъемно-секционные 4,0х4,5(h)м - 2 шт. по торцу, 1 шт. – по длинной стороне здания
Ограждающие конструкции кровли и стен	оцинкованный и окрашенный профлист

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Хочу такое здание

Конструктивные решения здания ангара 36 х 48 х 7 м

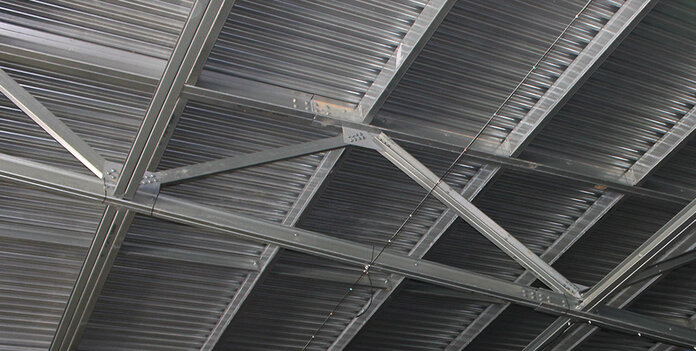

Каркас

Конструктивная система: СТЕРК

Каркас: комбинированный

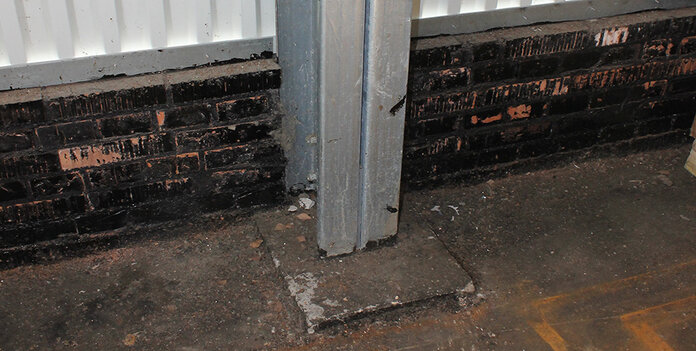

- внешние колонны, фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)
- центральные колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)

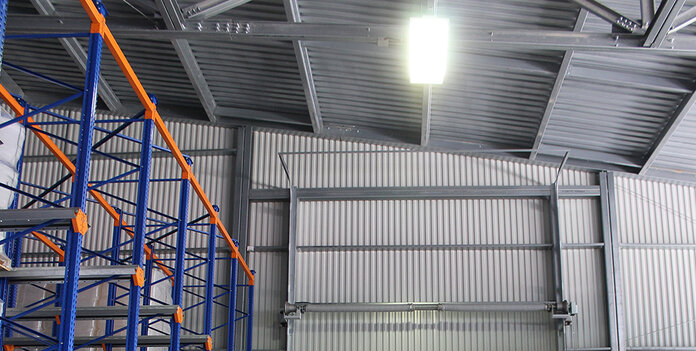

Каркас здания решен в виде ряда двухпролетных поперечников состоящих из колонн постоянного сечения и ферм.

Сопряжение фермы с колонной шарнирное. Сопряжение колонн с фундаментом жесткое. Сопряжение стоек фахверка с фундаментом жесткое.

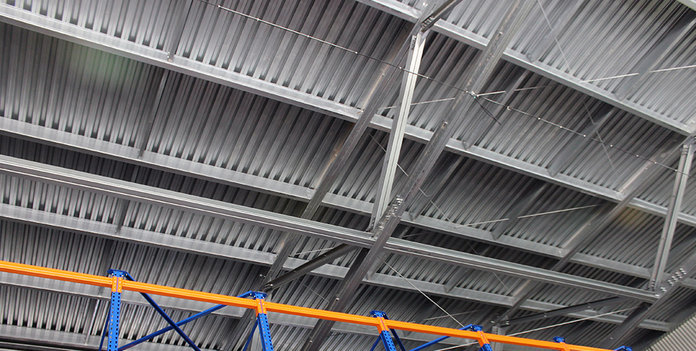

Прогоны покрытия – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения.

Пространственная жесткость здания обеспечивается совместной работой каркаса и системы гибких связей, устанавливаемых с предварительным натяжением.

1

Каркас

Конструктивная система: СТЕРК

Каркас: комбинированный

- внешние колонны, фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)
- центральные колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)

Каркас здания решен в виде ряда двухпролетных поперечников состоящих из колонн постоянного сечения и ферм.

Сопряжение фермы с колонной шарнирное. Сопряжение колонн с фундаментом жесткое. Сопряжение стоек фахверка с фундаментом жесткое.

Прогоны покрытия – установлены по разрезной схеме и выполнены из оцинкованных профилей соответствующего сечения.

Пространственная жесткость здания обеспечивается совместной работой каркаса и системы гибких связей, устанавливаемых с предварительным натяжением.

Хочу такое здание
