Холодный ангар 13 х 30 х 5 м
Характеристики
| Параметр | Значение |
|---|---|
| Шаг рам: | 6 м |
| Кровля: | двускатная, уклон 25% |
| Ворота: | распашные 4,5 х 4,0 (h) м - 2 шт. по торцам здания |
| Ограждающие конструкции: |
- кровля: оцинкованный профлист - стены: оцинкованный профлист |
Информация
расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV без огнезащиты
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Конструктивные решения здания холодного ангара
Варианты поставки:
- каркас здания;
- полнокомплектное здание
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой

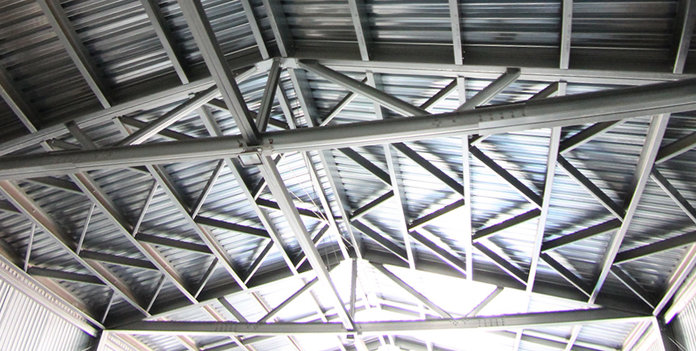

- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением

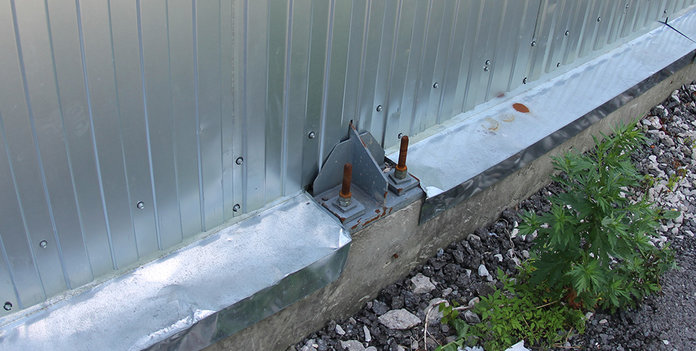

- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой
- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
Холодный склад 13 х 30 х 5 м: о проекте

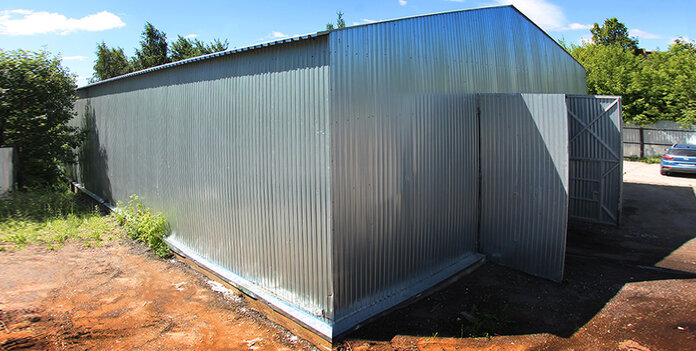

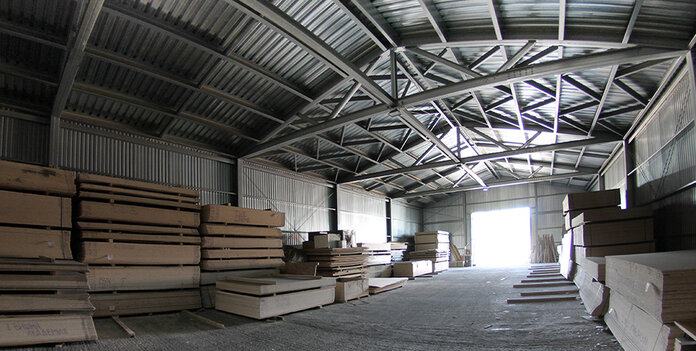

Ангар размерами 13х30х5 м построен в 2015 г. в г.Подольске Московской области и используется как склад материалов предприятия по производству мебели. Это здание неутепленного исполнения с экономичной, но надежной и долговечной обшивкой оцинкованным профлистом. Здание склада материалов выполнено на базе серийного конструктива СТЕРК. Гибкая система СТЕРК позволяет, применяя унифицированный набор элементов, проектировать и строить здания в широком диапазоне размеров и характеристик.
В данном случае по требованию заказчика ширина и высота здания приняты нестандартными, но все проектные решения – конструктивная схема, каркас поперечника, номенклатура элементов и узлы их сопряжения приняты в соответствии с альбомом технических решений СТЕРК. Поэтому по весовым характеристикам и простоте сборки здание ничем не уступает серийному.
Альбом технических решений СТЕРК, выпущенный компанией «Андромета», содержит все необходимые данные для проектирования каркасов коммерческих зданий из ЛСТК-профилей пролетом от 12 до 24 м и высотой от 3 до 8.4 м. Альбом бесплатно предоставляется заинтересованным проектным организациям.
