Теплый ангар 21 х 48 х 7,8 м

Район
Московская область
Год строительства
2019 г.
Размеры
21 х 48 х 7,8 м
Полезная площадь
1008 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Назначение: производственный склад
Размеры: 21 х 48 х 7,8 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 25%
Двери: 0,9 х 2,1(h)м – 2 шт.
Ворота: 3,0 х 3,5 (h) м - 1 шт.,  4,0 х 4,5 (h) м - 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

Конструктивные решения теплого ангара 21 х 48 х 7,8 м

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

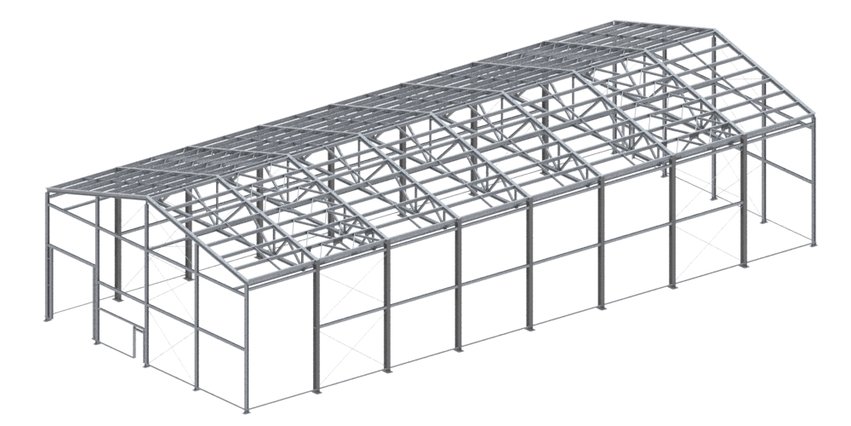

Комбинированный каркас

  • Колонны: сварные двутавры постоянного сечения
  • Фермы: из холодногнутых С-профилей
  • Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
  • Связи: гибкие, установлены с предварительным натяжением
  • Соединения: на болтах нормальной прочности
  • Материал конструкций: сталь по ГОСТ Р52246-2016, ГОСТ 27772-2015
1
2

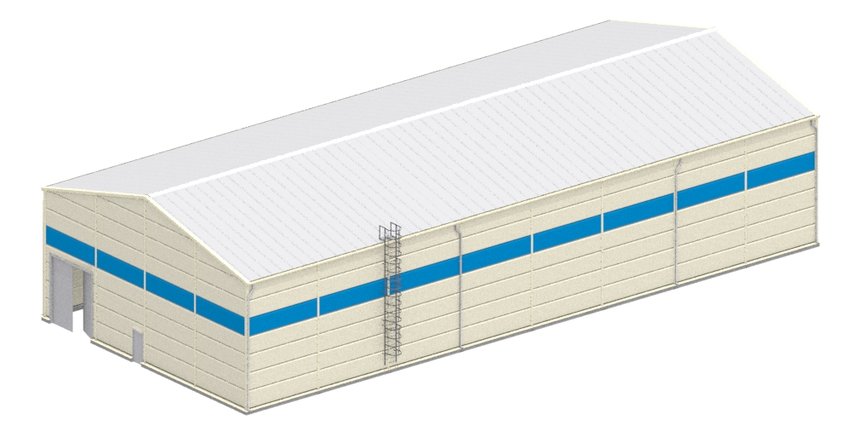

Ограждающие конструкции

Кровля: сэндвич-панели с базальтовым утеплителем толщиной 150 мм
Стены: сэндвич-панели с базальтовым утеплителем толщиной 120 мм, раскладка горизонтальная

Хочу такое здание

О проекте

Теплый ангар 21 х 48 х 7,8 м

Вашему вниманию – типовой проект утепленного ангара, который может использоваться для разных целей. В нем можно разместить обогреваемый склад, производственный цех, автосервис, сельскохозяйственное хранилище.

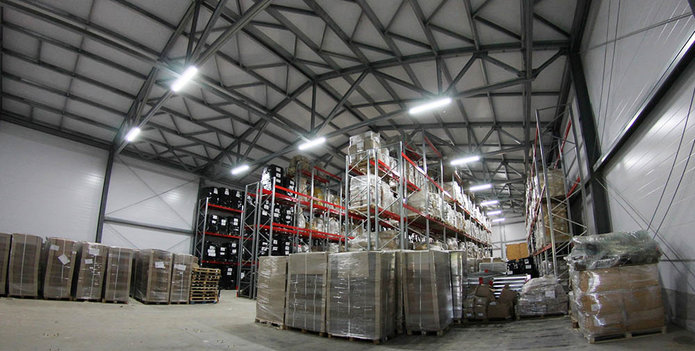

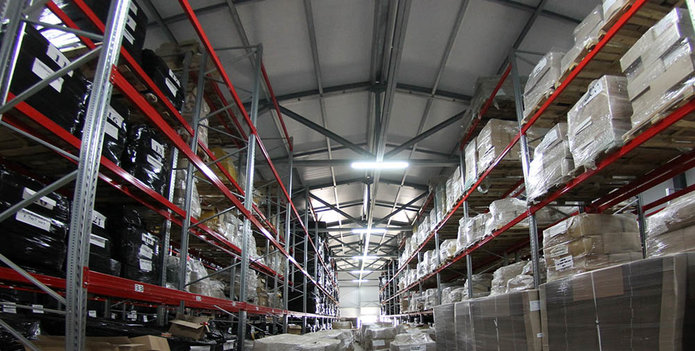

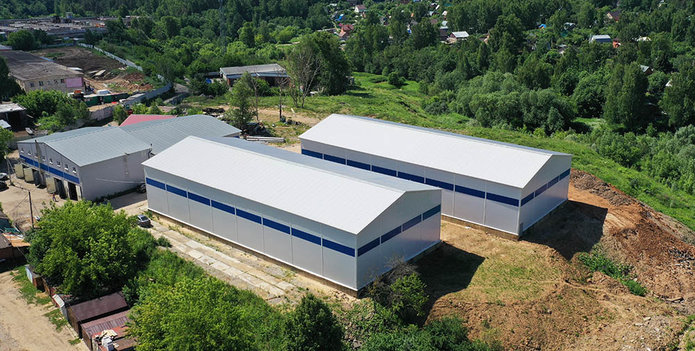

Ангары, построенные по этому проекту в г.Дедовск Московской области, используются для логистических целей: в них хранятся полимерные изделия и комплектующие для ремонта автотехники. Складское хозяйство размещено на территории автосервиса «Гриф» - самого рейтингового в городе.

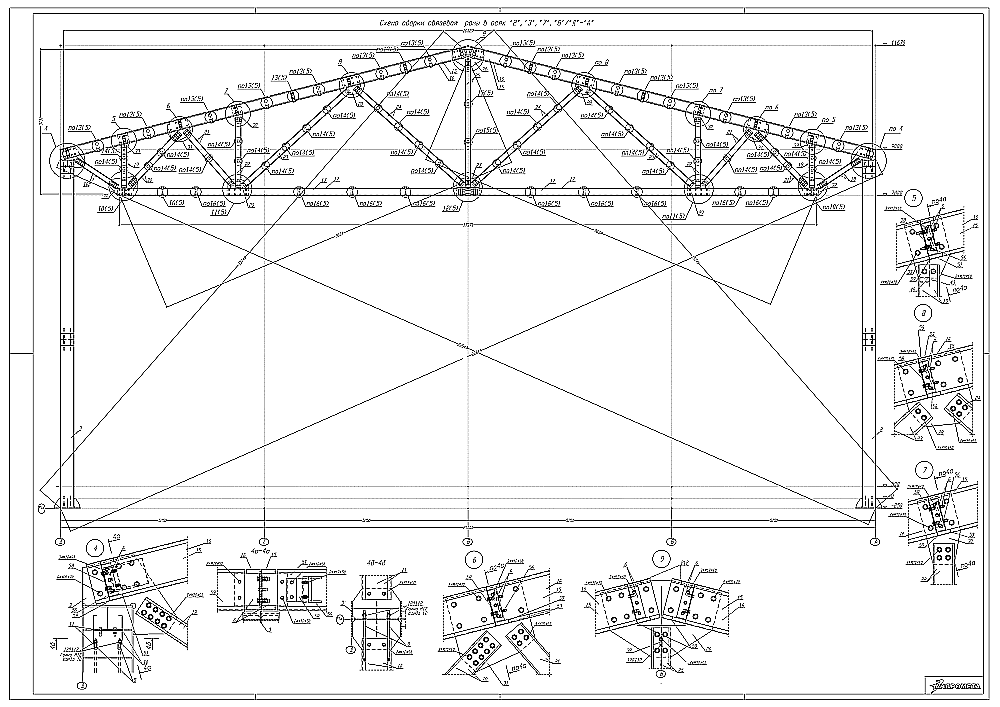

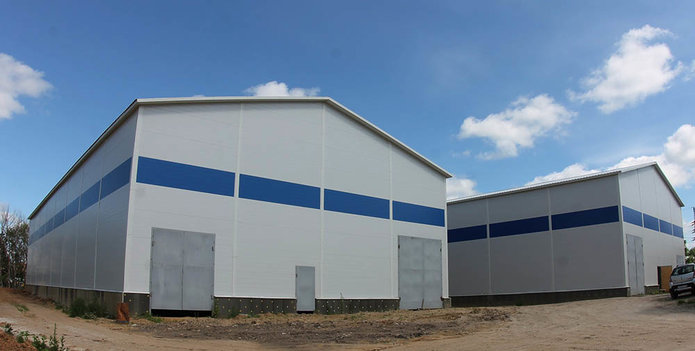

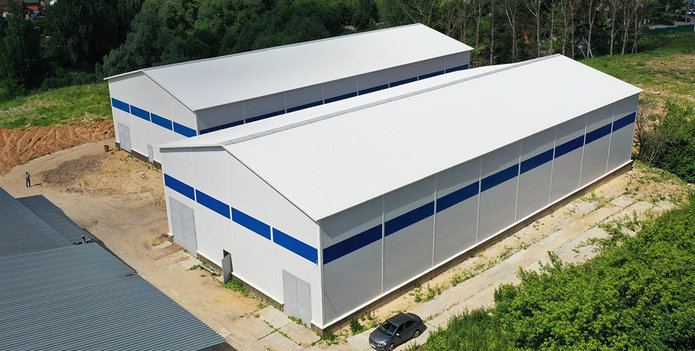

Два идентичных складских здания  изготовлены по проекту, созданному на основе сочетания элементов из черного металла и ЛСТК: каркасы комбинированного типа из стальных холодногнутых профилей и сварных двутавров. Вместо классических треугольных ферм СТЕРК® в этом проекте применены фермы трапециевидного очертания с соединениями через фасонные элементы. Этот выбор обусловлен особенностями площадки строительства. Фермы шарнирно сопряжены с колоннами из сварных двутавров постоянного сечения.  Фахверки, прогонные системы, каркасы четырёх воротных и дверных проемов также изготовлены из ЛСТК-профилей.

Здания были построены в 2019 году и сейчас успешно эксплуатируются. Благодарим заказчика за предоставленную возможность фотосъемки объектов.
