Заказ профиля

Цех 36 х 41 х 6 м

Район
Московская область, г.Щелково
Год строительства
2017
Размеры
36х41х6 м
Полезная площадь
1476 кв.м
Пролеты
2 (18 м, 18 м)
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 36 х 41 х 6 (h)м (h - высота до низа несущих конструкций)
Шаг рам: основной - 6 м
Кровля: двускатная, уклон 10%

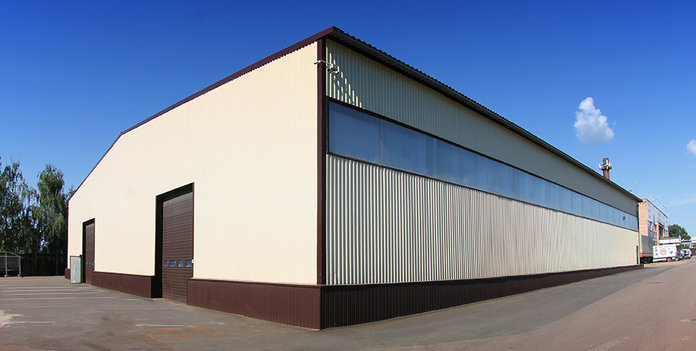

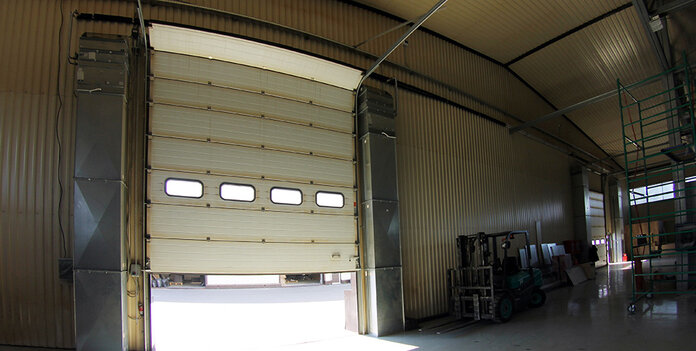

Ворота: подъемно-секционные 3,0 х 3,0 (h)м - 2 шт. по торцу здания

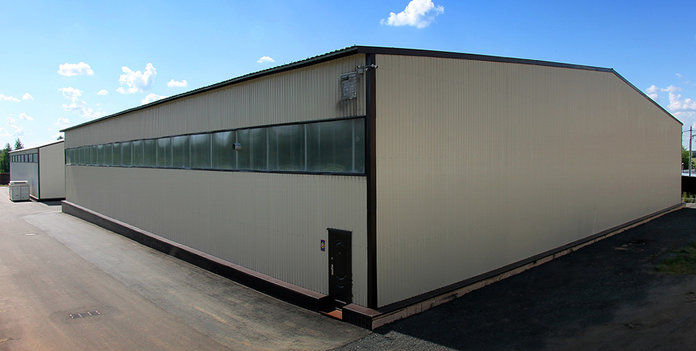

Окна: ленточное остекление (сотовый поликарбонат) 41 х 1,05 (h)м - 2 шт. по длинным сторонам здания

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства
Долговечность и надежность
Минимум эксплуатационных расходов

Конструктивные решения здания цеха 36 х 41 х 6 м

1

Каркас серии СТЕРК

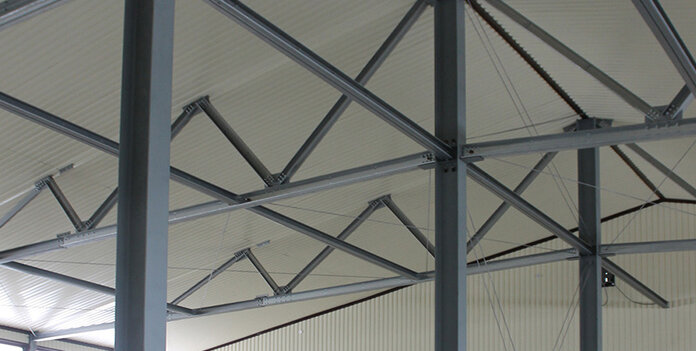

Основные несущие конструкции: двухпролетные поперечники из колонн и ферм треугольного очертания из холодногнутых С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

1
2
Ограждающие конструкции

Кровля: полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель толщиной 200 мм, профлист)

Стены:  полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель толщиной 150 мм, профлист)

Хочу такое здание

О проекте цеха 36 х 41 х 6 м

Здание цеха построено в 2017 г. в г.Щелково Московской области в составе производственного комплекса комании Ремэкспо, специализирующейся на проектировании и строительстве ледовых катков и производстве систем холодоснабжения.

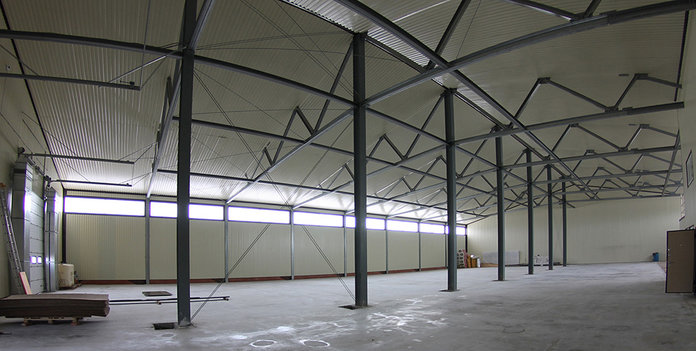

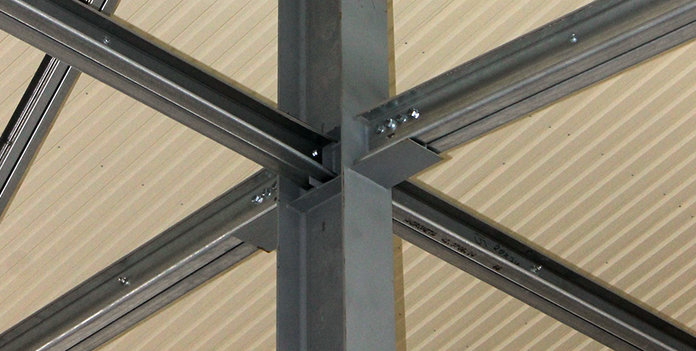

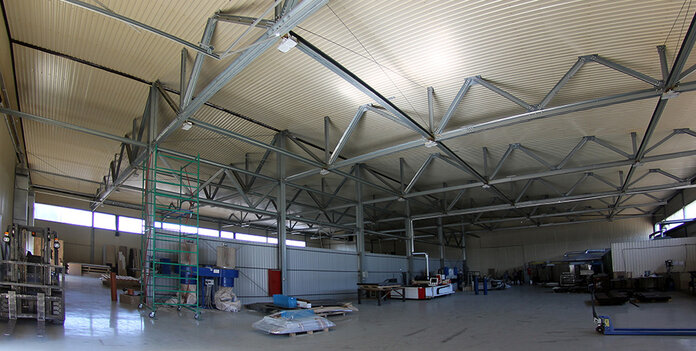

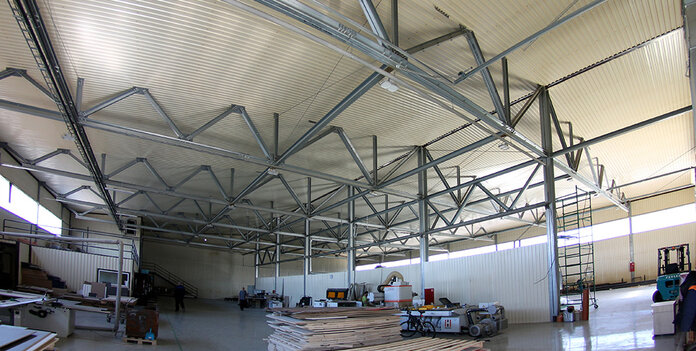

По конструктивной схеме это двухпролетный каркас под общей двускатной кровлей с уклоном 10%. Ширина каждого пролета – 18 м. Каркас представляет собой опциональную конфигурацию системы СТЕРК и полностью выполнен из стальных холодногнутых оцинкованных профилей. Колонны, стойки фахверка и пояса ферм покрытия состоят из спаренных С-профилей, соединенных между собой болтами и образующих единое сечение. Сопряжение колонн с фермами – шарнирное, с фундаментом – жесткое. Прогоны кровли и стен из холодногнутых профилей установлены по разрезной схеме. Для обеспечения пространственной жесткости и устойчивости каркаса предусмотрена система распоров и гибких связей.

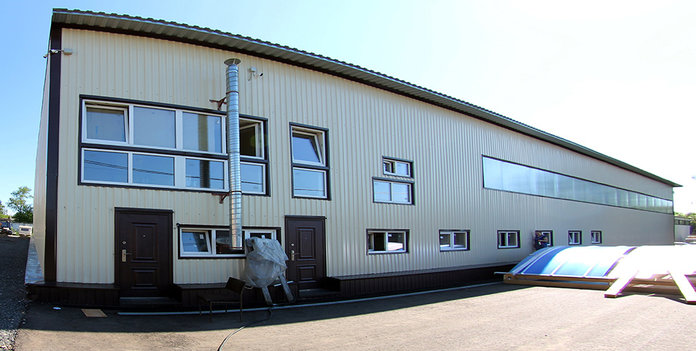

Здание цеха – утепленное. В качестве теплоизоляции использован рулонный минераловатный утеплитель. Этот экономичный вариант ограждающих конструкций, который широко применяет и рекомендует компания «Андромета», получил название «полистовой сборки». Стены и кровля здания, утепленного таким способом, обшиваются профлистом: снаружи (2-слойная полистовая сборка) или с обеих сторон (3-слойная сборка). Между наружным профлистом и каркасом монтируется 2 слоя минераловатного утеплителя, общая толщина которых подбирается исходя из условий эксплуатации здания.

Для предотвращения проникновения паров влаги и образования конденсата в толще утеплителя, обращенная внутрь здания поверхность утеплителя имеет гидроизоляционное покрытие из фольги, а по наружной стороне теплоизоляционного контура -установлен паропроницаемый гидроизоляционный барьер. В данном проекте для обшивки кровли и стен применен вариант трехслойной полистовой сборки.

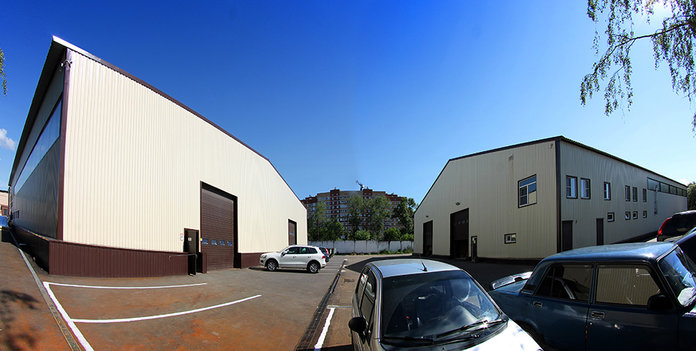

Поставка цеха – вторая работа, выполненная ООО «Андромета» для этого строительного проекта. Ранее на эту же площадку нашей компанией был поставлен каркас первого корпуса - складского здания размерами 33 х 44 х 6 м с комбинированным каркасом и аналогичными ограждающими конструкциями.
