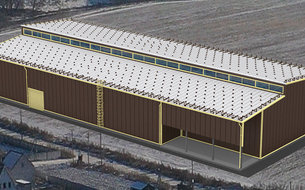

Цех электрооборудования

Район

Калужская область

Год строительства

2013 г.

Размеры

18 * 72 * 6 м

Полезная площадь

1296 кв.м

Пролеты

1

Этажность

1

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	18 * 72 * 6 (h)м (h - высота до низа несущих конструкций)
Шаг рам :	6 м
Окна:	3,6 * 1,8 (h)м – 16 шт.
Ворота:	3,5*3,5 (h)м – 2 шт.
Дверь:	металлическая 0.9х2.1(h)м – 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу

Хочу такое здание

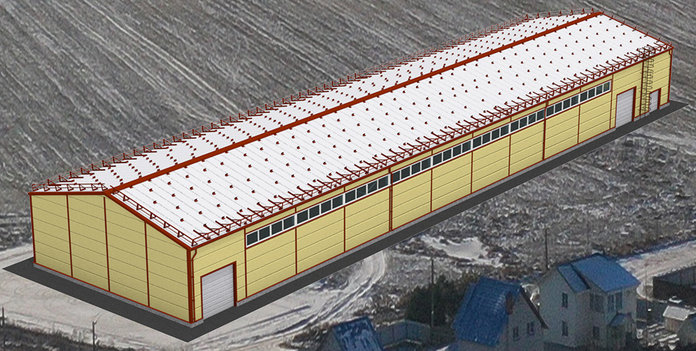

Конструктивные решения здания цеха по производству труб

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

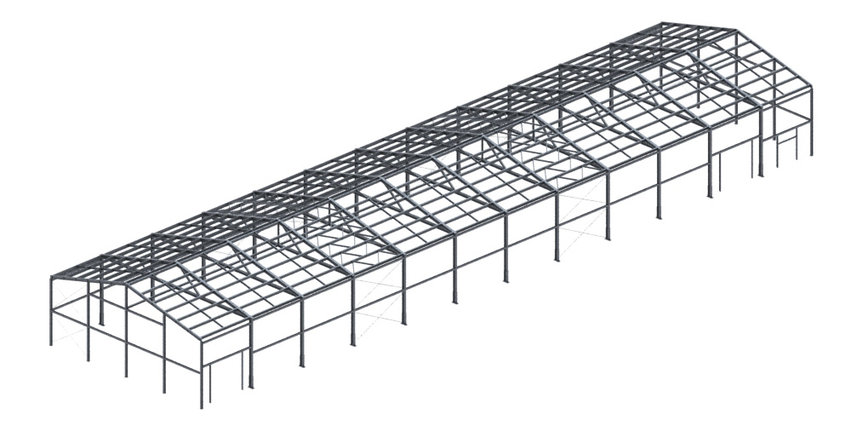

Каркас серии СТЕРК

Материал: холодногнутые оцинкованные профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Соединения: на болтах нормальной прочности

1

2

Ограждающие конструкции

Кровля: - сэндвич-панели 120 мм
Стены: - сэндвич-панели 100 мм

Хочу такое здание
