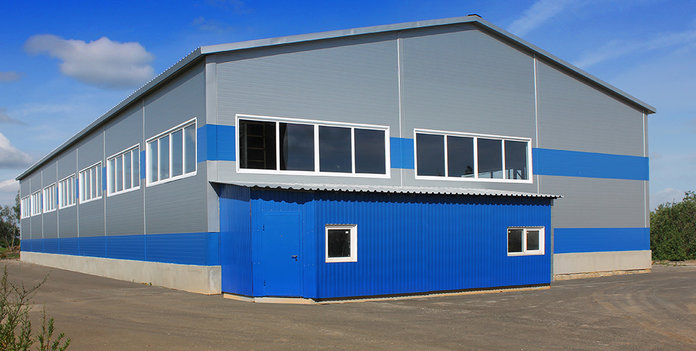

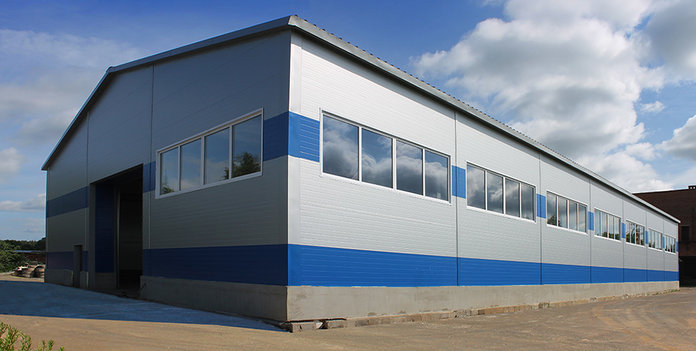

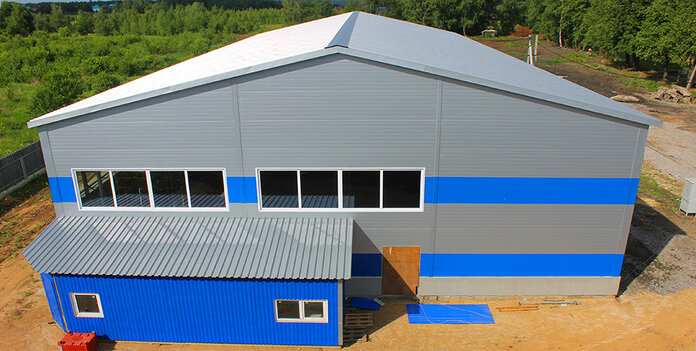

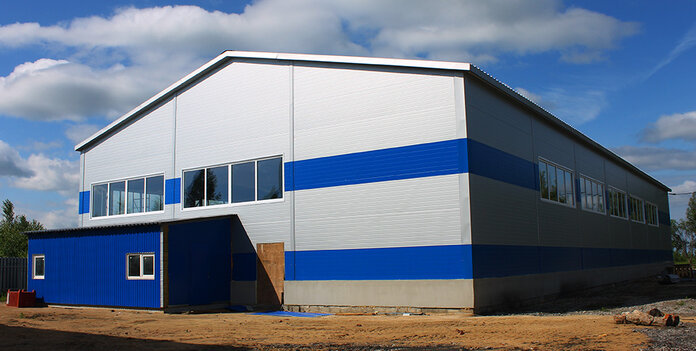

Цех электротехники

Район

Московская область

Год строительства

2014

Размеры

18 * 42 * 6,56(h) м

Полезная площадь

756 кв.м

Пролеты

1

Этажность

1

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	18 * 42 * 6,56(h) м (h - высота до низа несущих конструкций)
Шаг рам :	6 м
Кровля:	двускатная, уклон 25%
Окна:	5,0х1,2(h)м– 11 шт., отметка низа 3,3м

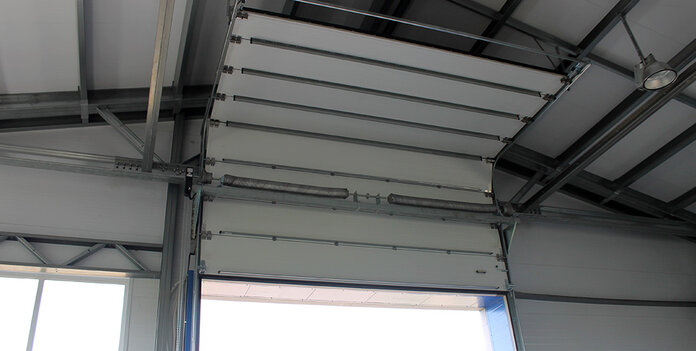

Ворота:	подъемно секционные 4,9х4,8 (h) м– 1 шт.
Двери:	1,0х2,0(h)м –2 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенность

Заданием на фундаменты предусмотрена установка отдельных колонн для крановой эстакады г/п 6,3т по всей длине здания.
Конструкции крановой эстакады проектировались и поставлялись дополнительно.

Хочу такое здание

Конструктивные решения здания цеха электротехники

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

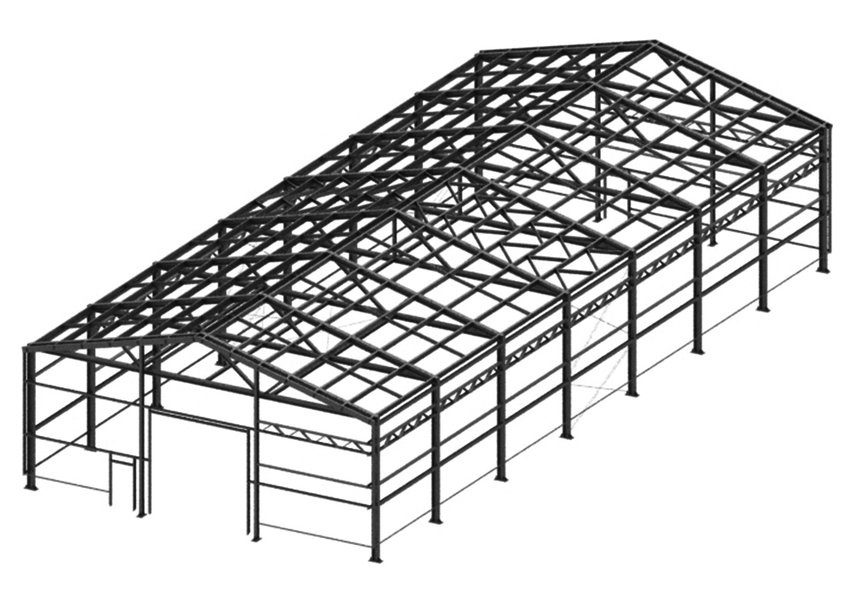

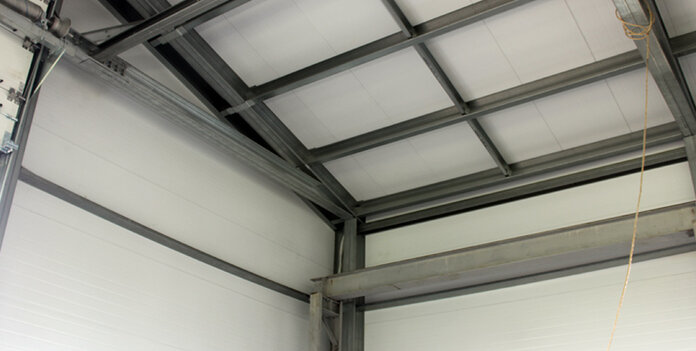

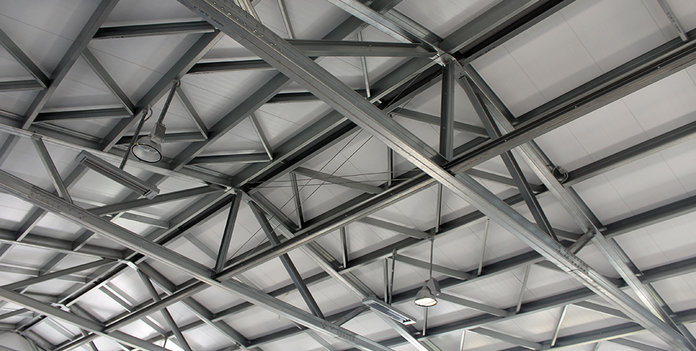

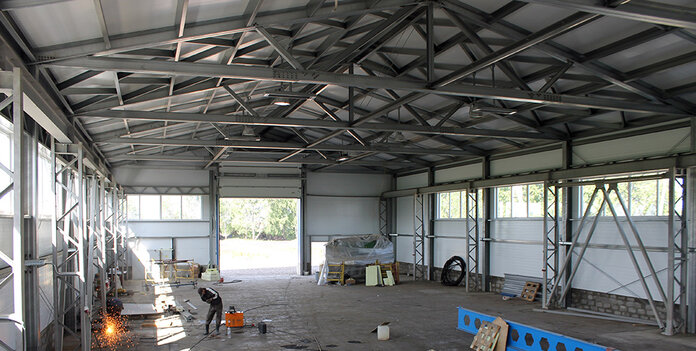

Каркас серии СТЕРК

Материал: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м

Соединения: на болтах нормальной прочности

Варианты поставки: каркас, полнокомплектное здание

1

2

Ограждающие конструкции кровли и стен

Кровля: сэндвич-панели толщиной 200 мм
Стены: сэндвич-панели толщиной 200 мм, раскладка горизонтальная

Компания «Андромета» предоставляет своим клиентам возможность заказать полнокомплектное здание, поручив поставку сэндвич-панелей нам, либо закупить их самостоятельно. Второй вариант позволит сэкономить на логистике и цене сэндвич-панелей. По вашему желанию может быть выпущен технический паспорт со спецификацией для заказа ограждающих конструкций.
