Цех обувной фабрики

Район
Тверская область
Год строительства
2022
Размеры
60х48х6 м
Полезная площадь
2280 кв.м
Заказчик:
АО «Торжокская обувная фабрика»
Назначение:
производство медицинской спецобуви
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 60х48х6(h) м (h - высота до низа несущих конструкций)
К-во пролетов: 2 (30м + 30м)
Этажность: 1
Шаг рам: 6 м
Кровля: двускатная, уклон 10%
Высота конька: 10,1м
Окна: 5.0 х 1.0 (h) м - 41 шт.
Двери: 1,2 х 2,2 (h) м - 2 шт.
Ворота: подъемно-секционные 3.0 х 3.0 (h)м – 4 шт.
Варианты поставки:  каркас, полнокомплектное здание



Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район (210 кг/ кв.м)
расчетная ветровая нагрузка: I ветровой район
сейсмонагрузка: до 6 баллов (по шкале MSK)

Преимущества

Только болтовая сборка!

Монтажная сварка исключена!

Экономия металла: эффективная комбинированная структура каркаса!

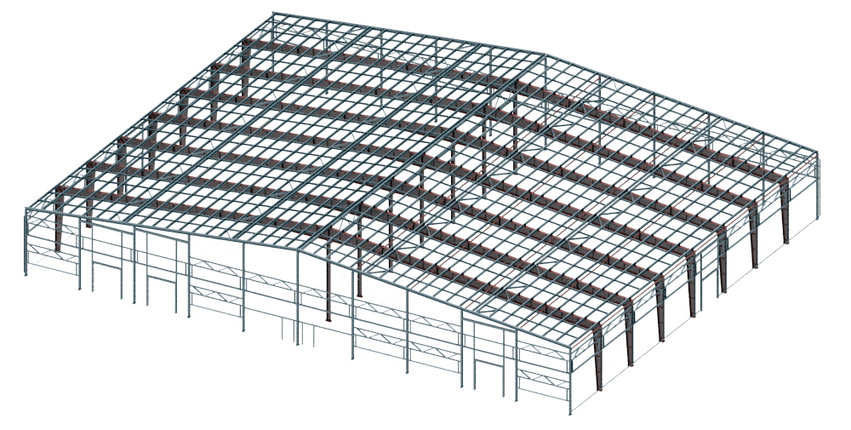

Конструктивные решения цеха обувной фабрики

1

Комбинированный каркас

  • Рамы из сварных двутавров постоянного и переменного сечений
  • Фахверки, прогоны, каркасы проемов из ЛСТК
  • Соединения элементов: на высокопрочных болтах с предварительным натяжением  и болтах нормальной прочности

Материал конструкций:

  • сварные элементы каркаса: С255 по ГОСТ 27772
  • холодногнутые элементы каркаса: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м
  • фланцы: С345-5 по ГОСТ 27772

Буклет Производственные здания

1
роа
2
Ограждающие конструкции стен

Сэндвич-панели с минераловатным сердечником толщиной 120 мм, раскладка горизонтальная

3
Ограждающие конструкции кровли

Сэндвич-панели с минераловатным сердечником толщиной 120 мм

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали проекта

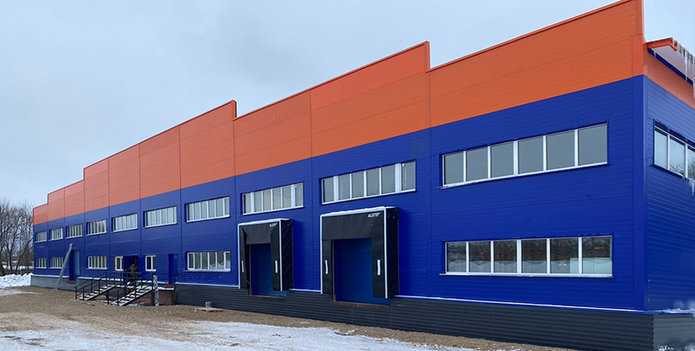

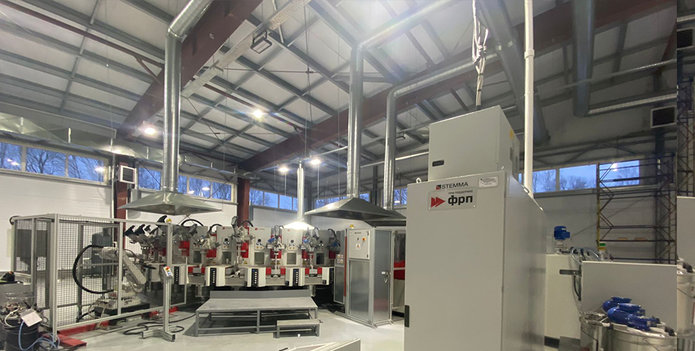

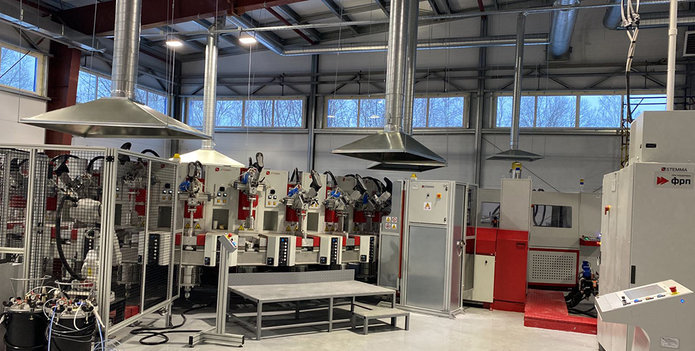

В 1-м квартале 2022 года на Торжокской обувной фабрике был введен в эксплуатацию новый цех для производства специальной цельнолитой медицинской обуви. Продукция цеха предназначена, в первую очередь, для персонала коронавирусных госпиталей и организаций, осуществляющих контроль и профилактику распространения эпидемии.

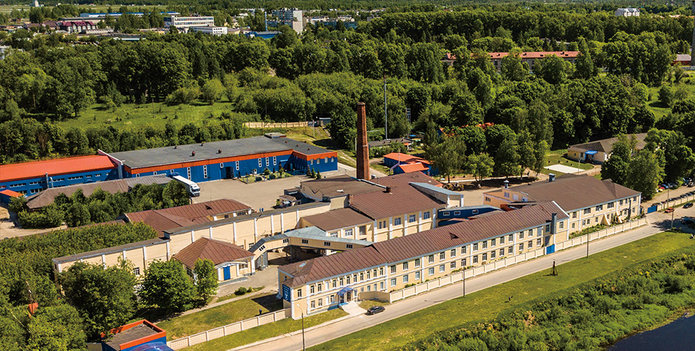

Производственная площадка АО "ТОФ"На первом этапе проекта по заданию Заказчика компания «Андромета» разработала документацию КР для экспертизы, а после ее успешного прохождения был заключен и оперативно выполнен договор на изготовление конструкций каркаса.

В целях снижения общей металлоемкости каркаса конструкторы «Андрометы» применили эффективное современное решение. Они разработали комбинированную структуру, на 30% состоящую из легких стальных тонкостенных конструкций с более высоким соотношением прочности и веса, чем у классических сварных. Несущие рамы переменного сечения выполнены из сварной балки; фахверки, прогоны и каркасы организованных проемов – из холодногнутых оцинкованных профилей. Это позволило сэкономить металл, цена которого в это время стремительно росла, и минимизировать расходы заказчика.


Двухпролетные несущие рамы состоят из внешних колонн переменного по высоте сечения и сборных ригелей постоянного и переменных сечений. Центральный ряд колонн выполнен из сварных двутавров постоянного сечения. Соединения колонн с ригелями и элементов ригелей между собой – фланцевые, на высокопрочных болтах М24 с заданным усилием натяжения. Остальные элементы соединяются на болтах нормальной прочности М20 и М12 без контроля натяжения.

Сварочные операции при сборке каркаса не применялись (единственный узел, требующий обварки – накладки на фундаментные болты ). Это позволило снизить трудоемкость и упростить контроль качества монтажа здания.

АО «Торжокская обувная фабрика»Торжокская обувная фабрика (входит в ГК «Восток-Сервис») – крупнейший в России производитель рабочей спецобуви с объемом выпуска более двух миллионов пар в год. Фабрика производит обувь с литьевым креплением подошвы, отвечающую всем современным требованиям и стандартам рабочей обуви.

Предприятие постоянно развивается, внедряет современные технологии и оборудование для увеличения ассортимента и качества своей продукции.
