Производственно-складское здание 36 х 41 х 8 м

Район
Московская область, Раменский район
Год строительства
2019 г.
Размеры
36 х 41 х 8 м
Полезная площадь
1476 кв.м
Пролеты
3 (6 м, 24 м, 6 м)
Этажность
1
Тип каркаса
СТЕРК®: каркас из ЛСТК рамного типа
Цена – от 4 310 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: 36 х 41 х 8 (h)м (h - высота до низа несущих конструкций)
Шаг рам: основной - 5,125 м
Кровля: двускатная, уклон 25%
Ворота: подъемно-секционные 4,0 х 4,5 (h)м - 2 шт. по торцу здания; 3,0 х 3,0 м – 2 шт. по длинным сторонам здания
Ограждающие конструкции кровли и стен

- кровли: сэндвич-панели с минераловатным сердечником толщиной 120 мм

- стен: сэндвич-панели с минераловатным сердечником толщиной 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения производственно-складского здания 36 х 41 х 8 м

Каркас


Конструктивная система: СТЕРК

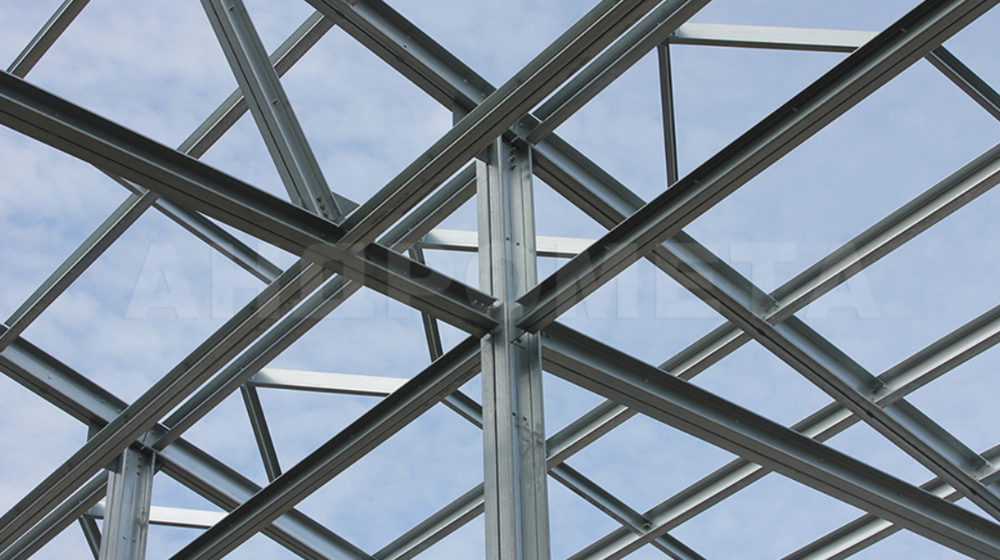

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

Варианты поставки: каркасы зданий, полнокомплектные здания

1
Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

Варианты поставки: каркасы зданий, полнокомплектные здания

Хочу такое здание

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.02.2023 - 28.02.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 538 463 4 068 237 8 050 627 11 862 185
4,8 2 717 022 4 354 103 8 624 936 12 694 890
6 2 840 640 4 551 549 9 040 233 13 273 491
21 3 2 130 695 3 414 949 6 765 514 9 958 123
4,8 2 268 907 3 636 432 7 204 187 10 603 684
6 2 341 017 3 752 324 7 432 537 10 940 200
18 3 1 723 785 2 762 521 5 472 675 8 054 919
4,8 1 801 047 2 886 139 5 717 336 8 415 472
6 1 904 062 3 050 963 6 044 409 8 896 209
15 3 1 328 894 2 130 695 4 220 184 6 211 808
4,8 1 457 663 2 335 867 4 627 952 6 812 730
6 1 543 509 2 474 078 4 900 942 7 212 771
12 3 977 785 1 566 687 3 103 329 4 888 322
4,8 1 046 461 1 676 570 3 322 236 4 889 782
6 1 132 307 1 813 924 3 593 509 5 289 823

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

О проекте производственно-складского здания 36 х 41 х 8 м

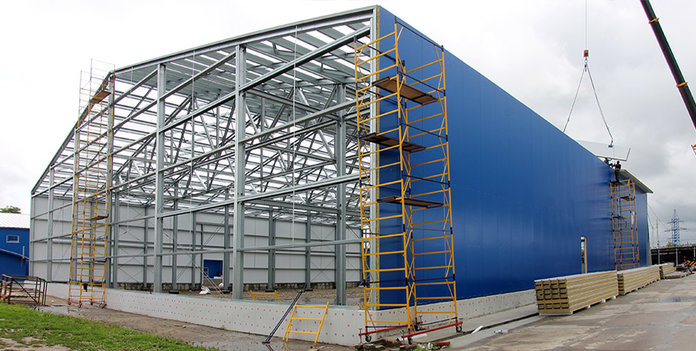

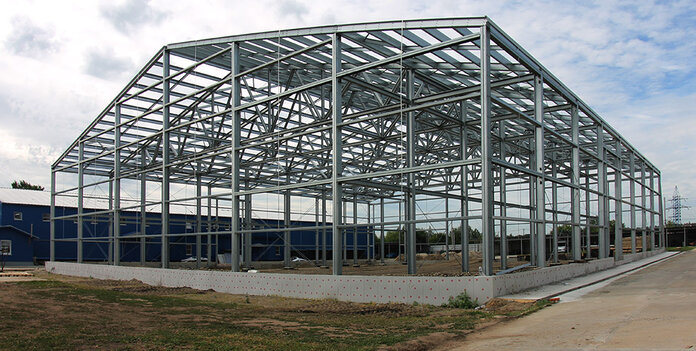

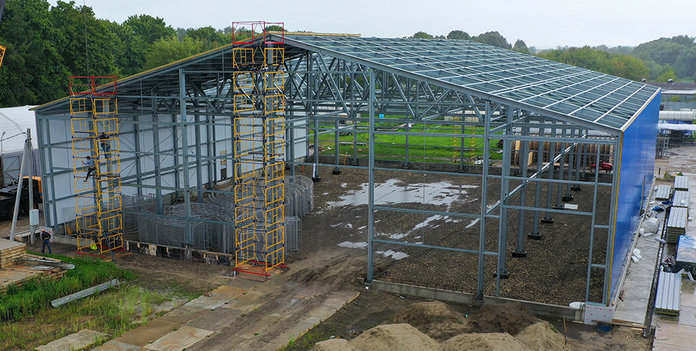

Строительство быстровозводимого здания 36 х 41 х 8 мЗдание построено в 2019 году в Раменском районе Московской области по заказу компании, занимающейся производством эксклюзивных театральных декораций и конструкций для оформления развлекательных мероприятий и шоу. Это повторный заказ, размещенный в связи с расширением производственной деятельности компании. Ранее в 2013 году «Андромета» поставила ей однопролетное производственное здание СТЕРК со встроенной этажеркой.

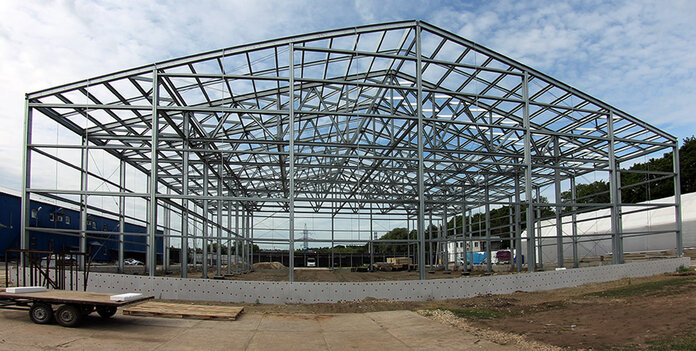

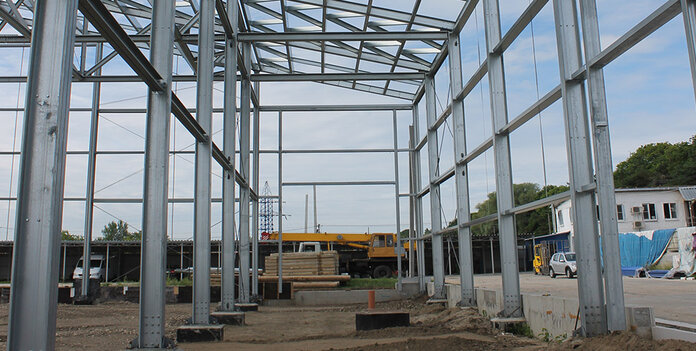

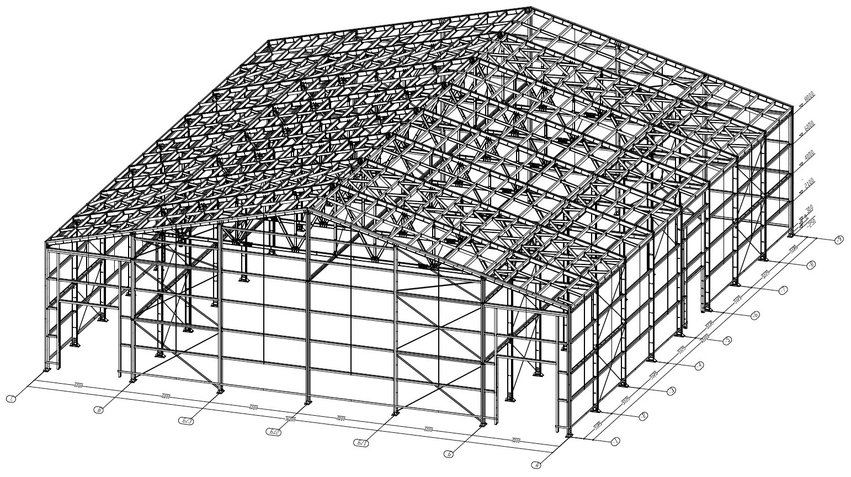

Новое производственно-складское здание также выполнено в рамках системы СТЕРК и представляет собой одну из модификаций базовой конструктивной схемы. Это трехпролетное здание шириной 36 м и полезной высотой 8 м с двускатной кровлей уклоном 25%. Здание опирается на три ряда колонн, установленных с шагом 5.125м, жестко сопряженных с фундаментом и образующих 3 пролета - 2 боковых шириной по 6 м и центральный – 24 м.

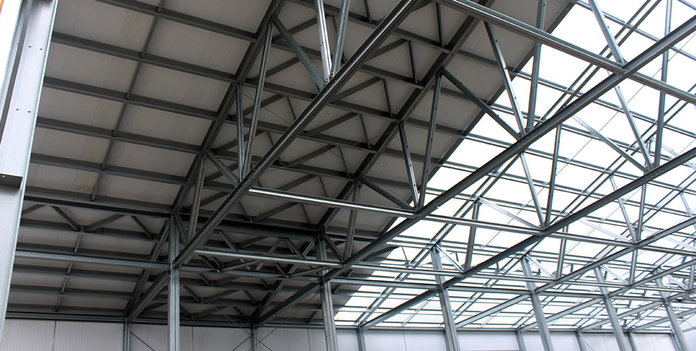

Конструкции покрытия – треугольные фермы, жестко сопряженные с внутренними колоннами за счет разнесения верхнего и нижнего поясов в узлах опирания. Сопряжение покрытия с крайними колоннами - шарнирное. Такая конструктивная схема позволила существенно уменьшить металлоемкость, а значит и стоимость по сравнению с однопролетным каркасом эквивалентной площади.

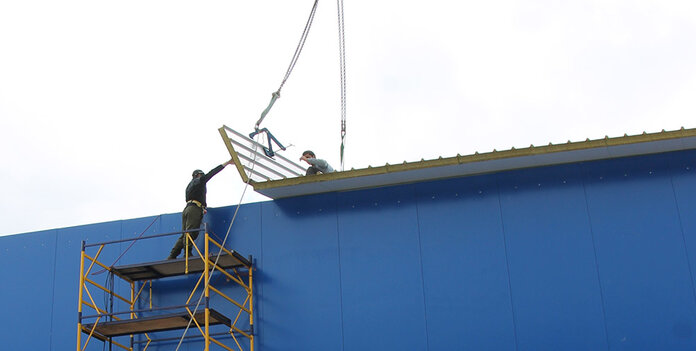

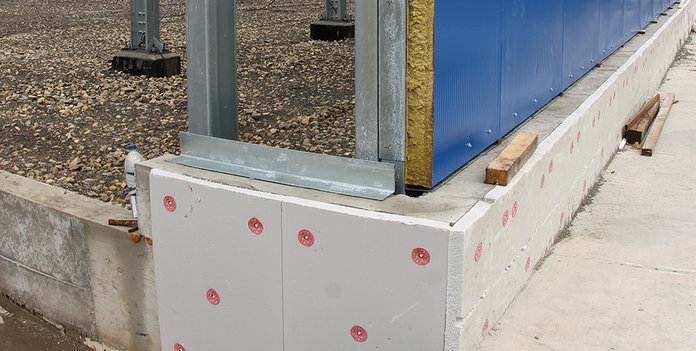

Несущие конструкции здания изготовлены из стальных холодногнутых оцинкованных профилей. В качестве ограждающих конструкций применены сэндвич-панели с минераловатным сердечником.

В поставку компании «Андромета входил полный комплект несущих и ограждающих конструкций здания.

Хочу такое здание
