Производственное здание с антресолью
Характеристики
| Параметр | Значение |
|---|---|
| Размеры: | 24 х 60 х 6(h) м |
| Шаг рам: | 6 м |
| Антресоль: |
размеры: 8 х 20 х 3,5(h) м - сетка колонн: 4 х 4 м; |
| Кровля: | двускатная, уклон 25% |
| Ворота: | подъемно-секционные 4,0 х 4,5 (h)м - 2 шт. по торцу здания; 3,0 х 3,0 (h) м – 4 шт. по длинным сторонам здания |
| Двери: | 2,0 х 2,1(h) м – 2 шт. по длинным сторонам здания |
| Ограждающие конструкции (по проекту): |
- кровли - полистовая сборка двухслойная (профлист, мягкий минераловатный утеплитель 150 мм); Примечание: фактически были применены ограждающие конструкции из сэндвич-панелей |
Информация
расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV без огнезащиты
- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

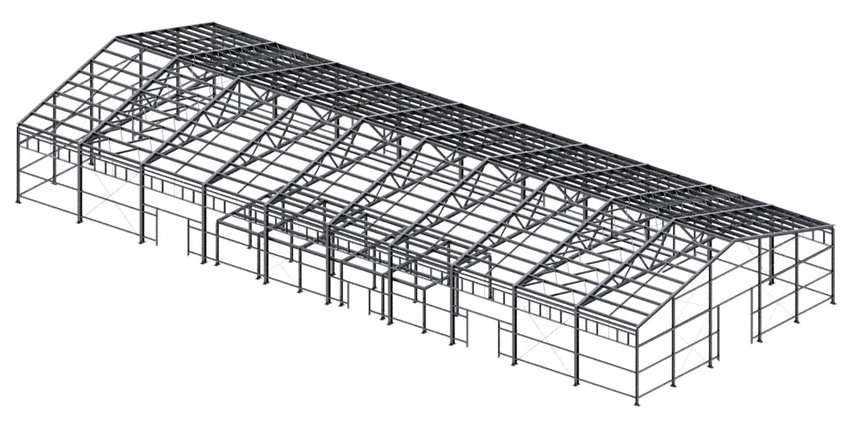

Конструктивные решения производственного здания с антресолью
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой

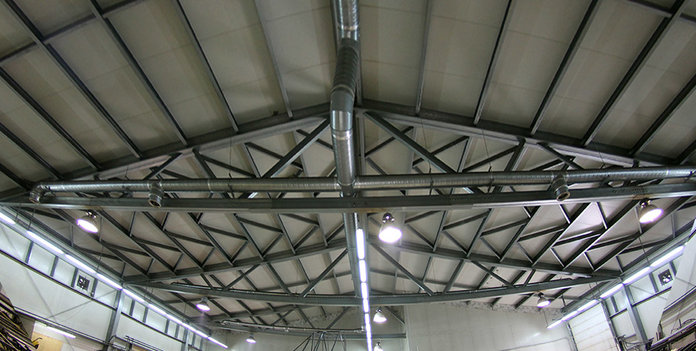

- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
Конструктивная система: СТЕРК
Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Тип каркаса: рамно-связевой
- Фермы: треугольного очертания, с бесфасонными узлами соединения элементов
- Колонны: из спаренных холодногнутых С-профилей, объединенных болтами в общее сечение
- Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
- Вертикальные связи: гибкие, установлены с предварительным натяжением
- Сопряжение: колонн с фундаментом - жесткое, колонн с фермами - шарнирное
О проекте Производственного здания с антресолью
Производственное здание с антресолью спроектировано и изготовлено компанией «Андромета» по заказу известной московской компании «Бэйс Бьюти», занимающейся производством эксклюзивных театральных декораций и конструкций для оформления развлекательных мероприятий и шоу. Каркас здания выполнен по системе СТЕРК® в базовом исполнении – по готовой рабочей документации. Здание имеет однопролетный ферменный каркас из стальных холодногнутых оцинкованных профилей с бесфасонными узлами сопряжения элементов, которые выгодно отличают серию СТЕРК® от аналогов. Отсутствие «черных» соединительных элементов не только облегчает (а значит и удешевляет) конструкцию, но и повышает уровень ее коррозионной стойкости, а значит и срок службы.
Дополнительно здание оборудовано антресолью размерами 8х20 м с перекрытием на отметке +3,5 м от чистого пола. Антресоль решена в виде отдельно стоящей этажерки, опирающейся на сетку колонн 4,0 х 4,0 м и перекрытой поперечными балками с шагом 4 м и продольными балками с шагом 2 м. Колонны и балки этажерки также изготовлены из стальных холодногнутых оцинкованных профилей.
Ограждающие конструкции здания были запроектированы из оцинкованного профлиста с теплоизоляцией рулонным фольгированным утеплителем (полистовая 2-слойная сборка). Фактически по решению заказчика из эстетических соображений были применены сэндвич-панели в вертикальной раскладке. Прогонная система из стальных холодногнутых профилей, которая у завода «Андромета» всегда входит в комплект поставки каркаса, применима к разным видам ограждающих конструкций.

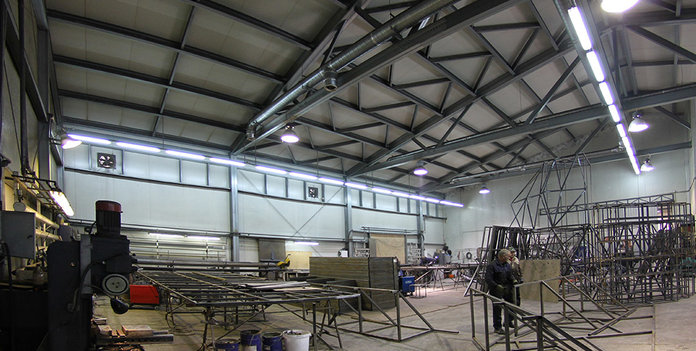

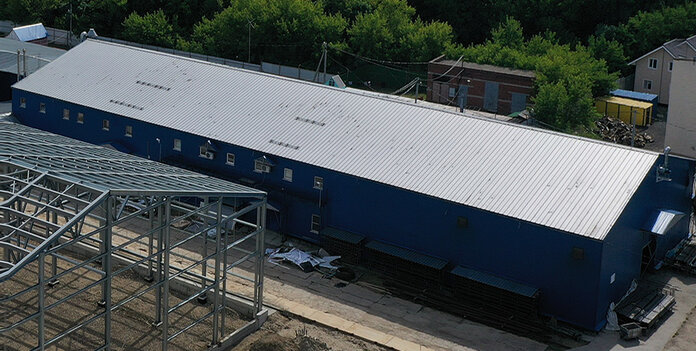

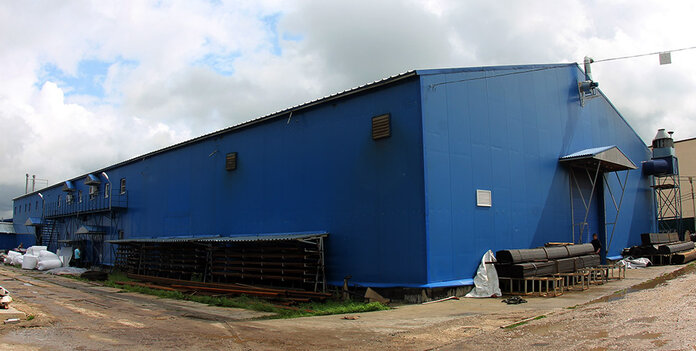

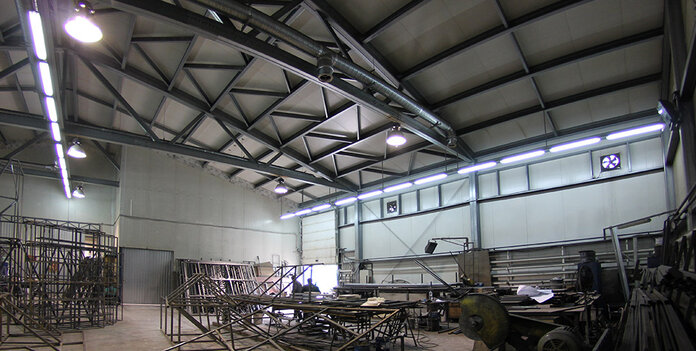

Здание было построено в 2013 году. В 2019 году, в связи со строительством следующего здания для компании «Бэйс Бьюти», мы посетили производственную площадку предприятия и отсняли оба объекта. Как видно на фотографиях, состояние несущих конструкций из оцинкованной стали, отработавших уже 6 лет, ничем не отличается от конструкций строящегося здания.
Мы благодарим нашего постоянного заказчика компанию «Бэйс Бьюти» за сотрудничество и предоставленную возможность фотосъемки объектов.
