Каркас
Несущие металлоконструкции: из стальных холодногнутых С-профилей – эффективного современного материала с наилучшим соотношением несущей способности и веса.
Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс).
Размеры профилей:
- по толщине металла - 1,2..3,5 мм;
- по высоте профиля: 100..380 мм;
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
- 12, 15 , 18, 21, 24 м (базовое исполнение)
- 3 – 36 м (опциональные исполнения)
Ширина пролета измеряется по наружным граням колонн здания.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
- от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
- 3 – 9 м (опциональные исполнения)
Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
- 6 м (базовое исполнение)
- 3 – 6 м (опциональные исполнения)
Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.
При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое сечение. В зависимости от параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут также выполняться из сварного либо прокатного двутавра. Базы колонн - сварные, соединение с колоннами – на болтах нормальной прочности, с фундаментом - на анкерных болтах.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
- Бесфасонные узлы примыкания раскосов к поясам.
- Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
- Уклон – 25%.
Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются в комбинированных системах.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()

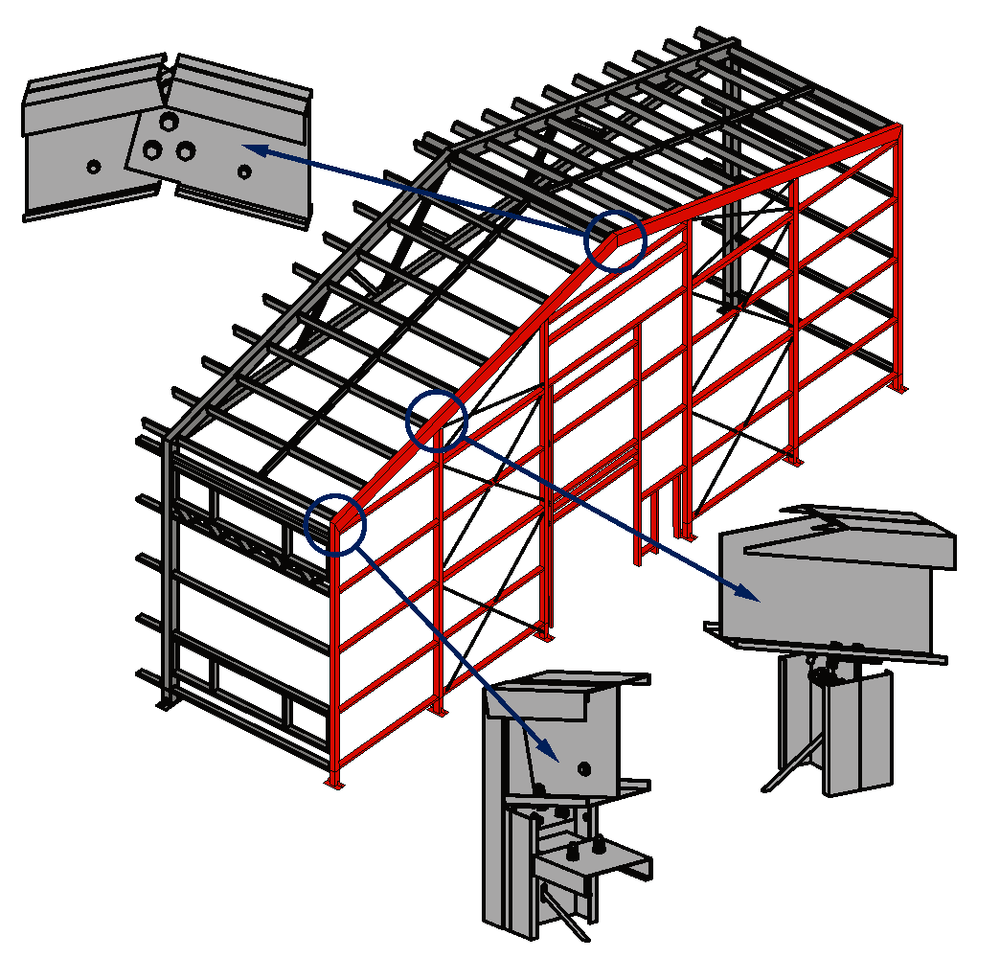

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
лужат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию организуются проемы любых других требуемых размеров.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения.
Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек.
Связи по покрытию – жесткие, выполнены из холодногнутых С-профилей
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Листовка Профлист
Буклет Производственные здания
![img]()
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
Крановая эстакада может быть решена в виде независимой конструкции с опиранием на собственные колонны без передачи нагрузок на каркас здания. Это исключает динамическое воздействие работающего крана на основной каркас, а также позволяет при необходимости установить кран с пролетом и длиной хода меньшими, чем габариты здания.
По заданию возможны и варианты совмещенной крановой эстакады с опиранием на колонны здания, которые этом случае выполняются из сварной балки.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
В комплект каркаса здания автосервиса могут входить конструкции для установки подвесной грузоподъемной техники – талей, тельферов и др. Они выполняются в виде рельсов, крепятся к нижним поясам ферм и могут располагаться как по продольным осям здания, так и в поперечном направлении.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах
![img]()
Смотровые эстакады требуемых размеров и грузоподъемности могут входить в комплект здания автосервиса как дополнительные опции. В зависимости от характеристик их изготавливают из гнутых профилей, сварных двутавров, профильного и фасонного проката.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Буклет Производственные здания
![img]()
Стационарные и передвижные аппарели разной грузоподъемности обычно применяются в дилерских центрах для упрощения погрузки/разгрузки автомобилей.
«Андромета» разработала типовые решения аппарелей на каркасах из двутавровой балки и профильных труб. У нас можно заказать аппарель как отдельное сооружение или включить ее в поставку здания.
