Автосервис

Район

Краснодаркий край, г.Крымск

Год строительства

2013 г.

Размеры

10 * 94 * 5/4 (h)м

Полезная площадь

940 кв.м

Пролеты

1

Этажность

1

Особенности

Примыкание

Сейсморайон

Тип каркаса

Хочу такое здание

Характеристики

Параметр	Значение
Размеры:	10 * 94 * 5/4 (h)м (h - высота до низа несущих конструкций)
Шаг колонн:	5м
Кровля:	односкатная, уклон 20%
Двери:	1,6 * 2,4(h)м - 4 шт.; 0,9 * 2,1(h)м – 6 шт.
Ворота:	3,6 * 3(h)м - 7 шт.; 3,6 * 3,6(h)м - 4 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: II снеговой район

расчетная ветровая нагрузка: III ветровой район

сейсмический район: до 8 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенность

Здание состоит из 2-х примыкающих объемов разной высоты: 4м и 5 м

Хочу такое здание

Конструктивные решения здания автосервиса

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

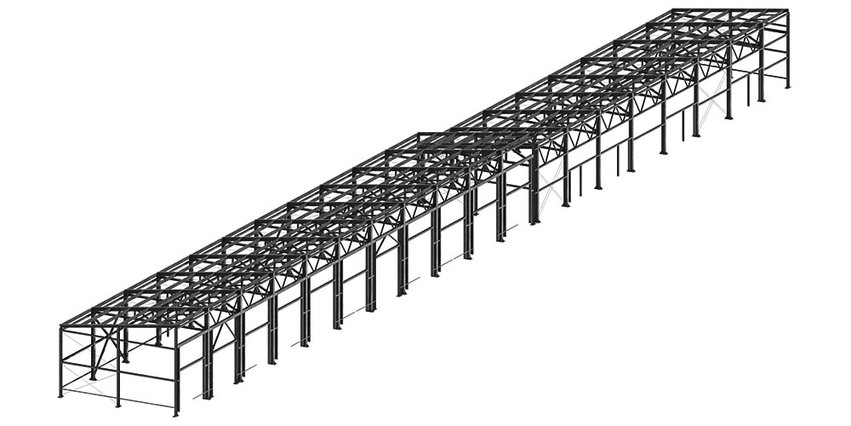

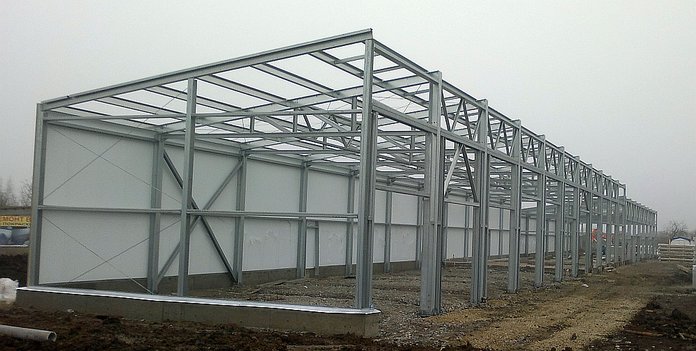

Каркас серии СТЕРК

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркасы зданий, полнокомплектные здания

1

2

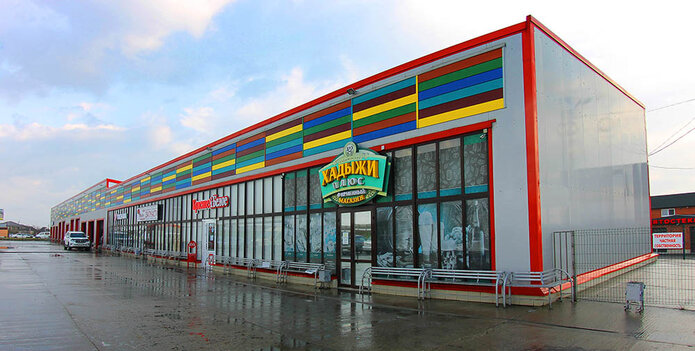

Ограждающие конструкции

Кровля: сэндвич-панель толщиной 120 мм

Стены: сэндвич-панель толщиной 100 мм

Хочу такое здание
