Заказ профиля

Автосервис 280 кв.м

Район
Калужская область
Год строительства
2019 г.
Размеры
11,8х24х4,9 (h) м
Полезная площадь
280 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Размеры: 11,8х24х4,9 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 25%
Воротные проемы: под подъемно-секционные ворота 4,0 х 4,4 (h)м – 1 шт., 3,66 х3,5 (h)м – 1 шт. по длинной стороне здания
Дверные проемы: 1,0х2,1 (h)м – 2 шт. по длинной стороне здания
Оконные проемы: 1.5 х 1.5 (h)м – 2 шт. по длинной стороне, 1,5 х 0,7 (h)м – 28 шт. по периметру здания

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

Конструктивные решения здания автосервиса 280 кв.м

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

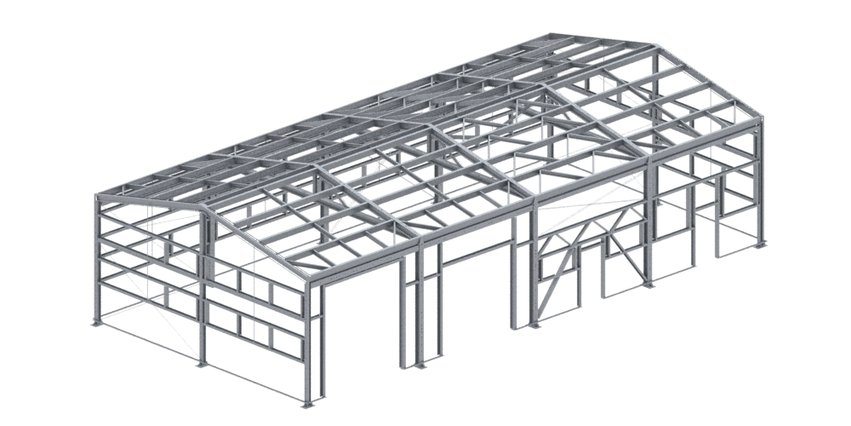

Каркас серии СТЕРК

Материал : холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Соединения: на болтах нормальной прочности

1
и
2
Ограждающие конструкции кровли и стен

Сэндвич-панели с минераловатным сердечником

Хочу такое здание

О проекте автосервиса. Здания для автобизнеса из металлоконструкций

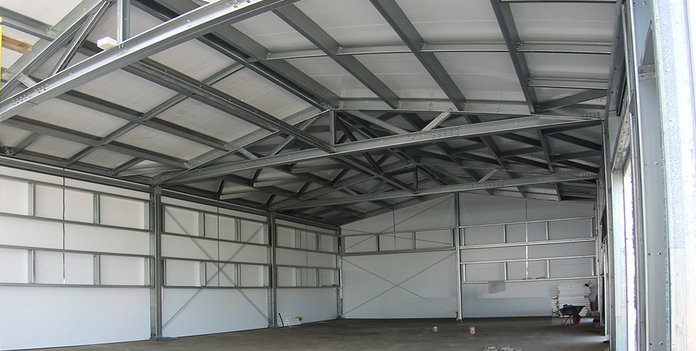

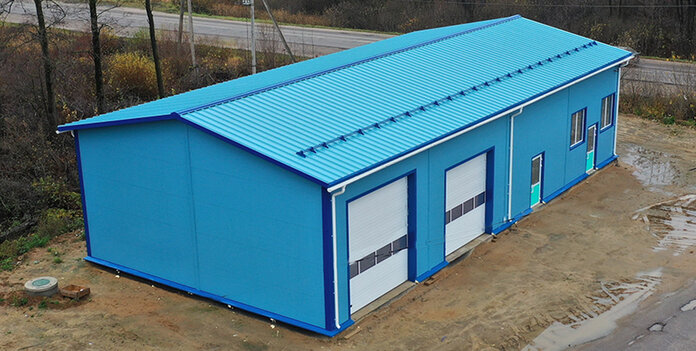

Здание небольшого автосервиса полезной высотой 4,9 м и площадью ~280 кв.м вмещает 4 функциональных зоны: участки шиномонтажа, авторемонта, сход-развала, а также магазин. Здание шириной 11.8 м имеет длину 24 м и шаг рам 6 м, каждая зона занимает один шаг площадью ~70 кв.м. Здание спроектировано и изготовлено с использованием элементов и узлов конструктивной системы СТЕРК®, дополненных индивидуальными техническими решениями связевого блока. Кастомизация была продиктована функционалом здания – необходимостью организовать отдельный въезд или вход в каждую рабочую зону.
Для этого заказчик попросил расположить воротные и дверные проемы в каждом шаге рам по одной из длинных сторон здания. Крестообразные гибкие связи на всю высоту здания, применяемые в серийном решении СТЕРК® для обеспечения продольной устойчивости каркаса, пересекали бы проем, что в данной задаче было неприемлемо. Чтобы избежать коллизии, по одной из сторон здания были применены жесткие портальные связи в виде диагональных элементов из С-образных оцинкованных профилей и крестообразные гибкие связи выше отметки проема.

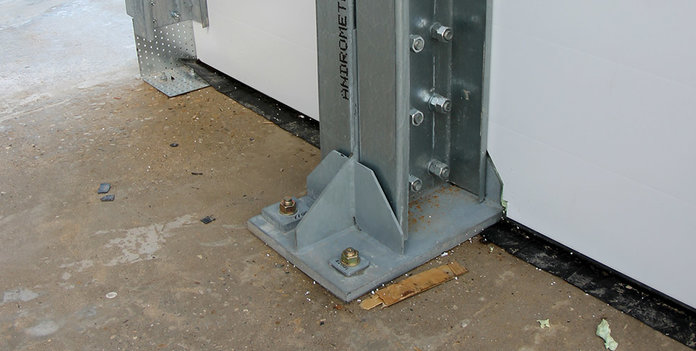

Здание установлено на армированную железобетонную плиту толщиной 300 мм на химических анкерах, без заливки цоколя.

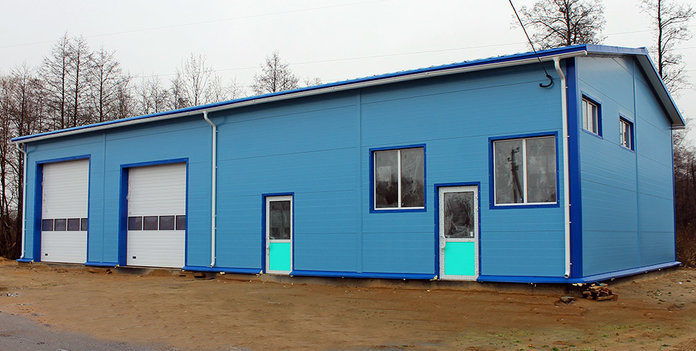

Каркас автосервиса укомплетован большим и нестандартным набором воротных и оконных проемов. По просьбе заказчика было предусмотрено 2 ворот размерами 4,0х4,4 м (сход-развал) и 3,66 х3,5 м (авторемонт), 2 двери 1,0х2,1 м (шиномонтаж и магазин), 2 окна 1.5 х 1.5 м (магазин) и 28 окно размером 1,5 х 0,7 м, расположенные в 2 ряда по периметру здания для организации естественного освещения рабочего пространства. В дальнейшем по решению заказчика часть оконных проемов была закрыта обшивкой для снижения теплопотерь.

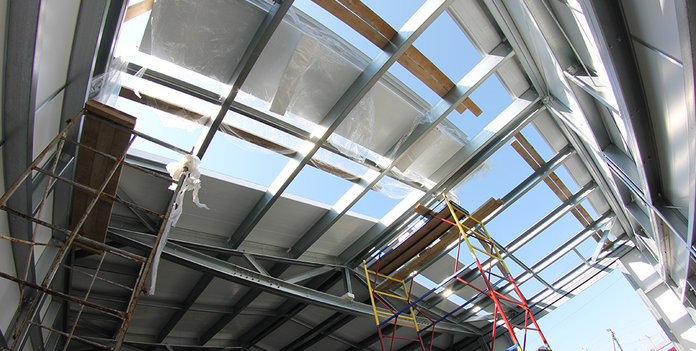

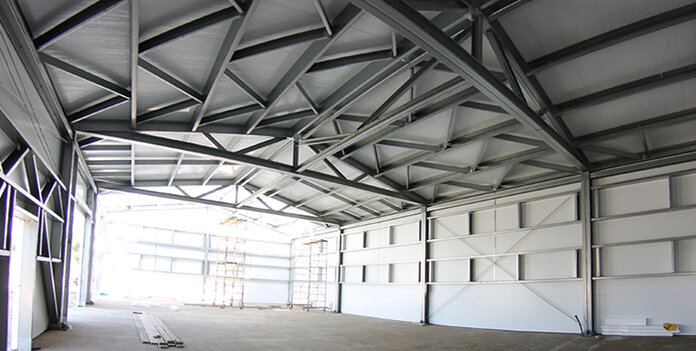

Кровля здания – двускатная, уклоном 25%, состоит из треугольных ферм СТЕРК® с бесфасонными узловыми соединениями и прогонной системы, выполненной по разрезной схеме.

Все элементы каркаса изготовлены из стальных холодногнутых оцинкованных С-профилей, а в качестве ограждающих конструкций применены сэндвич-панели, которые заказчик приобретал самостоятельно.
