Гараж 8 х 20 х 3,5 м

Район
Калужская область
Год строительства
2021 г.
Размеры
8 х 20 х 3,5 м
Полезная площадь
160 кв.м
Пролеты
1
Этажность
1
Особенности
Другие опции
Тип каркаса

Характеристики

Параметр Значение
Размеры: 8 х 20 х 3,5(h)м (h - высота до низа несущих конструкций)
Шаг колонн:
Кровля: двускатная, уклон 25%
Перегородки: 2 шт., на всю высоту здания, обшивка - профлист
Ворота: 3,5 х 3,1(h) м – 3 шт. по длинной стороне
Варианты поставки: - каркас здания,
- полнокомплектное здание

Информация

Климатические условия строительства

Нормативная снеговая нагрузка: 150 кг/м2
Нормативная ветровая нагрузка: 23кг/м2
Сейсмичность: до 6 баллов (по шкале MSK)

Опция

Каркасы перегородок

Конструктивные решения гаража 8 * 20 * 3,5 м

1

Каркас серии СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Основные несущие конструкции: рамы из колонн постоянного сечения и треугольных ферм

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Связи: гибкие, установлены с предварительным натяжением



1
2
Ограждающие конструкции

Кровля: профлист толщиной 0,6 мм

Стены: профлист толщиной 0,5 мм

Хочу такое здание

О проекте гаража 8 х 20 х 3,5 м

Общий вид каркасаВ компанию «Андромета» часто приходят заявки на производство маленьких зданий площадью менее 300 кв.м.  Выполнять такие заказы с нуля, включая процесс индивидуального проектирования каркаса, для компании нерентабельно, но выход есть.

Периодически в составе разных объектов встречаются небольшие отдельно стоящие сооружения, либо поступает заказ на изготовление нескольких одинаковых малогабаритных зданий. Так  в нашей библиотеке готовых проектов появляются микро-здания, которые мы можем воспроизвести под заказ при условии, что в проект не вносится никаких изменений.


Особенно часто мы получаем запросы на поставку гаражей для небольшого парка служебного транспорта или индивидуальных нужд. Один из таких проектов, выполненный по заказу муниципальной энергосбытовой компании, представлен на этой страничке.

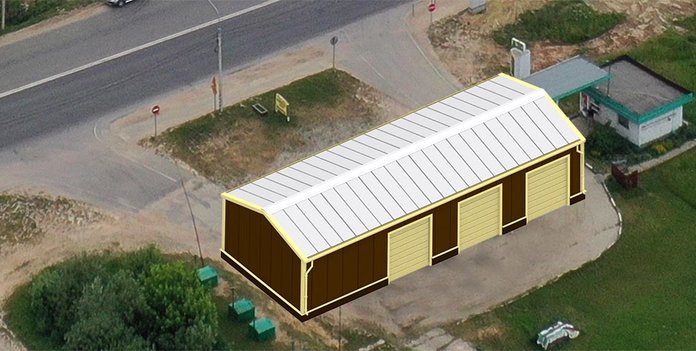

Рядовая рамаЗдание представляет собой ангар серии СТЕРК® размерами 8 х 20 х 3,5 м. Однопролетный каркас из стальных холодногнутых оцинкованных профилей состоит из колонн, установленных с шагом 5 м, и треугольных ферм с уклоном верхнего пояса 25%.
Здание укомплектовано каркасами двух поперечных перегородок на всю ширину пролета и тремя воротными проемами под подъемно-секционные ворота размерами 3 х 3,5(h) м по одной из длинных сторон.


Здание запроектировано как неутепленное: стены, кровля и перегородки обшиваются профлистом, который можно купить самостоятельно или заказать в компании «Андромета» вместе с каркасом.

Технический паспорт ограждающих конструкций со схемами раскладки и монтажа профлиста входит в комплект конструкторской документации и может быть предоставлен клиенту бесплатно при заказе каркаса здания.

Другие проекты гаражей

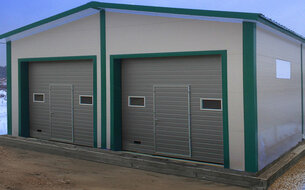

Гараж
