Быстровозводимые специальные сооружения

Цена – от 4 590 руб./м2 с НДС

Предложение не является публичной офертой

Завод стальных строительных конструкций «Андромета» выполняет заказы на изготовление быстровозводимых стальных каркасов для технологических и инфраструктурных  сооружений различных назначений по чертежам заказчика, а также по собственным проектам (КМД, по зданию – также КМ) . Конструкторский отдел компании накопил значительный опыт проектирования специализированных быстровозводимых зданий, основных и вспомогательных спецсооружений для энергетики, логистики, транспортной инфраструктуры, добычи, транспортировки и переработки углеводородов, а также проектов по созданию комфортной городской среды и организации общественных пространств.

Основные виды быстровозводимых спецсооружений и зданий

  • Вышка дымовых труб котельной водно-спортивного комплекса, г.Южно-СахалинскСборно разборные и стационарные аппарели и эстакады для погрузки и ремонта автотехники, включая тяжелую
  • Надземные переходы для автомагистралей, железнодорожных станций, метрополитена,  организации людских потоков в урбанистических проектах

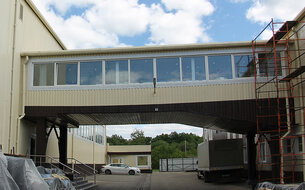

  • Подвесные мосты и наземные галереи между зданиями для передвижения людей и перемещения грузов
  • Эстакады для коммуникаций в виде сборных конструкций (ЛСТК профили) или сварных металлокаркасов
  • Вспомогательные здания магистральных газопроводов: насосно-дожимные станции и другие объекты на основе быстровозводимых строительных систем

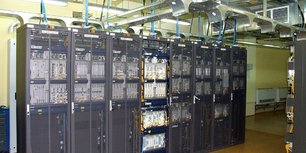

  • Здания и встроенные помещения для оборудования электрогенерирующих станций и промышленных объектов
  • Трансформаторные подстанции, корпуса распределительных пунктов на базе типовых решений быстровозводимых зданий системы СТЕРК®
  • Ремонтно-экипировочные депо и другие объекты технической эксплуатации железных дорог
  •  Сборно разборные металлические железнодорожные платформы постоянного и временного использования с возможностью регулировки пространственного положения по вертикали и горизонтали (серия ПУМА® патент на изобретение № 2725972)
Развернуть

Быстровозводимые спецсооружения: примеры выполненных проектов

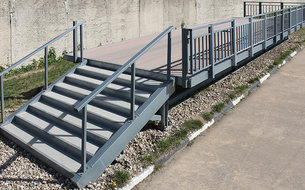

Ж/д платформа с регулировкой высоты и габарита приближения
  • Размеры стандартного модуля: 4 х 12 х 1,1(h) м
  • Диапазон регулировки: ± 150 м по вертикали, +600/-200 мм по горизонтали




Узнать больше

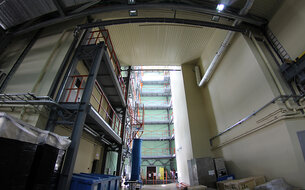

Технологическая башня

Размеры: 13.5 x 17.5 x 21.6(h) м
Этажность: 7
Год строительства: 2015
Район строительства: Калужская область
Входт в состав объкта: Технологический комплекс


Узнать больше

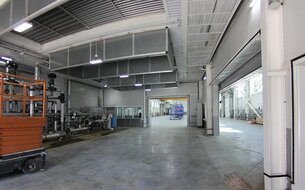

Встроенная испытательная камера

Размеры: 11,26х17,78х7,65(h) м
Этажность: 2
Год строительства: 2019
Район строительства: Московская область
Входт в состав объкта: Производственный цех


Узнать больше
Надземный переход

Размеры: 2,8х10,4 х 6,6(h) м
Год строительства: 2015
Район строительства: Калужская область
Входт в состав объкта: Технологический комплекс


Узнать больше

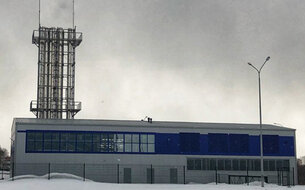

Вышка дымовых труб

Район строительства: г.Южно-Сахалинск
Размеры: 5,4 х 3,15 х 23,7(h) м
Каркас: сварные металлоконструкции
Входт в состав объкта: Котельная


Узнать больше

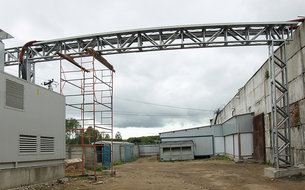

Кабельная эстакада

Район строительства: Калужская область
Размеры: 14,955 х 5,99 (h) м
Каркас: из холодногнутых оцинкованных С-профилей
Входт в состав объкта: Птицекомплекс


Узнать больше

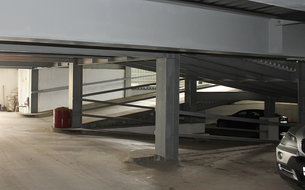

Паркинг на 600 машино-мест

Размеры 53,3х334х15,12 (h) м
Этажность 6
Каркас: сварные металлоконструкции


Узнать больше

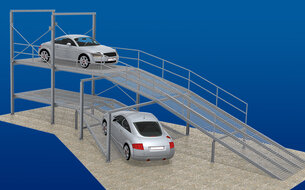

Аппарель

Размеры 6х21,1х6 (h) м
Год строительства: 2013
Район строительства: г.Екатеринбург
Каркас: сварные металлоконструкции


Узнать больше

Серия СТЕРК®: основные конструктивные решения

Как правило, специальные сооружения проектируются и изготавливаются по индивидуальным техническим заданиям, но с использованием библиотеки готовых типовых решений серии СТЕРК®- универсальной быстровозводимой строительной системы, позволяющей на единой базе элементов и узлов проектировать и строить здания и сооружения самых разных назначений. При необходимости используется сочетание традиционных сварных конструкций со сборными элементами ЛСТК. При этом решается задача максимального замещения монтажной сварки разъемными соединениями, для упрощения и удешевления монтажа.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

?

Система СТЕРК®

Несущие конструкции: из стальных холодногнутых С-профилей

Материал: сталь марки 350 по ГОСТ 14918 с цинковым покрытием не менее 275 г/кв.м (1-й класс)

Размеры профилей:

  • по толщине металла - 1,2..3,5 мм;
  • по высоте профиля: 100..380 мм.

Здания СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • полное отсутствие чернометаллических деталей (повышение долговечности)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

Буклет Серия СТЕРК - быстровозводимые здания нового поколения



1
Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772

Соединение с колоннами – на болтах нормальной прочности

Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

2
Колонна

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

3
Ферма
  • Бесфасонные узлы примыкания раскосов к поясам.
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
  • Уклон – 25%.

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

4
Рядовая рама
  • Сопряжение колонн с фермой – шарнирное
  • Сопряжение с фундаментом – жесткое
  • Все соединения – на болтах нормальной прочности, сварка исключена!

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

5
Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют сооружение от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

6
Гибкие связи

Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

7
Жесткие связи

В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

8
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

9
Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

10
Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

11
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

12
Инженерные системы

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы  СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Буклет Производственные здания

13
Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения



14
Полезная высота

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:

  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения).
  • При необходимости большей высоты сооружения применяются комбинированные решения: сочетание сварных колонн и ферм из холодногнутых профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

15
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Используемые технологии

Производство конструкций из ЛСТК СТЕРКСистема Стерк® отличается полной заводской готовностью всех элементов конструкции. Они поставляются в виде деталей, выполненных в необходимый размер, с крепежными и технологическими отверстиями, вырезами для сопряжения деталей и маркировкой. Все эти операции выполняются индустриальным способом в едином автоматизированном технологическом цикле с профилированием, что гарантирует высокую точность изготовления элементов и позиционирования отверстий. Полная заводская готовность конструкций снижает стоимость строительства за счет сокращения трудозатрат и исключения ошибок и брака на монтаже.
СТЕРК® - единственная в России серия зданий из ЛСТК, имеющая заключение ВНИИПО о возможности эксплуатации без огнезащиты при установленном пределе огнестойкости R15.


Еще одно выгодное отличие конструкций СТЕРК® от аналогов – полное отсутствие деталей из черного металла. Реализовано непосредственное бесфасоночное соединение оцинкованных деталей между собой. Это обеспечивает более высокий уровень защиты каркаса от коррозии и увеличение срока его службы.

Сооружение из сварных конструкций

В ряде специальных зданий, исходя из технической целесообразности или по нормативным требованиям, используются сварные несущие конструкции. Завод металлоконструкций «Андромета» работает по аттестованным сварочным технологиям и способен выполнять заказы высокого уровня сложности и ответственности. В большинстве задач по строительству спецсооружений оптимальным является сочетание сварных конструкций и холодногнутых профилей – комбинированный каркас. Технологические возможности нашего завода позволяют воплотить в металле эффективные комбинированные конструкторские решения, экономя материал, оптимизируя монтажные операции, а значит – удешевляя и ускоряя строительство инфраструктурных объектов и зданий специального назначения.

Преимущества

  • Минимум затрат на монтаж и гарантии его качества
  • Повышенная антикоррозионная защита
  • Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)
  • Простой монтаж коммуникаций прямо по каркасу
  • Минимум рейсов на доставку конструкций
  • Мобильность: сборное сооружение легко демонтировать и повторно собрать на новом месте
  • Минимум крановых работ (вплоть до полного исключения для небольших зданий)
  • Сжатые и строго соблюдаемые сроки поставки
  • Раздел КМД и расчет нагрузок на фундаменты – бесплатно

Цены

Каркас здания
?
  • несущие конструкции здания
  • комплект прогонов для крепления ограждающих конструкций
  • каркасы проемов
  • набор анкеров
  • набор крепежа
  • технический паспорт на каркас (монтажные схемы и инструкции)
Цена – от 4 590 руб./м2 с НДС
Заказать
Холодное здание
?
  • каркас здания
  • ограждающие конструкции: стеновой и кровельный профлист
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа для профлиста (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста
Цена по запросу
Заказать
Утепленное здание
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • комплект доборных элементов (уголки, нащельники)
  • комплект крепежа ограждающих конструкций (саморезы)
  • технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу
Цена по запросу
Заказать
Здание под ключ
?
  • каркас здания
  • ограждающие конструкции кровли и стен согласно ТЗ
  • услуги монтажа здания (на готовый фундамент)
Цена по запросу
Заказать

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 703 463 4 332 672 8 573 918 12 633 227
4,8 2 893 629 4 637 120 9 185 557 13 520 057
6 3 025 282 4 847 400 9 627 848 14 136 268
21 3 2 269 190 3 636 921 7 205 273 10 605 401
4,8 2 416 386 3 872 800 7 672 459 11 292 923
6 2 493 183 3 996 225 7 915 652 11 651 313
18 3 1 835 831 2 942 084 5 828 399 8 578 489
4,8 1 918 115 3 073 738 6 088 963 8 962 478
6 2 027 826 3 249 275 6 437 295 9 474 463
15 3 1 415 272 2 269 190 4 494 496 6 615 576
4,8 1 552 411 2 487 698 4 928 769 7 255 557
6 1 643 837 2 634 894 5 219 503 7 681 601
12 3 1 041 341 1 668 522 3 305 045 5 206 063
4,8 1 114 481 1 785 547 3 538 181 5 207 617
6 1 205 907 1 931 829 3 827 087 5 633 662

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

!

Как сэкономить

Илона Полевая,  заместитель генерального директора по развитию ООО "Андромета"



Рассказывает:

Илона Полевая,
заместитель генерального директора по развитию ООО "Андромета"

+7 (484) 395-24-24




"Совет 1. Если позволяют технические условия вашего проекта, берите за основу каркас из серийной линейки СТЕРК® или по готовому проекту. Они изготавливаются по уже имеющимся рабочим чертежам, что сокращает срок поставки, а значит ускоряет возврат вложенных в строительство денег.

Совет 2. Закажите у нас только металлокаркас как самую ответственную часть сооружения. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.

Отзывы

Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»
Элементы каркасов зданий имеют точную геометрию и качественно выполненные отверстия. Дефектов элементов на монтаже не выявлено. Поставка каркасов была выполнена в срок
А.А. Сычев – директор генподрядной организации ООО «СтройВест»
Качественная заводская готовность деталей каркасов с крепежом в комплекте поставки. Максимальная простота, точность и удобство сборки. Дефекты элементов на монтаже не выявлены
Р.Ф.Кулахметов – Генеральный директор
«По срокам выполнения заказа – в срок. Разрешили бесплатное временное хранение»
Житников В.Б. – генеральный директор ООО «Альтис»

Сертификаты

От Калининграда до Сахалина: карта построенных объектов

Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.

Наши партнеры:

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
                FAQ
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
