Крановые промздания
Располагая сильным инженерно-конструкторским звеном и широким спектром оборудования металлообработки, сварки и профилирования, завод «Андромета» предлагает технически выверенные и экономически оптимальные решения крановых зданий на стыке технологий.

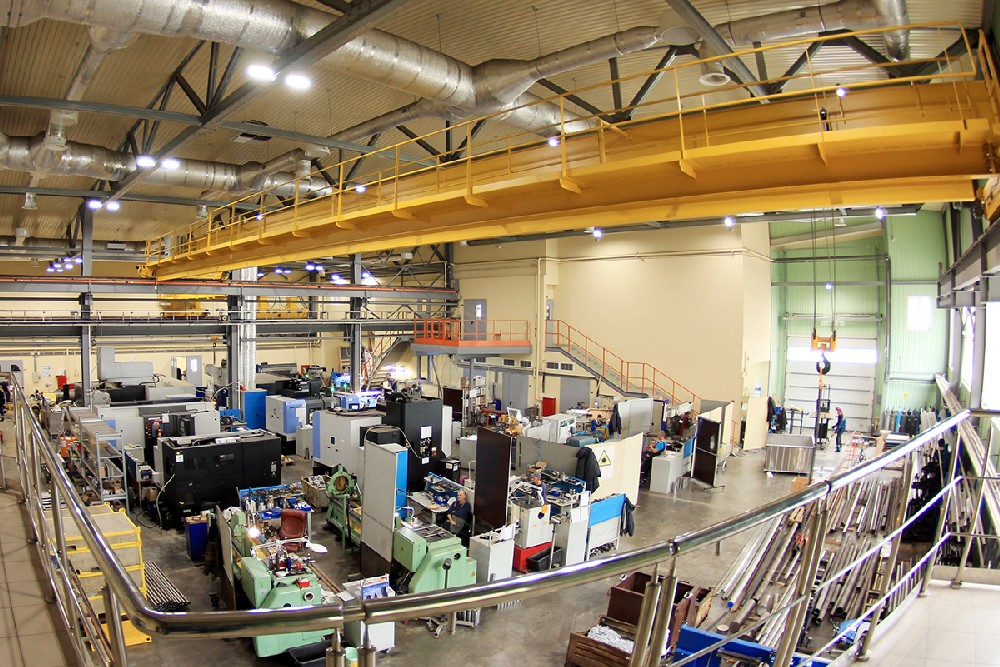

Грузоподъемная техника и механизмы – необходимая часть оснащения многих производственных зданий для самых разных отраслей промышленности. Часто в цехах и на производственных складах устанавливают стационарное крановое оборудование, наличие и характеристики которого определяют требования к конструкциям строящегося здания. В практике компании «Андромета» задачи проектирования и производства металлоконструкций крановых зданий возникают регулярно, но конкретные решения могут существенно различаться в зависимости от параметров кранового оборудования: типа и количества кранов, их грузоподъемности, пролета, длины хода, режима работы. Нашим проектным отделом разработан и применяется ряд типовых технических решений по организации крановых эстакад для опорных кранов, подкрановых путей для подвесных талей. Для каждого проекта мы подберем самое экономичное решение, обеспечивая при этом безопасность и эксплуатационную надежность кранового здания.

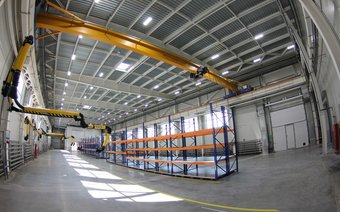

Выполненные проекты крановых зданий
ТИПОВЫЕ РЕШЕНИЯ КРАНОВЫХ ЗДАНИЙ
Несущие каркасы крановых зданий от завода «Андромета» - это комбинированные системы с колоннами и подкрановыми балками из сварных двутавров или фасонного проката. Остальные элементы каркаса - покрытие, фахверки, а в случае отдельно стоящей эстакады – и колонны здания выполняются из более легких и технологичных конструкций ЛСТК на базе конструктивной системы СТЕРК® что позволяет снизить металлоемкость каркаса, расходы на доставку и монтаж конструкций на площадке.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
?

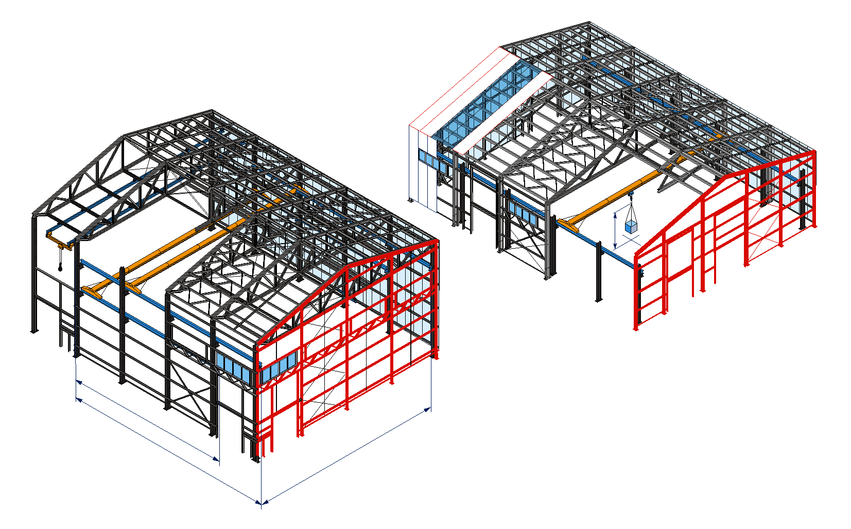

Крановые здания
-
1

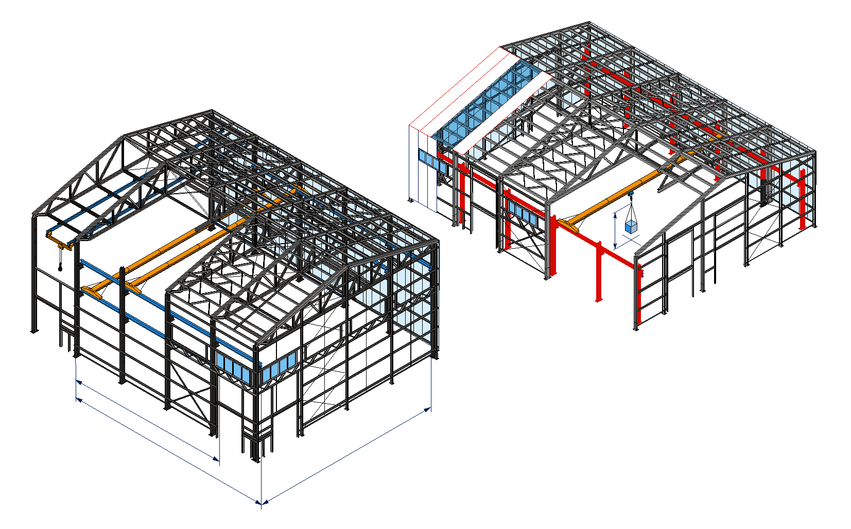

Совмещенная крановая эстакада
![img]()
-
2
Независимая крановая эстакада
![img]()
-
3
Рельсы подвесного крана
![img]()
-
4
Фермы из холодногнутых профилей
![img]()
-
5
Габарит крана
![img]()
-
6
Высота подъема груза
![img]()
-
7
Пролет крана
![img]()
-
8
Длина хода крана
![img]()
-
9
Подкрановые балки
![img]()
-
10
Крановые пути
![img]()
-
11
Фахверки из холодногнутых профилей
![img]()
-
12
Прогонные системы кровли и стен из холодногнутых профилей
![img]()
-
13

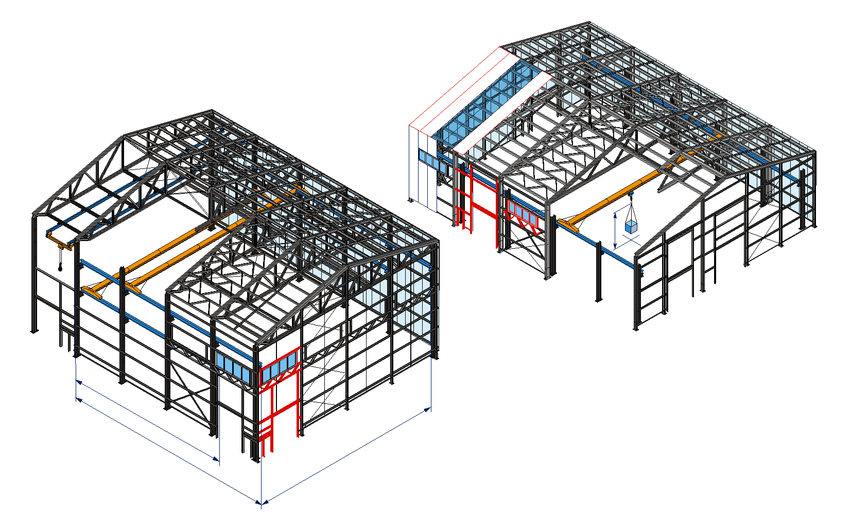

Каркасы проемов из холодногнутых профилей
![img]()
-
14

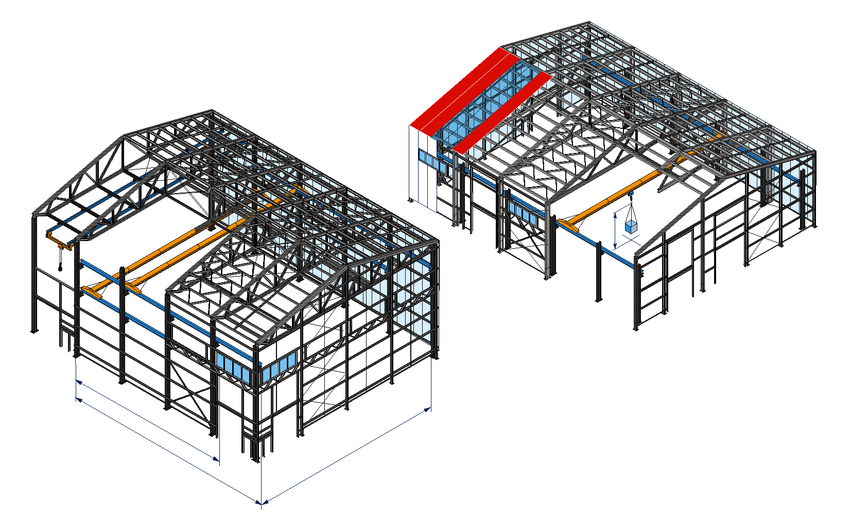

Ограждающие конструкции кровли
![img]()
-
15

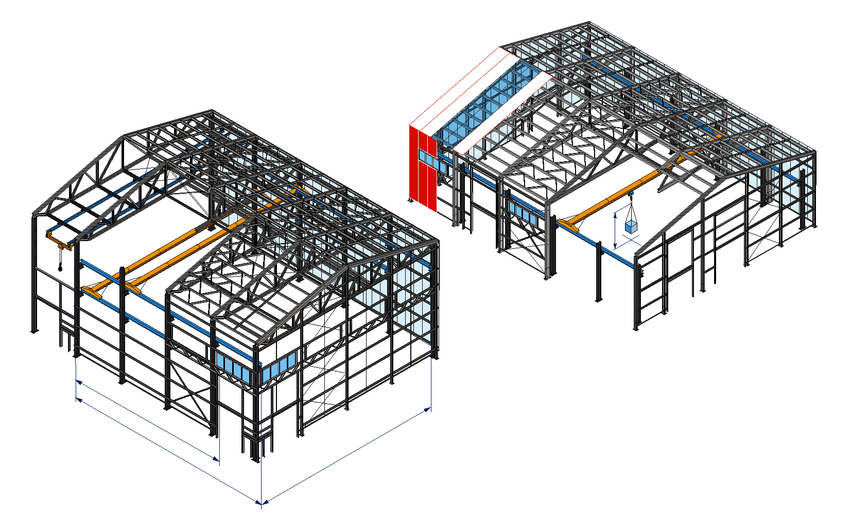

Ограждающие конструкции стен
![img]()
-
16
Светопрозрачные участки кровли
![img]()
Крановые здания

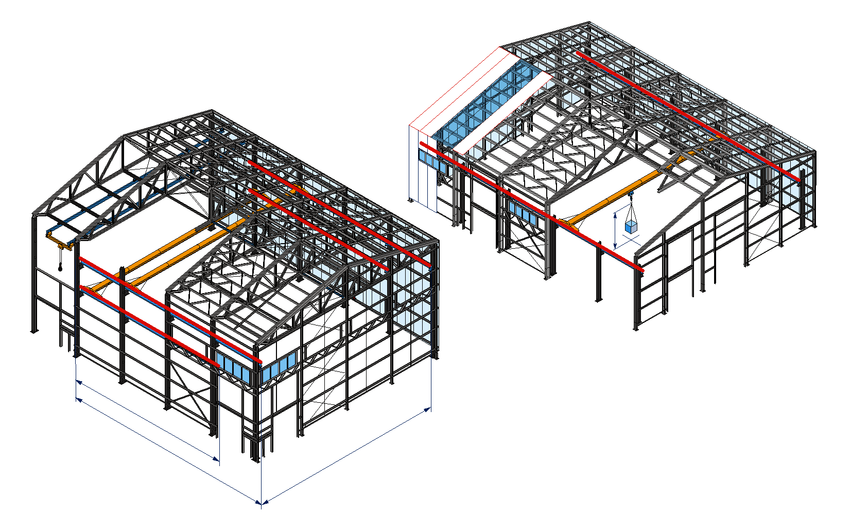

На схеме представлены часто применяемые конструктивные схемы крановых зданий для промышленности, автохозяйства, логистики и других назначений.
Крановая техника относится к категории потенциально опасных технических устройств и создает большие дополнительные нагрузки на каркас здания. Это обусловливает особые требования к выносливости и надежности несущих конструкций крановых зданий. Расчет каркаса выполняется с учетом ГОСТ 25546 Краны грузоподъемные и других нормативов. Исходными данными являются основные параметры кранового оборудования:
- Тип (подвесной или опорный), пролет, длина хода, высота подъема, количество кранов: определяют выбор конструктивной формы каркаса кранового здания
- Грузоподъемность крана – определяет статические нагрузки от кранового оборудования, которые должен воспринимать каркас здания
- Режим работы крана – определяет величину динамических нагрузок, которые должен воспринимать каркас.
Колонны здания и подкрановые балки вместе с элементами пространственной жесткости (диагональные связи, распоры) представляют собой одновременно и систему опор здания, и крановую эстакаду. Колонны и подкрановые балки выполняются из сварных двутавров либо горячекатаных профилей. Каркас покрытия представляет собой систему из ферм, кровельных прогонов и элементов пространственной жесткости - горизонтальных связей и распоров. Все кровельные конструкции, а также фахверки, стеновые прогоны и каркасы проемов изготавливаются из оцинкованных профилей (система СТЕРК®).
Преимущества:
- Сокращение номенклатуры элементов каркаса
- Минимальный объем монтажных работ
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
Крановая эстакада представляет собой самостоятельную конструкцию, не передающую нагрузку на каркас здания. Колонны эстакады и подкрановые балки выполняются из сварных двутавров постоянного сечения. Каркас здания серии СТЕРК® полностью изготавливается из холодногнутых оцинкованных профилей.
Преимущества:
- Повышение уровня безопасности (динамические нагрузки от крана не передаются на каркас здания)
- Возможность установки крана с пролетом и длиной хода, меньшими ширины и длины здания
- Возможность установки в одном здании нескольких эстакад разной грузоподъемности
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Подвесные краны, тали и тельферы используются там, где требуется перемешать грузы относительно небольшого веса: 1-2 т, иногда до 5 т. Их преимущества – компактность, невысокая стоимость по сравнению с опорными кранами и возможность перемещать грузы в зоне, выходящей за пределы крановых путей, за счет консольных участков по бокам крана.
Различают монорельсовые и мостовые подвесные краны. Они перемещаются по рельсовым путям из специальных профилей, закрепленных к фермам или перекрытиям здания. Крановые пути могут располагаться по продольным и поперечным осям здания, в одном объеме могут быть предусмотрены несколько подвесных кранов, перемещаемых в разных плоскостях.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах

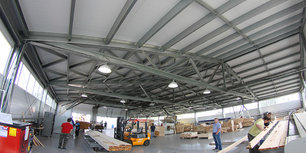

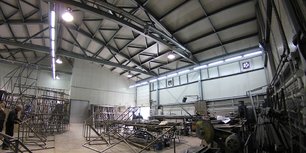

Независимо от способа организации крановой эстакады покрытие здания решается в рамках системы СТЕРК®, отличающейся малым весом и простотой монтажа. Серийная ферма СТЕРК - треугольного очертания с непосредственным примыканием раскосов к поясам. Такой вид соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей.
Буклет Серия СТЕРК: быстровозводимые здания нового поколения
Презентация Коммерческие здания на стальных каркасах

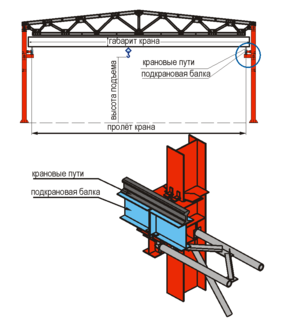

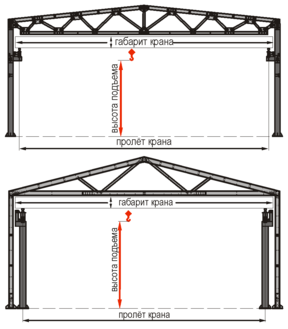

Габарит крана принимается по ГОСТ (например, для кранов грузоподъмностью от 50 до 80 т – ГОСТ 6711, от 5 до 50 т – ГОСТ 25711) либо на основании технического паспорта на конкретную модель кранового оборудования. Эта величина необходима для определения проектной высоты здания при заданной максимальной высоте подъема груза. Габарит крана зависит от его грузоподъемности: чем она выше, тем больше эта величина.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах

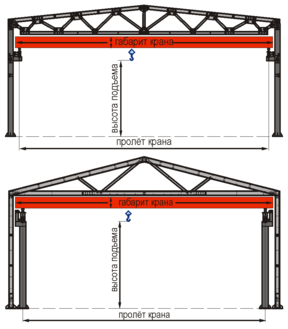

Высота подъема – расстояние между предельным нижним и предельным верхним положениями крюка крана, измеряемое от низа крюка. Эта величина необходима при проектировании здания для определения его полезной высоты, обеспечивающей заданную высоту подъема груза.

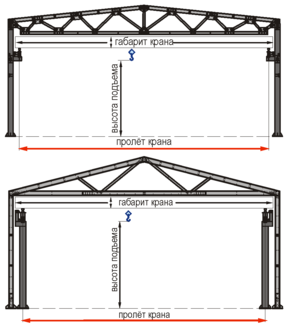

Пролет крана – расстояние между осями крановых путей. Размер определяет рабочую зону крана в поперечном направлении (по оси кран-балки).
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
Длина хода крана – определяет рабочую зону крана в продольном направлении (по осям подкрановых балок).

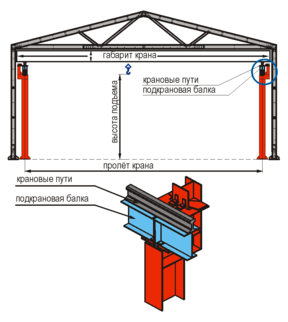

Подкрановые балки – силовые элементы каркаса крановой эстакады, воспринимающие нагрузку от крановых путей и передающие ее на колонны эстакады либо самого здания. Выполняются из сварных неравнополочных или прокатных широкополочных двутавров.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
Крановые пути – направляющие, по которым перемещается крановая тележка. Выполняются из специального рельсового проката по ГОСТ 4121-96, ГОСТ Р 53866-2010.
Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры). Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия.
В зданиях производства завода «Андромета» все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме, если иное не предусмотрено техническим заданием.
Служат для установки окон, ворот, дверей.
Базовые размеры (h – высота проема):
- Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
- Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
- Дверные проемы: 0.9 х 2.1(h) м
По заданию проектируются и поставляются проемы любых требуемых размеров.
Буклет Производственные здания
Презентация Коммерческие здания на стальных каркасах
Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).
Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Стандартные варианты:
- Профлист (холодное здание)
- Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
- Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
- Сэндвич-панели
Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.
Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
