Цех электролиза меди

Район
респ. Казахстан, Карагандинская обл.
Год строительства
2017
Размеры
28,5 х 69 м (в плане)
Полезная площадь
~1 967 кв.м
Пролеты
2 (15 м +13,5 м)
Этажность
1
Особенности
Кран
Тип каркаса

Характеристики

Параметр Значение
Размеры в плане:  28,5 х 69 м
Высоты до низа несущих конструкций:  8 м и 10 м
Шаг рам: 6 м (основной); 4,5 м
Кровля: двускатная, разноуровневая, уклон 10%
Кран1: г/п 10 т, длина хода 60 м, режим работы 3К
Кран 2: г/п 2 т, длина хода 42 м, режим работы 3К
Ворота: подъемно-секционные 4,2 х 4,2 (h)м – 4 шт.
Двери: 2,0 х 2,4 (h)м – 1 шт.

Информация

Климатические условия строительства

расчетная снеговая нагрузка: II снеговой район

расчетная ветровая нагрузка: III ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Преимущества

Минимизация собственного веса металлокаркаса благодаря оптимальному сочетанию сварных конструкций и холодногнутых профилей

Высокий уровнь заводской готовности конструкций

Монтажная сварка исключена

Минимум рейсов на доставку конструкций

Всесезонность строительства

Долговечность и надежность

Минимум эксплуатационных расходов

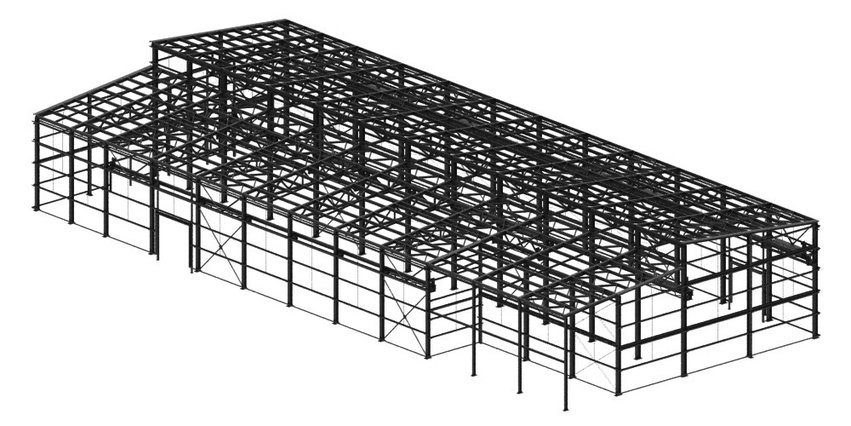

Конструктивные решения цеха электролиза

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1


Комбинированный каркас

  • фермы покрытия, стойки и балки фахверка, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • колонны и подкрановые балки - из сварных двутавровых профилей (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82)
1
2

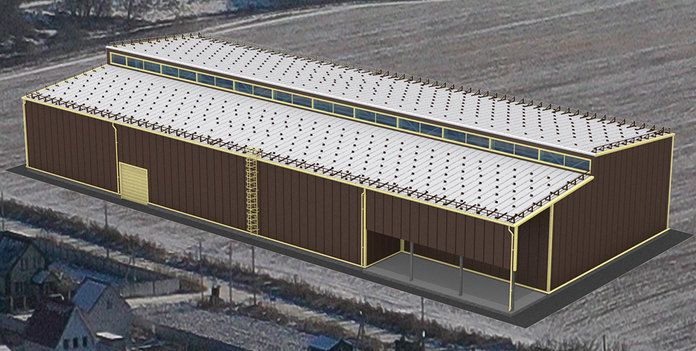

Ограждающие конструкции
  • Кровля: сэндвич-панели с минераловатным сердечником толщиной 150 мм;
  • Стены: сэндвич-панели с минераловатным сердечником толщиной 120 мм
Хочу такое здание

Детали проекта

Открытие медного комбината Sary-Arka, декабрь 2018 г.Крановое здание цеха элетролиза  было спроектировано и изготовлено компанией «Андромета» для реализации инвестиционного проекта по строительству  в Казахстане современного горнометаллургического комплекса Sary-Arka Copper Processing по добыче и глубокой переработке меди.

Комбинат был введен в эксплуатацию в конце 2018 года и стал первым в республике предприятием, работающим по современной ресурсосберегающей технологии отвального выщелачивания, позволяющей извлекать медь из слабообогащенного сырья и доводить ее до высокой степени очистки методом электролиза. Для внедрения этой технологии потребовалось здание сложной асимметричной конфигурации, состоящее их двух пролетов разной высоты и ширины, в каждом из которых установлено по мостовому крану разной грузоподъемности -  2 т и 10 т.

На основании технического задания заказчика, составленного в соответствии с рекомендациями поставщиков оборудования для электролиза меди,  проектировщики «Андрометы» предложили эффективное комбинированное решение каркаса здания. Это позволило существенно снизить его металлоемкость и затраты на транспортировку и монтаж благодаря замещению части конструкций из черного металла более легкими, компактными и простыми в монтаже деталями из стальных холодногнутых оцинкованных профилей. В результате комплексная экономия средств инвестора, несмотря на достаточно большое транспортное плечо, составила около 10%.

На сегодняшний день медный комбинат  Sary-Arka Copper Processing работает на полную мощность, выпуская высококачественную экспортоориентированную проудукцию и обеспечивая работой около 550 специалистов.
