Цех грузообработки
Характеристики
| Параметр | Значение |
|---|---|
| Размеры: | 18 * 56 * 8,85 (h) м (h - высота до низа несущих конструкций) |
| Пролеты | 1 |
| Этажность | 1 |
| Шаг колонн: | здание - 4 м; крановая эстакада – 6 м |
| Крановая эстакада: | отдельностоящая; для 2-х кранов грузоподъемностью 10т, пролетом 16 м |
| Кровля: | двускатная, уклон 25% |
| Ворота: | подъемно-секционные 4,0х4,5(h)м – 2 шт. |
| Двери: | 0,9х2,1(h)м – 2 шт. |
Информация
расчетная снеговая нагрузка: III снеговой район
расчетная ветровая нагрузка: I ветровой район
сейсмический район: до 6 баллов (по шкале MSK)
IV без огнезащиты (заключение ВНИИПО)
Оптимальный баланс индивидуальности и унификации решений
Высокая заводская готовность конструкций
Низкий уровень затрат при монтаже
Минимум рейсов на доставку конструкций
Минимум крановых работ
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

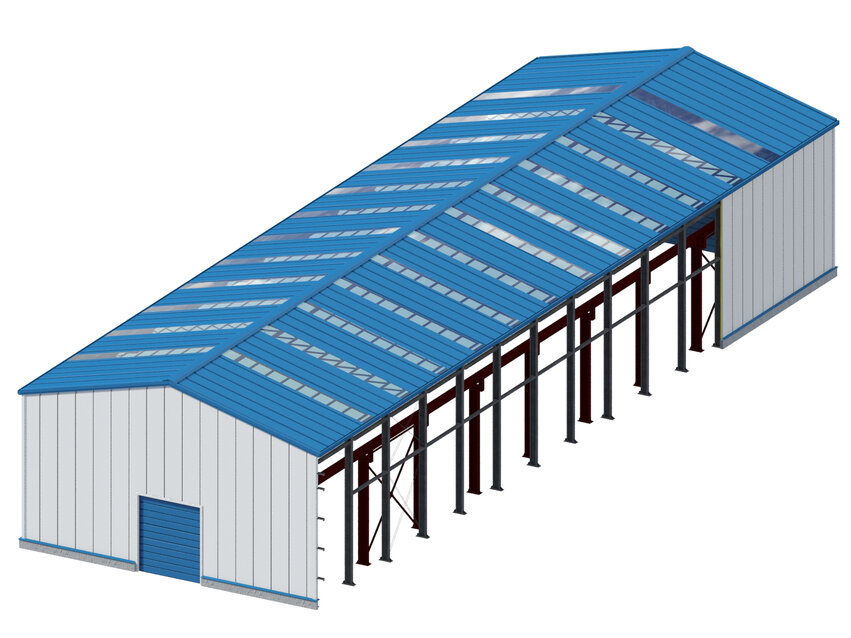

Конструктивные решения цеха грузообработки
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!
-
!
Независимая крановая эстакада
-
1
Каркас здания
![img]()
-
2
Ограждающие конструкции:
![img]()
-
3
Светопрозрачные участки кровли
![img]()
Независимая крановая эстакада
Здание оборудовано двумя опорными кранами грузоподъемностью 10 тонн каждый. Оба крана располагаются на общей эстакаде пролетом 16 м, которая решена в виде отдельно стоящей конструкции, не связанной с основным каркасом.
Конструкции крановой эстакады выполнены из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)
Конструктивная система: СТЕРК
Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей
Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме
Связи: гибкие, установлены с предварительным натяжением
Соединения: на болтах нормальной прочности
Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Буклет Серия СТЕРК - новое поколение металлокаркасных зданий
Кровля: полистовая сборка двухслойная (профлист, утеплитель минераловатный фольгированный толщиной 150 мм;
ВАЖНО! Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.
Стены: сэндвич-панели с минераловатным сердечником толщиной 100мм
Габариты в плане: 1 х18 м, количество – 12 шт.
Светопрозрачные участки выполнены из сотового поликарбоната толщиной 16 мм с покрытием из фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.
Отзыв заказчика
О проекте цеха грузообработки

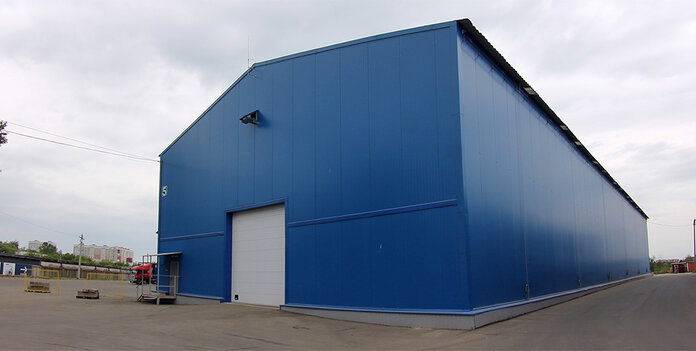

Здание кранового цеха грузообработки входит в состав складского терминала крупного российского логистического оператора - транспортной компании ПЭК. Это один из 4 корпусов, спроектированных и изготовленных компанией «Андромета» для строительства данного объекта.
Здание размерами 18 х 56 м и полезной высотой 8.85 м предназначено для обработки и хранения крупногабаритных грузов. Оно оборудовано двумя опорными кранами грузоподъемностью 10 тонн каждый. Оба крана располагаются на общей эстакаде пролетом 16 м, которая решена в виде отдельно стоящей конструкции, не передающей нагрузку на основной каркас.

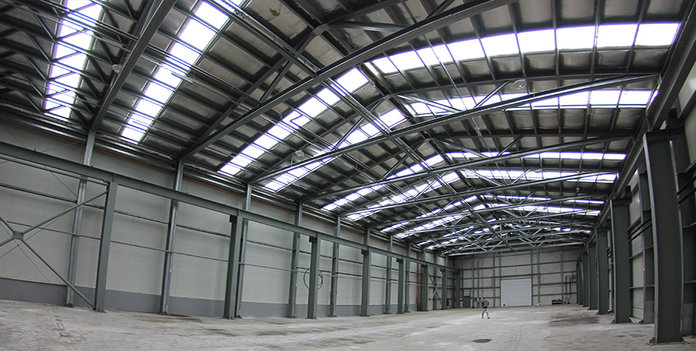

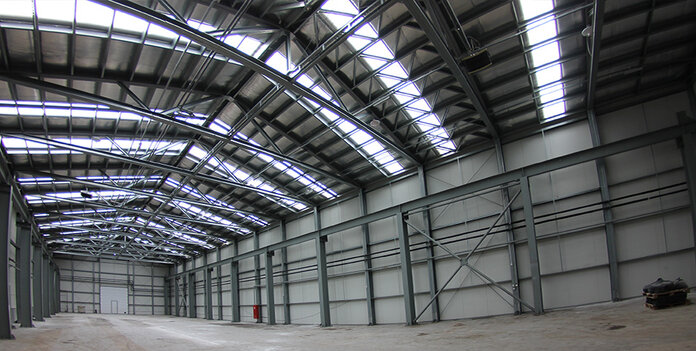

Каркас здания выполнен в конструктивных решениях серии СТЕРК® и представляет собой рамно-связевую систему, полностью изготовленрную из стальных холодногнутых оцинкованных профилей. Рамы состоят из колонн и решетчатых ферм треугольного очертания с верхним шарнирным сопряжением колонн с фермами и жестким узлом соединения с фундаментом. Шаг рам по сравнению с базовым исполнением каркаса СТЕРК уменьшен и принят равным 4 м ввиду большой полезной высоты здания.
Покрытие кровли – двухслойная полистовая сборка из профлиста и рулонного минераловатного утеплителя. Для организации естественного освещения на кровле предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста, устроенные в каждом шаге рам, кроме связевых блоков. Стены здания обшиты сэндвич-панелями с минераловатным сердечником.

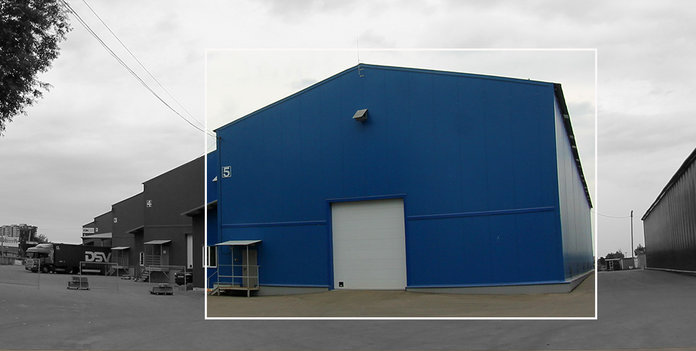

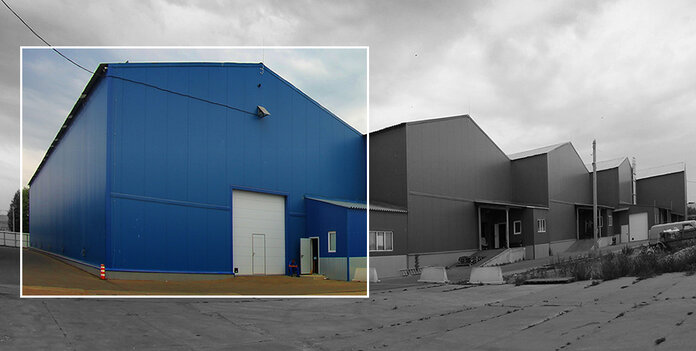

Здание цеха грузообработки длинной стороной примыкает к одному из складских корпусов, образуя температурно-деформационный шов. Ввиду меньшей высоты примыкающиего здания, дополнительной нагрузки на кровлю цеха из-за снеговых мешков не возникает, и усиления конструкций каркаса не требуется. Таким образом, с конструктивной точки зрения здание запроектировано как отдельно стоящее и может тиражироваться на других площадках без корректировок проекта.
Строительство складов – одно из самых востребованных применений серии быстровозводимых зданий СТЕРК®, рассчитаной на обширный круг задач складского строительства, включая возведение крупных логистических комплексов и терминалов. Система СТЕРК®, созданная по принципу трансформера, позволяет легко реализовать требуемые объемно-планировочные решения на единой элементной базе и с применением типовых узлов. При необходимости серийный каркас может быть модифицирован путем дополнения или частичной замены несущих конструкций из холодногнутых профилей элементами из черного металла (комбинированный каркас) – как правило, сварной балкой, которая выпускается заводом ЛМК «Андромета», либо горячекатаными профилями. Это позволяет использовать систему СТЕРК® для возведения складов любой категории – вплоть до А+.
