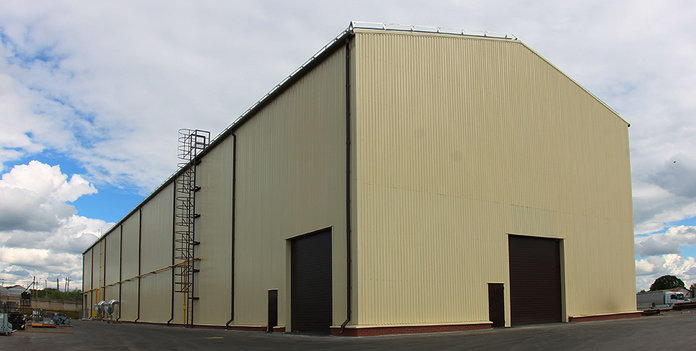

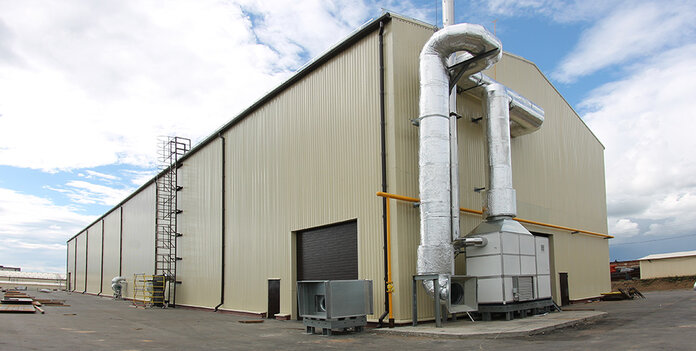

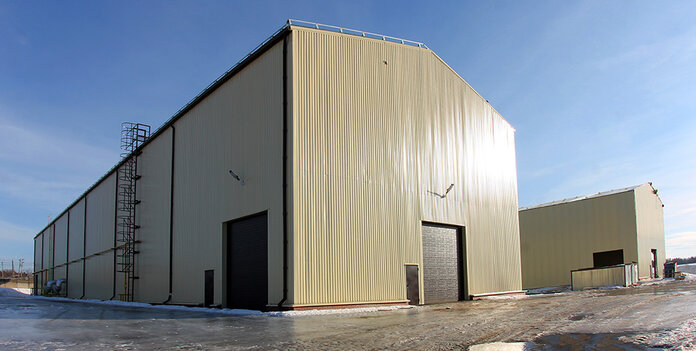

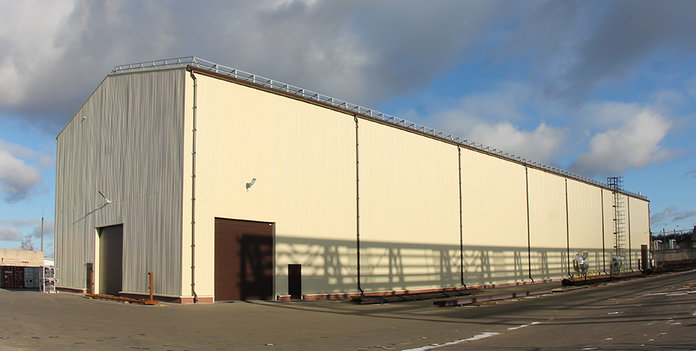

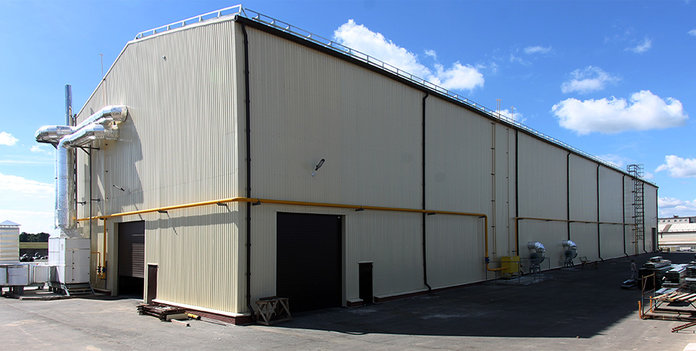

Цех с двухуровневой крановой эстакадой

Район
Калужская область
Год строительства
2017
Размеры
18 х 82 х12 м
Полезная площадь
1 476 кв.м
Пролеты
1
Этажность
1
Особенности
Кран
Тип каркаса

Характеристики

Параметр Значение
Размеры: 18 х 82 х12 (h)м (h – высота до низа несущих конструкций)
Назначение здания: производственный цех
Шаг рам: 6 м и 5 м
Кровля: двускатная,уклон 25%
Крановая эстакада:

двухуровневая, совмещена с колоннами здания:

- 1 уровень: отм. подкрановых балок +6,98 м, краны г/п 5 т – 2 шт.(работают в сцепке)

- 2 уровень: отм. подкрановых балок +9,68 м, кран г/п 10 т – 1 шт.

Ворота: подъемно-секционные 4,0 х 4,5 (h)м – 4 шт. по длинным сторонам + 2 шт. по торцам здания
Двери: 0,95 х 2,05 (h)м – 4 шт. по длинным сторонам + 2 шт. по торцам здания



Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Опции

Лестницы: наружные стремянки, 2 шт. по длинным сторонам здания

Преимущества

Оптимальная метеллоемкость за счет сочетания сварных и холодногнутых профилей
Простая болтовая сборка из готовых деталей
Сварка исключена!
Простой монтаж коммуникаций прямо по каркасу
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

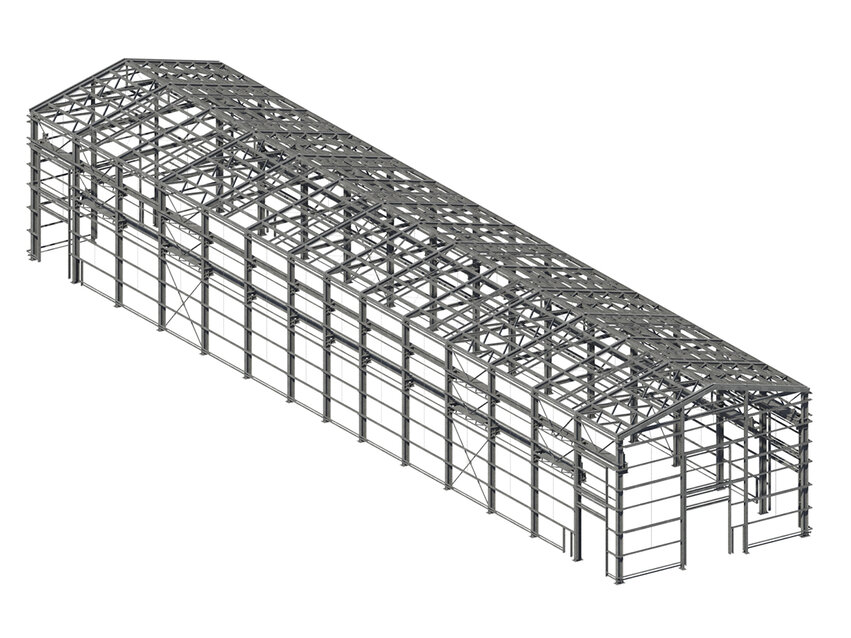

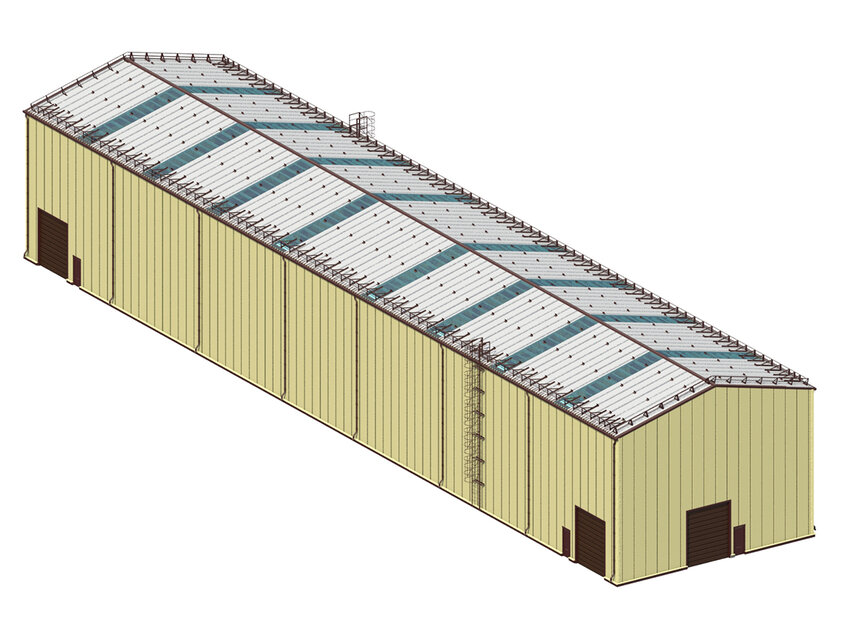

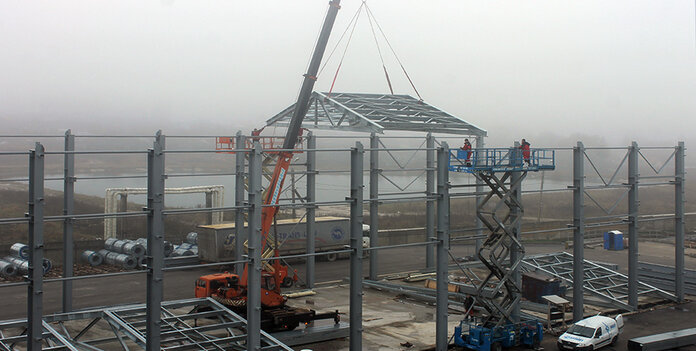

Конструктивные решения цеха с двухуровневой крановой эстакадой

Варианты поставки: каркас, полнокомплектное здание
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1


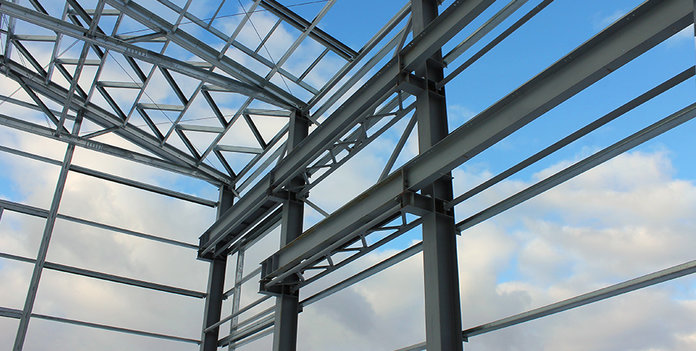

Комбинированный каркас

  • фермы покрытия, торцевые стойки, часть элементов связевой системы, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
  • основные колонны поперечников и торцевых рам, подкрановые балки - из сварных двутавровых профилей (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82);
  • часть элементов связевой системы: трубы круглые 180х4 и 89х3, покрытие – грунт ГФ-021 по ГОСТ 25129
1
645+4
2
Ограждающие конструкции
  • Кровля: полистовая сборка двухслойная (профлист, мягкий минераловатный утеплитель 200 мм)
  • Стены: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм, профлист)

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

Хочу такое здание

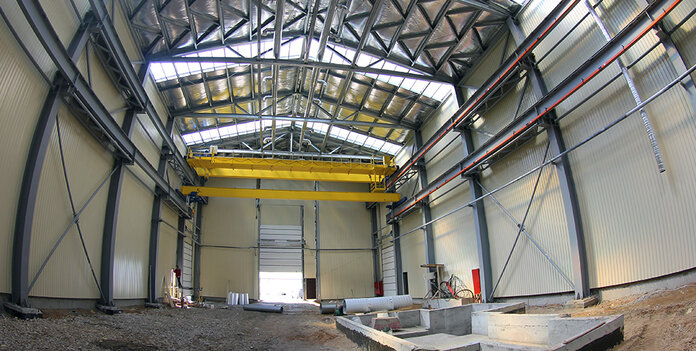

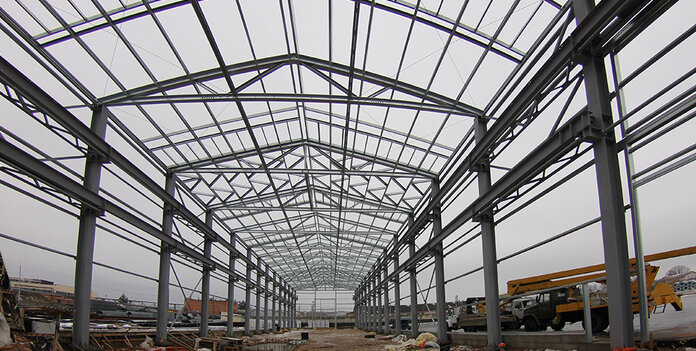

Детали проекта цеха с двухуровневой эстакадой

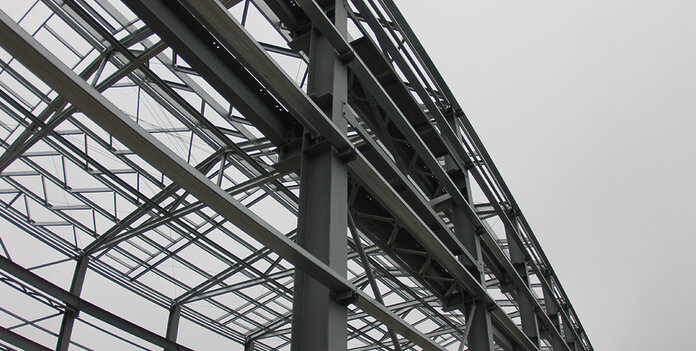

Особенностью данного проекта производственного здания является наличие двухуровневой крановой эстакады.

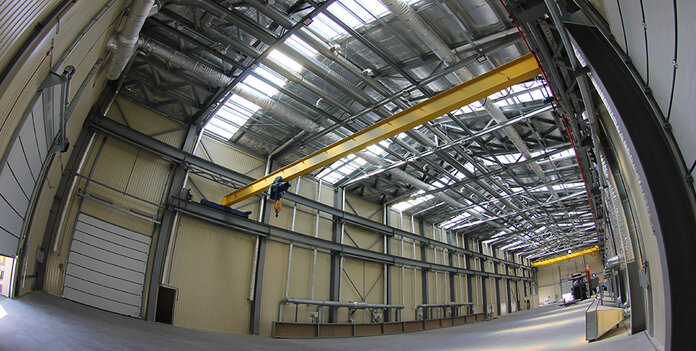

Нижний уровень позволяет установить 3 крана грузоподъемностью 5 тонн каждый, причем подкрановые балки рассчитаны на одновременную работу 2-х кранов в одном пролете. Верхний уровень рассчитан на установку 2-х кранов грузоподъемностью 10 тонн каждый, также работающих в сцепке. Подкрановые балки запроектированы по серии 1.426.2-7 “Балки подкрановые стальные под мостовые опорные краны. Выпуск 3. Балки пролетом 6 и 12м. разрезные под краны общего назначения грузоподъемностью до 50 т.” Здание выполнено на комбинированном каркасе из сварных балок и холодногнутых профилей.

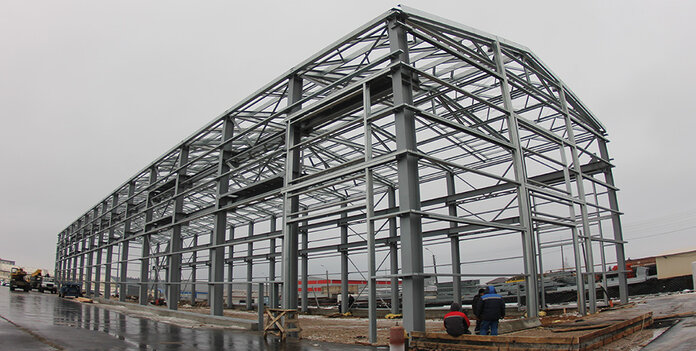

Рациональное сочетание сварных и гнутых элементов в конструкции каркаса здания позволяет снизить его  металлоемкость, а значит – и стоимость. Оборудование завода строительных металлоконструкций «Андромета» позволяет выпускать непрерывную линейку сварных и гнутых профилей в широком диапазоне сечений. Это расширяет возможности оптимизации проектных решений чтобы обеспечить наилучшее соотношение веса и несущей способности конструкций каркасов, выпускаемых нашим заводом.

В качестве ограждающих конструкций кровли и стен применены  полистовые 3-слойные сборки из профилированного листа и мягкого рулонного базальтового утеплителя. Данное решение обеспечивает качественную теплоизоляцию здания при минимальных затратах. По уровню тепловой защиты полистовая сборка не уступает, а даже превосходит сэндвич-панели, обладая при этом существенно меньшей стоимостью. Дополнительным преимуществом является отсутствие условий для скапливания конденсата по линиям стыка кровельных элементов ввиду отсутствия таких стыков. Сплошной ковер утеплителя, в отличие от состыкованных сэндвич-панелей, обеспечивает высокую однородность теплового контура здания и исключает выпадение конденсата внутри здания. Для организации естественного освещения кровля здания имеет светопрозрачные участки из сотового поликарбоната и фибролиста. Для технического обслуживания кровли предусмотрены две наружных стремянки по обеим длинным сторонам здания.
