Заказ профиля

Мини-цех с краном 5 т

Район
Калужская область, Малоярославецкий р-н
Год строительства
2016
Размеры
18 х 30 х 8 м
Полезная площадь
540 кв. м
Пролет
1
Этажность
1
Особенности
Кран
Тип каркаса

Характеристики

Параметр Значение
Размеры 18 х 30 х 8(h) м (h – высота до низа несущих конструкций)
Шаг рам: 6 м
Крановая эстакада: для крана г/п 5 т, режим работы 3 К, пролет крана 16,5 м, длина хода 18 м
Кровля: двускатная, уклон 25%
Ворота: подъемно-секционные 4,0 х 4,2 (h)м - 1 шт.
Двери: 0,9 х 2,1 м – 2 шт., по торцу и длинной стороне здания

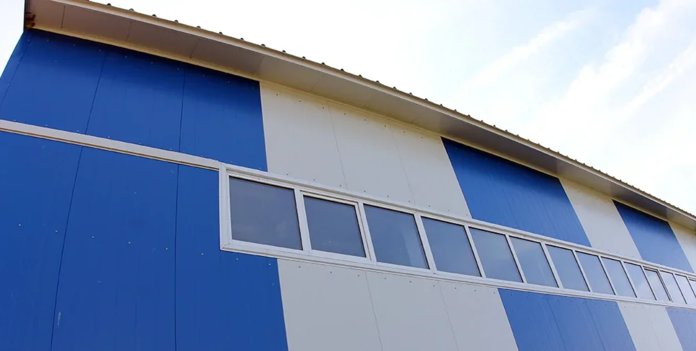

Окна: ленточное остекление 24 х 1,2 (h)м - 2 шт. по длинным сторонам здания
Ограждающие конструкции кровли и стен:

- кровля - сэндвич-панели с минераловатным сердечником толщиной 120 мм

- стены: сэндвич-панели с минераловатным сердечником толщиной 100 мм

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания мини-цеха с краном 5 т

Каркас

Конструктивная система: СТЕРК

Тип каркаса: комбинированный:

  • колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)
  • подкрановые балки - из прокатных широкополочных двутавров (стал ВСт3сп5-1 по ТУ14-1-3023-80)
  • фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
1
Каркас

Конструктивная система: СТЕРК

Тип каркаса: комбинированный:

  • колонны - из сварного двутаврового профиля постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие - грунт ГФ-021 толщиной 40 мкм)
  • подкрановые балки - из прокатных широкополочных двутавров (стал ВСт3сп5-1 по ТУ14-1-3023-80)
  • фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
Хочу такое здание

О проекте кранового мини-цеха

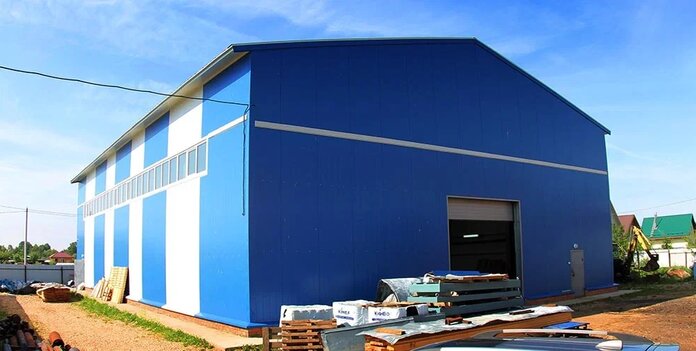

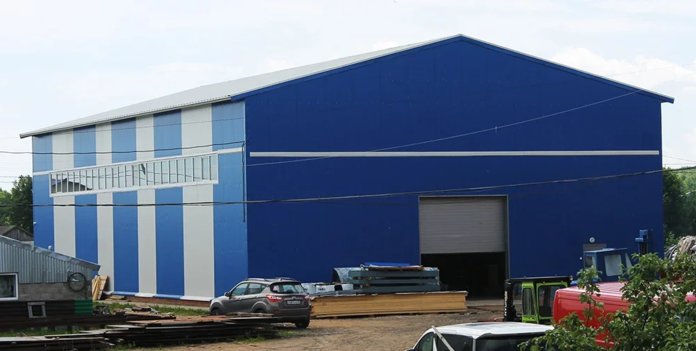

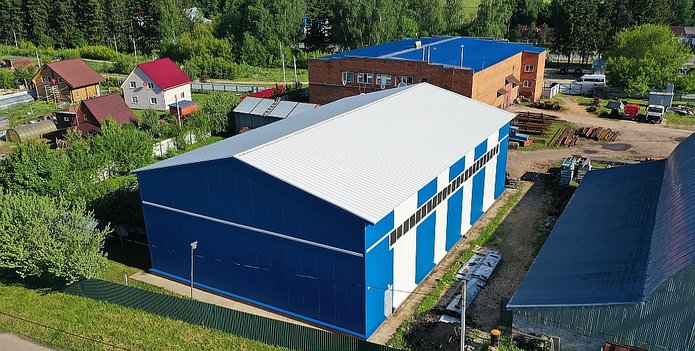

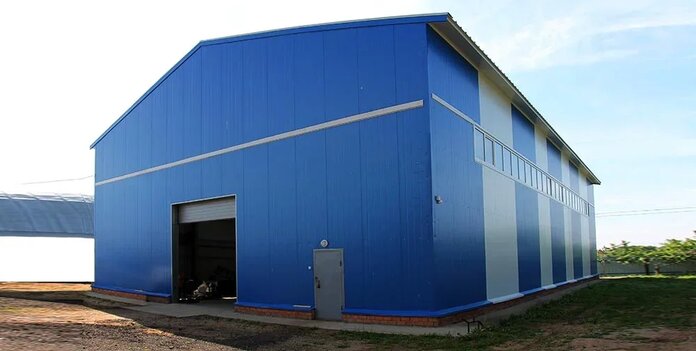

Здание сборочного цеха предприятия по производству оборудования для автосервисов и дизельной аппаратуры построено в 2016 г. в Малоярославецком районе Калужской области.

Данный проект компактного и функционального кранового здания может быть интересен для промышленных предприятий среднего и малого бизнеса. Проект подходит для повторного применения в климатических условиях Центральной России (I – III снеговые районы, I ветровой район).

Это пример кранового здания на комбинированном каркасе из сварных, прокатных и холодногнутых стальных профилей.

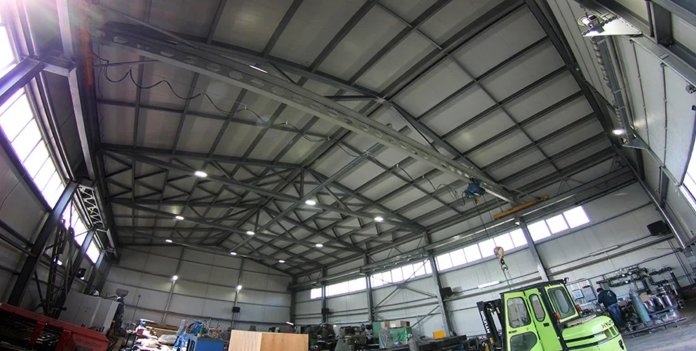

Размеры здания 18 х 30 м, полезная высота – 8 м. Здание оборудовано мостовым краном грузоподъемностью 5 тонн. Опирание подкрановых балок осуществляется непосредственно на колонны здания, узлы опирания - шарнирные. Совмещение функций опор крана с колоннами - наиболее экономичный с точки зрения расхода металла, а значит и цены каркаса способ устройства крановой эстакады. Колонны, принимающие на себя как нагрузки самого здания, так и статические и динамические нагрузки крана, выполнены из сварных двутавровых профилей постоянного сечения. Подкрановые балки изготовлены из прокатных широкополочных двутавров.

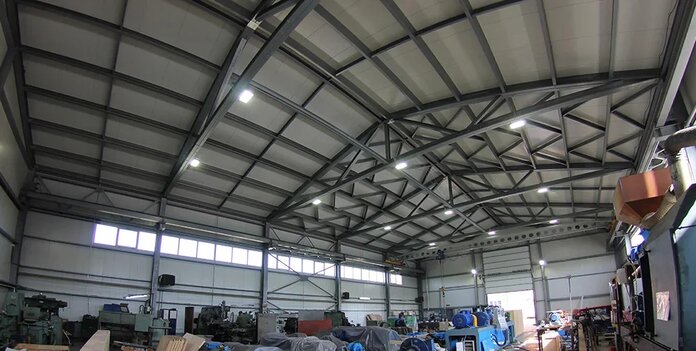

Здание имеет скатную кровлю с уклоном 25 %. Основные несущие конструкции покрытия – треугольные фермы серии СТЕРК. Они, а также стеновые и кровельные прогоны изготовлены из стальных холодногнутых профилей.

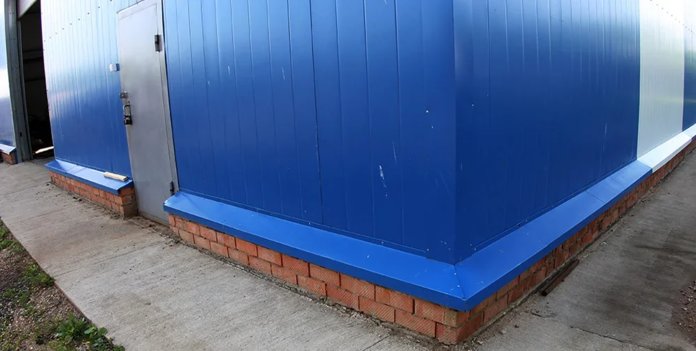

В качестве ограждающих конструкций кровли и стен цеха использованы сэндвич-панели с минераловатным сердечником толщиной 120 мм и 100 мм соответственно.
