Технологический комплекс

Район
Калужская область
Год строительства
1 оч. - 2015/2016, 2 оч. – 2017/2018, 3-оч. - 2019
Размеры
согласно ТЗ
Полезная площадь
>8000 кв.м
Этажность
от 1 до 7
Заказчик
ОАО «Пролог»
Особенности
Кран
Перекрытие
Другие опции
Примыкание
Тип каркаса

Характеристики

Наименование Параметр Значение
Производственный цех Размеры  42 х 34,5 х 8,5/6,4 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 2 (24 м и 18 м)
Этажность: 1 + антресоли
Шаг колонн: 6 и 5,5 м
Кровля: двускатная, уклон 10%
Грузоподъемное оборудование: краны опорного типа, г/п 5 т и 10 т
Перекрытия: монолитный железобетон по несъемной опалубке из оцинкованного профлиста
Каркас: комбинированный - фермы покрытия, фахверки, второстепенные балки перекрытий, связи, прогоны кровли и стен - из холодногнутых оцинкованных профилей; - колонны, главные балки перекрытий, подкрановые балки - из сварных двутавровых профилей.
Ограждающие конструкции кровли и стен: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм, профлист)
Технологическая башня Размеры  13.5 x 17.5 x 21.6(h) (h)м (h - высота до низа несущих конструкций)
Этажность: башня – 7, примыкающие объемы – 3
Шаг колонн: 2.7, 6.0, и 7.2 м
Кровля: башня – плоская, примыкающие объемы - односкатная, уклон 10%
Перекрытия: монолитный железобетон по несъемной опалубке из оцинкованного профлиста
Каркас: комбинированный
- колонны и балки - из сварных двутавровых профилей
- прогоны кровли и стен - из холодногнутых оцинкованных профилей
Ограждающие конструкции кровли: башня - полистовая сборка трёхслойная (профлист, жесткая минераловатная плита 150 мм, профлист);
примыкающие объемы - полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм)
Ограждающие конструкции стен: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм)
АБК Размеры 6 х 27,9 х 9,6 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 3
Шаг колонн: 2.7, 6.0, и 7.2 м
Кровля: односкатная, уклон 10%
Перекрытия: монолитный железобетон по несъемной опалубке из оцинкованного профлиста
Каркас: комбинированный
- балки перекрытий и покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных профилей;
- колонны - из сварных двутавровых профилей.
Ограждающие конструкции кровли и стен: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм, профлист)

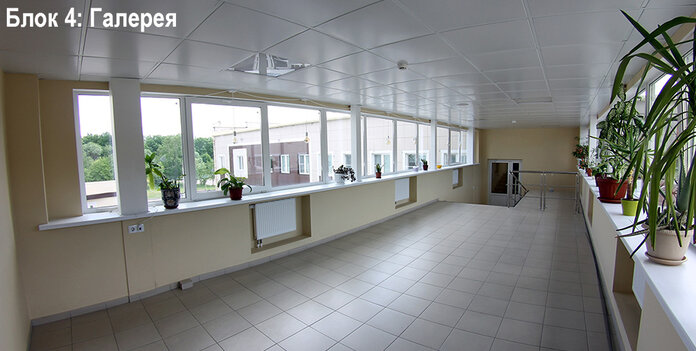

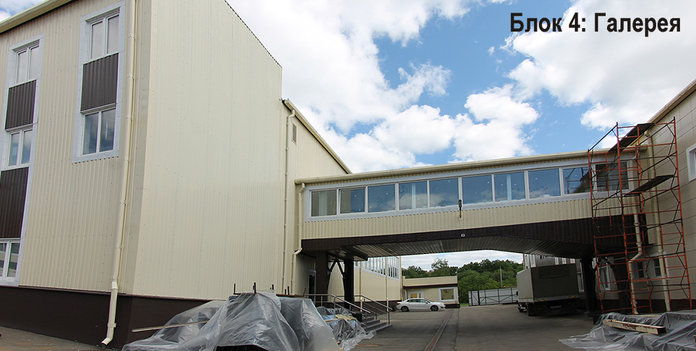

Галерея Размеры 13,5 х 4 х 6,1 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 2
Шаг колонн: 4 м
Кровля: односкатная, уклон 10%
Перекрытия: монолитный железобетон по несъемной опалубке из оцинкованного профлиста
Каркас: комбинированный
- колонны и балки - из сварных двутавровых профилей
- прогоны кровли и стен - из холодногнутых оцинкованных профилей
Ограждающие конструкции кровли и стен: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм, профлист)

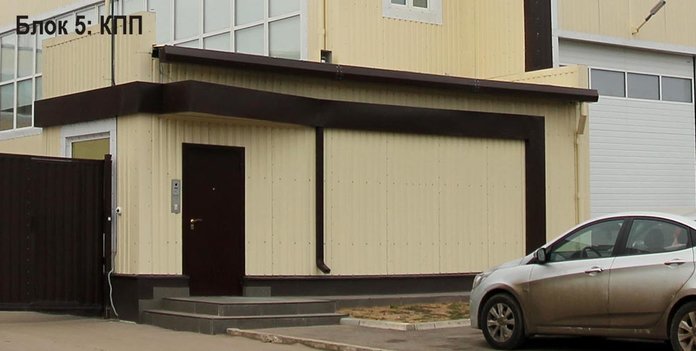

КПП Размеры 3,15 х 9,1 х 2,8 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 1
Шаг колонн: 4 м
Кровля: односкатная, уклон 10%
Дополнительная комплектация: наружный водосток, парапет, входные группы: с козырьками треугольной формы 3,0х1,0м, опираемыми на дополнительную стойку
Каркас: из холодногнутых оцинкованных профилей
Ограждающие конструкции кровли и стен: полистовая сборка трёхслойная (профлист, мягкий минераловатный утеплитель 150 мм, профлист)
Складская зона Полезная площадь: ~1000 кв.м
Утепленный склад Размеры 13,15 х 24 х 8,0 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 1 + антресоль
Шаг колонн: 6 м
Кровля: двускатная, уклон 10%
Перекрытие: монолитный железобетон толщиной 150 мм по несъемной опалубке из профлиста
Дополнительная комплектация: внутренняя лестница, пожарные лестницы между перепадами кровель с примыкающими зданиями (2 шт.), наружный водосток, парапет, снегозадержатели.
Каркас: комбинированный
- фермы покрытия, фахверки, балки перекрытий, связи, прогоны кровли и стен - из холодногнутых оцинкованных профилей;
- колонны - из сварных двутавровых профилей
Ограждающие конструкции кровли и стен: - кровли: сэндвич-панели с базальтовым сердечником 120 мм
- стен: полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель 150 мм, профлист)

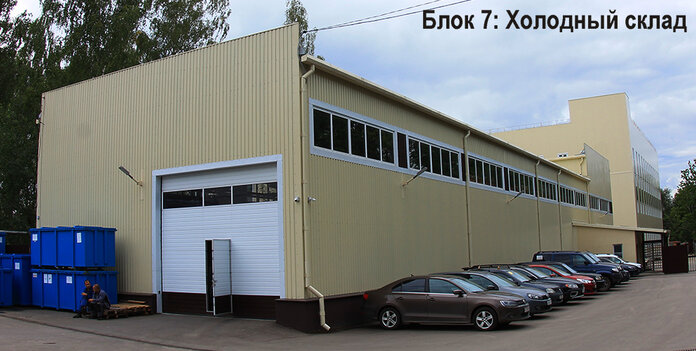

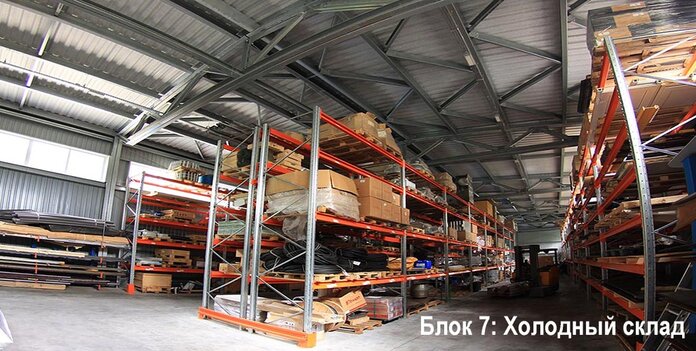

Холодный склад Размеры 12 х 42 х 6,0 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 1
Шаг колонн: 6 м, 5.35 м
Кровля: двускатная, уклон 10%
Дополнительная комплектация: наружный водосток, парапет, снегозадержатели
Каркас: из холодногнутых стальных оцинкованных профилей
Ограждающие конструкции: профлист
Надземный переход Размеры 2,8х10,4 х 6,6 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 1
Этажность: 2
Шаг колонн: 5,15 м
Кровля: односкатная, уклон 10%
Дополнительная комплектация: наружный водосток, снегозадержатели
Перекрытия: монолитный железобетон толщиной 150 мм по несъемной опалубке из профлиста
Каркас: комбинированный
- колонны и балки из сварных двутавровых профилей;
- прогоны кровли, фахверки и связи из холодногнутых стальных оцинкованных профилей
Ограждающие конструкции кровли и стен: - кровли: сэндвич-панели с базальтовым сердечником 120 мм;
- стен: полистовая трехслойная сборка (профлист, мягкий минераловатный утеплитель 150 мм, профлист)
Производственный цех со встроенными административно-бытовыми помещениями и переходной галереей Размеры цех- 39х29,3х15,3 (h)м, галерея - 2,5х36,9х7,6 (h)м (h - высота до низа несущих конструкций)
К-во пролетов 3
Этажность: до 4
Шаг колонн: 6 м
Кровля: малоуклонная
Дополнительная комплектация: наружный водосток, парапет, снегозадержатели
Каркас: комбинированный
- колонны и балки перекрытий и покрытия - из горячекатаных двутавров
- прогоны кровли и стен из стальных холодногнутых оцинкованных профилей

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

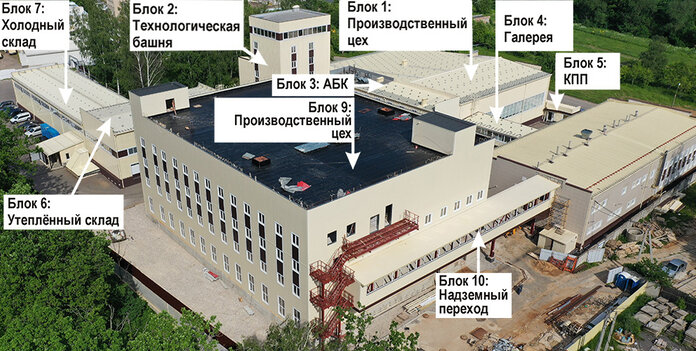

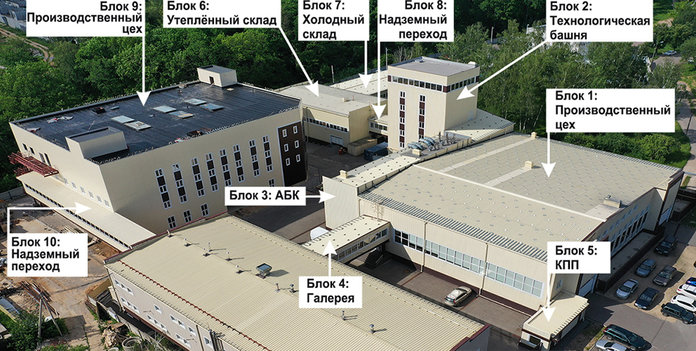

- 9 конструктивно независимых зданий индивидуального исполнения

- Уникальная 7-ярусная технологическая башня

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

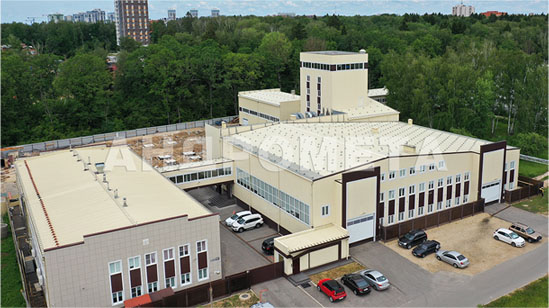

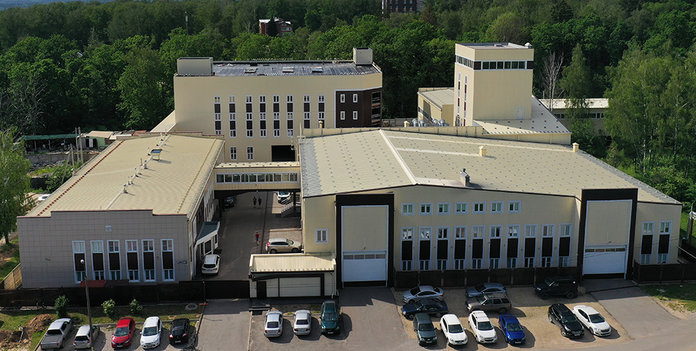

Объекты технологического комплекса

1 очередь

1-я очередь строительства включала 4 объекта: главный производственный корпус, технологическую башню, здание административно-бытового корпуса (АБК) и контрольно-пропускной пункт (КПП).

Главное производственное здание комплекса конструктивно состоит из 2-х частей: двухпролетного цеха 1 с крановым оборудованем и двухсекционной башни 2 с рабочими ярусами по внутреннему периметру. На верхнем ярусе башни также размещается крановое оборудование. В цеху 1 имеется антресоль с помещениями складского и технического назначения. К зданию цеха 1 пристроен административно-бытовой блок 3. Цех 1 соединен переходной галереей 4 с существующим производственным зданием аналогичного технологического цикла.

Производство строительных металлоконструкций (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)



1

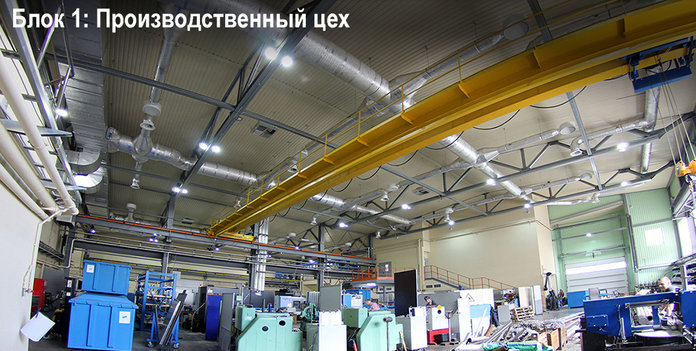

Производственный цех

Размеры: 42 х 34,5 х 8,5/6,4 м

К-во пролетов: 2 (24 м и 18 м)

Этажность: 1 + антресоли

Кровля: двускатная, уклон 10%

Грузоподъемное оборудование: кран-балки 10 т и 5 т



Производство строительных металлоконструкций (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)



2

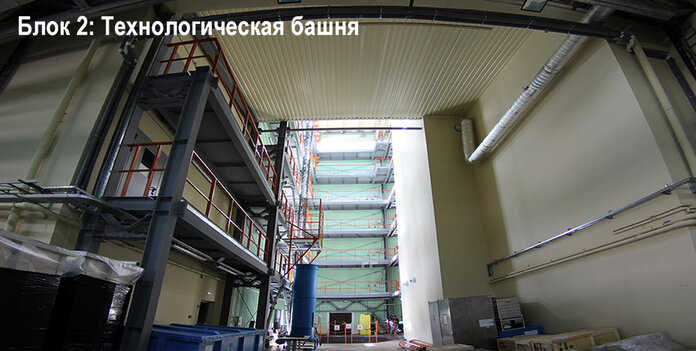

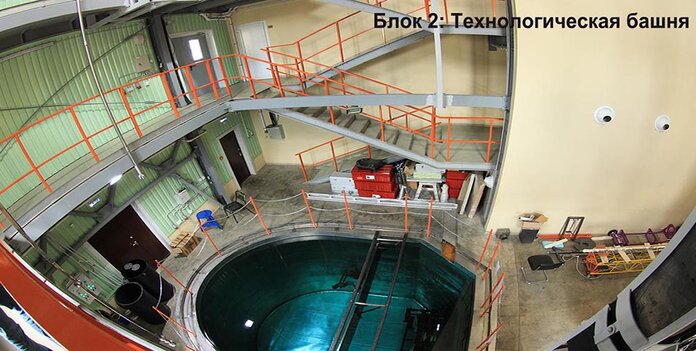

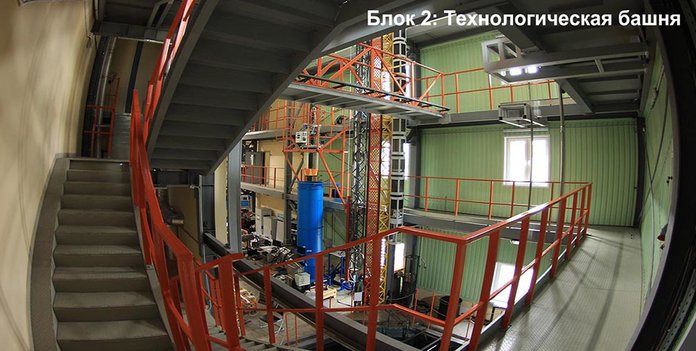

Технологическая башня

Размеры: 14,1 х 18 х 9,6/10,8/21,6 м

К-во пролетов: 2 (24 м и 18 м)

Этажность: башня – 7, примыкающие объемы – 3

Кровля: башня – плоская, примыкающие объемы - односкатная, уклон 10%

Грузоподъемное оборудование: кран-балка на верхнем ярусе башни



Производство строительных металлоконструкций (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)



3
Административно-бытовой блок

Размеры: 6 х 27,9 х 9,6 м

К-во пролетов: 1

Этажность: 3

Кровля: односкатная, уклон 10%



Производство строительных металлоконструкций (альбом-презентация)

Коммерческие здания на стальных каркасах (альбом-презентация)



Хочу такое здание

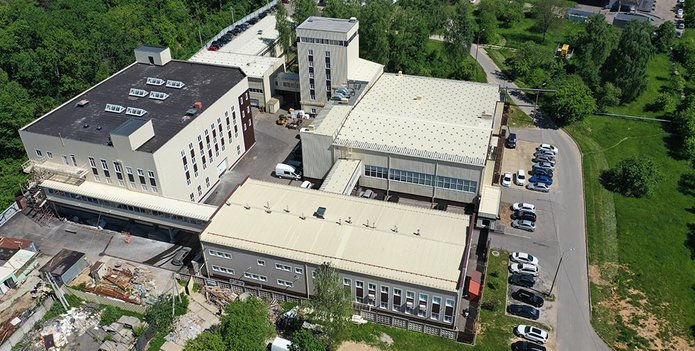

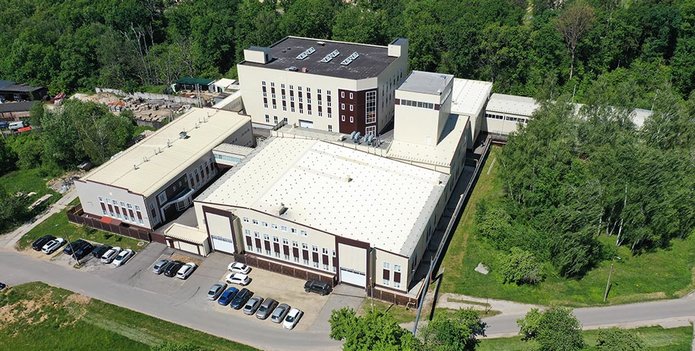

Детали проекта «Технологический комплекс»

Проект реализован с целью расширения производственных площадей предприятия по изготовлению нестандартного оборудования и оснастки для атомных электростанций.

Уникальные задачи, решаемые предприятием, требуют применения сложного, высокотехнологичного оборудования, для размещения и функционирования которого было необходимо запроектировать и построить сложный конструктивно неоднородный комплекс.

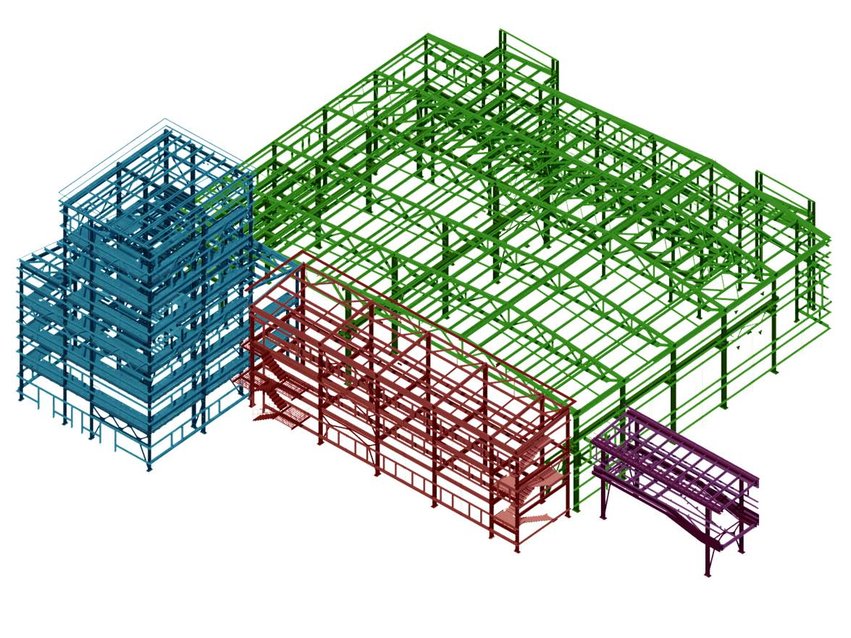

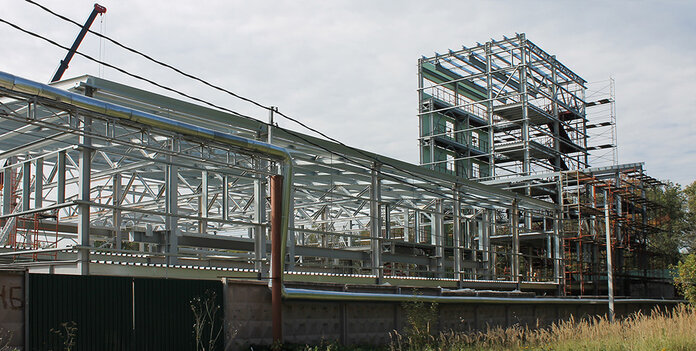

Первая очередь строительства

Первая очередь строительства была реализована в 2015 -2016 гг. и включала технологический комплекс, состоящий из 4-х взаимно сопряженных объемов различной этажности, со сложной внутренней структурой: антресоли, лестницы, галереи, площадки обслуживания, крановые эстакады.

ООО «Андромета» был разработан конструкторский проект технологического комплекса (раздел КР) и выполнена поставка каркасов и ограждающих конструкций зданий.

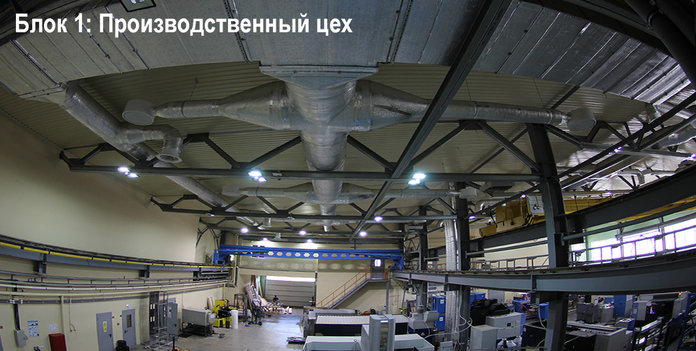

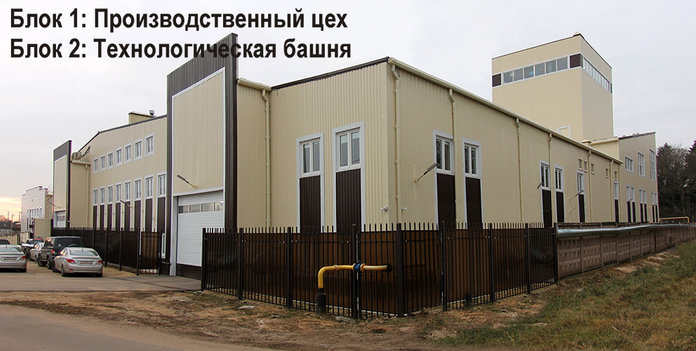

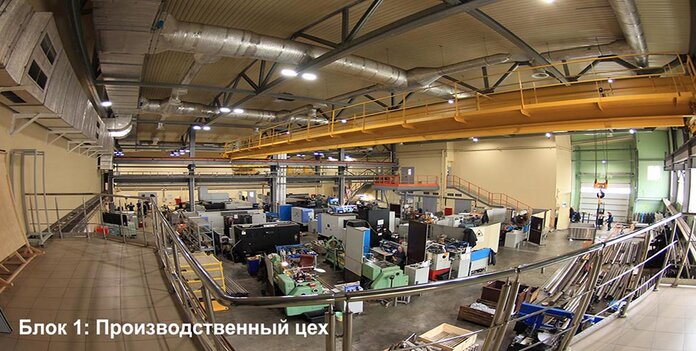

Производственное здание конструктивно состоит из 2-х частей: двухпролетного цеха 1 с размещением кранового оборудования и двухсекционной башни 2 с рабочими ярусами по внутреннему периметру. На верхнем ярусе башни размещается крановое оборудование. В цеху 1 имеется антресоль с помещениями складского и технического назначения.



К зданию цеха 1 пристроен блок административно-бытовых помещений 3, в состав которого входят гардеробные сотрудников, комната приема пищи, санузлы, административные помещения, мастерская, венткамера, котельная. Цех 1 соединен переходной галереей 4 с существующим производстенным зданием аналогичного технологического цикла.

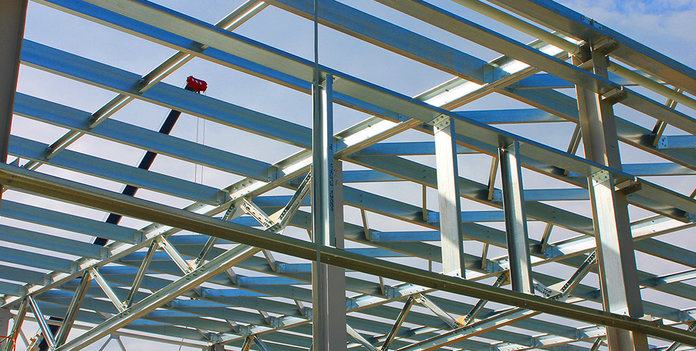

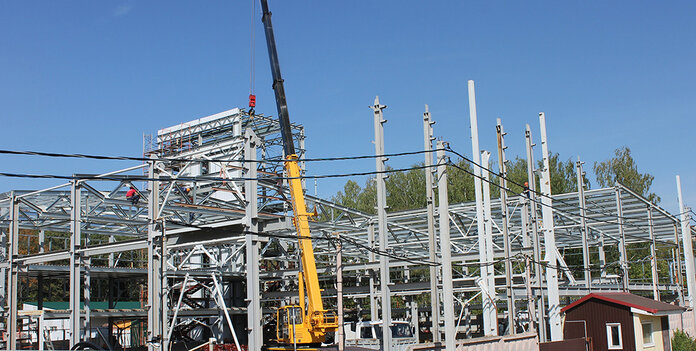

Каркас объекта – комбинированный: колонны и балки изготовлены из сварных двутавров постоянного сечения; фермы покрытий, фахверки, связи, прогоны кровель и стен - из холодногнутых оцинкованных С-профилей.

В состав первой очереди строительства входило также отдельно стоящее здание КПП 5, решенное на базе конструктивной системы Стилтаун с каркасом из холодногнутых оцинкованных профилей. Это здание с несущими продольными и поперечными стенами, состоящими из каркасных панелей, установленных и скрепленных между собой по периметру здания. Фермы покрытия шарнирно опираются на стеновые панели и располагаются с шагом 1,8 м.

Вторая очередь строительства

Дальнейшее развитие производственной деятельности предприятия требовало организации складских площадей, в связи с чем в 2017-2018 гг. проведена вторая очередь строительства.

Предшествующий успешный опыт сотрудничества Заказчика с ООО «Андромета» определил выбор нашей компании в качестве разработчика проекта КМ и поставщика несущих и ограждающих конструкций зданий.

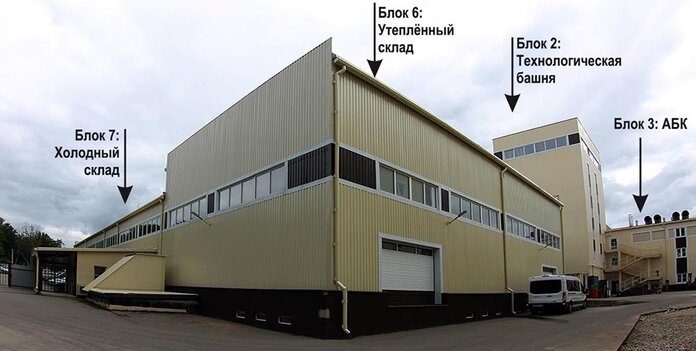

Складская зона состоит из двух сопряженных корпусов 6 и 7, связанных с производственной зоной надземным переходом 8.

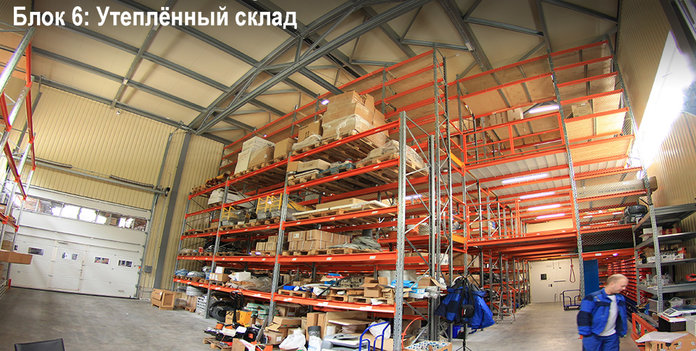

Корпус 6 - теплый склад полезной высотой 8 м, с антресолью размерами в плане 13,5 х 6 м. Между 1-м этажом и антресолью устроена двухмаршевая лестница. Двухэтажная часть здания отделена от основного объема внутренней перегородкой из профлиста. Каркас здания -комбинированного типа: колонны из сварных двутавровых профилей, остальные несущие конструкции – из холодногнутых оцинкованных профилей.

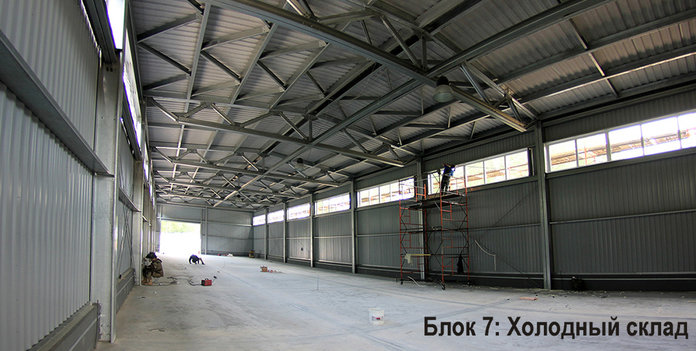

К длинной стороне теплого склада торцевой частью примыкает холодный склад 7 полезной высотой 6 м на каркасе из стальных холодногнутых оцинкованных профилей серии СТЕРК. Складские здания сообщаются между собой через внутренние ворота.

Кровли обоих зданий - двускатные с уклоном 10%. Каждое здание укомплектовано парапетами, снегозадержателями, наружным водостоком. Организованы также пожарные лестницы, соединяющие кровлю теплого склада с кровлями холодного склада и надземного перехода 8.

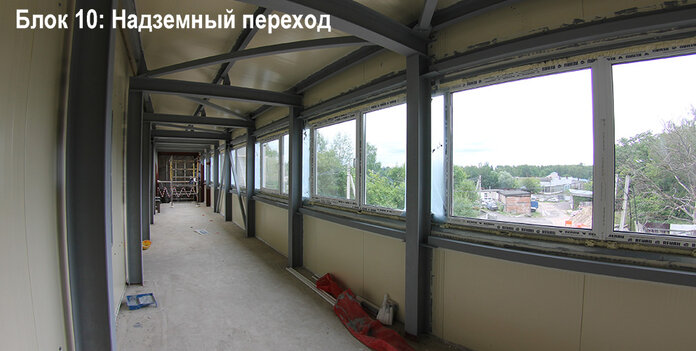

Надземный переход размерами 2,8х10,4 х 6,6 м пристроен к торцу теплого склада и служит для сообщения с производственным зданием. Основные несущие конструкции – колонны и балки – выполнены из сварных двутавровых профилей.

В проекте применены ограждающие конструкции разных типов в зависимости от функционала помещений. Стены зданий обшиты профлистом, в качестве теплоизоляции используется мягкий минераловатный фольгированный утеплитель. Кровельные покрытия выполнены из профлиста с мягким либо жестким утеплителем; в некоторых случаях – из сэндвич-панелей.

Третья очередь строительства

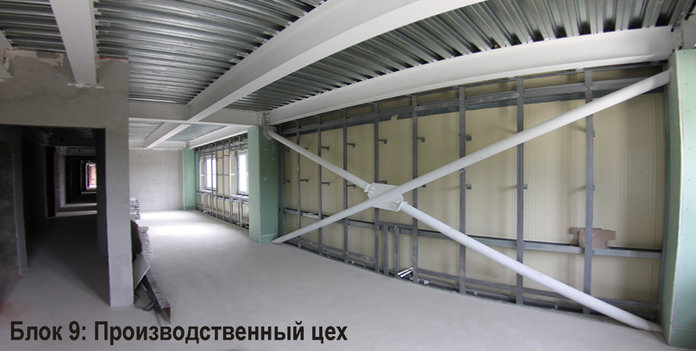

В 2019 году, в связи с дальнейшим расширением производства, потребовалось построить еще один многофункциональный корпус. На основании чертежей КМ, предоставленных Заказчиком, компанией «Андромета» выпущена рабочая документация КМД, изготовлено и поставлено 240 тонн сварных металлоконструкций. В отдельно стоящем здании размерами 39 х 29,22 х 15,3 м разместился цех металлообработки со встроенными административно-бытовыми помещениями.

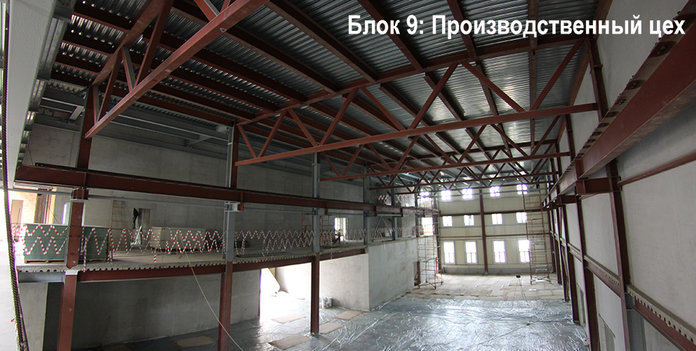

Цех площадью 13,4 х 39 м и высотой 15,3м занимает центральный не перекрытый объем здания.
По периметру на отметках +4.600, +7.900, +11.100 м располагаются перекрытия, опирающиеся на сетку колонн и разделяющие объем здания на 4 (в некоторых частях – 3) этажа, предназначенных под административно-бытовые помещения.Каркас здания состоит из ряда многопролетных поперечников, состоящих из колонн, ферм и балок постоянного сечения, изготовленных из горячекатанных профилей. Соединения элементов предусмотрены на болтах нормальной прочности, а также на монтажной сварке и фланцах с высокопрочными болтами. По предложению инженеров «Андрометы» прогонные системы здания были выполнены из холодногнутых С-образных профилей, что позволило уменьшить вес этих элементов вдвое по сравнению с изначально предполагавшимися прогонами из прокатных швеллеров.Перекрытия и плоская эксплуатируемая кровля - монолитные плиты по несъемной опалубке из профлиста. В центральной части кровли над помещением цеха устроены 6 зенитных фонарей для естественного освещения. Ограждающие конструкции стен - сэндвич-панели с минераловатным сердечником толщиной 150 мм.

Кроме здания цеха, в поставку завода «Андромета» входили также конструкции 5-маршевой наружной лестницы, двух внутренних балконов размерами 2,16х13,4м и 2,13х18,4м и надземной переходной галереи размерами 2,5х36,9 м, соединяющей новое здание с существующим в уровне 2-го этажа.
