Заказ профиля

Цех стеклокерамики 432 кв.м

Район
Калужская область
Год строительства
2019
Размеры
12 * 36 * 6,6 м
Полезная площадь
432 кв.м
Пролеты
1
Этажность
1
Тип каркаса

Характеристики

Параметр Значение
Шаг рам : 6 м
Кровля: двускатная, уклон 25%
Окна: 3,0 * 1,0(h)м – 13 шт. по двум длинным сторонам здания, 1 шт. по торцу
Ворота:

подъемно-секционные  3,0 * 3,0(h)м – 1 шт. по торцу
подъемно-секционные  4,0 * 4,5(h)м – 1 шт. по длинной стороне

Двери:

0,91 * 2,07(h)м – 3 шт. по длинным сторонам здания, 1 шт. по торцу
1,57 * 2,20(h)м – 1 шт. по длинной стороне здания

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты  (заключение ВНИИПО)

Преимущества

Простая болтовая сборка из готовых деталей

Сварка исключена!

Простой монтаж коммуникаций прямо по каркасу

Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

Конструктивные решения Цеха стеклокерамики

1


Каркас серии СТЕРК

  • Материал: сталь 350  по ГОСТ 14918 с цинковым покрытием 275 г/кв.м
  • Соединения: на болтах нормальной прочности
  • Варианты поставки: каркасы зданий, полнокомплектные здания

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

1
2
Ограждающие конструкции:

Кровля: сэндвич панель с минераловатным сердечником 120 мм

Стены: сэндвич панель с минераловатным сердечником 100 мм, раскладка горизонтальная

Буклет Быстровозводимые производственные здания



Хочу такое здание

Детали проекта

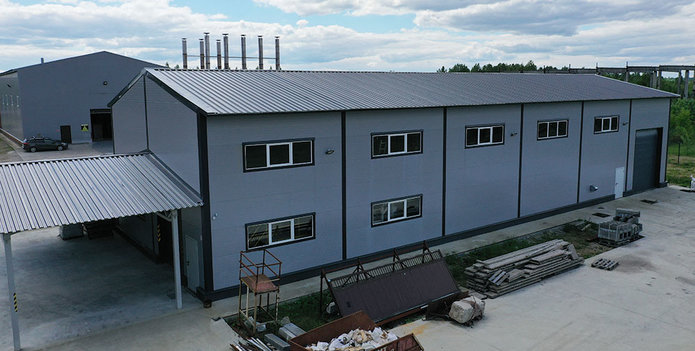

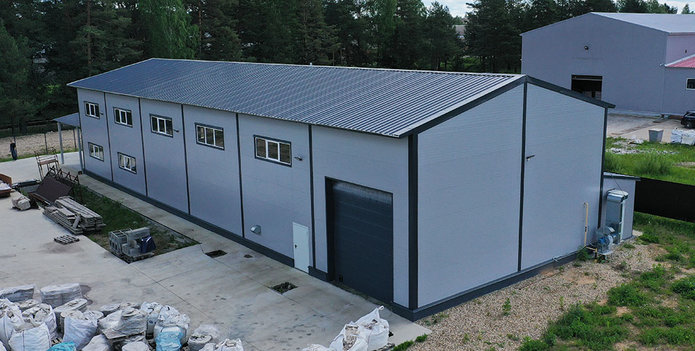

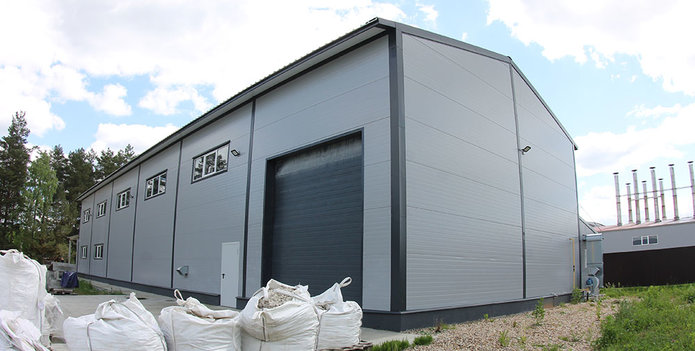

Представляем еще один пример промышленного объекта, построенного по технологии ЛСТК СТЕРК® от компании «Андромета». Это производственный цех предприятия по производству стеклокерамических изделий в г.Киров Калужской области.

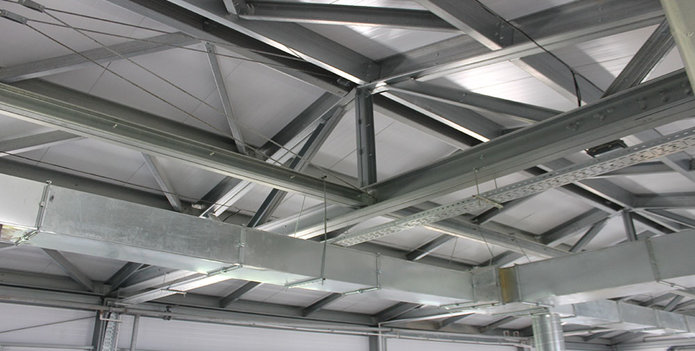

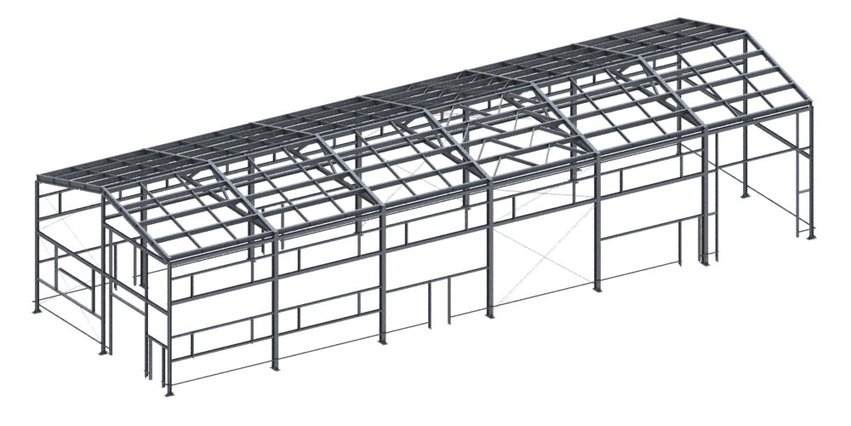

Здание возведено на серийном каркасе СТЕРК®. Все несущие элементы и вторичный каркас выполнены из холодногнутых С-образных профилей с толщиной стенки до 3,5 мм и высотой до 380 мм. Каркас организован по рамно-связевой схеме: несущие поперечники из колонн постоянного сечения и ферм треугольного очертания объединены системой связей, разрезных прогонов и распоров, обеспечивающих распределение нагрузок и пространственную жесткость конструкции. Особенность системы СТЕРК® - полный отказ от использования черного металла: все элементы каркаса стыкуются непосредственно друг с другом и соединяются болтами.


Получается прочная силовая конструкция, способная нести не только все нормативные нагрузки, но еще и технологические: трубопроводы, кабели и светильники крепятся прямо к каркасу, что упрощает устройство инженерных сетей.

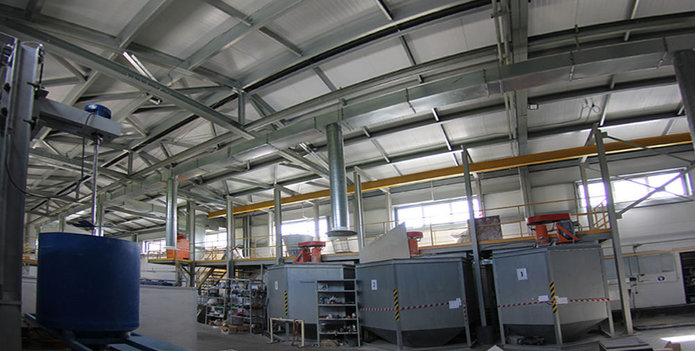

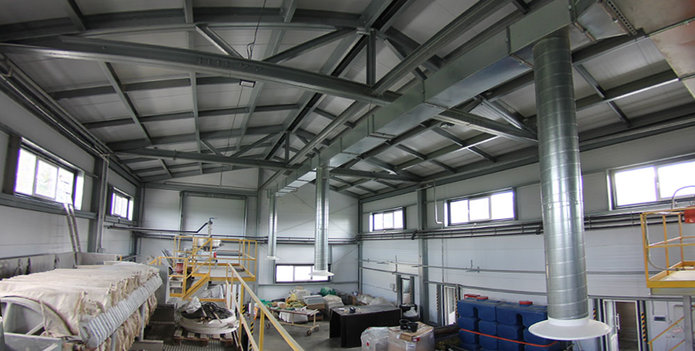

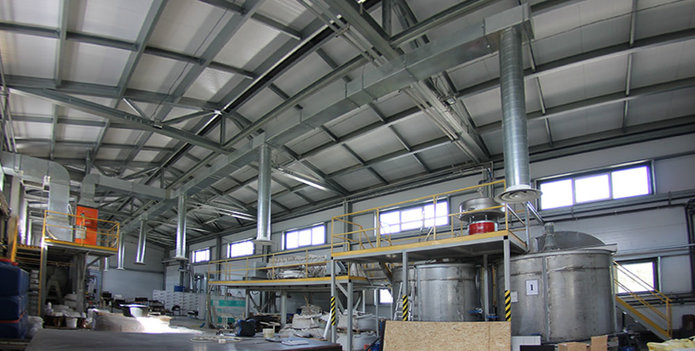

Это хорошо видно на примере данного объекта: цех стеклокерамики насыщен оборудованием и коммуникациями,  которые подвешены прямо к элементам покрытия. Это облегчает конструкцию, упрощает ее производство, удешевляет монтаж и дальнейшую эксплуатацию: полностью оцинкованный каркас не нуждается в антикоррозийной обработке.

Но чтобы изготовить такой каркас, нужно особое оборудование, сделанное по индивидуальному техническому заданию. В России такие конструкции из холодногнутых профилей выпускает только завод «Андромета».


В нашу поставку входил каркас здания и комплект нащельников для монтажа ограждающих конструкций. По просьбе заказчика был выпущен также проект ограждающих конструкций, включающий схемы раскладки, руководство по монтажу и спецификации для заказа материалов.

Цех стеклокерамики построен в 2019 году, и с тех пор активно эксплуатируется. Заказчик любезно предоставил нам возможность внутренней съемки работающего цеха, за что мы выражаем ему искреннюю признательность.
