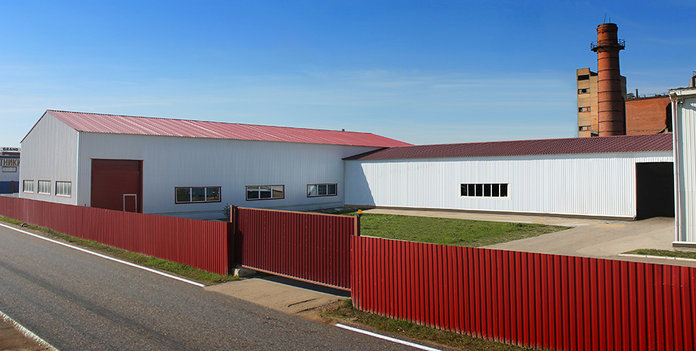

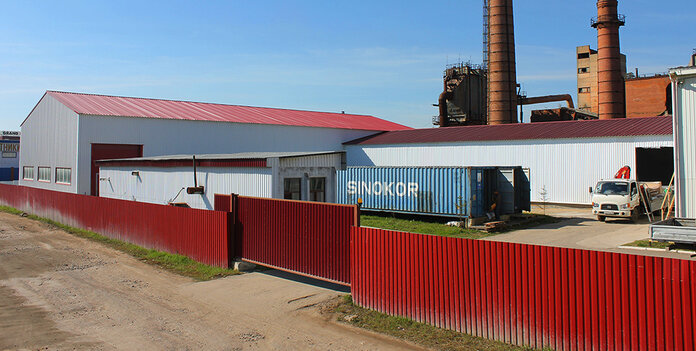

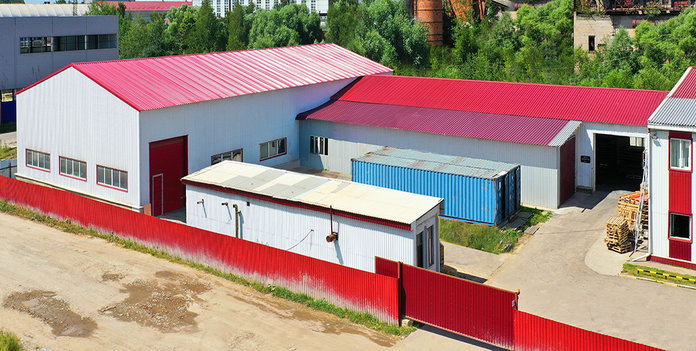

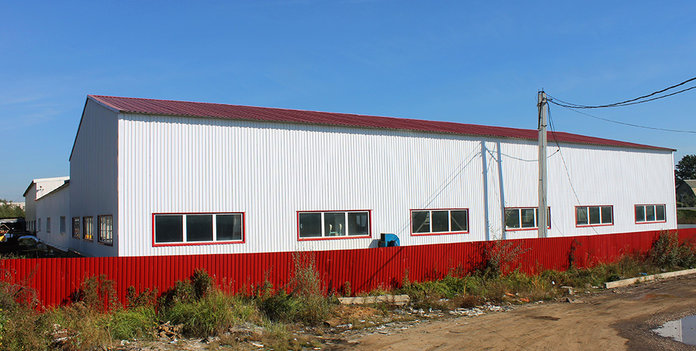

Комплекс из 2 мини-цехов

Район

Калужская область

Год строительства

2015

Размеры

18*36*6м;12*33*4 м

Полезная площадь

1044 кв.м

Пролеты

1

Этажность

1

Заказчик

ООО «Полет-сервис»

Особенности

Примыкание

Тип каркаса

Хочу такое здание

Характеристики

Наименование:	Параметр	Значение

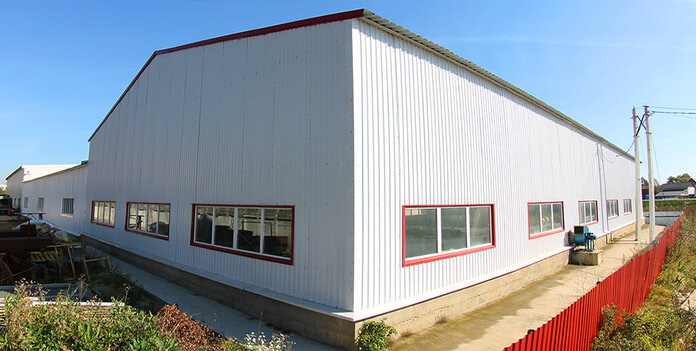

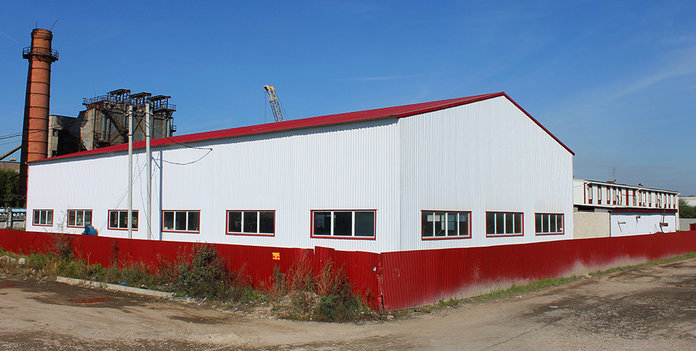

Цех 1:	Размеры:	18 * 36 * 6 (h) м (h -высота до низа несущих конструкций)
	Год строительства:	2013
	Шаг рам:	6 м
	Окна:	4,0 * 1,2(h)м – 6 шт., 3,6 * 1,2(h)м – 10 шт.
	Ворота:	подъемно-секционные 3,5 * 4,2(h)м – 2 шт.
Цех 2:	Размеры:	12 * 33 * 4 (h) м (h -высота до низа несущих конструкций)
	Год строительства:	2015
	Шаг рам:	6 м
	Окна:	3,6 * 1,2(h)м – 4 шт.
	Ворота:	распашные 3 * 3 (h)м – 2 шт.
Ограждающие конструкции:	- стены: - кровли:	- полистовая сборка трехслойная (профлист, минераловатный утеплитель 150 мм, профлист) - полистовая сборка двухслойная (профлист, минераловатный утеплитель 150 мм)

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенности

Рядовые рамы по торцам здания цеха №2

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная защита
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Минимум эксплуатационных расходов
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов

Хочу такое здание

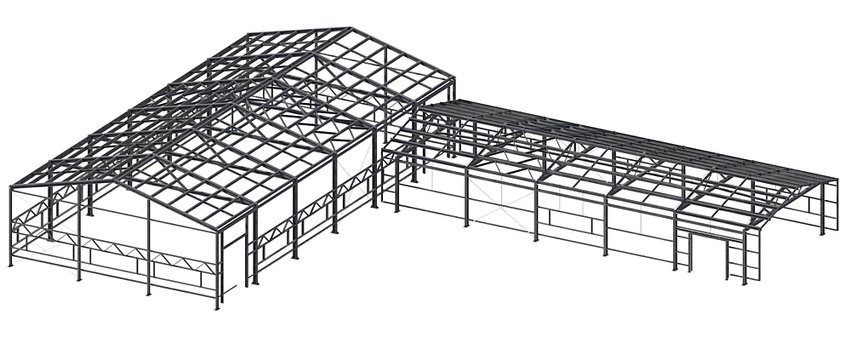

Конструктивные решения каркасов комплекса из 2 мини-цехов

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ КАРКАСЫ

СТЕРК

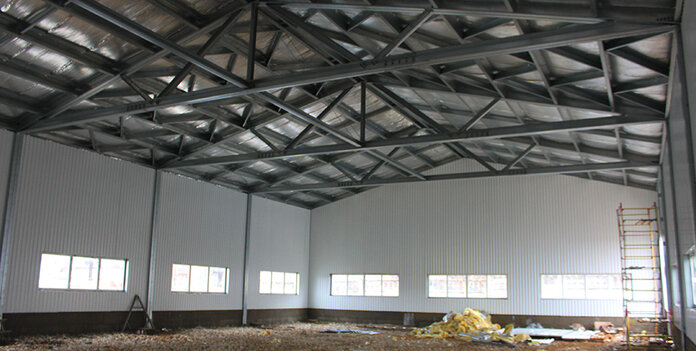

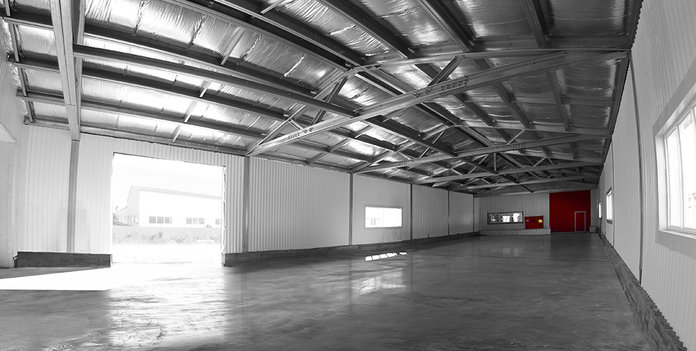

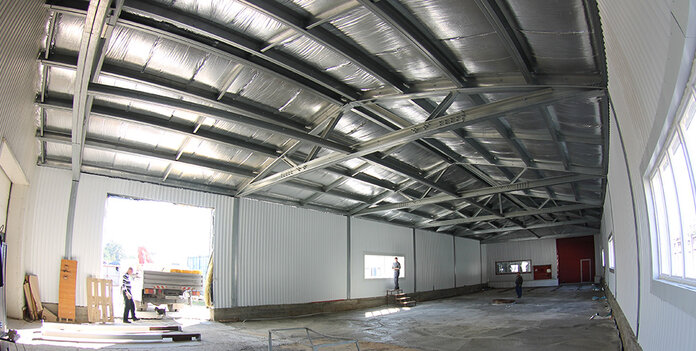

Основные несущие конструкции: поперечники из холодногнутых оцинкованных С-профилей

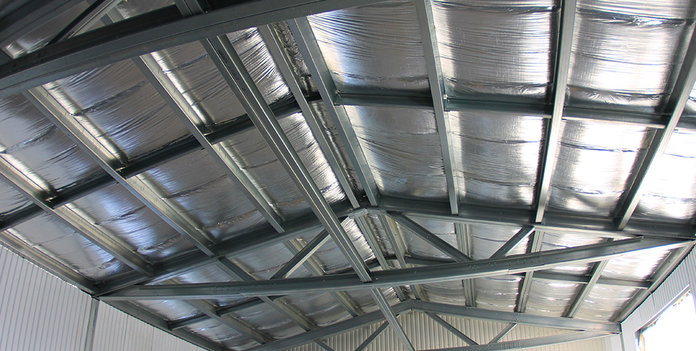

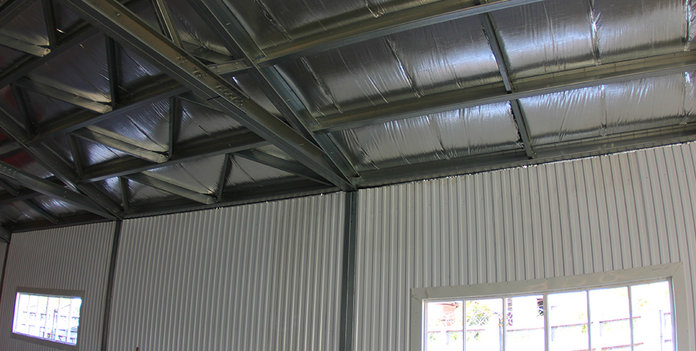

Прогоны: из холодногнутых С-профилей, установлены по разрезной схеме

Соединения: на болтах нормальной прочности

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

Варианты поставки: каркасы зданий, полнокомплектные здания

1

Цех 1

2

Цех 2

Хочу такое здание

Другие проекты

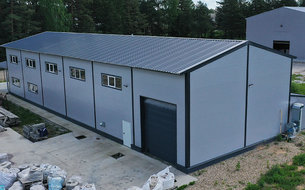

Мастерская 6 х 12 х 4 м
