Заказ профиля

Металлоконструкции для объектов энергетики

Цена – от 4 171 руб./м2 с НДС

Предложение не является публичной офертой

ЗМК «Андромета»  производит металлоконструкции и специализированные быстромонтируемые здания и сооружения для электроэнергетики и объектов теплоснабжения. Имеется допуск к изготовлению металлических конструкций для котельного оборудования (КО). Это позволяет заводу выполнять заказы на производство и поставку ответственных конструкций для энергетики и теплоснабжения. Современная технологическая база, квалифицированный производственный и инженерный персонал, отлаженные связи с поставщиками и специализированными проектными и монтажными организациями, отработанные внутренние процессы контроля качества и планирования поставок дают нам возможность выполнять заказы высокого уровня сложности. Наряду с крупномасштабными проектами завод  активно сотрудничает с бизнесом и предприятиями коммунального хозяйства, производя для них проверенные практикой серийные (ЛСТК система СТЕРК®) и индивидуальные здания и сооружения для энергетического хозяйства. В течение последних 3 лет нами выполнено около 10 разномасштабных проектов для энергокомплекса – от  электрогенерирующих мощностей системы Интер РАО до типовых водогрейных котельных.

Промышленные здания
для энергетического комплекса

Выполненные проекты для энергетики

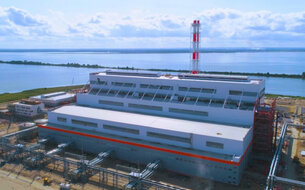

Приморская ТЭС

Район: Калининградская обл.,

Год: 2019


Узнать больше

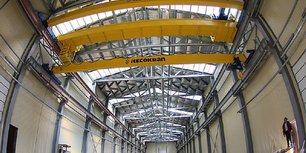

Фото объекта: Котельная с вышкой
г.Южно-Сахалинск
2016
12 х 36 х 6,25 м
432 кв.м

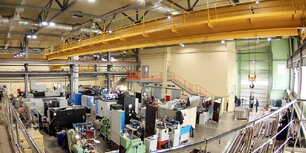

Фото объекта: Крановая котельная с антресолью
Волгоградская область
2018 г.
24 х 48 х 10 (h) м
1440 кв.м

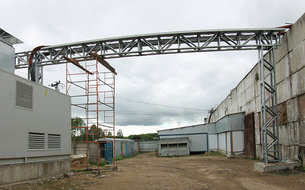

Кабельная эстакада

Район строительства: Калужская область
Размеры: 14,955 х 5,99 (h) м
Каркас: из холодногнутых оцинкованных С-профилей
Входт в состав объкта: Птицекомплекс


Узнать больше

ТИПОВОЕ ЗДАНИЕ ЭНЕРГОХОЗЯЙСТВА НА БАЗЕ СИСТЕМЫ СТЕРК®

На базе конструктива СТЕРК® наработана обширная библиотека типовых проектных решений зданий энергохозяйства для оптимизации расходов инвестора при соблюдении всех норм и требований безопасности и надежности.
КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

!

Энергетические объекты – одна из самых ответственных и технически сложных областей применения быстровозводимых металлокаркасных зданий, с особыми требованиями к безопасности и живучести:

  • взрыво- и пожароопасность объектов, работающих на углеводородном сырье
  • необходимость специальных конструктивных мероприятий
  • высокая насыщенность технологическим оборудованием и коммуникациями
  • необходимость рациональной организации пространства в помещении
  • непрерывный и интенсивный режим работы оборудования, в том числе – кранового
  • усиленные прочностные характеристики конструкций
  • повышенные требования к надежности объекта для обеспечения бесперебойной генерации энергоресурсов.

При проектировании зданий энергохозяйства необходимо выполнить все указанные требования, оставаясь в рамках экономической целесообразности.

Буклет Производственные здания

Презентация Коммерческие здания

1
Комбинированный каркас

Для большинства задач в сфере энергетики оптимальным решением каркаса здания является комбинированная структура. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей. Для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.

Рациональное сочетание сварных конструкций и холодногнутых профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

2
Колонны из сварных двутавров

Завод «Андромета» оснащен современной технологической линией для производства двутавров в большом диапазоне сечений методом автоматической сварки. Это делает наши конструктивные решения независимыми от дискретной номенклатуры прокатных профилей. Для каждого здания подбираются и изготавливаются колонны с требуемыми несущими характеристиками, без перерасхода металла, который неизбежен при выборе из жестко детерминированного сортамента проката. Так мы экономим металл, а значит и деньги наших заказчиков.

Презентация Производство металлоконструкций

Буклет Здания со стальными каркасами комбинированного типа



3
Фермы из холодногнутых профилей

Серийная ферма СТЕРК - треугольного очертания с непосредственным примыканием раскосов к поясам. Такой способ организации соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла. Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей.

Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Презентация Коммерческие здания на стальных каркасах



4
Фахверки из холодногнутых профилей

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры). Во многих случаях стойки и ригели фахверка можно и нужно выполнять из холодногнутых оцинкованных профилей, чтобы облегчить и удешевить конструкцию здания.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

5
Прогонные системы кровли и стен из холодногнутых профилей

Стеновые прогоны служат для крепления ограждающих конструкций.
Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

6
Каркасы проемов из холодногнутых профилей

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию проектируются и поставляются проемы любых требуемых размеров.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

7
Крановая эстакада

Для крановых зданий энергокомплекса рекомендуется совмещенный тип крановой эстакады: подкрановые балки опираются на колонны здания, на них монтируются рельсы кранового пути. Это решение обеспечивает максимальный полезный объем здания, минимизирует номенклатуру элементов каркаса и объем монтажных работ.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

8
Рельс подвесной тали

В производственных и бытовых котельных средней мощности часто используется подвесное крановое оборудование грузоподъемностью 1-2 т. Подкрановые пути могут располагаться по продольным и поперечным осям здания, в одном объеме могут быть предусмотрены несколько подвесных талей, перемещаемых в разных плоскостях.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

9
Перекрытие

В зданиях котельных часто устраиваются технические этажи и антресоли, используемые для установки и обслуживания оборудования. Типовое решение межэтажного перекрытия - монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.

Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

10
Инженерные системы

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. При необходимости несущая способность ферм может быть увеличена исходя из расчетных нагрузок от оборудования и коммуникаций. Воздуховоды и инженерные сети, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

11
Ограждающие конструкции кровли

Типовые решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует здания кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Буклет Производственные здания

12
Легкосбрасываемые ограждающие конструкции стен

Котельные, ТЭЦ и другие объекты энергохозяйства часто имеют взрывоопасные помещения. Для обеспечения взрывоустойчивости такие здания оснащаются легкосбрасываемыми ограждающими конструкциями (ЛСК), которые не позволяют избыточном давлению в помещении достичь опасной величины. Это сэндвич-панели на специальных ослабленных креплениях, которые разрушаются при давлении в помещении, не превышающем 5 кПа. Крепление включает демпфирующую тросовую петлю, на которой сэндвич-панель зависает после отрыва во избежание вторичных аварийных ситуаций.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

13
Лестница

Котельные и другие здания для энергетики, как правило, оснащаются пожарными, а иногда – и технологическими лестницами. Наружные пожарные лестницы обычно представляют собой вертикальные стремянки с защитным ограждением. При наличии этажей и антресолей здание оборудуют внутренними лестницами необходимой конфигурации (обычно – одно- или двухмаршевыми, при необходимости – более сложными). Каркасы лестниц выполняются из сварных, прокатных и холодногнутых оцинкованных профилей, покрытие ступеней – из решетчатого настила или просечно-вытяжного листа.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

14
Кабельная эстакада

При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Кабельные эстакады часто выполняются из холодногнутых оцинкованных профилей – легких в транспортировке и простых в монтаже конструкций с наилучшим соотношением несущей способности и веса.


Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

15
Вышка дымовых труб

При необходимости проект здания для энергохозяйства может включать дополнительные инфраструктурные сооружения. Обычно это пространственные решетчатые конструкции, конфигурация и материал которых проектируются, исходя из функционала и условий строительства. Вышки выполняются, как правило, из сварных конструкций соответствующего сечения.

Буклет Здания со стальными каркасами комбинированного типа

Презентация Коммерческие здания на стальных каркасах

Типы металлоконструкций, выпускаемых ЗМК «Андромета»

Сварные металлоконструкции

Металлоконструкции Приморской ТЭС

Это самый распространенный и разнообразный класс строительных металлоконструкций, который преобладает практически во всех сегментах их применения, включая энергетическое строительство. Сварка – это универсальная технология, позволяющая реализовать широкий спектр конструктивных решений.

Располагая эффективным современным оборудованием, квалифицированным инженерно-техническим и рабочим персоналом,  завод «Андромета» выпускает сварные металлоконструкции высокого уровня заводской готовности.


Сварная балка

Это эффективная альтернатива горячекатаному прокату, имеющая целый ряд преимуществ:

  • Ригели из балки переменного сеченияотсутствие ограничений по геометрии: можно изготовить сварной двутавр любого требуемого по расчету сечения, в том числе – переменного, неравнополочный, со смещенной стенкой и др. Это позволяет оптимизировать конструкторские решения и сэкономить металл
  • снятие проблем с закупкой требуемого по проекту сортамента проката, который далеко не всегда есть в наличии у поставщиков.

Подробнее  о сварных двутаврах, выпускаемых ЗМК «Андромета», читайте здесь

Металлоконструкции из профиля ЛСТК

Холодногнутый Z профильЗавод «Андромета» выпускает широкий ассортимент строительных профилей из оцинкованной стали толщиной до 3,5 мм (технически возможно до 4 мм при наличии сырья). Профили поставляются нарезанными в размер (длина до 12 м), по заданию на них выполняются всевозможные операции пробивки: высечки, крепежные отверстия, фаски. Уникальная производственная линия с возможностью перемещения штампов перпендикулярно движению стальной полосы позволяет выполнять пробивки практически любых форм и размеров в любых заданных местах стенок, полок и отгибов профилей. Мы выпускаем профили как по ТУ, так и нестандартные – по чертежам Заказчика.
Номенклатура и прайс на ЛСТК профиль – здесь.



Комбинированные металлоконструкции

В собственных конструкторских решениях для энергетического строительства мы широко используем сочетание в рамках одного проекта сварных металлоконструкций и более легких и технологичных в производстве холодногнутых профилей (комбинированные каркасы).

Трудозатраты на изготовление тонны металлоконструкций методами сварки и холодного профилирования отличаются в 5 раз, а металлоемкость зданий – в 1,5 раза в пользу холодногнутых профилей.

По комбинированной технологии производятся быстровозводимые энергетические объекты самых разных конфигураций и назначений:Комбинированный каркас газовой котельной

  • Здания котельных
  • Здания ТЭС
  • Конструкционные элементы для энергетических объектов
  • Корпуса электростанций и энергокомплексов
  • Эстакады для кабелей и трубопроводов
  • Насосно-дожимные станции нефтегазовых магистралей

Часто применяемые в нашей практике варианты конструктивных решений комбинированных зданий из металлоконструкций - здесь.

МЫ ГОТОВЫ ВАМ ПРЕДЛОЖИТЬ:

Быстровозводимая котельная, о.СахалинРасполагая сильным инженерно-конструкторским звеном и широким спектром оборудования металлообработки, сварки и профилирования, завод «Андромета»  имеет возможность выпускать  надежные и экономичные конструкции зданий для энергетики и объектов теплоснабжения. Мы работаем на стыке технологий, применяя индивидуальный подход к каждой задаче и одновременно стремясь к унификации конструкций, чтобы обеспечить клиенту наивысшую эффективность при минимальных финансовых вложениях.

Металлокаркасы котельных и других объектов энергохозяйства поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный).  Монтаж на площадке сводится к сборке готовых деталей на болтах, как правило – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это минимизирует трудозатраты и ошибки, исключает отходы и удешевляет монтаж на 15-30%.

Узнать больше

Сравнение технологий строительства объектов энергетики

Параметры

Оцинкованные металлоконструкции (ЛСТК)

Сварные металлоконструкции
(черный металл)

Бетонные конструкции

Средний удельный вес несущих конструкций, кг/м2 25-35 45-100 >300
Трудоемкость производства, нч/т 3 15 -
Скорость монтажа, м2 за смену 200 100 <50
Коррозионная стойкость 25 - 100 лет без покрытия Требуется антикоррозионная защита
Относительные затраты на фундамент 1 1,3 >2
Относительные затраты на транспортировку 1 3 10
Эффективность строительства в труднодоступных регионах Высокая Средняя Низкая



Этапы строительства энергетических объектов

  1. Проект металлокаркаса Приморской ТЭС, г.КалининградРазработка технологического проекта. Выполняется специализированными организациями на основании исходных данных об объекте: вид топлива, тепловая и энергетическая мощность. Включает подбор основных и вспомогательных агрегатов, трансформаторного оборудования, разработку систем управления и мониторинга, компоновочных решений с учетом характеристик оборудования, норм безопасности и защиты окружающей среды.
  2. Проведение геодезических изысканий для получения исходных данных для проектирования фундамента, выбора его типа и глубины.
  3. Разработка и прохождение экспертизы проекта энергетического объекта согласно требованиям постановления Правительства № 78. По заданию Заказчика проектный отдел компании «Андромета» может выполнить раздел проекта «Конструктивные решения – Конструкции металлические».
  4. Подготовка земельного участка: земляные работы, устройство фундамента. Для легких конструкций системы СТЕРК® он обойдется дешевле обычного на ~30%. Наша схема работы c заказами выстроена так, чтобы в самом начале предоставить заказчику все необходимое для запуска «нулевого цикла»: ТЗ на фундаменты и закладные детали (анкера).
  5. Параллельно с подготовкой площадки на заводе идет производство металлоконструкций энергетического объекта.
    Узнайте, как это происходит, посмотрев нашу видео-экскурсию.
  6. Монтаж каркаса здания. Выполняется быстро благодаря полной заводской готовности всех деталей к болтовой сборке. По желанию Заказчика «Андромета» может помочь ему с привлечением надежной монтажной организации из числа наших партнеров. Посмотрите, как реально происходит стройка быстровозводимых объектов системы СТЕРК® под ключ.
  7. Монтаж ограждающих конструкций. В энергетических объектах, наряду с обычными, используются специальные легкосбрасываемые сэндвич-панели, которые не позволяют избыточном давлению во взрывоопасном помещении превысить критическую величину. По желанию Заказчика наш проектный отдел может разработать для него проект ограждающих конструкций, включающий ведомости для их заказа, план раскладки, инструкции по монтажу.
  8. Монтаж металлоконструкций Приморской ТЭСУстановка окон, ворот, дверей
  9. Устройство инженерных систем: электричество, отопление, вентиляция и др.  В зданиях системы СТЕРК® все эти коммуникации крепятся непосредственно к каркасу, что упрощает и удешевляет их монтаж.
  10. Монтаж и пусконаладка энергетического оборудования. Выполняется специализированными монтажными организациями, имеющими соответствующие компетенции и допуски.
  11. Сдача объекта в эксплуатацию

Преимущества

  • Высокая заводская готовность конструкций
  • Допуск НАКС к производству металлоконструкций котельного оборудования (КО)
  • Низкий уровень затрат при монтаже
  • Сварка и высокопрочный крепеж исключены на 99 %
  • Простое встраивание кранов и оборудования
  • Простой монтаж инженерных систем прямо по каркасу
  • Сжатые и строго соблюдаемые сроки поставки
  • Минимум рейсов на доставку конструкций
  • Долговечность и надежность

Отзывы

Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
СК «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»
Элементы каркасов зданий имеют точную геометрию и качественно выполненные отверстия. Дефектов элементов на монтаже не выявлено. Поставка каркасов была выполнена в срок
ГК ПРОДО (СтройВест)
А.А. Сычев – директор генподрядной организации ООО «СтройВест»
Оценка работы компании «Андромета» - отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка
АО «Боровичский комбинат огнеупоров»
Громов А.Ю. – директор по капитальному строительству
«Оцениваю качество металлоконструкций, поставляемых ООО «Андромета», и уровень обслуживания клиентов как высокие и заслуживающие хороших рекомендаций»
ООО «Строитель»
В.А.Сизов – Генеральный директор

Сертификаты

Цены на здания для энергетики СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.09.2022 - 30.09.2022. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета на строительство объектов энергетики.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 456 577 3 937 003 7 790 930 11 479 533
4,8 2 629 376 4 213 648 8 346 712 12 285 377
6 2 749 007 4 404 725 8 748 613 12 845 314
21 3 2 061 963 3 304 790 6 547 272 9 636 893
4,8 2 195 716 3 519 127 6 971 794 10 261 630
6 2 265 501 3 631 281 7 192 778 10 587 290
18 3 1 668 179 2 673 407 5 296 137 7 795 083
4,8 1 742 948 2 793 037 5 532 906 8 144 005
6 1 842 640 2 952 545 5 849 428 8 609 235
15 3 1 286 027 2 061 963 4 084 049 6 011 427
4,8 1 410 642 2 260 516 4 478 663 6 592 964
6 1 493 718 2 394 269 4 742 847 6 980 101
12 3 946 243 1 516 149 3 003 221 4 730 634
4,8 1 012 705 1 622 487 3 215 067 4 732 047
6 1 095 781 1 755 410 3 477 589 5 119 184

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

!

Как сэкономить

  • Выбирайте здание из серийной линейки СТЕРК® или по готовому проекту. Такие здания изготавливаются по уже имеющимся рабочим чертежам, что сокращает затраты на проектирование и срок поставки.
  • Серийные типоразмеры СТЕРК Полный каталог готовых проектов
  • Закажите у нас только каркас как самую ответственную часть здания. Прочие материалы и комплектующие (сэндвич-панели, утеплители, ворота, окна и др.) закупайте у местных производителей, чтобы сэкономить на доставке и наценке посредников.

От Калининграда до Сахалина: карта построенных объектов

Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.

Наши партнеры:

Обратная связь

Желаете получить больше информации про энергетическое строительство из металлоконструкций от «АНДРОМЕТЫ»?
Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
        FAQ
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
