Котельная с вышкой

Район
г.Южно-Сахалинск
Год строительства
2016
Размеры
12 х 36 х 6,25 м
Полезная площадь
432 кв.м
Пролеты
1
Этажность
1
Особенности
Кран
Другие опции
Сейсморайон
Тип каркаса

Характеристики

Параметр теплоснабжение водно-спортивного комплекса
Размеры:  12 х 36 х 6,25 (h)м (h - высота до низа несущих конструкций)
Состав объекта: котельная, вышка дымовых труб
Котельная 12 х 36 х 6,25 (h)м (h - высота до низа несущих конструкций)
Шаг рам: 6 м
Кровля: двускатная, уклон 17%

Информация

Климатические условия строительства

Снеговая нагрузка: 600 кг/кв.м
Ветровая нагрузка: 73 кг/кв.м (VI район)
Сейсмичность: 8 баллов

Опции и особенности

Дополнительные конструкции:

- подкрановые пути;
- опорные конструкции газоходов;
- рамы для баков дизельного топлива;
- крепления для трубопроводов.

Технологические нагрузки на стены: жалюзийные решетки с электроприводам

Конструктивные решения здания котельной с вышкой

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

1

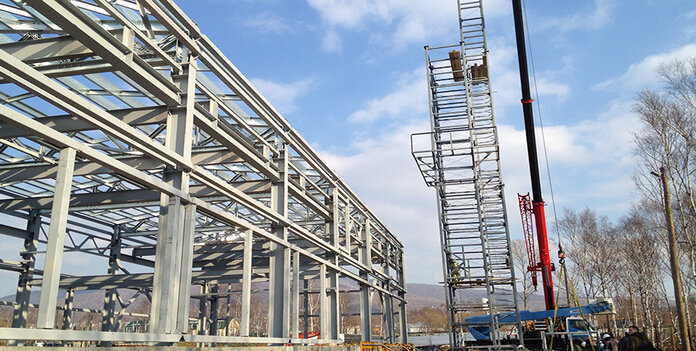

Комбинированный каркас

  • Колонны, подстропильные балки, подкрановые конструкции - из сварных профилей (сталь С255 по ГОСТ 27778, покрытие - грунт ГФ-021 толщиной 40 мкм)
  • Фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
1
п
2
Вышка дымовых труб
  • Размеры: 5,4 х 3,15 х 23,7 (h) м
  • Каркас: Сварные металлоконструкции (сталь С255 по ГОСТ 27778-88)
3

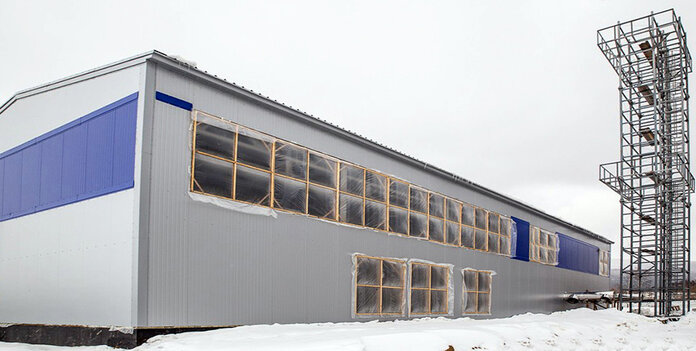

Ограждающие конструкции
  • Стены: легкосбрасываемые сэндвич-панели толщиной 120 мм;
  • Кровля: сэндвич-панели толщиной 150 мм

Легкосбрасываемые ограждающие конструкции (ЛСК) не позволяют избыточном давлению в помещении достичь опасной величины. Это сэндвич-панели на специальных ослабленных креплениях, которые разрушаются при давлении в помещении, не превышающем 5 кПа. Крепление включает демпфирующую тросовую петлю, на которой сэндвич-панель зависает после отрыва во избежание вторичных аварийных ситуаций.

Презентация Коммерческие здания на стальных каркасах

Хочу такое здание

Отзыв заказчика

Отличное качество изготовленных конструкций позволило вести сборку каркаса точно по графику, без проблем и замечаний
ООО «МАССТРОЙ» (Центр-М)
Сергей Лунин - Генеральный директор подрядной организации ООО «Центр-М»

Подробнее об этом проекте

В 2016-2017 гг. «Андромета» участвовала в реализации проекта строительства крупнейшего на Дальнем Востоке водно-спортивного и развлекательного комплекса «Аква-Сити» в г.Южно-Сахалинск в качестве поставщика металлоконструкций. Наряду с производством более 4000 тонн сварных металлоконструкций для строительства основного здания, было выполнено проектирование и поставка вспомогательных объектов и конструкций.

В частности, компании «Андромета» была доверена поставка объекта, отвечающего за такую важную функцию, как теплоснабжение водно-спортивного комплекса – здания котельной. Оно перепроектировалось на основании уже имеющейся документации с целью максимального замещения элементов из черного металла на более легкие, технологичные и простые в монтаже конструкции из холодногнутых оцинкованных профилей.

В результате было выработано оптимальное комбинированное решение каркаса здания. Учитывая экстремальные климатические условия острова Сахалин (снеговая нагрузка 600 кг/кв.м, ветровая - 73 кг/кв.м, сейсмичность – 8 баллов) и необходимость предусмотреть дополнительные технологические нагрузки и выполнить требования, связанные с повышенным уровнем опасности зданий котельных, основные несущие конструкции – колонны, подстропильные балки, подкрановые конструкции – выполнены из сварных профилей. Холодногнутые профили применены в конструкциях ферм покрытия, фахверков, связей, прогонов кровли и стен.


Помимо здания котельной, в состав объекта входит вышка под дымовые трубы высотой ~24 м, представляющая собой решетчатую пространственную конструкцию из сварных профилей.

Завод «Андромета» предлагает сотрудничество в качестве поставщика металлокаркасов зданий и строительных металлоконструкций.

«Андромета» - промышленное предприятие полного цикла. Технологические мощности завода позволяют изготавливать конструкции высокого уровня сложности, в широком диапазоне размеров и характеристик, в том числе – для строительства уникальных зданий и сооружений.


Наши услуги:

  • проектирование и производство металлокаркасов по ТЗ и (или) АР Заказчика (с разработкой КМД, при необходимости - КМ)
  • производство металлокаркасов по КМ Заказчика (с разработкой КМД)
  • производство гнутых профилей и сварных балок по спецификации Заказчика
