Быстровозводимые конюшни

В век скоростей и постиндустриальных технологий разведение и содержание лошадей не теряет своей актуальности – наоборот, интерес к этим благородным животным растет в самых разных социальных слоях. Любительские занятия конным спортом и верховой ездой как способ отдыха и оздоровления набирают все большую популярность, разведение племенных пород остается хотя и нишевым, но при эффективном подходе - прибыльным бизнесом. В ряде регионов и стран коневодство сохраняет свое значение и как разновидность товарного сельскохозяйственного производства. Но независимо от целевой функции лошади она нуждается в тщательном уходе и создании комфортных условий обитания. Строительство конюшен и манежей по новой скоростной металлокаркасной технологии СТЕРК® насчитывает около 5 лет практики, но она уже показала экономические и эксплуатационные преимущества легких, прочных и экологичных оцинкованных стальных конструкций не только перед  дорогостоящими капитальными постройками из кирпича, но и перед металлокаркасными системами предыдущих поколений. Поэтому нам доверяют поставку зданий для своих питомцев элитные племенные хозяйства и демократичные конно-спортивные секции.


Примеры проектов и построенных коневодческих объектов СТЕРК®

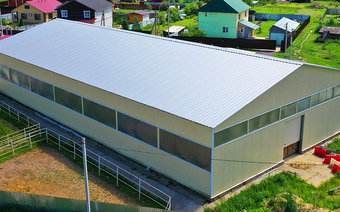

Конно-спортивный манеж
Калужская область
2014 г.
22,6 х 42,4 х 6 (h) м
958 кв.м
Открыть проект
Манеж верховой езды
Московская область
2015
22,6 х 42,4 х 6 м
958 кв.м
Открыть проект

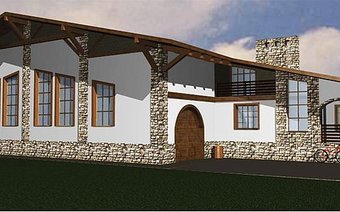

Коневодческая усадьба с манежем и жилой зоной
Тверская область
2014 г.
36 х 51 м (в плане)
1824 кв.м
Открыть проект

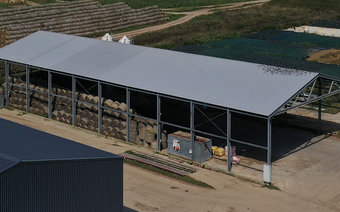

Сенохранилище
Калужская область
2016
24 х 60 х 7.8(h)м
1440 кв.м
Открыть проект
Рыбоводческий комплекс
24х174х4,8 (h)м
134 850 кв.м
Открыть проект
Коровник на 350 голов
Калужская область
2014 г.
34х84х4(h) м
2856 кв. м
Открыть проект
Птичник для напольного содержания
III снег., I ветр.
проект
18 * 96 * 3 м
1 728 кв. м
Открыть проект
Свинарник
г.Тверь
2016 г.
24х90х2,29(h)м; тамбур - 9х12х2,29(h) м
2 268 кв. м
Открыть проект

Типовые технические решения зданий СТЕРК®

!

Система СТЕРК®

Здания из гнутых профилей серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

  • полная заводская готовность всех элементов (упрощение монтажа)
  • полное отсутствие чернометаллических деталей (повышение долговечности)
  • официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).


СТЕРК® – это экономия на всех этапах строительного цикла. «Умные» детали полной заводской готовности предельно упрощают сборку здания, а значит позволяют сэкономить на монтаже за счет снижения трудозатрат и исключения ошибок и брака. Вся сборка выполняется на болтах, сварка полностью исключена.

Каркасы СТЕРК® принципиально отличаются от аналогов также полным отсутствием чернометаллических деталей, даже соединительных: реализовано бесфасоночное сопряжение элементов из оцинкованных профилей. Поэтому коррозионная защита каркаса не требуется. Цинковое покрытие также обеспечивает дополнительную защиту от микроорганизмов и вредителей.

Конструкции СТЕРК® имеет лучшее среди аналогов соотношение прочности и веса. Легкость - это прямое снижение стоимости каркаса из-за экономии металла, сокращение расходов на фундамент, подъемную технику и грузоперевозки. Все элементы имеют линейную форму, что позволяет их компактно упаковать и делает транспортировку рентабельной даже на большом плече.

Конструктивная система Стерк® разработана на основе оригинальных запатентованных решений и выпускается заводом строительных металлоконструкций «Андромета» с 2012 г.

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

Буклет Быстровозводимые сельскохозяйственные здания



1
Ширина пролета
  • 12, 15 , 18, 21, 24 м (базовое исполнение)
  • 3 – 36 м (опциональные исполнения)

Ширина пролета измеряется по наружным граням колонн здания.

В зданиях конюшен часто используют трехрядную планировку: 2 ряда денников шириной 3 - 4 м каждый (норма площади - 12 - 16 кв.м на одну особь в зависмости от ее категории) и центральный проход, ширина которого должна позволять одновременный провод двух животных навстречу  друг другу и также составлять 3-4 м. Поэтому для обустройства конюшни оптимален базовый каркас свободным пролетом 12 м, который делят перегородками на зоны.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

2
Полезная высота

Полезная высота – расстояние от уровня заливки фундамента (отметка 0,0) до отметки низа несущих конструкций здания, которая измеряется по нижним граням нижних поясов ферм. Высоты серийных зданий СТЕРК варьируются в диапазоне:

  • от 3 до 8,4 м с шагом 0,6 м (базовое исполнение)
  • 3 – 9 м (опциональные исполнения).
  • При необходимости большей высоты ангара применяются комбинированные решения: сочетание сварных колонн и ферм из холодногнутых профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

3
Шаг рам
  • 6 м (базовое исполнение)
  • 3 – 6 м (опциональные исполнения)

Шаг рам измеряется по осям опорных элементов здания - колонн. В базовом решении СТЕРК, рассчитанном на I-III снеговые районы и I ветровой районы, шаг рам принят 6 м. Для более высоких климатических нагрузок аналогичные по конструкции рамы располагают с меньшим шагом, либо конструктивно усиливают рамы, сохраняя их шаг 6 м.

При необходимости обеспечить больший шаг рам применяются комбинированные решения: наиболее нагруженные элементы – колонны, ригели - выполняются сварными, остальные элементы каркаса – из холодногнутых оцинкованных профилей

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

4
Базы колонн

Сварные, из стали марки С255 по ГОСТ 27772

Соединение с колоннами – на болтах нормальной прочности

Крепление к фундаменту – на анкерных болтах

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

5
Колонна

Колонны серийного здания СТЕРК выполнены из спаренных холодногнутых С-профилей, соединенные болтами в единое открытое сечение двутавровой формы.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

6
Ферма
  • Бесфасонные узлы примыкания раскосов к поясам.
  • Верхний и нижний пояса – спаренные холодногнутые С-профили, раскосы – спаренные или одиночные С-профили.
  • Уклон – 25%.

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются не только в серийных каркасах, но в различных комбинированных системах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

7
Рядовая рама
  • Сопряжение колонн с фермой – шарнирное
  • Сопряжение с фундаментом – жесткое
  • Все соединения – на болтах нормальной прочности, сварка исключена!

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

8
Связевой блок

Состоит из 2-х связевых рам, представляющих собой усиленную модификацию рядовой рамы и объединенных вертикальными и горизонтальными связями, которые обеспечивают восприятие и передачу временных нагрузок и страхуют здание от обрушения. По способу работы в конструкции связи делятся на гибкие и жесткие.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

9
Гибкие связи

Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

10
Жесткие связи по покрытию

В системе СТЕРК наряду с гибкими вертикальными и горизонтальными связями применяются жесткие связи по покрытию, выполненные из холодногнутых С-образных оцинкованных профилей.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

11
Фахверк

Фахверк – система конструктивных элементов торца здания, включающая вертикальные стойки, ригельные балки и элементы жесткости (связи и распоры).

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

12
Стеновая прогонная система

Стеновые прогоны служат для крепления ограждающих конструкций. Выполнены из холодногнутых оцинкованных С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

13
Кровельная прогонная система

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

14
Каркасы проемов

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

  • Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
  • Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
  • Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)

15
Ограждающие конструкции кровли

Самые недорогие решения - сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (металлочерепица, гибкая черепица и др.).

Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.


Листовка Профлист

Буклет Производственные здания

16
Ограждающие конструкции стен

Стальной каркас конюшни можно облицевать и утеплить любыми материалами, в т.ч. натуральной древесиной, декоративным камнем и т.п.

Стандартные варианты:

  • Профлист (холодное здание)
  • Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
  • Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
  • Сэндвич-панели

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Листовка Профлист

Коммерческие здания на стальных каркасах (альбом-презентация)

17
Простой монтаж коммуникаций

Фермы из холодногнутых профилей СТЕРК® не требуют модификаций и усиления для монтажа разнообразных инженерных сетей: воздуховодов, силовых и слаботочных электрокабелей и др. Для прокладки коммуникаций используются несущие нижние пояса кровельных ферм, дополнительные опоры не требуются.

Серийные фермы  СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Это удешевляет проект и упрощает монтаж инженерных систем.

Буклет Серия СТЕРК - быстровозводимые здания нового поколения

Коммерческие здания на стальных каркасах (альбом-презентация)



Почему коневоды выбирают СТЕРК®?



  • Быстровозводимость

Строительство конного манежаСборный стальной каркас состоит из полностью готовых деталей, которые монтируются на стройплощадке на болтах по принципу конструктора. Монтажная сварка полностью исключена, крановые работы минимизированы. Конструктив СТЕРК® устроен так, что его не получится собрать неправильно: детали сопрягаются строго определенным, интуитивно понятным образом. Наглядные монтажные схемы и маркировка каждой позиции помогают еще больше ускорить процесс сборки. Например, каркас конно-спортивного манежа в Калужской области площадью 960 кв.м  был смонтирован под ключ бригадой из 5 человек всего за три недели, а крановые работы заняли в общей сложности 3 рабочих смены.

  • Легкость

Манеж верховой езды, Московская обл.За счет рациональных конструкторских решений и применения стали повышенной прочности соотношение несущей способности и веса каркаса СТЕРК® в 1,5 раза превосходит аналоги и в 5-6 раз – традиционные сооружения из кирпича. Легкость – это экономия и на цене самого каркаса (тратится меньше металла, который стремительно растет в цене), и на стоимости монтажа (рассчитывается пропорционально тоннажу металлоконструкций), и на фундаменте, и на транспорте, что особенно важно при строительстве в местах, удаленных от цивилизации.

  • Экологичность

Конный манеж, Калужская обл.Благодаря легкости, высокой скорости монтажа, отсутствию строительных отходов строительство по технологии СТЕРК® оказывает минимальное воздействие на окружающую среду: эти здания можно возводить в природоохранных и рекреационных зонах, а также в сложных гидрогеологических условиях и сейсмозонах.

Сталь – безопасный химически нейтральный материал, а цинковое покрытие обладает бактерицидными свойствами, что препятствует размножению патогенных микроорганизмов и грибков. Каркас может быть облицован любыми, в т.ч. натуральными материалами для создания эффективного воздухообмена, т.е. здоровой среды внутри конюшни.

  • Функциональность.

Проект коневодческой усадьбыГибкая конструктивная система СТЕРК® позволят строить конюшни любой вместимости и назначения – для племенного разведения, для коммерческих спортклубов, для товарных коневодческих хозяйств. Проектирование выполняется с учетом способа содержания животных (групповые стойла, индивидуальные денники или боксы), состава табуна, требований зоогигиены к вентиляции, освещенности и другим микроклиматическим характеристикам помещения. Помимо основного зала для содержания лошадей, в здании конюшни могут быть запроектированы выделенные зоны для фуражного  склада, груминга, ветеринарных процедур, хранения инвентаря и збруи и т.п.

В практике компании «Андромета» есть даже составной проект коневодческой усадьбы, объединяющий в общий комплекс ряд независимых функциональных построек – конюшня, манеж для выездки, жилые зоны для владельцев усадьбы и обслуживающего персонала.

Отзывы

Агропредприятие молочного направления ООО «Стрельня» ведет внедрение передовых технологий производства. Для размещения сложного оборудования было необходимо здание в строгом соответствии с техническими требованиями его эксплуатации. Проектный отдел ООО «Андромета» разработал проект нашего здания, учитывая все особенности автоматизированного доильного комплекса. Качество металлоконструкций нас полностью устроило..
ООО «Стрельня»
А.В.Саяпин - генеральный директор
По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены
ООО «Биотех-Ц»
С.В.Горелова – директор
Элементы каркасов зданий имеют точную геометрию и качественно выполненные отверстия. Дефектов элементов на монтаже не выявлено. Поставка каркасов была выполнена в срок
ГК ПРОДО (СтройВест)
А.А. Сычев – директор генподрядной организации ООО «СтройВест»
Было необходимо построить комплекты зданий животноводческой фермы в короткие сроки. В соответствии с нашими пожеланиями были предложены здания из ЛСТК. Металлические конструкции каркаса высокого качества.
ГК ТАШИР
Е.С.Чернушевич – первый заместитель генерального директора генподрядной организации ООО «Калугаглавснабстрой»

Обратная связь

Желаете получить больше информации о решениях «АНДРОМЕТЫ»? Заполните форму ниже, и мы незамедлительно с Вами свяжемся.
Вам спецпредложение!
№ 82
Ангар по готовому проекту
Рекомендуется: для производственных зданий, складов.

Размеры: 24 x 60 x 8 м

Площадь: 1 440 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 10%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 83
Крановое здание
Крановое здание по готовому проекту
Рекомендуется для производственных и складских зданий.

Размеры: 24 x 84 x 7,8 м

Площадь: 2 016 кв.м

Крановая эстакада: для крана г/п 10 т, пролет крана 22,16 м, длина хода 72 м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м

Кровля: двускатная, уклон 25%.

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных профилей и сварных двутавров

№ 84
Антресоль. Пристройка с лестницами
Склад-холодильник по готовому проекту
Рекомендуется для фруктохранилищ

Размеры: 33 x 45 x 7.3 м

Общая площадь: 1 533 кв.м

Вместимость по продукту: 1800 т

Снеговой район: I - II

Ветровой район: I - IV

К-во пролетов: 3 (13.805м, 5.380 м, 13.805 м)

Шаг рам: 6 м.

Кровля: двускатная, уклон 13%

Площадка для конденсаторов над кровлей

Антресоль: 5,38 х 9 м

Каркас: комбинированный из сварных и холодногнутых профилей

№ 85
Здание СТЕРК® по готовому проекту
Рекомендуется для мини-цехов, СТО, автосервисов. Возможен заказ любого числа типовых модулей

Размеры: 12 x 30 x 4,8 м

Площадь: 360 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 86
Ангар СТЕРК® по готовому проекту
Рекомендуется для складов стеллажного хранения, производственных зданий с габаритным оборудованием.

Размеры: 24 x 62 x 8 м

Площадь: 1 488 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 87
Здание КРС СТЕРК® по готовому проекту
Рекомендуется для коровников (~350 голов), телятников и других зданий КРС

Размеры: 34 x 84 x 4 м

Площадь: 2 856 кв.м

Вместимость: ~ 350 голов

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Шаг рам: 6 м.

К-во пролетов: 1

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 88
Гараж СТЕРК ® по готовому проекту
Рекомендуется для: гаражей, мастерских

Размеры: 8 x 10 x 3,5 м

Площадь: 80 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 89
Наилучшее цена/площадь
Магазин СТЕРК ® по готовому проекту
Рекомендуется для магазинов, супермаркетов, небольших производственных зданий.

Размеры: 18 х 40 х 4 м

Площадь: 720 кв.м

Снеговой район: I -III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 5 м

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

№ 90

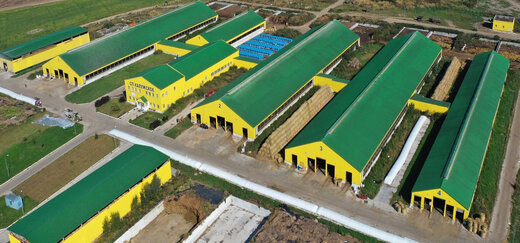

Здание КРС по готовому проекту
Рекомендуется для телятников (~ 620 голов) и коровников

Размеры: 18,1 x 138 x 3,7 м

Площадь: 2498 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

Степень огнестойкости каркаса: IV.

Шаг рам: 3м - наружные; 6 м – внутренние.

К-во пролетов: 3 (4,0 м + 10,1 м + 4,0 м)

Этажность: 1

Кровля: двускатная, уклон 20%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: комбинированный из холодногнутых оцинкованных С-профилей и сварных двутавров

№ 91
Здание СТЕРК® по готовому проекту
Рекомендуется для производственных зданий, складов.

Размеры: 18 x 60 x 4,8 м

Площадь: 1 080 кв.м

Снеговой район: I - III

Ветровой район: I

Сейсмичность: до 6 баллов

К-во пролетов: 1

Этажность: 1

Шаг рам: 6 м.

Кровля: двускатная, уклон 25%

Степень огнестойкости каркаса без огнезащиты: IV

Каркас: из холодногнутых оцинкованных С-профилей

Все спецпредложения (15)
(495) 565-37-61
8 800 5555 166
Бесплатно по России Заказать звонок
sales@andrometa.ru
Принимаем заявки 24/7
Задать вопрос Заявка на расчет Заказ профиля
249032, г.Обнинск, ул, Энгельса, д 9/20

пн.-пт. 09:00-18:00; сб.-вс. - выходной

Офисы и контакты
