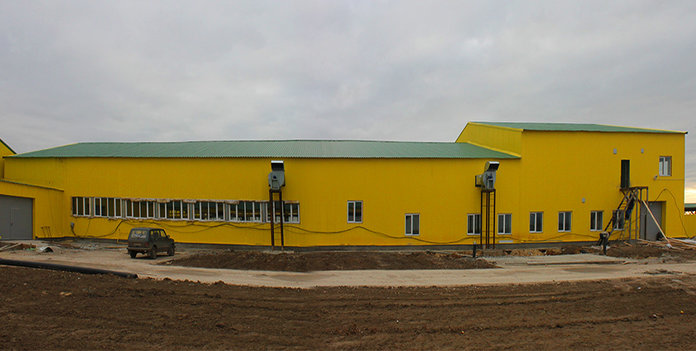

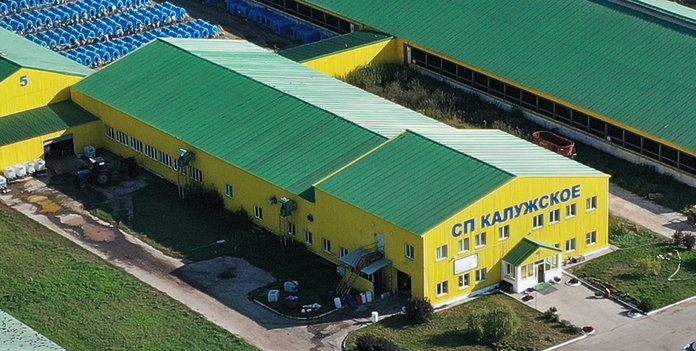

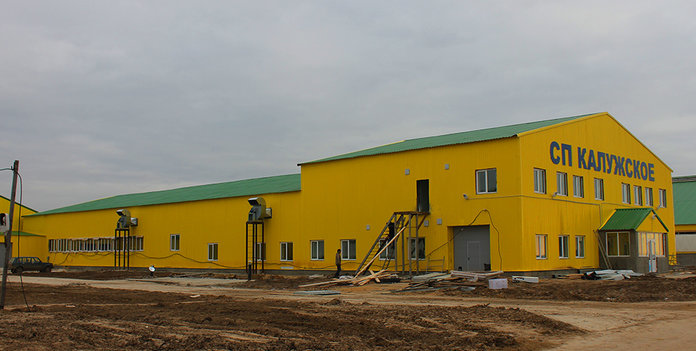

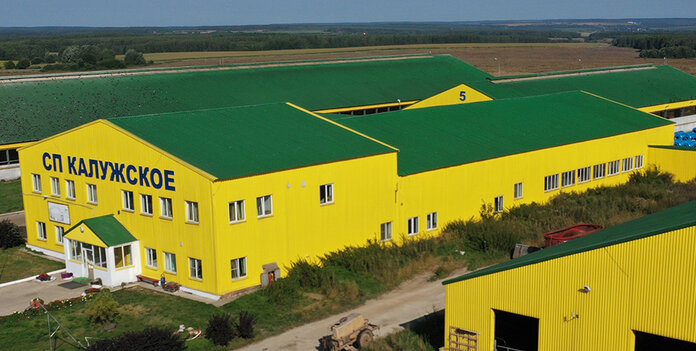

Доильно-молочное отделение, совмещенное с АБК

Район
Калужская область
Год строительства
2012 г.
Размеры
24,32*66 (в плане)
Полезная площадь
1800 кв.м
Заказчик:
ГК «Ташир»
Подрядчик:
ООО «Калугаглавснабстрой»
Тип каркаса

Характеристики

Объект Параметр Значение
Здание в целом Размеры в плане: 24,32*66 м
Кровля: Двускатная, уклон 20%

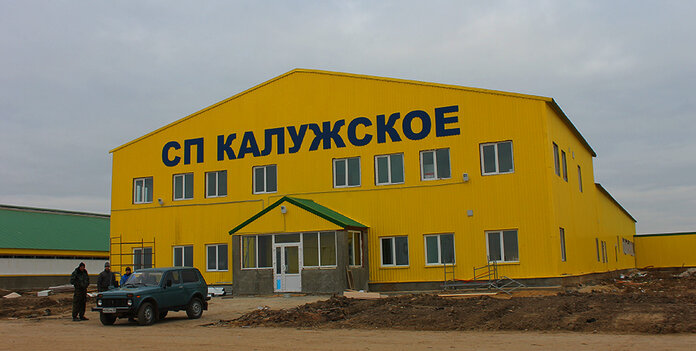

Блок АБК (Административно- бытовой корпус) Размеры: 24,32*18*6,7 (h)м (h - высота до низа несущих конструкций)
К-во пролетов: 1
Этажность: 2
Сетка колонн: 12,16х6м.

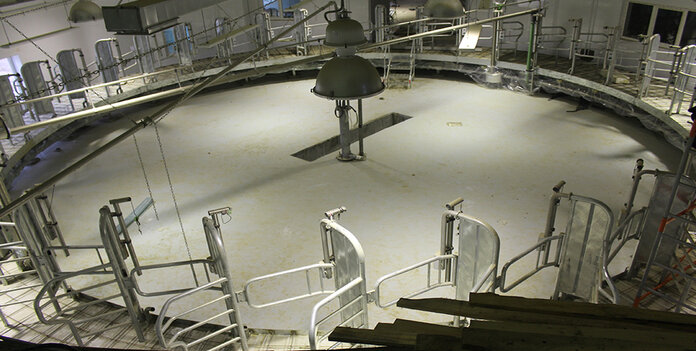

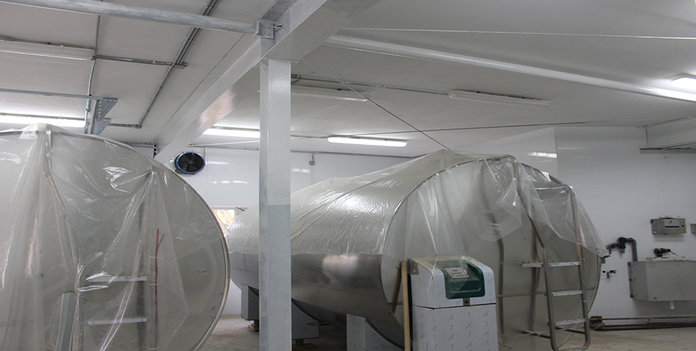

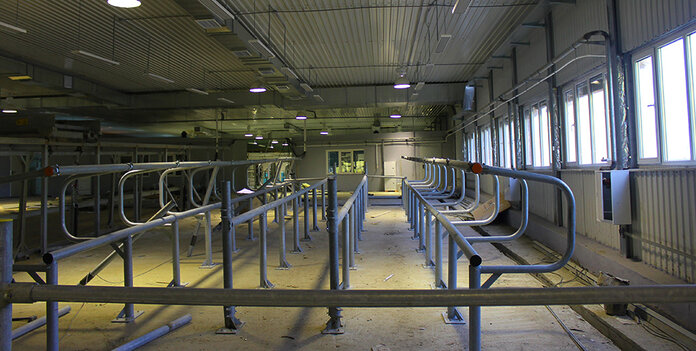

Блок ДМО (доильно-молочное отделение Размеры: 24,32*48*4,8 (h)м (h - высота до низа несущих конструкций)
К-во пролетов: 2
Этажность: 1
  Шаг колонн: основной - 3 м

Информация

Климатические условия строительства

расчетная снеговая нагрузка: III снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Предусмотрена возможность примыкания переходной галереи

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Всесезонность строительства
Долговечность и надежность
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

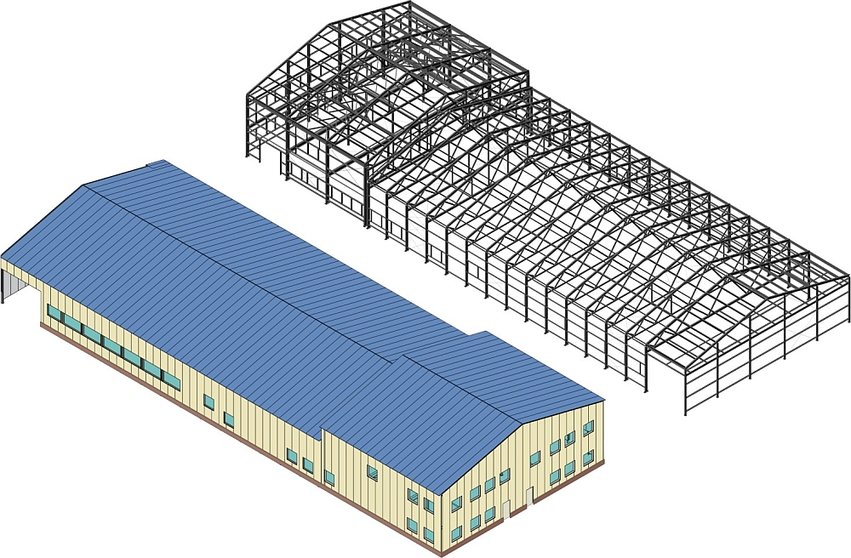

Конструктивные решения здания ДМО, совмещенного с АБК

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

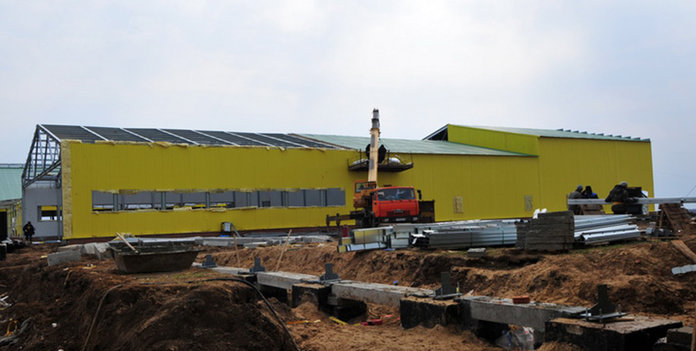

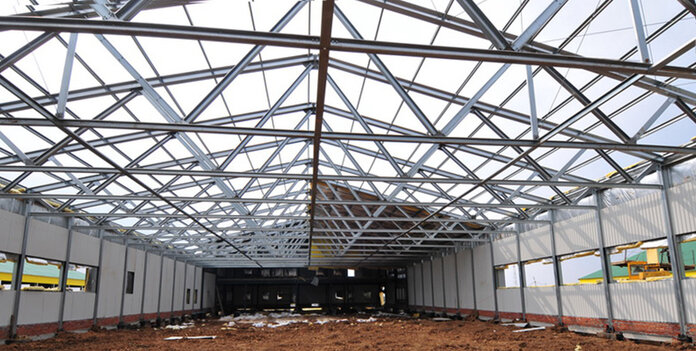

Каркас

Тип каркаса: комбинированный:

- колонны блока ДМО, фермы покрытия,  связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
-  колонны и балки перекрытия блока АБК - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778, покрытие цинк – наполненный состав цинол

Варианты поставки:

  • каркас здания
  • полнокомплектное здание.

Буклет Здания со стальными каркасами комбинированного типа

1

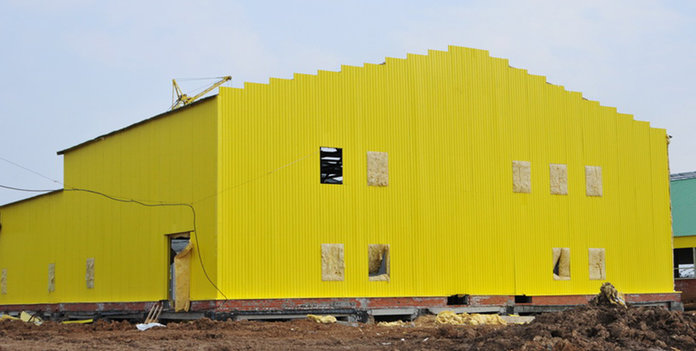

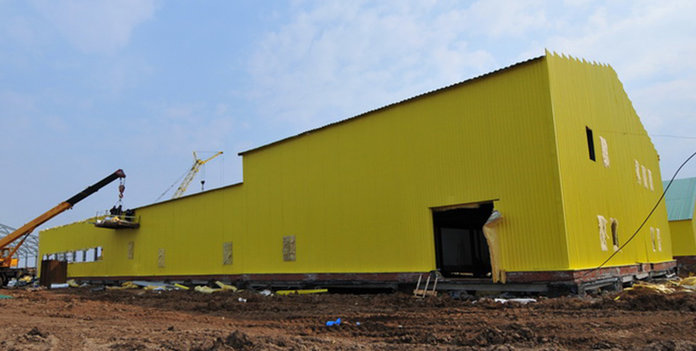

Ограждающие конструкции стен

Полистовая сборка:

- оцинкованный и окрашенный профлист;

- утеплитель рулонный толщиной 100 мм с фольгированной и армированной внутренней поверхностью;

- оцинкованный и окрашенный профлист.

Утепление стен выполнено по внешнему контуру здания.

Буклет Быстровозводимые сельскохозяйственные здания

Сельскохозяйственные здания (альбом-презентация)

2
Ограждающие конструкции кровли

Полистовая сборка:

- оцинкованный и окрашенный профлист;

- паропроницаемая гидроизоляционная пленка;

- утеплитель рулонный толщиной 50 мм;

- утеплитель рулонный толщиной 100 мм с фольгированной и армированной внутренней поверхностью;

- оцинкованный и окрашенный профлист.

Утепление кровли выполнено по внешнему контуру здания.

Сельскохозяйственные здания (альбом-презентация)
