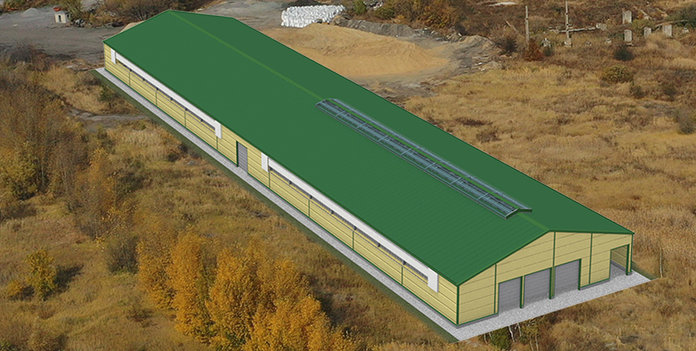

Родильно-доильное отделение фермы КРС

Параметр

Значение

Размеры:

24х114х3,6(h) м (h - высота до низа несущих конструкций)

Шаг колонн:

6 м

Кровля:

двускатная, уклон 25%

Проемы воротные:

3,6 х 3,6(h)м- 4 шт.: по торцам – 2 шт., по перегородке – 1 шт., по длинной стороне – 1 шт.;
2,5 х 3,3(h)м – 2 шт.: по торцу – 1 шт., по перегородке – 1 шт.;
3,0 х 3,3(h)м – 1 шт. по торцу;
3,5 х 3,3(h)м – 1 шт. по торцу

Проемы дверные:

0,98 х 2,07(h)м – 3 шт.: по торцу – 2 шт., по длинной стороне – 1 шт.

Проемы для галереи:

6,0 х 2,5 – 1 шт. по длинной стороне

Конструктивные решения родильно-доильного отделения фермы КРС

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

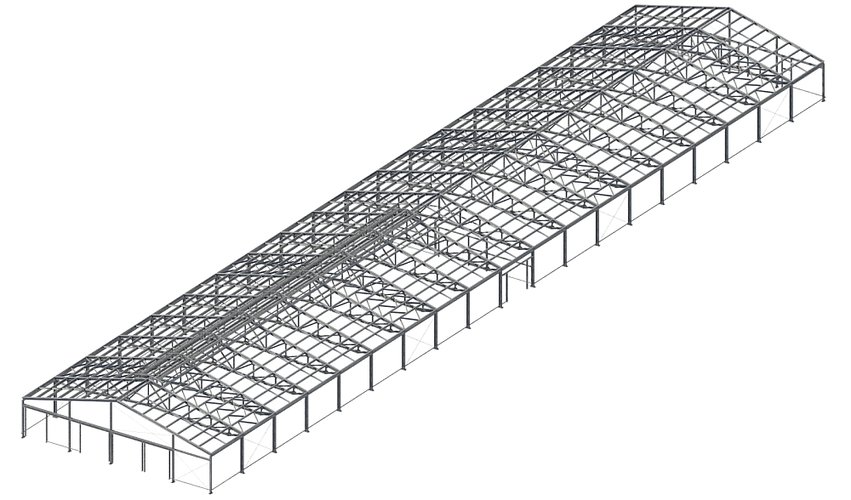

Каркас серии СТЕРК

колонны, фермы покрытия, фахверки, прогонные системы кровли и стен - холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)
базы колонн - сварные (сталь 345) с горячим цинковым покрытием 80гр/кв.м
гибкие связи - из оцинкованного прутка (сталь 345), установлены с предварительным натяжением
соединения: на болтах нормальной прочности
Буклет Быстровозводимые сельскохозяйственные здания
Буклет Серия СТЕРК: быстровозводимые здания нового поколения

Ограждающие конструкции

Кровля: - сэндвич-панель (PIR) толщиной 120 мм

Стены: - сэндвич-панель (PIR) толщиной 120 мм

Варианты поставки:

каркас здания;
полнокомплектное здание.

Экономичное решение зенитного фонаря:

упрощение монтажа;
снижение веса конструкций;
улучшение аэрации.

Цена каркаса в рублях, с НДС - 20%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 980 363	4 776 443	9 452 095	13 927 175
	4,8	3 190 006	5 112 074	10 126 381	14 904 839
	6	3 335 144	5 343 891	10 613 973	15 584 164
21	3	2 501 610	4 009 430	7 943 267	11 691 651
	4,8	2 663 882	4 269 468	8 458 305	12 449 592
	6	2 748 546	4 405 535	8 726 406	12 844 690
18	3	2 023 865	3 243 425	6 425 368	9 457 135
	4,8	2 114 576	3 388 563	6 712 620	9 880 453
	6	2 235 524	3 582 080	7 096 631	10 444 877
15	3	1 560 231	2 501 610	4 954 841	7 293 171
	4,8	1 711 416	2 742 498	5 433 594	7 998 702
	6	1 812 206	2 904 771	5 754 106	8 468 384
12	3	1 147 999	1 839 419	3 643 562	5 739 290
	4,8	1 228 631	1 968 431	3 900 577	5 741 004
	6	1 329 421	2 129 695	4 219 073	6 210 686
