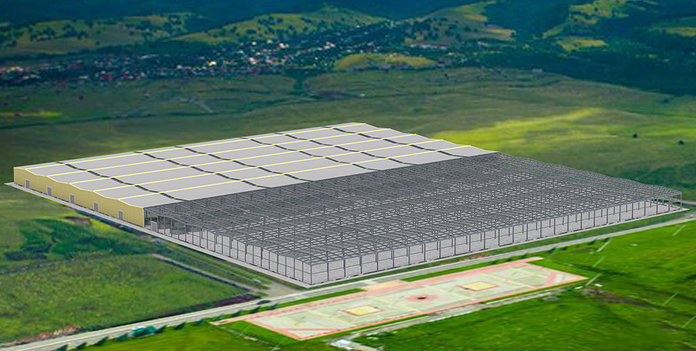

Рыбоводческая ферма

Район
Республика Ингушетия
Размеры
176,5 х 156 х 4,0 м
Полезная площадь
13 728 кв.м
Специализация:
производство малька ценных пород рыбы
Состав объекта:
2 идентичных блока
Особенности
Другие опции
Сейсморайон
Тип каркаса

Характеристики

Параметр Значение
Размеры 1 блока: 88 х 156 х 4,0 (h)м  (h - высота до низа несущих конструкций)
Пролеты ширина 8.0 м, 22 пролета, деформационный шов 0,5 м
Этажность: 1
Шаг рам: 6 м
Кровля:

многоскатная малоуклонная, уклон 5%

Ворота:

подъемно-секционные 3 х 4,0 (h)  м – 6 шт. по торцу, 1 шт. – по длинной стороне здания

Окна:

1,2 х 2,7 (h)  м – 48 шт., 152 х 0,7 (h)  м – 1 шт.

Информация

Климатические условия строительства

Нормативная снеговая нагрузка: 50 кг/кв.м
Нормативное значение ветрового давления: 48 кг/кв.м
Сейсмичность: до 8 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Опции и особенности

термодеформационный шов между 11-м и 12-м пролетами

Преимущества

- сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
- сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ УЗНАТЬ БОЛЬШЕ!

1

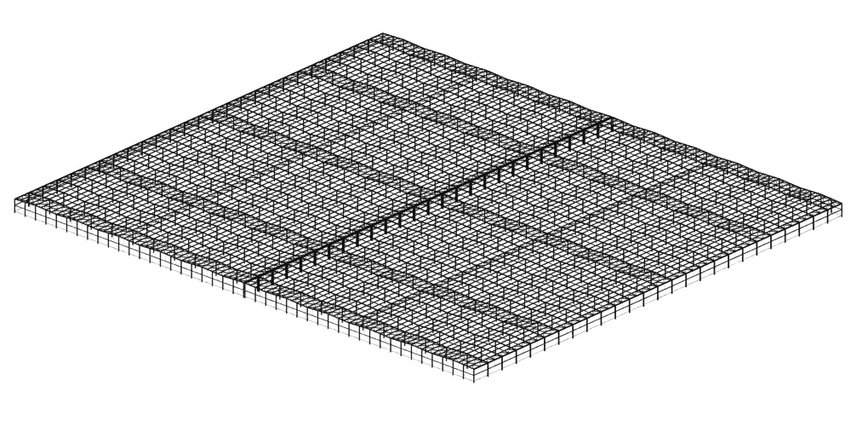

Каркас

Основные несущие конструкции каркаса - поперечники из стальных холодногнутых оцинкованных профилей.

Прогоны, связи вертикальные и горизонтальные из стальных холодногнутых оцинкованных профилей.

Материал конструкций: сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м).

1
2

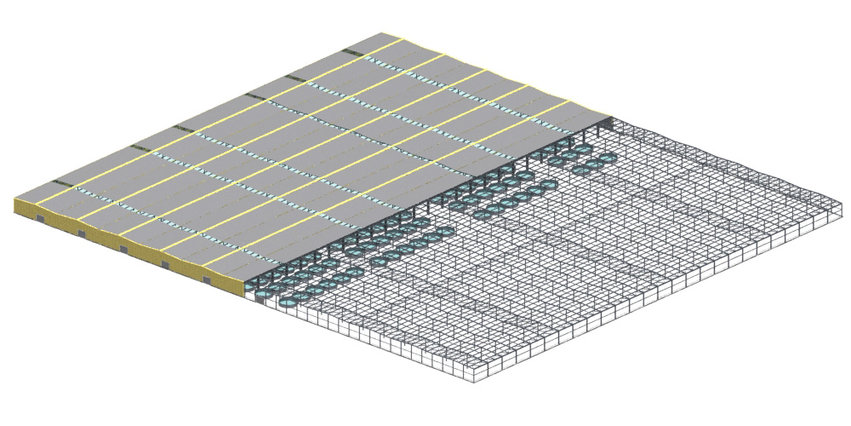

Ограждающие конструкции

Кровли: мембрана  толщиной 2 мм, разделительный слой, пенополистирол  50мм, уклонообразующий слой 80 мм, жесткий базальтовый утеплитель 100 мм, пароизоляционная пленка, кровельный профлист

Стен: сэндвич-панели с базальтовым утеплителем  толщиной 100 мм, раскладка вертикальная

Перегородки: сэндвич-панели с базальтовым утеплителем  толщиной 100 мм на всю высоту здания: 4 шт. – на всю длину здания, 1 шт. – на всю ширину здания

Хочу такое здание

О проекте рыбоводческой фермы

Проект был выполнен по заказу крупного агроинвестора из Ингушетии. Целью инвестиционного проекта Заказчика было создание рыбоводческого хозяйства, специализирующегося на выращивании мальков лососевых и осетровых рыб, по передовым зарубежным технологиям.

Здания рыбоводческой фермы спроектированы на основе конструктивных решений и узлов системы СТЕРК®, при этом конфигурация каркаса существенно отличается от базовой: кровля здания – малоуклонная, несущие конструкции кровли – ригели из стальных холодногнутых профилей.

В проекте ООО «Андромета» были учтены строгие и многочисленные технологические требования. Задача осложнялась фактором высокой сейсмичности и удаленностью площадки строительства. В этих условиях применение технологии СТЕРК® обеспечивает максимальный экономический эффект благодаря высокой сейсмостойкости и малому весу легкого рамно-связевого каркаса. За счет использования конструкций из холодногнутых оцинкованных профилей удалось добиться значительного снижения металлоемкости, сократить объем грузоперевозок и максимально упростить монтажные операции, что особенно важно в условиях удаленности от сложившейся производственно-строительной базы и отсутствия квалифицированного персонала.

Универсальная конструктивная система СТЕРК® позволяет проектировать и строить здания в большом диапазоне размеров и характиристик на единой элементной базе и с применением стандартных узлов и деталей. Отличительная особенность системы – детали полной заводской готовности, что позволяет заметно ускорить и упростить монтаж конструкций, а значит снизить стоимость и сроки строительства.
На базе системы СТЕРК® компанией «Андромета» создан ряд типовых проектов зданий для рыбоводческих хозяйств разных направлений и масштабов.

Узнайте больше о системе СТЕРК® на страницах нашего сайта.
