Фруктохранилище-холодильник

Район
Краснодарский край
Год строительства
2016
Размеры
36 х 90 х 7.6 (h)м (основное здание)
Полезная площадь
4 040 кв.м
Заказчик:
ОАО «Агроном»
Вместимость по продукту: (яблоки)
5000 т
Особенности
Перекрытие
Другие опции
Пристройка
Тип каркаса

Характеристики

Наименование Параметр Значение
Состав объекта:



основное здание 3240 кв.м
навес (погрузочная зона)   515 кв.м
Основное здание Размеры: 36 х 90 х 7.6 (h)м (h - высота до низа несущих конструкций)
Охлаждаемый объем склада: 18 900 куб.м
Объем 1 камеры: 15*12*7 (1260 куб.м)
К-во камер: 15
К-во пролетов: 3 (15 м, 6 м, 15 м)
Этажность: 2 (антресоли)
Шаг рам:
Кровля: двускатная, уклон 10%
Ворота: подъемно-секционные 3,2 х 3,0 (h)м – 3 шт.
Навес (погрузочная зона) Размеры: 13.1 х (36 + 1,6) х 6 (h)м (h - высота до низа несущих конструкций)
К-во пролетов: 1
Шаг рам: 5 м
Кровля: односкатная, уклон 10%
Фриз: высотой 1,5 м по наружному периметру пристройки

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: II

Ветровой район расчетная ветровая нагрузка: IV

Сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Опции

Конструкции для технологического оборудования:

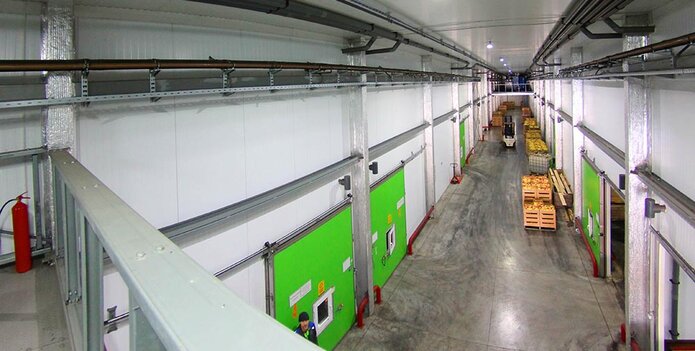

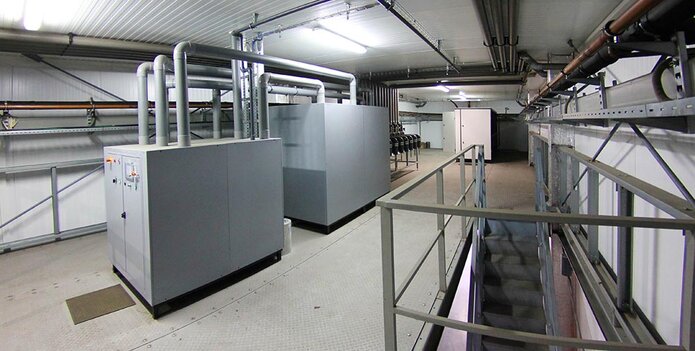

1. Антресоли: 2 (6 х 36 м, 6 х 12 м), отметка верха +4,2 м, сетка колонн 6 х 6 м
- полезная нагрузка на перекрытие: 360 кг
- состав перекрытия: рифленый лист

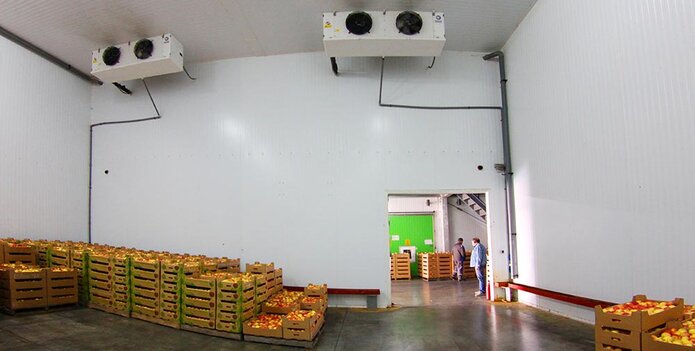

2. По нижним поясам ферм : 2 ряда балок для крепления воздухоохладителей;

3. На кровле: площадки для конденсаторов (вес 2,6 т)

Лестницы:

- одномаршевые, на отметку 4,2 м, полезная ширина 800 мм - 2 шт.;
- стремянки по торцам здания – 2 шт.

Конструктивные решения здания холодильника

1

Комбинированный каркас

Основное здание

Тип каркаса: комбинированный

  • наружные колонны, фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • внутренние колонны, главные балки перекрытия - из сварных профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм).

Навес (погрузочная зона)

Тип каркаса: комбинированный

  • колонны по оси “16/1” в осях “ А-Б” и по оси “17” в осях “В/1-Г” , фермы покрытия, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • колонны по оси “16/1” в осях “ В-Г” и по оси “17” в осях “А-В” - из сварных профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм).
1
пв
2
Ограждающие конструкции

Основное здание

  • Теплоизоляция холодильных камер: сэндвич-панели толщиной 120 мм
  • Ограждающие конструкции кровли и стен: профлист из оцинкованной и окрашенной стали

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

Навес

Покрытие кровли и ограждение фриза: профлист из оцинкованной и окрашенной стали

Хочу такое здание

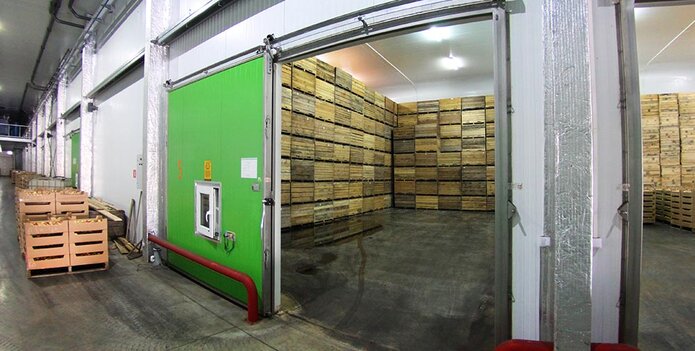

Детали  проекта фруктохранилища

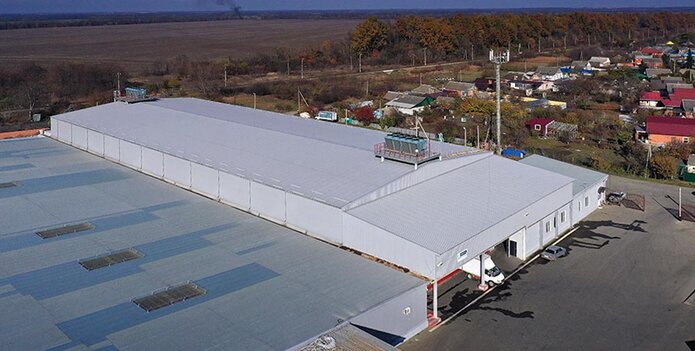

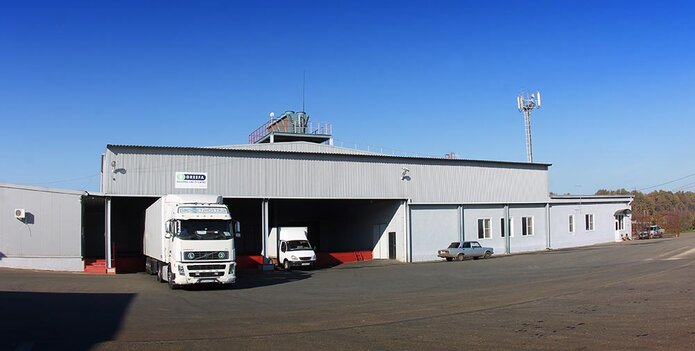

Здание спроектировано и изготовлено по заказу одного из крупных агропредприятий Юга России ОАО «Агроном». Проект прошел экспертизу, построенный объект принят Ростехнадзором. Объект состоит из здания холодильника и пристройки - навеса, предназначенного для погрузки и разгрузки продукции. Холодильник представляет собой трехпролетное здание размерами 36 х 90 х 7,6 м, оснащенное площадками для конденсаторов (размещены на уровне кровли, что позволяет использовать весь полезный объем здания по прямому назначению и повышает эффективность работы конденсаторов), двумя антресолями для размещения и обслуживания холодильного оборудования, а также конструкциями для подвески воздухоохладителей и другим специализированными системами и коммуникациями. Погрузочная зона решена в виде навеса, примыкающего к торцу здания.
Каркас здания решен в виде комбинированной системы, включающей колонны и балки перекрытий из сварных профилей; фермы покрытия, прогоны, фахверки и каркасы внутренних перегородок – из тонкостенных холодногнутых профилей. Наружная обшивка стен и кровли выполнена профлистом, теплоизоляция холодильных камер – сэндвич-панелями.


Консорциумом, в состав которого, кроме проектировщика и изготовителя зданий ООО "Андромета" входит вся цепочка поставщиков конструкций, материалов и оборудования холодильных складов, разработан и реализован под ключ ряд проектов специализированных зданий складов-холодильников, которые могут использоваться для повторного применения. Проверенные реальной практикой инженерные решения, отлаженная кооперация со специализированными монтажными организациями, поставщиками холодильных камер и оборудования, высокотехнологичное производство конструкций зданий с машиностроительным качеством и точностью изготовления элементов позволяет клиентам нашего консорциума с минимальными затратами выполнить строительные работы по возведению хранилища и в кратчайшие сроки начать его эксплуатацию.


В проектах предусмотрены специальные конструкции для размещения холодильного и компрессорного оборудования, проработаны вопросы зонирования и оптимизации технологических маршрутов (погрузочные зоны, при необходимости – сортировочная зона, площадки для обслуживания оборудования и др.).

По опыту реализованных проектов, затраты заказчиков на строительство фруктохранилищ по технологии ООО «Андромета» сокращаются на 20-25% по сравнению со строительством на металлокаркасе из прокатных профилей за счет следующих факторов:


  • Сокращение затрат на каркас благодаря оптимизированной металлоемкости зданий, реализованной за счет рациональных конструктивных решений и применяемых материалов (сталь с пределом текучести не менее 350 МПа)
  • Малый вес каркаса позволяет сократить ~ 15% затрат на устройство фундамента;
  • Монтаж потолочных панелей холодильных камер выполняется на саморезах по нижним поясам ферм без устройства специальных подвесов: скорость монтажа панелей увеличивается в 2 раза;
  • Высокая точность геометрических размеров каркаса обеспечивает, в свою очередь, высокую точность монтажа панелей камер; результат – надежная герметизация холодильных камер без дополнительных затрат материалов и труда;
  • Каркасы фруктохранилищ выполнены с учетом установки (подвеса) холодильного и другого необходимого инженерного оборудования (не нужно переплачивать поставщику оборудования за дополнительные конструкции);
  • Типовой проект холодильника предусматривает специальные площадки для конденсаторов на уровне кровли: это повышает эффективность использования площади здания, которую не придется тратить на вспомогательные системы;
  • Размещение конденсаторов выше конька кровли обеспечивает повышение эффективность их работы.
