Холодильный склад для яблок на 2000 тонн

Район
Краснодарский край
Год строительства
2018
Размеры
35,5х42х8,2 м
Полезная площадь
1 490 кв.м
Заказчик:
ОАО «Агроном»
Охлаждаемый объем:
10 000 м3
Особенности
Перекрытие
Другие опции
Пристройка
Сейсморайон
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Наименование Параметр Значение
Здание Размеры: 35,5(ш) х 42(д) х 8,2(в) м
Количество и объемы холодильных камер: ~ 1 440 м3 - 6 шт.
~ 720 м3  - 2 шт.
К-во пролетов: 3 (15 м, 5.5 м, 15 м)
Этажность: 2 (антресоль)
Шаг рам: 6 м
Кровля: двускатная, уклон 10%
Ворота: подъемно-секционные 3,2 х 3,2(в) м – 2 шт. по торцам
Двери:  1,2 х 2,1(в) м – 1 шт. по торцу на отм. +4,5 м (вход на этажерку с антерсоли)
Этажерка для холодильного оборудования Размеры: 7,7(ш) х 5,0(д) х 8,22(в) м
Этажность:  2
Отметки перекрытий: 1й ярус: +4,5 м, 2й ярус: +8,22 м
Полезные нагрузки на перекрытия: 500 кг/м2
Кровля: плоская (кровлей является покрытие 2-го яруса из рифленого настила)

Информация

Климатические условия строительства

Расчетная снеговая нагрузка:140 кг/м2
Расчетная ветровая нагрузка: 48 кг/м2
Сейсмичность: 8 баллов

Дополнительные конструкции

1. Антресоль - 5,5 х 12 м:
- отметка верха +4,5 м
- полезная нагрузка на перекрытие 500 кг/м2
- состав перекрытия: рифленый лист

2. Одномаршевая лестница на антресоль:

- отметка верха +4,5 м
- полезная ширина 800 мм

3. По нижним поясам ферм : 2 ряда балок для крепления воздухоохладителей

4. Примыкающая этажерка для холодильного оборудования (опционально)

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Конструктивные решения холодильного склада

1

Комбинированный каркас

  • фермы покрытия, фахверковые балки и стойки, второстепенные балки перекрытия, прогоныкровли и стен, связи по покрытию - из холодногнутых оцинкованных ЛСТК профилей С-образного сечения (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м);
  • колонны,  главные балки перекрытия - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778).
  • соеденения элементов - на болтах нормальной точности М12 и М20,  класс прочности 8,8
  • крепление баз колонн к фундаменту - с помощью анкерных болтов d 30 и d36

Буклет Быстровозводимые холодильники

1
пв
2
Ограждающие конструкции
  • Теплоизоляция холодильных камер: сэндвич-панели с PIR сердечником толщиной 120 мм (потолок, внешние стены) и 100 мм (внутренние стены)
  • Наружные ограждающие конструкции кровли и стен: профлист из оцинкованной и окрашенной стали

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!



3
Этажерка для холодильного оборудования
  • второстепенные балки перекрытия, прогоны кровли и стен, связи - из холодногнутых оцинкованных ЛСТК профилей С-образного сечения (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м);
  • главные балки перекрытия - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778).
  • колонны - из трубы квадратного сечения (сталь С255 по ГОСТ 27778).

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали  проекта холодильного склада

Холодильный склад на 2000 т яблокЗдание склада холодильника на 2000 тонн яблок спроектировано и изготовлено по заказу постоянного клиента компании «Андромета»  – ведущего садоводческого предприятия Краснодарского края  ОАО «Агроном». Монтаж здания выполнили подрядные организации, входящие в наш консорциум по поставке быстровозводимых холодильных складов под ключ.

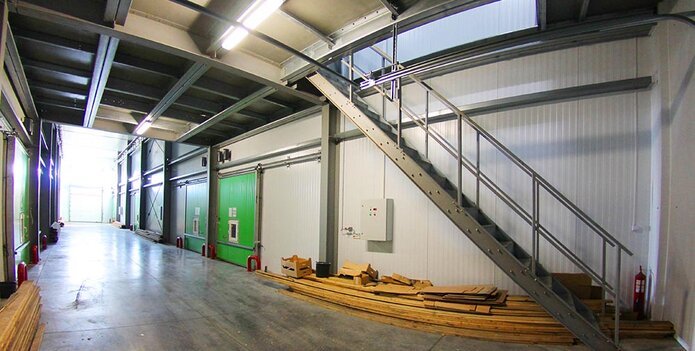

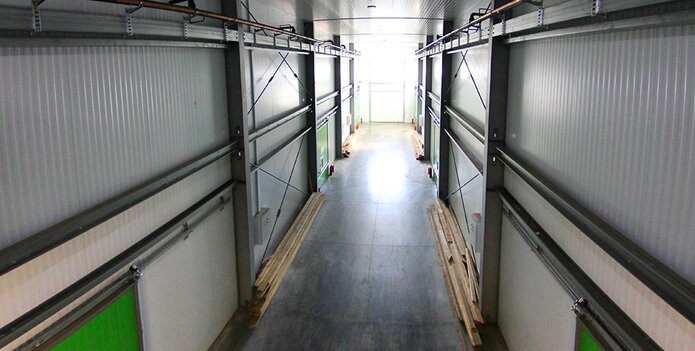

Планировка здания – типичная для складов-холодильников: центральный технологический коридор шириной 5,5 м и два ряда холодильных камер, симметрично расположенных в боковых пролетах шириной 15 метров каждый. Над центральным пролетом расположена технологическая антресоль с одномаршевой лестницей, покрытие антресоли и ступеней выполнено из стального рифленого листа. В боковых пролетах предусмотрены стальные продольные балки для закрепления воздухоохладителей.

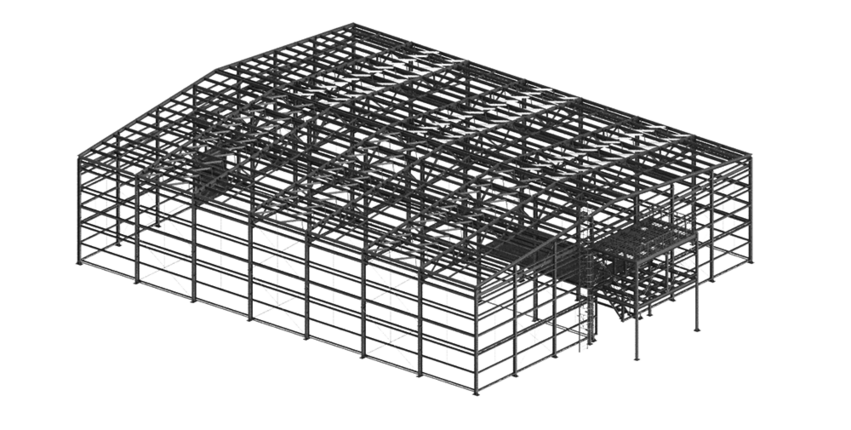

Склад холодильник спроектирован на основе типовых решений компании «Андромета» и представляет собой здание с комбинированным каркасом из оцинкованных ЛСТК профилей (трапециевидные фермы покрытия, прогоны, каркасы проемов) и сварной двутавровой балки постоянного сечения (колонны, балки перекрытия антресоли). Такое сочетание материалов обеспечивает необходимую несущую способность металлоконструкций при минимальных весовых характеристиках.

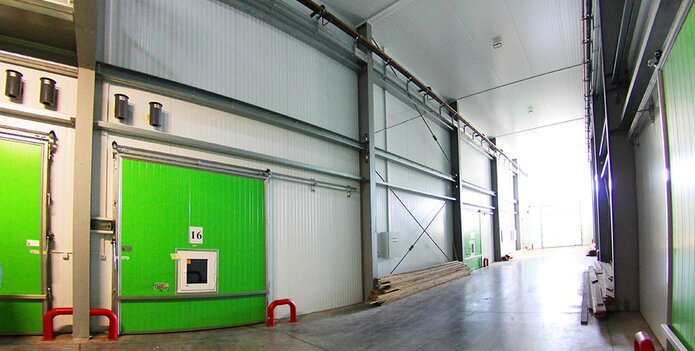

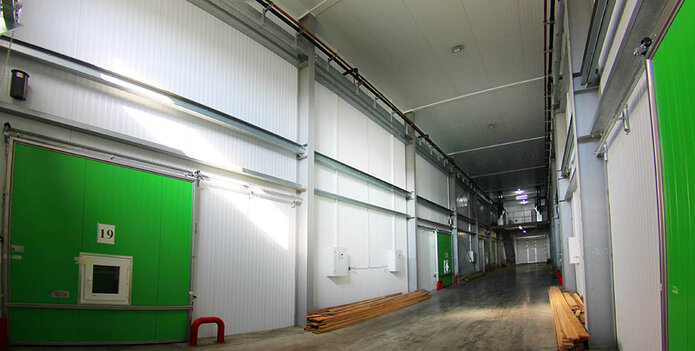

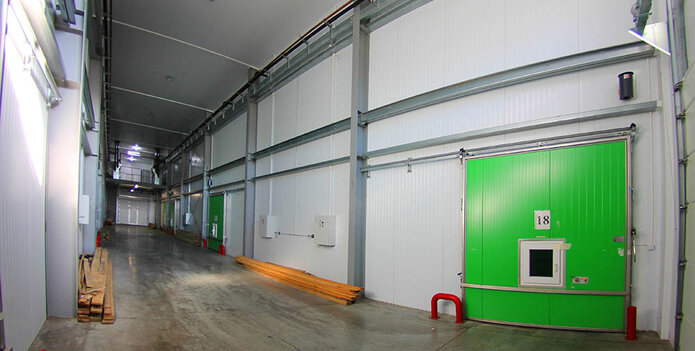

Этажерка для холодильного оборудованияХолодильные камеры выполнены из сэндвич панелей с PIR наполнителем толщиной 120 мм (потолок, внешние стены) и 100 мм (внутренние стены). Крепление потолочных балок в холодильных складах от «Андрометы» осуществляется к нижним поясам ферм покрытия без промежуточных подконструкций, что удешевляет проект и ускоряет монтаж. Снаружи кровля и стены склада облицованы профилистом.

Общая площадь здания  – 1491 м2, что согласно законодательству позволяет получить разрешение на строительство холодильного склада без прохождения экспертизы проекта.

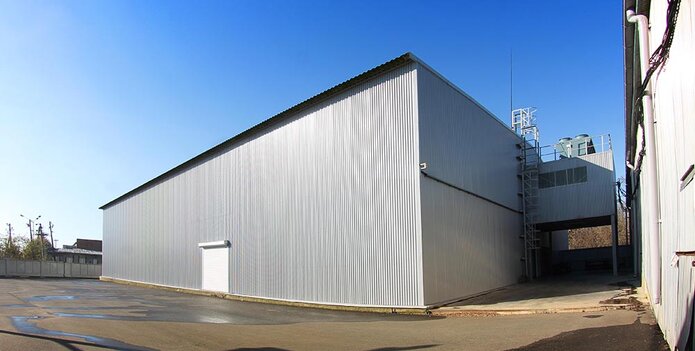

Дополнительно в комплект поставки включена двухъярусная этажерка для холодильного оборудования, примыкающая к торцу здания. Первый этаж предназначен для размещения компрессорной холодильной станции, на втором ярусе установлен воздушный конденсатор.  Доступ на первый этаж предусмотрен с антресоли здания, а на второй - по наружной лестнице-стремянке. В качестве покрытия этажей используется рифленый настил, который одновременно служит и кровлей этажерки. Наружное стеновое ограждение выполнено из  профлиста. Первый ярус сооружения – утепленный: стены и потолок обшиты PIR панелями толщиной 100 мм и 120 мм соответственно.


Консорциумом, в состав которого, кроме проектировщика и изготовителя зданий ООО "Андромета", входит вся цепочка поставщиков конструкций, материалов и оборудования холодильных складов, разработан и реализован под ключ ряд проектов специализированных складов-холодильников, которые могут использоваться для повторного применения. С готовыми проектами фруктохранилищ и других быстровозводимых зданий из металлоконструкций, совместно реализованными нашими командами, можно ознакомиться в разделе Готовые проекты.
