Комплекс заморозки и хранения мясной продукции

Район
Калужская область
Год строительства
2021
Размеры
49,5х121,5х7,7 (h)м
Полезная площадь
6 390 кв.м
Заказчик:
ООО «МПК Обнинский»
Участие ООО «Андромета»:
Разработка КР
Производство металлоконструкций
Особенности
Перекрытие
Другие опции
Пристройка
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 4 590 руб./м2 с НДС

Характеристики

Параметр Значение
Максимальная высотная отметка: +11,5 м (по верху парапета)
Максимальная рабочая высота: 7,7 м (до низа несущих конструкций покрытия)
К-во пролетов: 1 и 2 (в разных частях здания)
Шаг основных колонн:
Этажность: 1 и 2 (в разных частях здания)
Антресоли: 4 шт. на отм. +4,2 м, общая площадь 828 м2
Полезные нагрузки на перекрытия: 400 кг/м2 и 200 кг/м2 (в разных частях здания)
Состав перекрытий: монолитный железобетон толщиной 150 мм по несъемной опалубке из профлиста H60-845-0,8. + 50 мм чистые полы
Пристройки: одноэтажные 3 х 18 х 3,78 м и 3,1 х 7,7 х 3,78 м; двухэтажная 40,5 х 7,5 х 7,02 м
Кровля: основное здание - малоуклонная неэксплуатируемая (уклон 3%)
техническая пристройка – односкатная (уклон 10%)
Морозильные камеры: 4 шт., рабочая т-ра –20оС, общий объем 15 440 м3
Холодильная камера: 1 шт., рабочая т-ра +4оС, объем 945 м3
Ограждающие конструкции: - стены – сэндвич-панели с минераловатным утеплителем толщиной 100 мм и 120 мм
- малоуклонная кровля основного здания – мембранная система ТН-Кровля Смарт  по профлисту Н60
- скатная кровля пристройки – сэндвич-панели с минераловатным утеплителем толщиной 150 мм

Информация

Климатические условия строительства

Нормативная снеговая нагрузка для III района: 150 кг/м2

Нормативное значение ветрового давления для I района: 23 кг/м2

Сейсмичность площадки строительства: 6 баллов

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Функциональные зоны:

- производственный цех

- склад упаковки

- погрузочно-разгрузочная зона

- морозильные и холодильные камеры

- технологический коридор

- встроенные 2-х этажные санитарно-бытовые помещения

- технические помещения

- 2-х этажные административные помещения

Конструктивные решения Комплекса заморозки и хранения мясной продукции

!

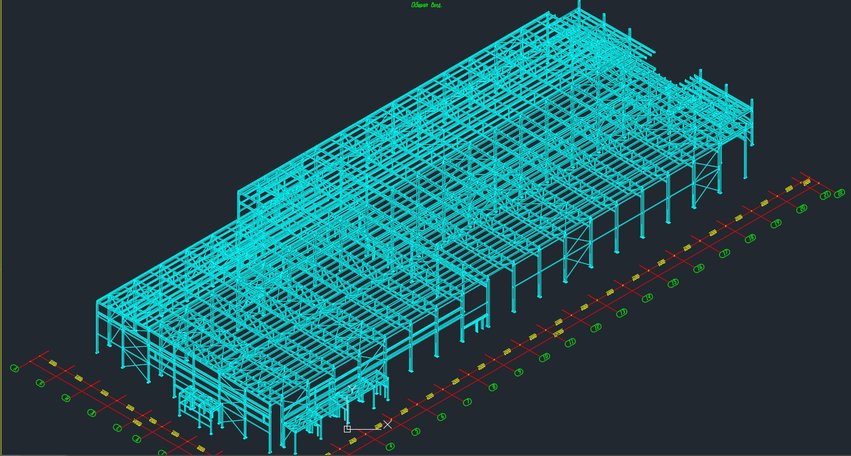

Каркас здания  - комбинированный и решен в виде ряда поперечных рам, состоящих из колонн постоянного сечения и ферм трапециевидного очертания.

Колонны, торцевые рамы, главные балки перекрытий выполнены из сварных двутавров постоянного сечения (сталь марки С255 по ГОСТ 27772), фермы – из прямоугольных и квадратных труб.

Торцевые стойки, фермы покрытия пристроек, элементы связевой системы, прогоны кровли и стен - из холодногнутых С-профилей (сталь С345 по ГОСТ 27772).

Монтаж основных конструкций - на болтах нормальной точности  М12, М16 и М20 без предварительного натяжения.

1
!

Каркас здания  - комбинированный и решен в виде ряда поперечных рам, состоящих из колонн постоянного сечения и ферм трапециевидного очертания.

Колонны, торцевые рамы, главные балки перекрытий выполнены из сварных двутавров постоянного сечения (сталь марки С255 по ГОСТ 27772), фермы – из прямоугольных и квадратных труб.

Торцевые стойки, фермы покрытия пристроек, элементы связевой системы, прогоны кровли и стен - из холодногнутых С-профилей (сталь С345 по ГОСТ 27772).

Монтаж основных конструкций - на болтах нормальной точности  М12, М16 и М20 без предварительного натяжения.

Хочу такое здание

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.03.2023 - 31.03.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 703 463 4 332 672 8 573 918 12 633 227
4,8 2 893 629 4 637 120 9 185 557 13 520 057
6 3 025 282 4 847 400 9 627 848 14 136 268
21 3 2 269 190 3 636 921 7 205 273 10 605 401
4,8 2 416 386 3 872 800 7 672 459 11 292 923
6 2 493 183 3 996 225 7 915 652 11 651 313
18 3 1 835 831 2 942 084 5 828 399 8 578 489
4,8 1 918 115 3 073 738 6 088 963 8 962 478
6 2 027 826 3 249 275 6 437 295 9 474 463
15 3 1 415 272 2 269 190 4 494 496 6 615 576
4,8 1 552 411 2 487 698 4 928 769 7 255 557
6 1 643 837 2 634 894 5 219 503 7 681 601
12 3 1 041 341 1 668 522 3 305 045 5 206 063
4,8 1 114 481 1 785 547 3 538 181 5 207 617
6 1 205 907 1 931 829 3 827 087 5 633 662

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Отзыв заказчика

Элементы каркаса без дефектов, правильной геометрии, выполнены с высокой точностью. Проект не требовал дополнительной доработки. Поставка металлоконструкций была осуществлена в строгом соответствии с согласованным графиком. ООО "Андромета" зарекомендовало себя надежным партнером и профессиональным изготовителем.
Мясоперерабатывающий комбинат "МПК Обнинский"
Г.Э.Мелконян - Генеральный директор ООО «МПК Обнинский»

Детали проекта Комплекса заморозки и хранения мясной продукции

 Комплекс заморозки "МПК Обнинский"

В 2020/21 году «Андромета» выполнила заказ на проектирование и изготовление металлоконструкций каркаса здания производственно-складского комплекса для глубокой заморозки и хранения мясных продуктов. Заказчик объекта – Мясоперерабатывающий комбинат «Обнинский», производящий колбасные изделия и мясные полуфабрикаты.

Для этого проекта «Андромета» разработала раздел Конструктивные решения (КР), а затем - изготовила конструкции металлокаркаса общим тоннажем ~ 335 т.


Общая полезная площадь комплекса – около 6400 кв.м, из которых ~ 1470 кв.м. занимает цех фасовки и заморозки, 2600 кв.м – низкотемпературный склад, ~330 кв.м – склад упаковки,  ~1170  кв.м встроенные 2-этажные административно-бытовые помещения, остальное – вспомогательные технические помещения.

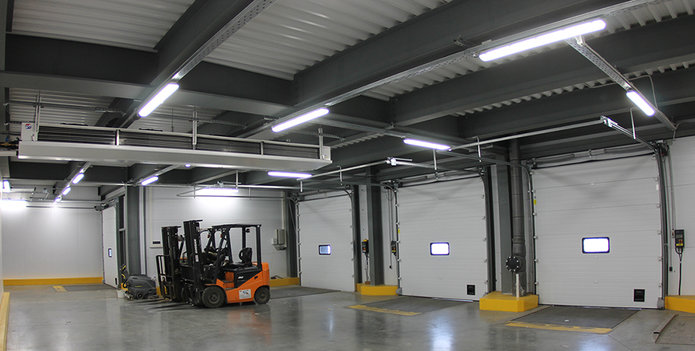

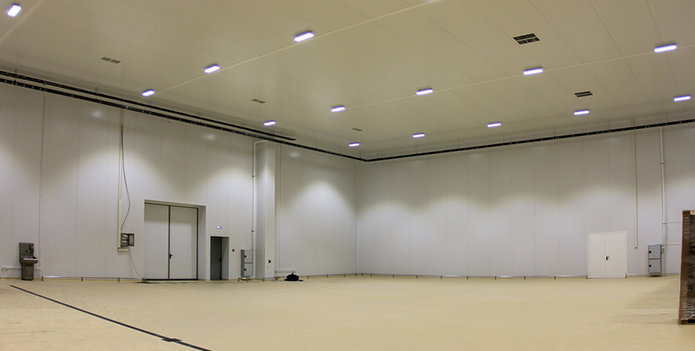

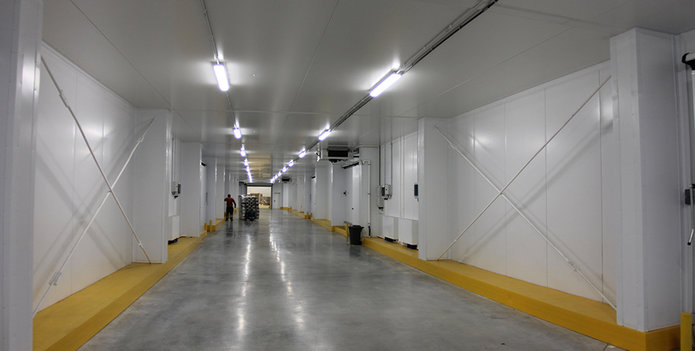

Строительство мясоперерабатывающего комплексаЦех фасовки оснащен тремя установками шоковой заморозки  на 10 тонн каждая. Сладская зона включает 5 холодильных камер общим объемом ~ 16 385 куб.м: 4 низкотемпературных камеры для хранения замороженной продукции при -20оС и одну среднетемпературную  (+4оС) – для охлажденной продукции. Полезная высота всех камер – 7,5 м. В них размещены стеллажи для хранения паллет с продукцией. Ряды камер разделены распределительной галереей для технологического транспорта.

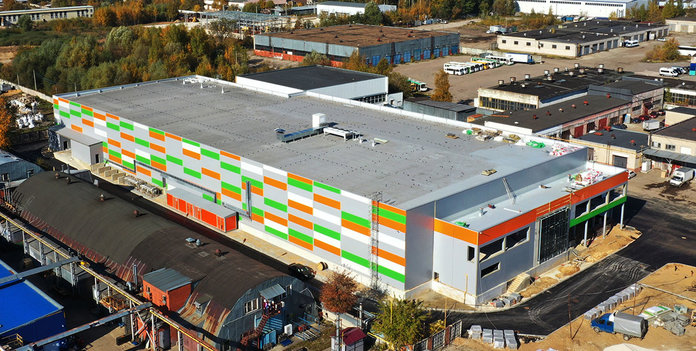

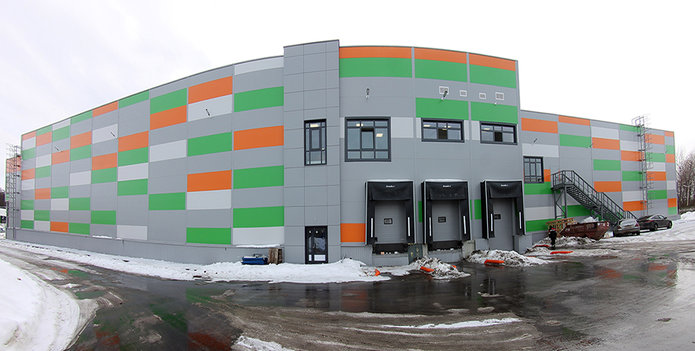

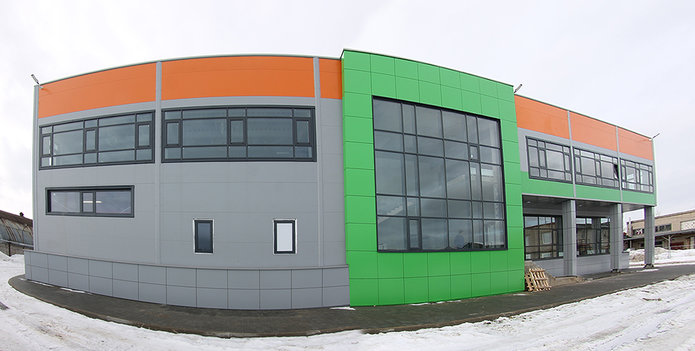

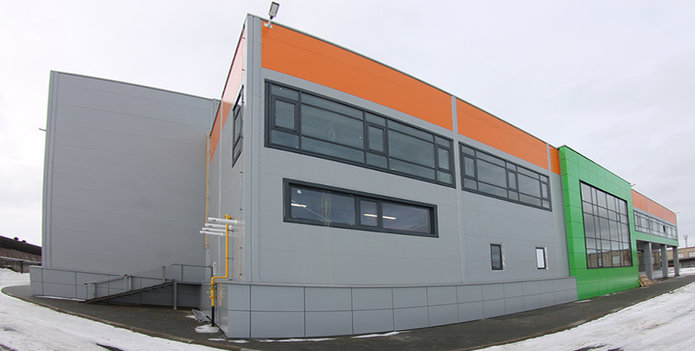

Здание морозильного комплекса  размерами в плане 49,5х121,5 м с максимальной высотной отметкой 11,5 м скомпоновано из шести разновысотных одно- и двухпролетных объемов разной ширины этажностью 1 (технологические и складские зоны) и 2 (офисные и бытовые помещения).

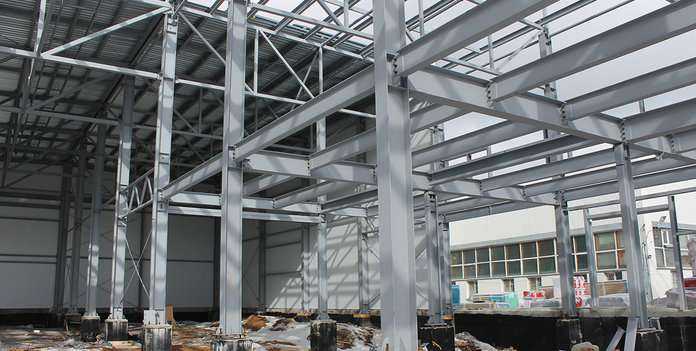

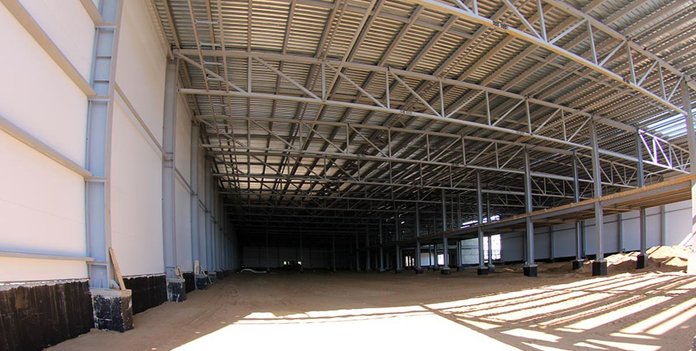

Фрагмент каркаса мясоперерабатывающего комплексаКаркас здания – ферменного типа, состоит из одно- и двухпролетных поперечников, установленных с основным шагом 6 м. Колонны и балки перекрытий и покрытия выполнены из сварных двутавров постоянного сечения, трапециевидные фермы покрытия - из прямоугольных и квадратных труб.  Перекрытия опираются на сетки колонн из сварных двутавров и выполнены из монолитного железобетона по несъемной опалубке из профлиста. Кровельные прогоны  из стальных холодногнутых оцинкованных профилей установлены по разрезной схеме. Стены здания обшиваются сэндвич-панелями, покрытие  представляет собой мембранную систему. Холодильные камеры изнутри облицовываются PIR-панелями в специальном пищевом исполнении.


Мясоперерабатывающий комплекс стал очередным проектом склада с регулируемой температурой, выполненным компанией «Андромета». С 2016 года мы проектируем и поставляем металлокаркасы холодильных и морозильных складов различных специализаций российским и зарубежным компаниям.
