Модульное фруктохранилище 3 х 2000 тонн

Район
Краснодарский край
Год строительства
2020
Размеры
35,5х125х8,2 м
Полезная площадь
4 437 кв.м
К-во модулей:
3 (возможен заказ любого числа модулей)
Вместимость по продукту (яблоки):
6000 т
Особенности
Перекрытие
Другие опции
Пристройка
Тип каркаса

Характеристики

Наименование Параметр Значение
Состав объекта:





торцевые модули 31,5(ш) х 42(д) х 8,225(в) м - 2 шт.
центральный модуль 31,5(ш) х 41(д) х 8,225(в) м - 1 шт.
навес (погрузочная зона) 5,5(ш) х 17(д) х 4,5(в) м
Характеристики модулей Общая площадь: 1490 м2 - торцевые, 1455 м2 - центральный
Охлаждаемый объем: ~ 10 000 м3 - торцевые,
~ 9 000 м3  - центральный
К-во камер в каждом модуле: 8
К-во пролетов: 3 (15 м, 5.5 м, 15 м)
Этажность: 2 (антресоли)
Шаг рам: 6 м (основной), 5м
Кровля: двускатная, уклон 10%
Ворота: подъемно-секционные
в торцевых модулях: 3,2 х 3,2(в) м – 1 шт
в центральном модуле: 3,2 х 3,0(в) м – 1 шт
Навес (погрузочная зона) К-во пролетов: 1
Шаг рам: 6 м, 5м
Кровля: односкатная, уклон 10%, покрытие - профлист

Информация

Климатические условия строительства

Расчетная снеговая нагрузка:140 кг/м2
Расчетная ветровая нагрузка: 48 кг/м2
Сейсмичность: 8 баллов

Дополнительные конструкции

1. Антресоли: в торцевых модулях - 5,5 х 12 м, в центральном модуле - 5,5 х 6м
- отметка верха +4,5 м
- полезная нагрузка на перекрытие 400 кг
- состав перекрытия: рифленый лист

2. По нижним поясам ферм : 2 ряда балок для крепления воздухоохладителей

3. По колоннам на отметке +7,32: 1 ряд балок доля крепления трубопроводов холодоснабжения

4. В торцевых модулях: площадки для конденсаторов 5,5 х 8,0 м
- полезная нагрузка : 400 кг
- расположение: над кровлей

5. Лестницы:
- одномаршевая на антресоль - 1 шт. в каждом модуле;
- стремянка на конденсаторную площадку – 1 шт. в каждом торцевом модуле

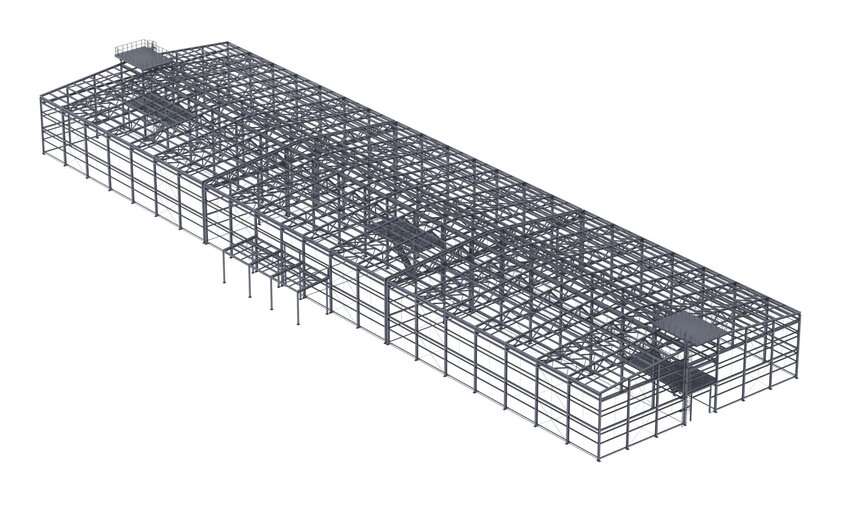

Конструктивные решения здания холодильника

1

Комбинированный каркас

Каркасы модулей

  • фермы покрытия, фахверковые балки и часть стоек, второстепенные балки перекрытия, прогоны кровли и стен, связи по покрытию - из холодногнутых оцинкованных ЛСТК профилей С-образного сечения (сталь 350 по ГОСТ Р 52246 с цинковым покрытием 275 г/кв.м);
  • колонны, часть фахверковых стоек, главные балки перекрытия - из сварных профилей постоянного сечения (сталь С255 по ГОСТ 27778).

Навес (погрузочная зона)

  • балки и прогоны покрытия - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м);
  • колонны  - из труб квадратного сечения (сталь С255 по ГОСТ 27778)
1
пв
2
Ограждающие конструкции
  • Теплоизоляция холодильных камер: сэндвич-панели с PIR сердечником толщиной 120 мм и 100 мм
  • Наружные ограждающие конструкции кровли и стен: профлист из оцинкованной и окрашенной стали

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!



3
Каркас торцевого модуля 1

Поперечные рамы состоят из колонн постоянного сечения и ферм трапециевидного очертания с примыканием раскосов к поясам через фасонные элементы. Внешняя торцевая рама состоит из фахверковых стоек из ЛСТК профилей и сварных двутавров и балок из ЛСТК. Внутренняя торцевая рама состоит из сварных колонн и трапециевидных ферм из ЛСТК, а также стоек из ЛСТК.

4
Каркас центрального модуля

Рядовые и связевые поперечники состоят из сварных колонн постоянного сечения и ферм трапециевидного очертания из оцинкованных ЛСТК профилей с примыканием раскосов к поясам через фасонные элементы. Торцевые рамы представляют собой рядовые поперечники. Примыкающий навес конструктивно не связан с каркасом модуля.

5
Каркас торцевого модуля 2

Поперечные рамы состоят из колонн постоянного сечения и ферм трапециевидного очертания с примыканием раскосов к поясам через фасонные элементы. Внешняя торцевая рама состоит из фахверковых стоек из ЛСТК профилей и сварных двутавров и балок из ЛСТК. Внутренняя торцевая рама состоит из сварных колонн и трапециевидных ферм из ЛСТК, а также стоек из ЛСТК.

Хочу такое здание

Детали  проекта модульного фруктохранилища

Холодильник для яблок на 6000 тКак показывает практика сотрудничества компании «Андромета» и ее региональных партнеров-строителей с садоводческими хозяйствами – заказчиками холодильников, одномоментное строительство большого склада-фруктохранилища на 5 тысяч тонн и более – не всегда оправдано даже для крупных агропромышленных комплексов по целому ряду причин: экономических, технических и административных. Ведь вывод из оборота значительных средств или обслуживание крупного кредита на постройку склада «навырост» - не самая рациональная схема даже для самого успешного агропредприятия.


Разделить проект на очереди выгодно и по организационным соображениям. Получить разрешение на строительство фруктохранилища небольшой площади (до 1500 кв.м) можно гораздо быстрее и проще: длительная и затратная процедура прохождения экспертизы проекта не требуется.

Модульная система на основе оцинкованных ЛСТК профилей и сварных двутавров, выпускаемая заводом "Андромета", позволяет строить промышленные фруктохранилища любого объема, начиная с 2000 тонн единовременного хранения. Поскольку холодильные склады из легких металлоконструкций высокой заводской готовности строятся быстро, то наращивание складских площадей легко синхронизировать с планируемым ростом объемов урожая.

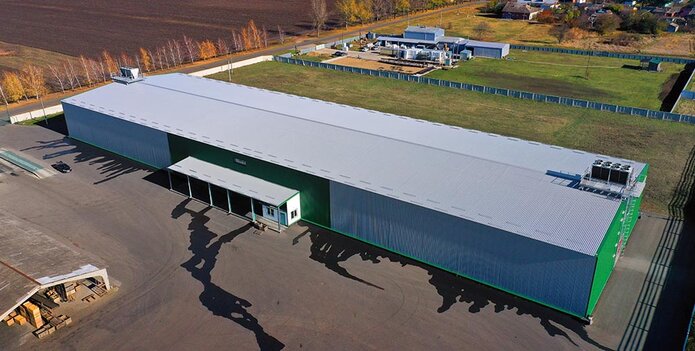

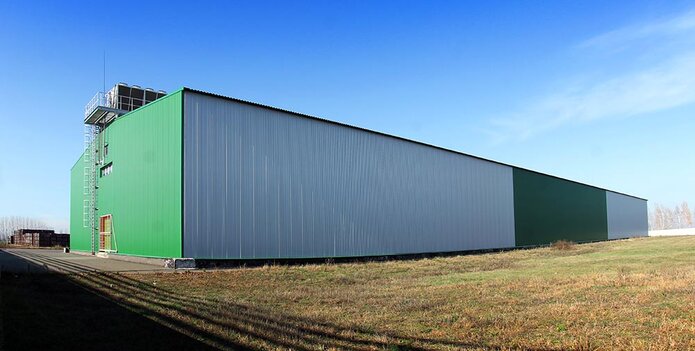

Один из объектов, построенных по модульной системе – холодильный склад для яблок в пос.Янтарный Краснодарского края, рассчитанный на круглогодичное хранение 6000 тонн продукции в разных температурных режимах. Фруктохранилище состоит из трех модулей на 2000 тонн каждый, которые можно строить и  запускать в работу последовательно, наращивая объем хранения по мере необходимости.

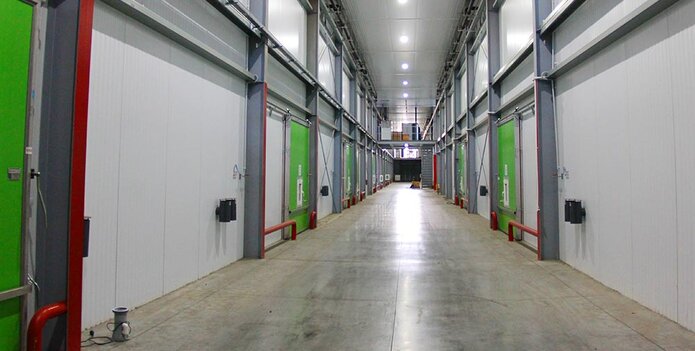

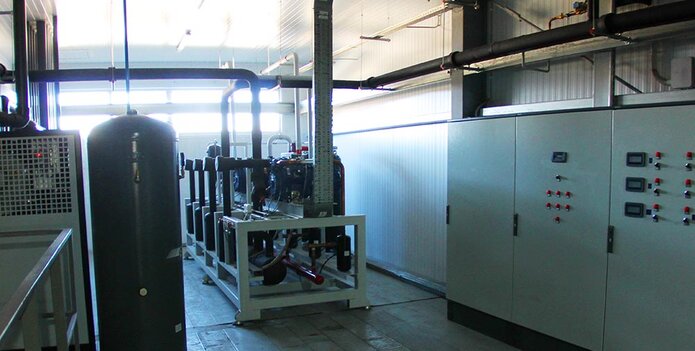

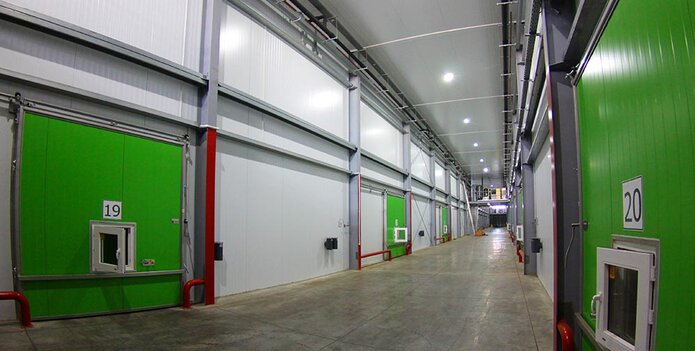

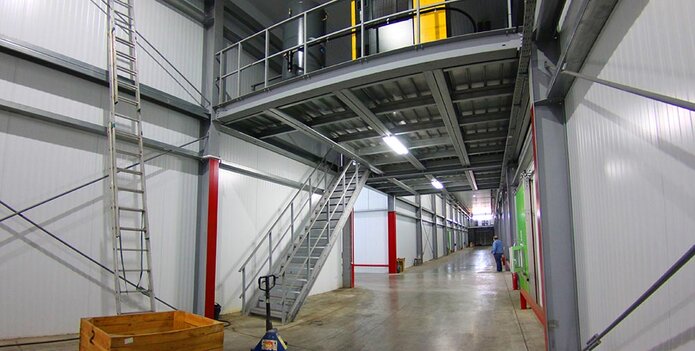

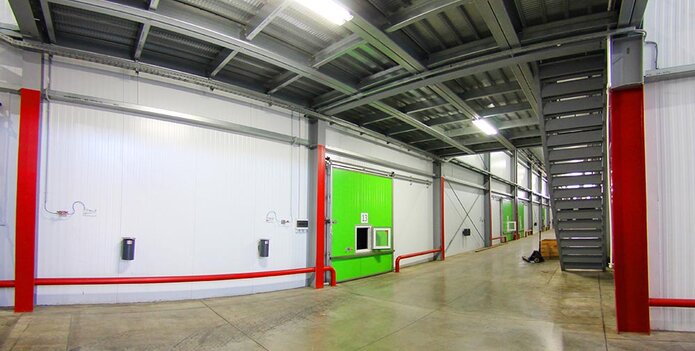

Антресоль и проход на погрузочную рампуКаркасы всех модулей – трехпролетные: узкий центральный пролет предназначен под сквозной технологический коридор шириной 5,5 метров, в боковых пролетах шириной по 15 метров каждый располагаются холодильные камеры. В центральном модуле между камерами предсмотрен проход на погрузочную рампу. Каркасы снабжены подконструкциями для крепления холодильного оборудования и коммуникаций: балками для подвешивания воздухоохладителей по нижним поясам ферм и для трубопроводов холодоснабжения – по колоннам. Для размещения компрессорных агрегатов в каждом модуле имеется антресоль, для доступа на которую предусмотрена одномаршевая лестница.

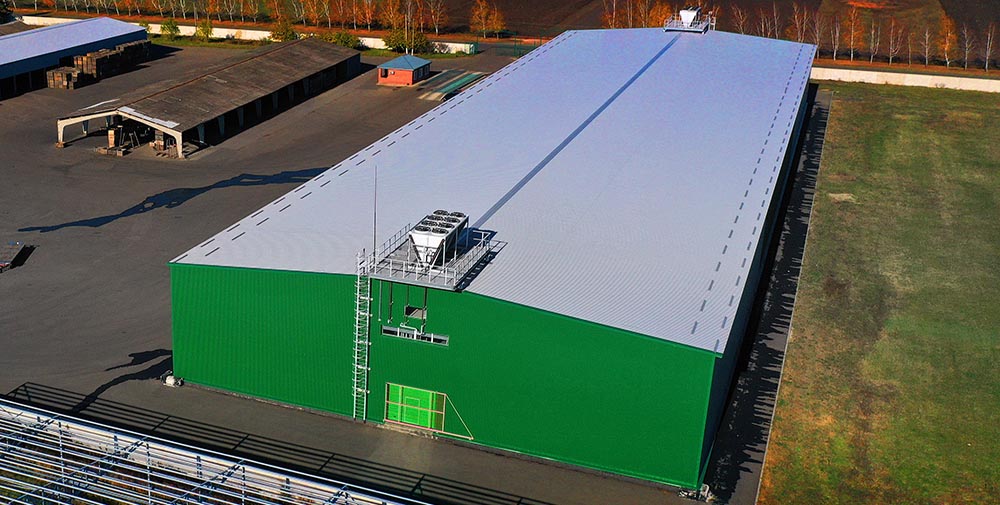

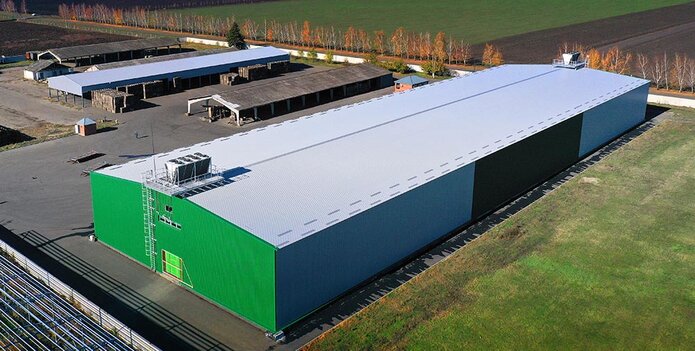

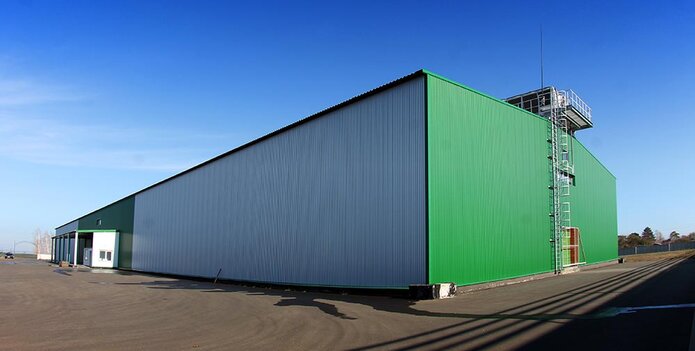

Конденсаторная площадкаТорцевые модули склада-холодильника снабжены также площадками для установки и обслуживания конденсаторов размерами, которые вынесены выше уровня кровли, что позволяет сэкономить полезную площадь и смягчить условия работы оборудования, продлив тем самым срок его службы. Подъем на площадки осуществляется по наружным лестницам-стремянкам, которые тоже включены в комплект поставки каркасов зданий из комбинированных металлоконструкций.

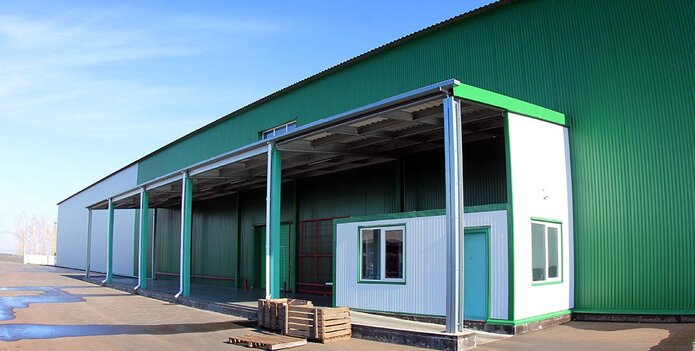

В комплект конструкций фруктохоранилища входил также каркас навеса погрузочной рампы, конструктивно не связанный с каркасом здания. Навес можно заказать как опцию.

Долговременное хранение фруктов и овощей позволяет агропредприятиям кратно увеличивать прибыльность своего бизнеса, поскольку цены на эту продукцию подвержены существенным сезонным колебаниям. С момента сбора урожая в течение года закупочные цены на такие продукты, как, например, яблоки и виноград, растут в разы.

Для скорейшей окупаемости вложений в постройку холодильного склада «Андромета» предлагает линейку готовых решений – быстровозводимых фруктохранилищ объемом от 2000 т  до 5000 т единовременного хранения. Посмотреть и выбрать проект холодильного склада нужной емкости или другого быстровозводимого сельскохозяйственного здания можно в нашем онлайн-каталоге готовых проектов.
