Морозильный склад-овощехранилище

Параметр	Значение
Размеры:	24 х 40 х 6.05(h)м (h - высота до низа несущих конструкций)
Объем морозильных камер:	~ 250 куб.м
К-во пролетов:	1
Шаг рам:	6м и 5 м
Кровля:	двускатная, уклон 25%
Ворота:	подъемно-секционные 3 х 3 (h)м – 2 шт.
Двери:	1,5 х 2,1 (h)м – 2 шт.
Окна:	1,5 х 1,5 (h)м – 7 шт.

Параметр

Значение

Размеры:

24 х 40 х 6.05(h)м (h - высота до низа несущих конструкций)

Объем морозильных камер:

~ 250 куб.м

К-во пролетов:

Шаг рам:

6м и 5 м

Кровля:

двускатная, уклон 25%

Ворота:

подъемно-секционные 3 х 3 (h)м – 2 шт.

Двери:

1,5 х 2,1 (h)м – 2 шт.

Окна:

1,5 х 1,5 (h)м – 7 шт.

Конструктивные решения здания овощехранилища-морозильника

Кликайте точки, чтобы рассмотреть структуру и узнать больше.

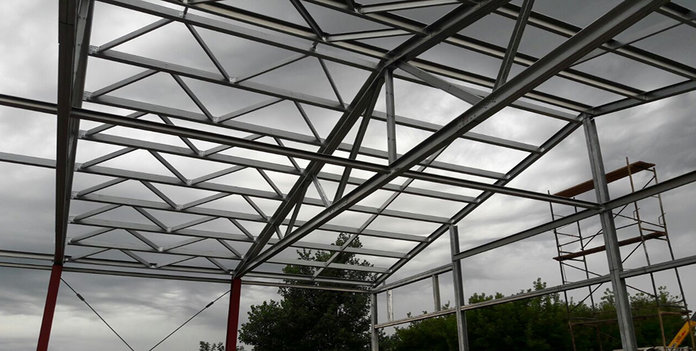

Комбинированный каркас

фермы покрытия, фахверки, балки перекрытия, связи, прогоны кровли и стен - из холодногнутых оцинкованных С-профилей (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м);
колонны - из сварных двутавровых профилей (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 м)

Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Пространственная жесткость обеспечивается рамно-связевой схемой. Нагрузки и воздействия в поперечном направлении воспринимаются рамами, а в продольном – горизонтальными и вертикальными гибкими связями с предварительным натяжением.

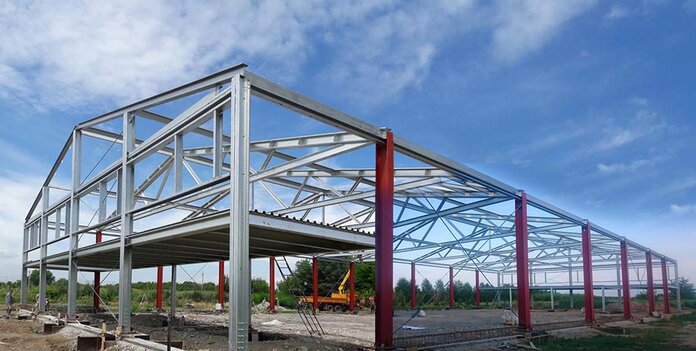

Антресоль

размеры в плане: 24 х 5 м;
отметка верха 3,2 м;
полезная нагрузка на перекрытие 200 кг/кв.м;
перекрытие – монолитный железобетон 150 мм по несъемной опалубке из профлиста

Ограждающие конструкции

Ограждающие конструкции кровли: профлист

Ограждающие конструкции стен: сэндвич-панели с минераловатным сердечником толщиной 100 мм

«АНДРОМЕТА» комплектует здания холодильников кровельным профлистом собственного производства. Его преимущество перед аналогами - специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

Листовка Профлист

Экспликация помещений

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места - это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать произвольным образом, а в дальнейшем – быстро и легко делать перепланировки.

Подробнее об этом проекте

Здание спроектировано и изготовлено по заказу казахстанской компании ТОО «AREX ti» и предназначено для хранения и переработки овощной продукции. Здание совмещает в себе функции производственного, складского и офисного здания. Основную площадь здания (~ 840 кв.м) занимает цех переработки овощей с зоной складирования. Для размещения морозильных камер и административных помещений в торцевой части здания организована антресоль площадью 24 х 5 м, делящая здание по высоте на 2 этажа: на 1-м располагаются морозильные камеры, на 2-м – административно-бытовые помещения.

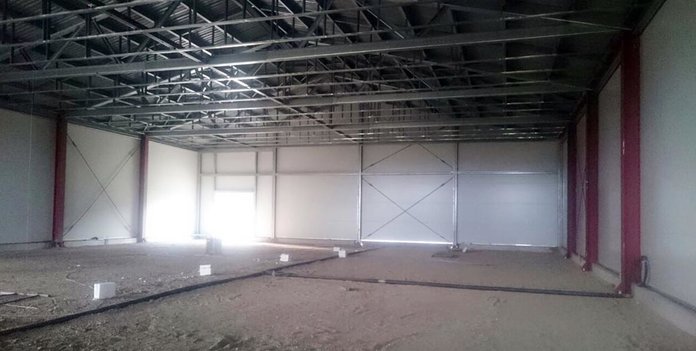

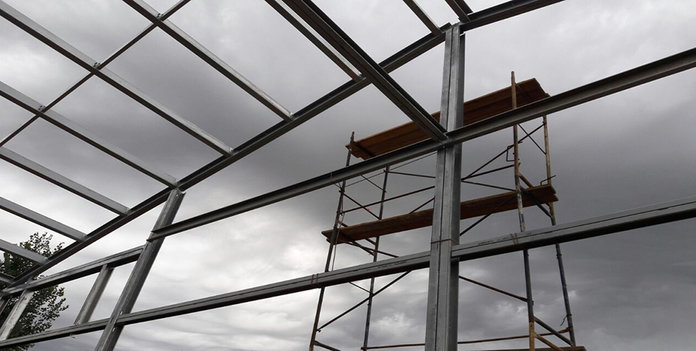

Каркас здания представляет собой комбинированную систему, включающую фермы покрытия, прогоны, фахверки и каркасы проемов – из тонкостенных холодногнутых профилей и колонны из сварных двутавров. Обшивка стен и потолка выполнена сэндвич-панелями, кровельное покрытие – профлистом.

По опыту реализованных проектов, затраты заказчиков на строительство овощехранилищ по технологии ООО «Андромета» сокращаются на 20-25% по сравнению со строительством на металлокаркасе из прокатных профилей за счет следующих факторов:

Сокращение затрат на каркас благодаря оптимизированной металлоемкости зданий, реализованной за счет рациональных конструктивных решений и применяемых материалов (сталь с пределом текучести не менее 350 МПа)

Малый вес каркаса позволяет сократить ~ 15% затрат на устройство фундамента;

Монтаж потолочных панелей холодильных камер выполняется на саморезах по нижним поясам ферм без устройства специальных подвесов: скорость монтажа панелей увеличивается в 2 раза;

Высокая точность геометрических размеров каркаса обеспечивает, в свою очередь, высокую точность монтажа панелей камер; результат – надежная герметизация холодильных камер без дополнительных затрат материалов и труда;

Каркасы фруктохранилищ выполнены с учетом установки (подвеса) холодильного и другого необходимого инженерного оборудования (не нужно переплачивать поставщику оборудования за дополнительные конструкции);

Типовой проект холодильника предусматривает специальные площадки для конденсаторов на уровне кровли: это повышает эффективность использования площади здания, которую не придется тратить на вспомогательные системы;

Размещение конденсаторов выше конька кровли обеспечивает повышение эффективность их работы.

Цена каркаса в рублях, с НДС - 20%		длина,м
пролет*), м	высота**), м	18	30	60	90
24	3	2 538 463	4 068 237	8 050 627	11 862 185
	4,8	2 717 022	4 354 103	8 624 936	12 694 890
	6	2 840 640	4 551 549	9 040 233	13 273 491
21	3	2 130 695	3 414 949	6 765 514	9 958 123
	4,8	2 268 907	3 636 432	7 204 187	10 603 684
	6	2 341 017	3 752 324	7 432 537	10 940 200
18	3	1 723 785	2 762 521	5 472 675	8 054 919
	4,8	1 801 047	2 886 139	5 717 336	8 415 472
	6	1 904 062	3 050 963	6 044 409	8 896 209
15	3	1 328 894	2 130 695	4 220 184	6 211 808
	4,8	1 457 663	2 335 867	4 627 952	6 812 730
	6	1 543 509	2 474 078	4 900 942	7 212 771
12	3	977 785	1 566 687	3 103 329	4 888 322
	4,8	1 046 461	1 676 570	3 322 236	4 889 782
	6	1 132 307	1 813 924	3 593 509	5 289 823
