Плодохранилище холодильник 2200 тонн

Район
Краснодарский край
Год строительства
2021
Размеры
~39х37х8,3 м
Полезная площадь
1 444 кв.м
Заказчик:
КФХ Кунегин О.С.
Продукт:
яблоки (основной)
Особенности
Перекрытие
Другие опции
Примыкание
Сейсморайон
Тип каркаса

Характеристики

Параметр Значение
Размеры: 39,14(ш) х 36,9(д) х 8,32(в) м
Полезная площадь: 1 512 кв.м (с учетом антресоли)
Вместимость по продукту: 2200 т
К-во и размеры холодильных камер: 16 х 6,6 х 8,2 м  - 6 шт.
16 х 7,8 х 8,2 - 4 шт.
Пролеты: 3 (16,745 м + 5,65 м +16,745 м)
Этажность: 2 (антресоль)
Шаг рам: 6м  (основной)
Кровля: двускатная, уклон 10%

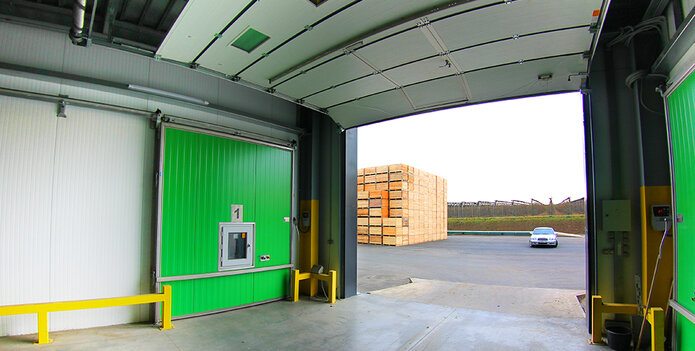

Ворота: подъемно-секционные 4,0 х 3,6 (h)м – 2 шт. по торцам здания
Окно: 4х1,2 м по торцу здания, отм.низа +5,7 м
Антресоль:  - размеры 5,65 х 12 м; отметка верха +4,5 м
- полезная нагрузка: 400 кг/м2
- покрытие: просечно-профилированный настил
Площадка для конденсаторов: - размеры 5,65 х 9,67 м; отметка верха +0,3 м от уровня конька;
- полезная нагрузка: 400 кг/м2
Лестницы: - внутренняя одномаршевая, на отметку +4,5 м (антресоль), полезная ширина 935 мм, уклон 45о;
- наружная вертикальная (на конденсаторную площадку)

Информация

Климатические условия строительства

Расчетная снеговая нагрузка: 140 кг/м2
Расчетная ветровая нагрузка: 48 кг/м2
Сейсмичность: 8 баллов

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Дополнительные конструкции

Балки для крепления воздухоохладителей: сдвоенные с перемычками по нижним поясам ферм в боковых пролетах на всю длину здания

Балки для крепления трубопроводов холодоснабжения: по колоннам в боковых пролетах

Преимущества

Стоимость каркаса на 10% ниже аналогов

Монтаж каркаса на 20% дешевле аналогов

Машиностроительная точность размеров каркаса = герметичность камер

Конструктивные решения холодильника на 2200 тонн

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

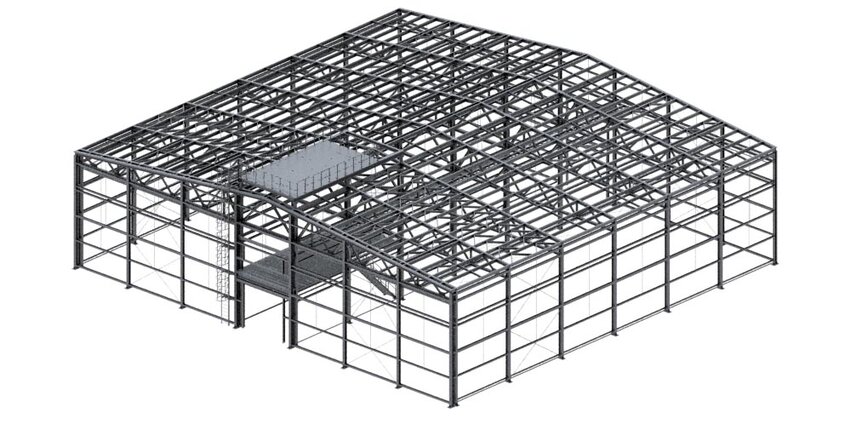

Комбинированный каркас

  • фермы покрытия, часть главных балок антресоли, фахверки, связи, прогоны кровли и стен - из холодногнутых оцинкованных ЛСТК профилей (сталь 350 по ГОСТ Р 52246-2004 с цинковым покрытием 275 г/кв.м)

  • колонны и часть главных балок антресоли - из сварных двутавровых профилей постоянного сечения (сталь С255 по ГОСТ 27778-88, покрытие – грунт ГФ-021 по ГОСТ 25129-82 толщиной 40 мм).

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Буклет Здания со стальными каркасами комбинированного типа

1
2
Теплоизоляция холодильных камер

Сэндвич-панели толщиной 120 мм

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

3

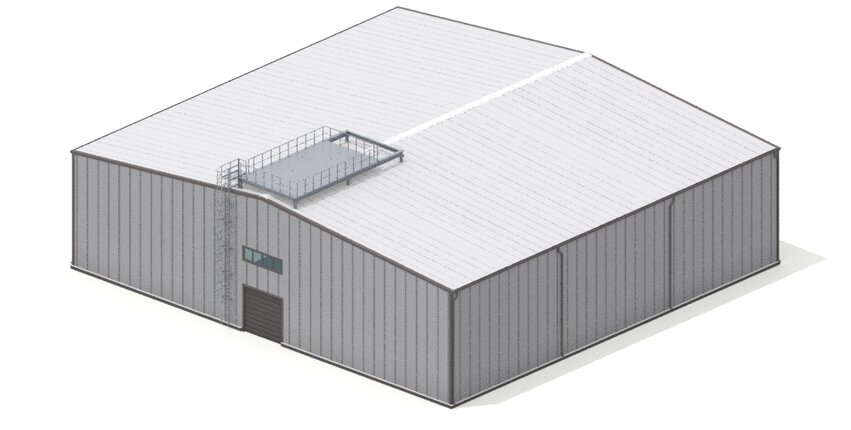

Ограждающие конструкции

Кровля: профлист из оцинкованной и окрашенной стали

Стены:

  • профлист (по 1 торцу и 2 длинным сторонам);
  • сэндвич-панели с минераловатным сердечником толщиной 120 мм (по 1 торцу)
Хочу такое здание

Детали проекта плодохранилища на 2200 тонн

Плодохранилище холодильник на 2200 тонн, 2022Среди заказчиков быстровозводимых холодильных складов компании «Андромета» и ее партнеров по кооперации есть не только крупные агропромышленные холдинги, но и небольшие фермерские хозяйства. Независимо от масштаба объекта, наш проектный отдел подходит индивидуально к каждому заказу, вникает в нюансы технологии хранения конкретного продукта, учитывает локальные условия строительства и предлагает решение, максимально отвечающее потребностям каждого  клиента. Особенно тщательно прорабатываются проекты именно для малых и средних агропредприятий, наиболее ограниченных в оборотных средствах и поэтому весьма требовательных к оптимизации затрат на строительство фруктохранилища.

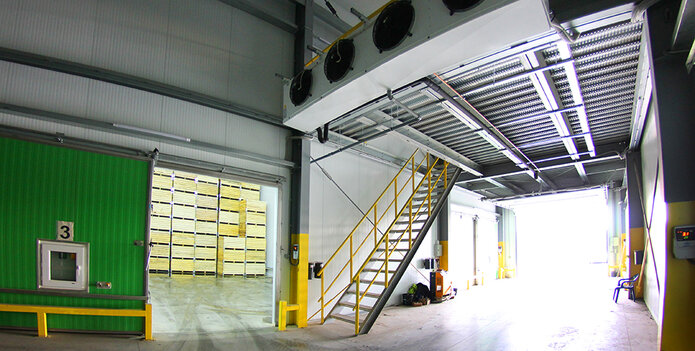

Плодохранилище 2200 тонн: вид изнутриОдин из таких объектов построен в 2021-2022 годах в Новокубанском районе Краснодарского края. Заказчик объекта – крестьянско-фермерское хозяйство О.С.Кунегина, одно из самых успешных малых агропредприятий региона. Ранее агрофирма специализировалась на овощеводстве открытого и защищенного грунта, а с 2016 года начала диверсифицирать свой бизнес, инвестируя в закладку фруктовых садов интенсивного типа. К строительству мощностей для хранения будущего урожая глава хозяйства подошел грамотно и ответстветвенно, заблаговременно начав прорабатывать проект производственно-складского комплекса: сначала технологический, а затем на его основе – и конструкторский. Заранее был спланирован и запроектирован весь комплекс сооружений: плодохранилище на 2200 тонн фруктов, примыкающий к нему сортировочный цех и две логистических площадки с навесами. К работе были привлечены компетентные специализированные компании, выбранные заказчиком по рекомендации опытных коллег.

Чтобы оптимизировать цену строительства и последующей эксплуатации холодильника, не допустить перерасхода материалов и энергоресурсов, габариты здания были с большой точностью привязаны к размерам холодильных камер, а технологических спецсооружений – к характеристикам выбранного оборудования. Поэтому в целом повторяя компоновку типового склада-холодильника на базе конструкций каркаса серии СТЕРК, этот объект имеет нестандартные размеры. Это трехпролетное здание шириной 39.14 м, длиной 36.9 м и полезной высотой 8.32 м с боковыми пролетами шириной по 16.745 м и центральным  - 5.65м.


Выдержать высокую точность нестандартных проектных размеров здания позволило высокотехнологичное автоматизированное оборудование для изготовления оцинкованных ЛСТК профилей и двутавровой сварной балки – основных материалов каркаса из комбинированных металлоконструкций производства завода «Андромета». Это оборудование обеспечивает машиностроительные допуски изготовления металлоконструкций: ± 2 мм по линейным размерам и ± 1 мм – по позиционированию крепежных отверстий.

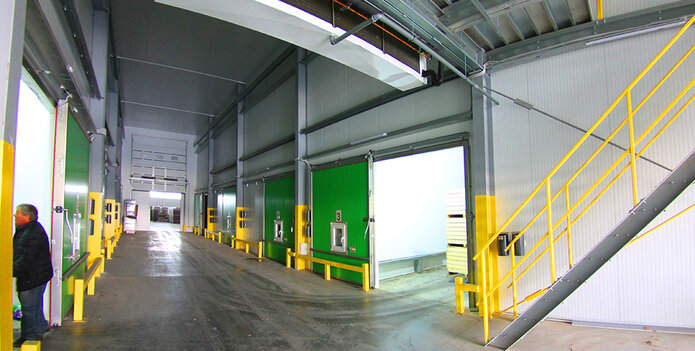

АнтресольДля размещения компрессорного оборудования над центральным пролетом здания фруктохранилища предусмотрена антресоль длиной 12 м, а для воздушных конденсаторов - открытая площадка, расположенная над кровлей здания. При таком расположении конденсаторы работают в щадящем режиме, что способствует более экономному расходованию энергоресурсов и уменьшает износ оборудования. Здание оборудовано двумя лестницами – внутренней на антресоль и наружной стремянкой – на конденсаторную площадку. Проектом предусмотрены также подконструкции для крепления воздухоохладителей и трубопроводов холодоснабжения внутри холодильных камер и  лотки для конденсата.

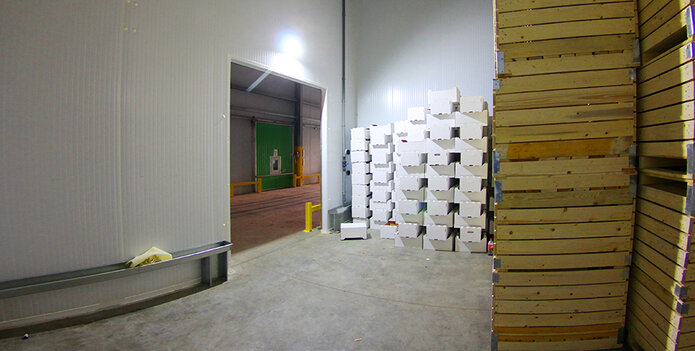

Холодильная камераПлодохранилище оборудовано десятью холодильными камерами разных объемов: шесть камер объемом 866 м3 и четыре - по 1023 м3. Состав атмосферы и температурно-влажностные режимы в разных камерах могут отличаться в зависимости и вида и требуемого срока хранения продукта.

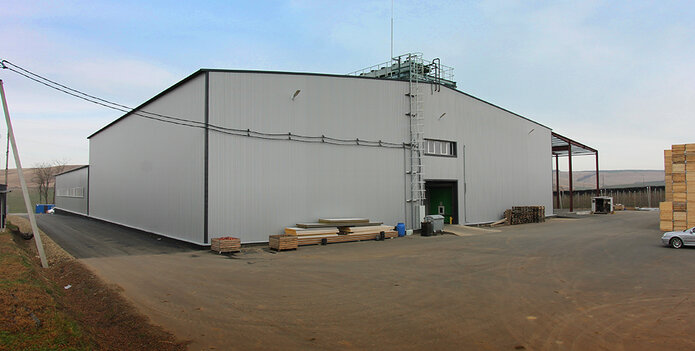

Как и во всех проектах холодильных складов от «Андрометы», крепление панелей потолка выполняется к нижним поясам ферм без подвесов, что кратно (до 5 раз) увеличивает скорость их монтажа. Снаружи здание обшито профлистом, а по одному из торцов, где было заранее спланировано примыкание холодильника к цеху сортировки, предусмотрена противопожарная стена из сэндвич панелей толщиной 120 мм.

Комплекс сортировки и хранения плодоовощной продукции

Здание холодильника было построено партнерскими монтажными организациями ЗМК «Андромета» к началу съема урожая 2021 года, а уже в следующем сезоне они же осуществили вторую очередь строительства комплекса.

В 2022 году были  возведены сортировочный цех и два навеса размерами 15 х 13,2 х 3,5 м и 15,1 х36,27 х 7,72 м. На момент фотосессии, проведенной нами при поддержке наших партнеров-строителей в конце 2022 года, оба здания и один навес эксплуатировались, второй - оставалось покрыть профлистом.


Несмотря на «экзотические» габариты, выдержанные с точностью до миллиметра, готовый проект плодохранилища на 2200 тонн несомненно будет интересен для повторного применения: ведь в нем детально проработаны технологические аспекты в привязке к холодильному оборудованию, широко представленному на российском рынке. Еще 10 проектов холодильных складов разной емкости и более 200 других быстровозводимых зданий из металлоконструкций вы найдете и сможете заказать в нашем онлайн каталоге готовых проектов.
