Виноградный холодильник с цехом сортировки

Район
Краснодарский край
Год строительства
2019
Размеры
35,5х36х5,7 м
Полезная площадь
~1 280 кв.м
Вместимость холодильника по продукту:
~1000 т
Площадь сортировочного цеха:
640 кв.м
Особенности
Другие опции
Сейсморайон
Тип каркаса
КОМБИ: ЛСТК + ЛМК, монтаж на болтах
Цена – от 5 061 руб./м2 с НДС

Характеристики

Параметр Значение
Размеры: цех сортировки - 35,5 х 18 х 5,7 (h)м
холодильный склад - 35,5 х 18 х 5,7 (h)м
(h - высота до низа несущих конструкций)
К-во и объем холодильных камер: 6 х 15 х 5,6 м - 2 шт.
12 х 15 х 5,6 м - 2 шт.
8 х 12 х 4 м - 1 шт.
Пролеты: в складской части - 3 (15 + 5,5 + 15 м)
в сортировочном цехе 1
Этажность: 1
Шаг рам: 6 м
Кровля: двускатная, уклон 10%

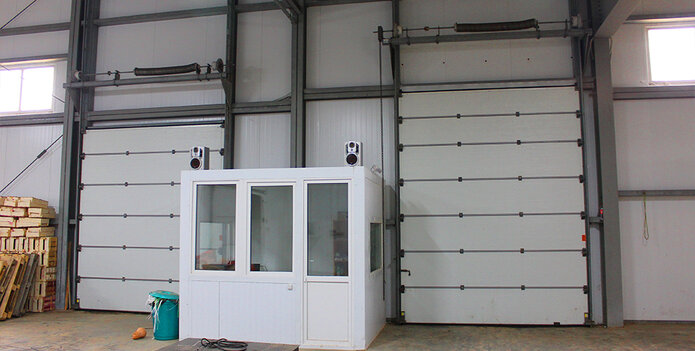

Ворота: подъемно-секционные 3,0 х 3,6 (h)м – 2 шт. по торцу здания
Дверь: 1,0х2,1 (h) м – 1 шт. по торцу здания
Окна: 5,0 х 1,0 (h) м - 3 шт. по торцу здания
10,0 х 1,0 (h) м - 1 шт. по торцу здания
6,0 х 1,0 (h) м - 2 шт. по продольным сторонам здания
Конструкции для холодильного оборудования
Балки для крепления воздухоохладителей: расположение - по нижним поясам ферм
параметры воздухоохладителей: размеры 0,69х2,47х0,75 м, вес 153 кг, к-во подвесок - 5
Профили для крепления труб технических коммуникаций: отм.верхней грани +4,6 м

Информация

Климатические условия строительства

Расчетная снеговая нагрузка:210 кг/м2

Расчетная ветровая нагрузка: 48 кг/м2

Сейсмичность: 8 баллов

Степень огнестойкости каркаса

IV без огнезащиты (заключение ВНИИПО)

Особенности

В однопролетной части опирание ферм покрытия предусмотрено на подстропильную балку, передающую нагрузку на фундамент через дополнительную стойку.

Рядовая рама по торцу для возможности достройки здания в длину

Преимущества

Стоимость каркаса на 10% ниже аналогов

Монтаж каркаса на 20% дешевле аналогов

Монтаж потолочных панелей камер - в 5 раз быстрее аналогов

Конструктивные решения виноградного холодильника

КЛИКАЙТЕ ТОЧКИ ЧТОБЫ РАССМОТРЕТЬ СТРУКТУРУ И УЗНАТЬ БОЛЬШЕ!

1

Комбинированный каркас

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

Буклет Здания со стальными каркасами комбинированного типа

1
2
Теплоизоляция холодильных камер

PIR панели Food Safe толщиной 100 мм с обшивками из нержавеющей стали и кислотостойким лакокрасочным покрытием.

Крепление потолочных панелей выполняется прямо к нижним горизонтальным поясам ферм без устройства специальных подвесов. Скорость монтажа увеличивается в 5 раз: с ~150 до ~750 кв.м за смену!

3
Ограждающие конструкции

В зоне сортировочного цеха - сэндвич-панели с минераловатным наполнителем толщиной 100 мм

В зоне холодильного склада – профлист

Буклет ФРУКТОХРАНИЛИЩА ХОЛОДИЛЬНИКИ

4
Схема фундамента

Соединение с фундаментом – на анкерных болтах Ø36
Величина заглубления анкеров – 900 мм (до обреза фундамента)

Цены на здания СТЕРК®: прайс-лист на быстровозводимые сооружения

Срок действия: 01.06.2023 - 30.06.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.
Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Цена каркаса в рублях, с НДС - 20% длина,м
пролет*), м высота**), м 18 30 60 90
24 3 2 980 363 4 776 443 9 452 095 13 927 175
4,8 3 190 006 5 112 074 10 126 381 14 904 839
6 3 335 144 5 343 891 10 613 973 15 584 164
21 3 2 501 610 4 009 430 7 943 267 11 691 651
4,8 2 663 882 4 269 468 8 458 305 12 449 592
6 2 748 546 4 405 535 8 726 406 12 844 690
18 3 2 023 865 3 243 425 6 425 368 9 457 135
4,8 2 114 576 3 388 563 6 712 620 9 880 453
6 2 235 524 3 582 080 7 096 631 10 444 877
15 3 1 560 231 2 501 610 4 954 841 7 293 171
4,8 1 711 416 2 742 498 5 433 594 7 998 702
6 1 812 206 2 904 771 5 754 106 8 468 384
12 3 1 147 999 1 839 419 3 643 562 5 739 290
4,8 1 228 631 1 968 431 3 900 577 5 741 004
6 1 329 421 2 129 695 4 219 073 6 210 686

Условия строительства

Снеговой район I-III
Ветровой район I
Сейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников - 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Цены быстровозводимых зданий рассчитываются по запросу. Чтобы получить расчет, нажмите кнопку под таблицей.

Детали проекта виноградного холодильника с цехом сортировки

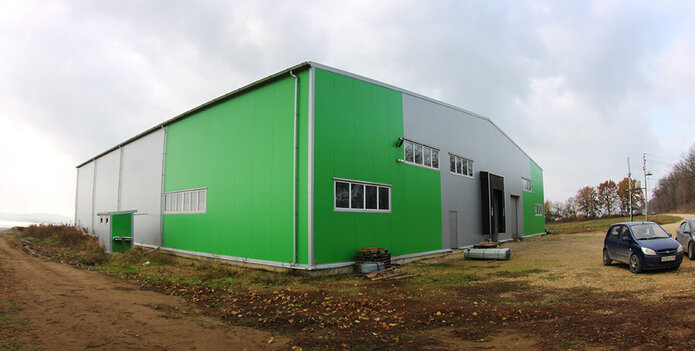

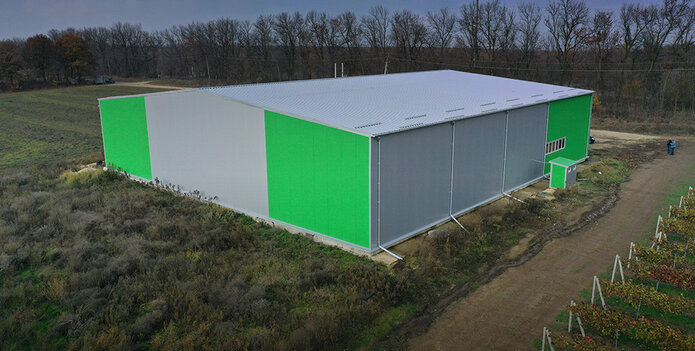

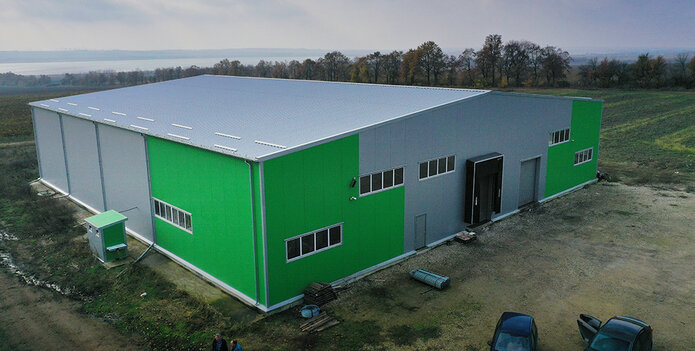

Сортировочный цехПредставляем готовый проект склада холодильника для хранения винограда в регулируемой газовой атмосфере. Объект построен по заказу агрофирмы «Южная» на территории виноградной плантации вблизи станицы Старотитаровская Краснодарского края.

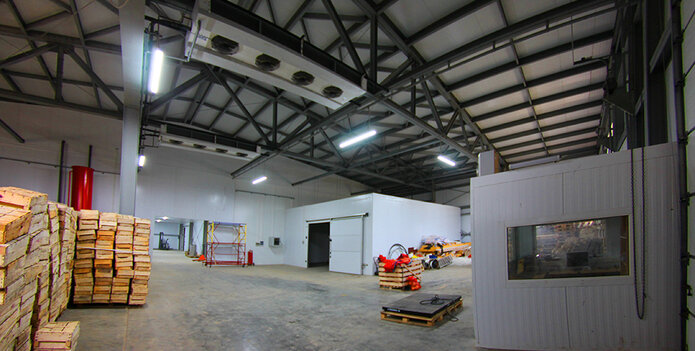

Здание хранилища винограда совмещает в себе функции цеха сортировки и холодильного склада. Исходя из такого двойного назначения здания, была выбрана  несимметричная конфигурация каркаса: однопролетная с одной промежуточной стойкой в сортировочном цехе площадью и трехпролетная – в складской части здания. В однопролетной части опирание ферм покрытия предусмотрено на подстропильную балку, передающую нагрузку на фундамент через промежуточную стойку.

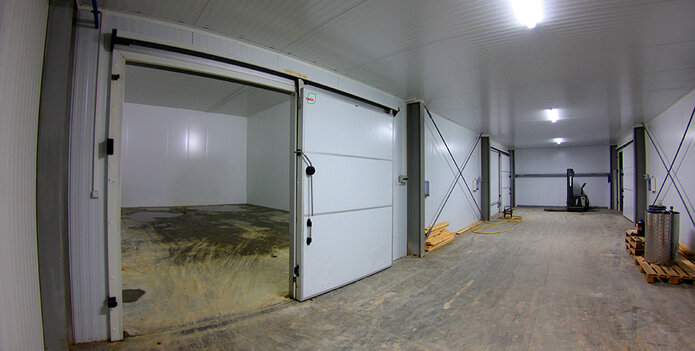

Холодильный складВ складской части фруктохранилища размещены 4 холодильных камеры: две емкостью ~150 м3 и две – по 300 м3, разделенные технологическим коридором шириной 5,5 м. Еще одна дополнительная камера установлена в сортировочной зоне. В камерах для винограда создается специальная газовая среда с повышенным содержанием азота и углекислого газа, обеспечивающая консервацию ягод. Температура в камерах поддерживается в диапазоне от -1°С до + 0,5°С при влажности 92-95%.  Учитывая специфику продукта, подверженного быстрому «старению» в тепле, воздухоохладители предусмотрены не только в камерах, но и в сортировочной зоне.

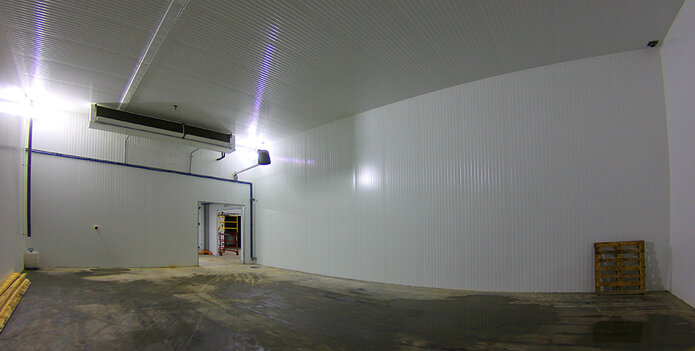

Холодильная камераЕще одна особенность хранения винограда заключается в требовании периодической обработки камер сернистым газом SO2  для уничтожения фитопатогенной микрофлоры – грибков и плесени. Учитывая высокий уровень влажности в камерах и хорошую растворимость SO2 в воде, такая обработка сопровождается образованием агрессивной сернистой кислоты с последующей конденсацией на всех поверхностях. Поэтому холодильные камеры для винограда выполнены из особых PIR панелей с обшивками из нержавеющей стали и кислотостойким лакокрасочным покрытием, а для сбора выпадающего конденсата предусмотрены специальные подвесные экраны. В сортировочном цехе стены и крыша здания обшиты обычными сэндвич-панелями с минватным наполнителем, а в части, отведенной под холодильные камеры – профлистом.

Справка. Агрофирма «Южная» – крупнейшее виноградарское предприятие России с площадью плодоносящих виноградников более 9000 гектаров и валовым объемом производства свыше 80 тысяч тонн в год. Здесь выращивают более 130 сортов технического и столового винограда, а также высококачественный посадочный материал – привитые саженцы. Строительство складских мощностей для длительного хранения урожая позволило предприятию повысить рентабельность своего производства за счет продажи винограда по более высоким ценам в зимний и весенний период года.

Виноградный холодильник в ст.СтаротитаровскаяСтроительство быстровозводимых промышленных фруктохранилищ и других холодильных складов из металлоконструкций – высокотехнологичный сегмент, требующий совместной работы целой группы специализированных компаний: технологов, проектировщиков, производителей металлоконструкций, оборудования и комплектующих, монтажных организаций. Благодаря отлаженной многолетней кооперации, завод «Андромета» вместе со своими партнерами входит в число лидеров в области производства и поставки комплексных решений для строительства холодильных складов под ключ.

Благодарим наших коллег за помощь в организации фотосъемки объекта, представленного на  этой страничке.

Приглашаем Вас посмотреть наши совместные работы  и другие проекты быстровозводимых зданий из металлоконструкций в каталоге готовых проектов. Возможно, вы найдете там оптимальное решение для своей задачи, которое можно реализовать быстрее и дешевле, минуя этап индивидуального проектирования.
