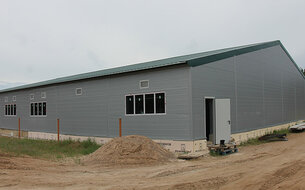

Свинарник

Район
г.Тверь
Год строительства
2016 г.
Размеры
24х90х2,29(h)м; тамбур - 9х12х2,29(h) м
Полезная площадь
2 268 кв. м
Пролеты
1
Этажность
1
Особенности
Пристройка
Тип каркаса

Характеристики

Наименование Параметр Значение
Здание Размеры: 24х90х2,29(h)м (h - высота до низа несущих конструкций)
Площадь: 2160 кв.м
Шаг рам: 6 м
Кровля: двускатная, уклон 20%
Окна: 3,0х1,0 (h)м - 12 шт.
Двери: 0,9х2,1(h)м - 5 шт.
Тамбур Размеры: 9х12х2,29 (h) м (h - высота до низа несущих конструкций)
Площадь: 108 кв.м
Шаг рам: 6  м и 5,5 м
Кровля: односкатная, уклон 15%

Информация

Климатические условия строительства

расчетная снеговая нагрузка: IV снеговой район

расчетная ветровая нагрузка: I ветровой район

сейсмический район: до 6 баллов (по шкале MSK)

Степень огнестойкости каркаса

IV без огнезащиты

Преимущества

Минимум затрат на монтаж и гарантии его качества
Повышенная антикоррозионная и антибактериальная защита
Огнестойкость - R15 без дополнительной защиты (заключение ВНИИПО)
Простой монтаж коммуникаций прямо по каркасу
Минимум рейсов на доставку конструкций
Минимум крановых работ
Сокращение проектной стадии: конструирование на базе унифицированных элементов и узлов, библиотек готовых технических решений и типовых проектов
Сокращение производственной стадии: наличие складской программы по сырью и часто используемым готовым позициям

Конструктивные решения здания свинарника

1

Каркас

Конструктивная система: СТЕРК

Материал конструкций: холодногнутые оцинкованные С-профили (сталь 350 по ГОСТ 14918 с цинковым покрытием 275 г/кв.м)

По конструктивной схеме здание каркасное, однопролетное. Рядовые и связевые поперечные рамы состоят из колонн постоянного сечения и ферм треугольного очертания. Торцевые рамы состоят из стоек и балок постоянного сечения. Прогоны покрытия и стеновые прогоны – установлены по разрезной схеме.

Варианты поставки:
- каркас здания
- полнокомплектное здание



1
Ограждающие конструкции:
2
Ограждающие конструкции:

Кровля: сэндвич-панель толщиной 120 мм

Стены: сэндвич-панель толщиной 100 мм

Хочу такое здание

О проекте свинарника

Здания серии СТЕРК® пользуются стабильным спросом у заказчиков из агросектора, которых привлекает сочетание демократичной цены, простоты монтажа и высокой надежности полностью оцинкованных каркасов, поставляемых нашей компанией. В нынешних условиях, когда развитие импортозамещающих секторов агробизнеса является приоритетной экономической задачей, интерес к нашим зданиям со стороны сельскохозяйственных предприятий возрос еще больше.

Так, в 2016 году «Андромета» начала сотрудничество со свиноводческим хозяйством АПК "Заборский" из Тверской области, которое разместило у нас первый заказ на поставку здания свинарника размерами 24 х 90 х 3 м, представленного на этой странице . Позднее для этого же хозяйства был выполнен еще один заказ - на двухпролетное здание размерами 30 х 36 х 2,3 м.

Каркасы СТЕРК®, обладающие повышенным уровнем защиты от коррозии благодаря отсутствию деталей из черного металла, идеально соответствуют требованиям к зданиям для свиноводства. Узнать подробнее об особенностях проектирования и строительства свинокомплексов можно здесь.
